Litter-Robot 3: Installationsanleitung für das Connect-Upgrade-Kit

Benötigte Werkzeuge:

• Spitzzange
• Schlitzschraubendreher

1. Drücken Sie den Ein-/Ausschalter, um den Litter-Robot auszuschalten, und ziehen Sie den Stecker aus der Steckdose.
2. Ziehen Sie den Netzstecker an der Rückseite des Geräts ab.
3. Entfernen Sie die Motorhaube und die Glühbirne.

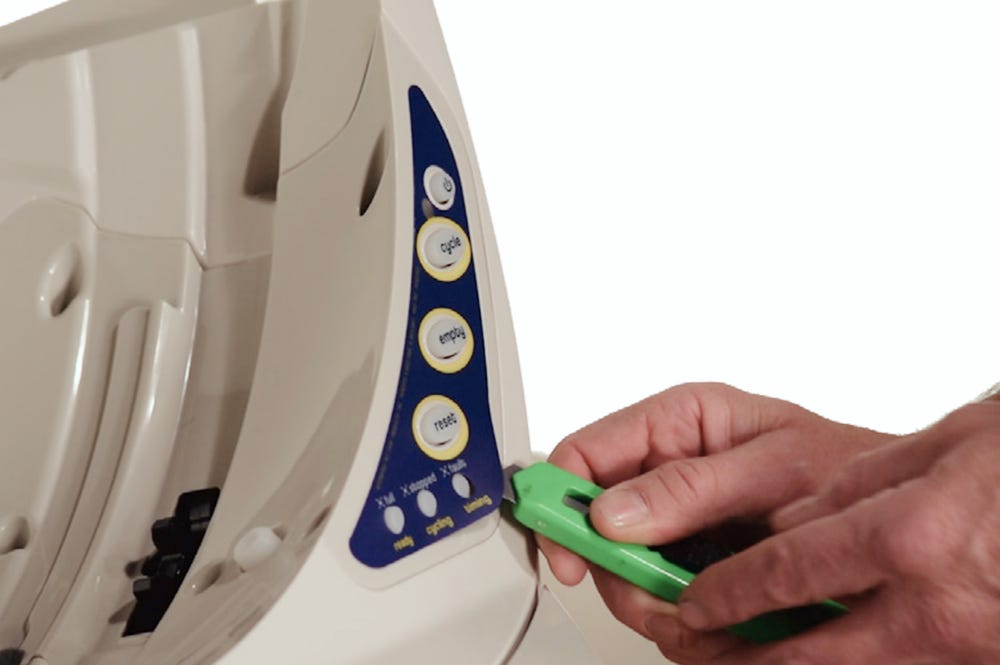

4. Entfernen Sie die alte blaue Applikation vorsichtig mit einem kleinen Schlitzschraubendreher oder einer Klinge.

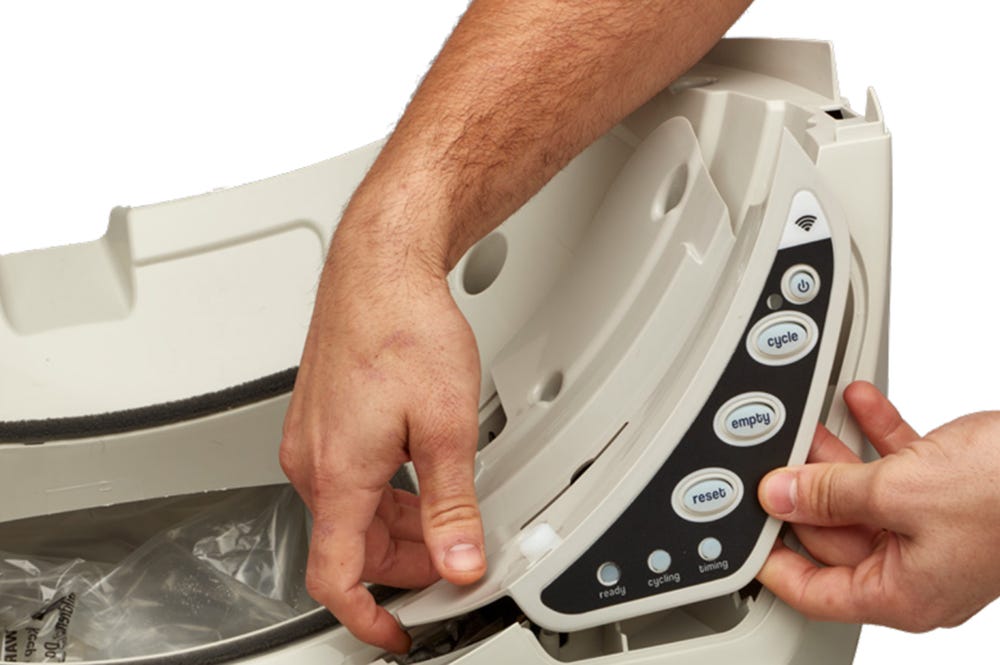

5. Bringen Sie die neue schwarze Applikation an der Abdeckung des Bedienfelds an.
6. Nehmen Sie die Abfallschublade aus der Basisstation Ihres Litter-Robot und stellen Sie sie beiseite.
7. Öffnen Sie das Bedienfeld, indem Sie die 5 Schrauben entfernen.
8. Entfernen Sie vorsichtig die Abdeckung der Leiterplatte; achten Sie darauf, keine der Schrauben zu verlieren.

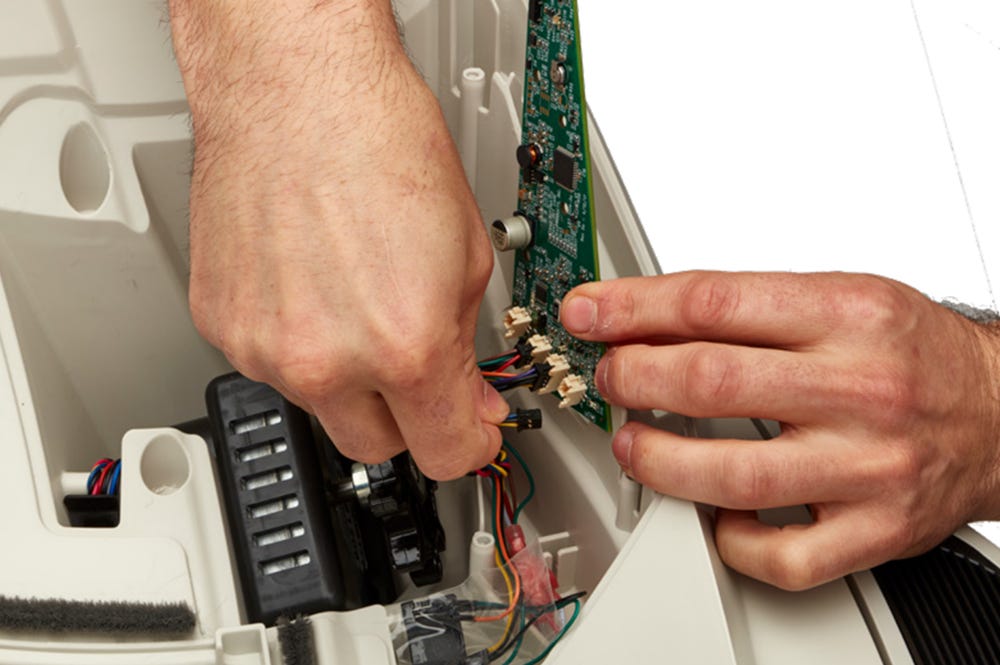

9. Ziehen Sie die 3 Stecker auf der Platine ab.

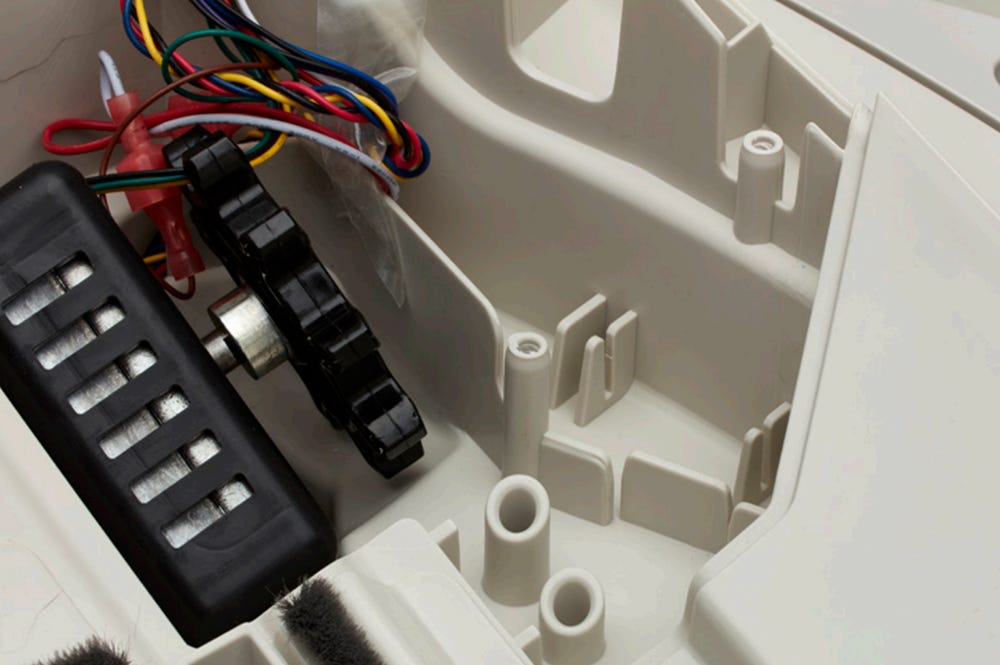

10. Vor dem Einbau der neuen Leiterplatte ist sicherzustellen, dass der Motor bündig im Motorraum sitzt und dass keine Drähte das Zahnrad des Motors behindern.

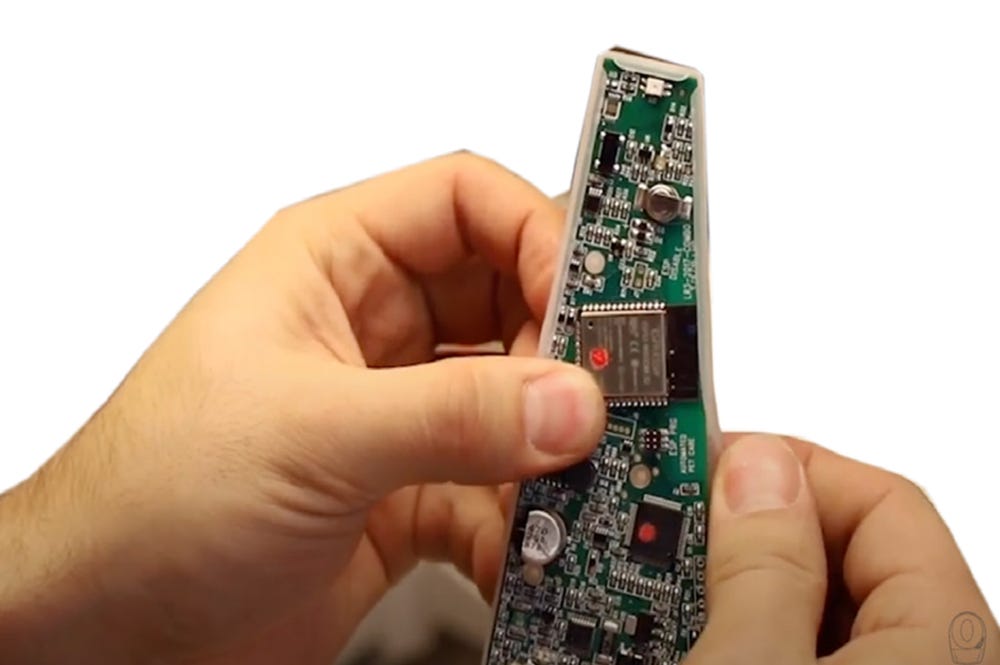

11. Entfernen Sie die Gummitastatur von der Platine und legen Sie die Platine beiseite.
12. Bringen Sie die Gummiabdeckung für die Leiterplatte über der neuen Leiterplatte an. Achten Sie darauf, dass sie an allen Kanten fest sitzt.
13. Verbinden Sie die DFI-Drähte mit dem 4-poligen Stecker auf der neuen Leiterplatte.

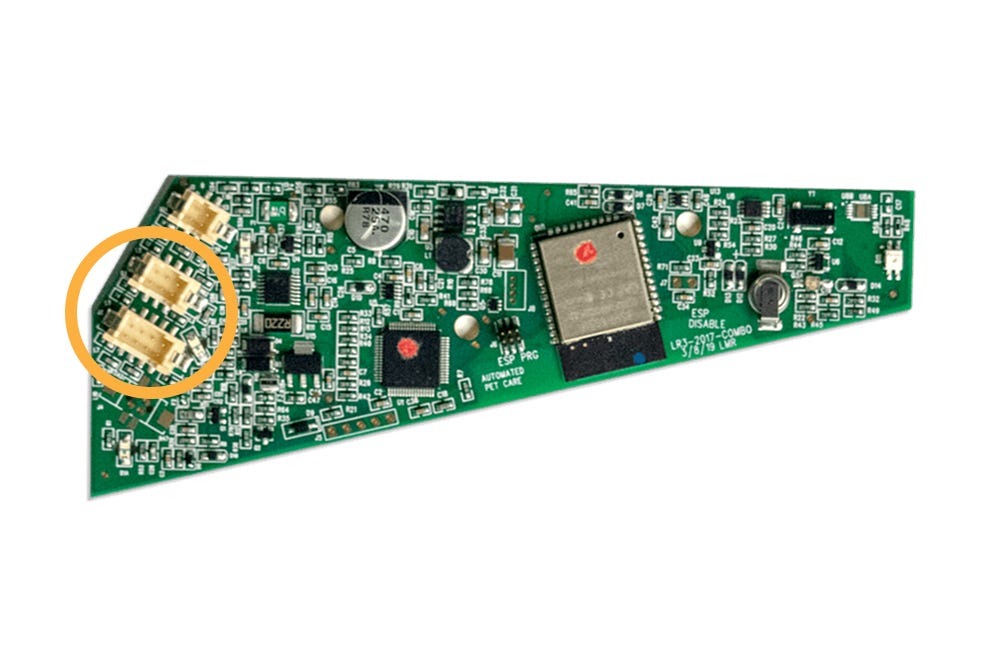

14. Verbinden Sie die restlichen Drähte mit den 6- und 8-poligen Steckverbindern auf der neuen Leiterplatte.

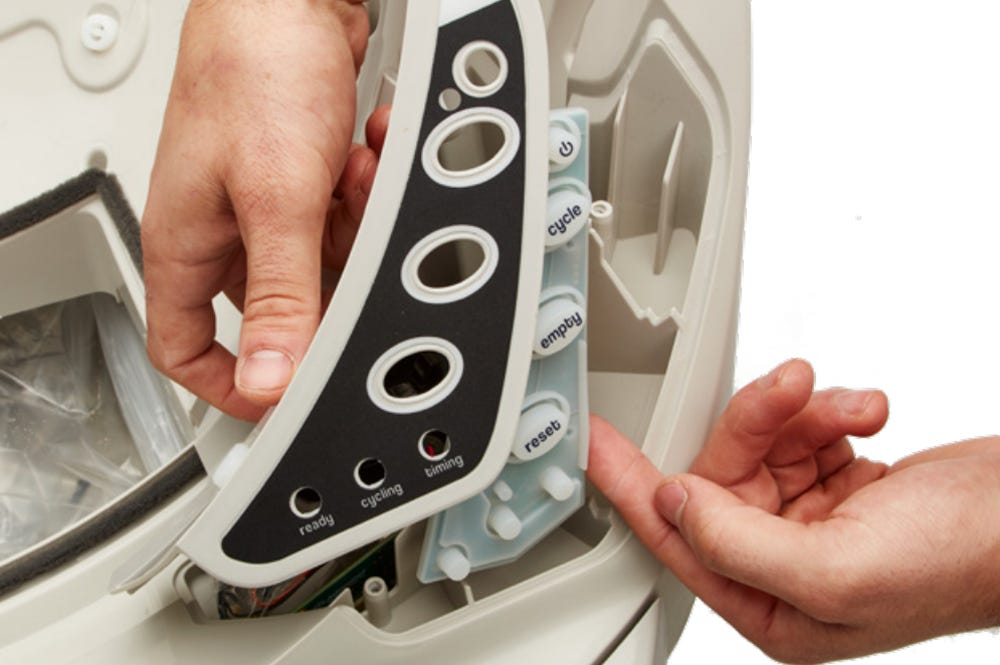

15. Bringen Sie die Abdeckung der Leiterplatte wieder an und achten Sie darauf, dass alle Tasten an ihrem Platz sind.
16. Sobald alle Verbindungen hergestellt sind, bringen Sie die Abdeckung der Leiterplatte wieder an und befestigen Sie sie mit den 5 Schrauben.

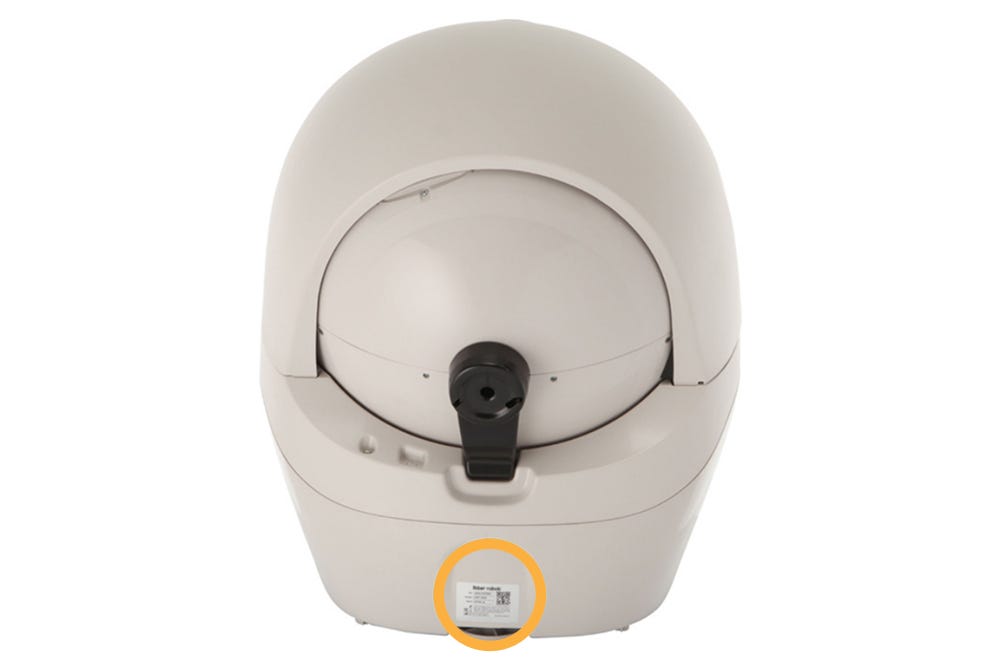

17. Entfernen Sie das alte Seriennummernetikett. Es befindet sich entweder auf der Rückseite des Gehäuses oder im Inneren, hinter dem Abfallbehälter. Bringen Sie stattdessen das neue Etikett aus Ihrem Set an. Hinweis: Die App funktioniert nicht mit der alten Seriennummer. Dieser Schritt ist daher unbedingt erforderlich.
18. Setzen Sie den Globus und die Haube wieder zusammen. Schieben Sie die Schublade in den Sockel.
19. Schließen Sie das Gerät an. Schalten Sie es ein und warten Sie, bis der erste Reinigungszyklus abgeschlossen ist. Die Kugel sollte in die Ausgangsposition zurückkehren und die blaue Bereitschaftsanzeige sollte leuchten. Folgen Sie der Kurzanleitung „Erste Schritte“ , um Ihren Litter-Robot einzurichten und mit der App zu verbinden.

Wenn drei Lichter blinken, liegt das höchstwahrscheinlich daran, dass der Positionssensor nicht richtig sitzt. Befolgen Sie die Schritte in unserer Anleitung „Litter-Robot 3: Alle drei Lichter blinken (Fehler in der Kugelposition)“, um den Positionssensor zu überprüfen.

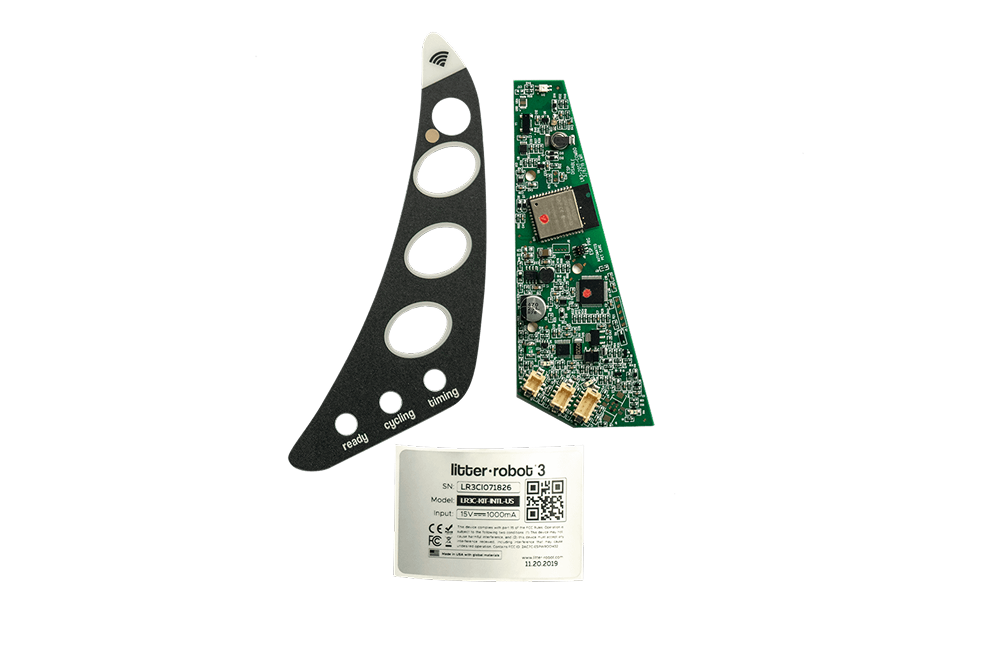

Kaufen Sie das Litter-Robot 3 Connect Upgrade-Kit
