Litter-Robot 3 ist mit einer Einklemmschutzfunktion ausgestattet. Wenn während des Radfahrens ein potenzieller Zustand erkannt wird, stoppt der Globus und ändert kurz die Richtung. Das gelbe Licht beginnt schnell zu blinken (etwa viermal pro Sekunde) und wartet auf Ihre Aktion. Sobald die Blockade behoben ist, drücken Sie eine beliebige Taste, um den Globus in die Ausgangsposition zurückzubringen. Wenn die Klemmerkennungsanschlüsse beschädigt werden, müssen sie möglicherweise ersetzt werden.

Benötigte Werkzeuge:

• 6 Zoll (15 cm) Kreuzschlitzschraubendreher Nr. 2
• Schlitzschraubendreher
• Spitzzange

Demontage

1. Drücken Sie die Ein-/Aus-Taste, um das Gerät auszuschalten.


2. Ziehen Sie den Netzstecker aus der Basis.


3. Drücken Sie die Motorhaubenlaschen auf beiden Seiten des Geräts, um die Motorhaube zu lösen.


4. Drehen Sie die Haube nach hinten und heben Sie sie an, um sie vom Gerät zu entfernen.


5. Nehmen Sie den Globus heraus und legen Sie ihn beiseite.


6. Entfernen Sie die Abfallschublade und legen Sie sie beiseite.


Alte Klemmkontakte entfernen

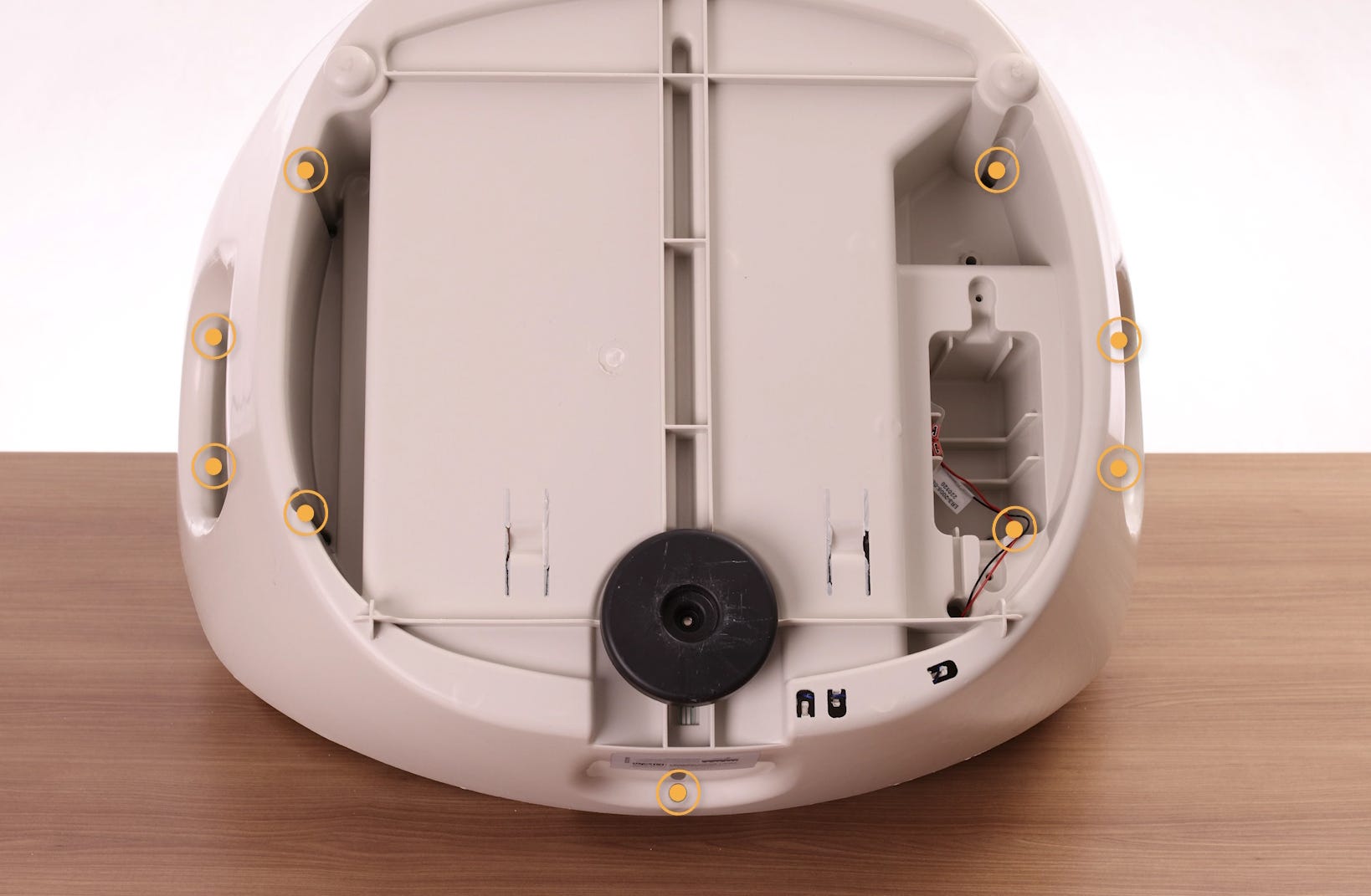

1. Drehen Sie die Basis vorsichtig um und lösen Sie die 9 Schrauben (zwei Schrauben in jedem Griff, eine Schraube in jeder Ecke des Geräts und eine Schraube an der Rückseite des Geräts hinter dem schwarzen Katzensensorfuß), mit denen die beiden Hälften der Basis verbunden sind.

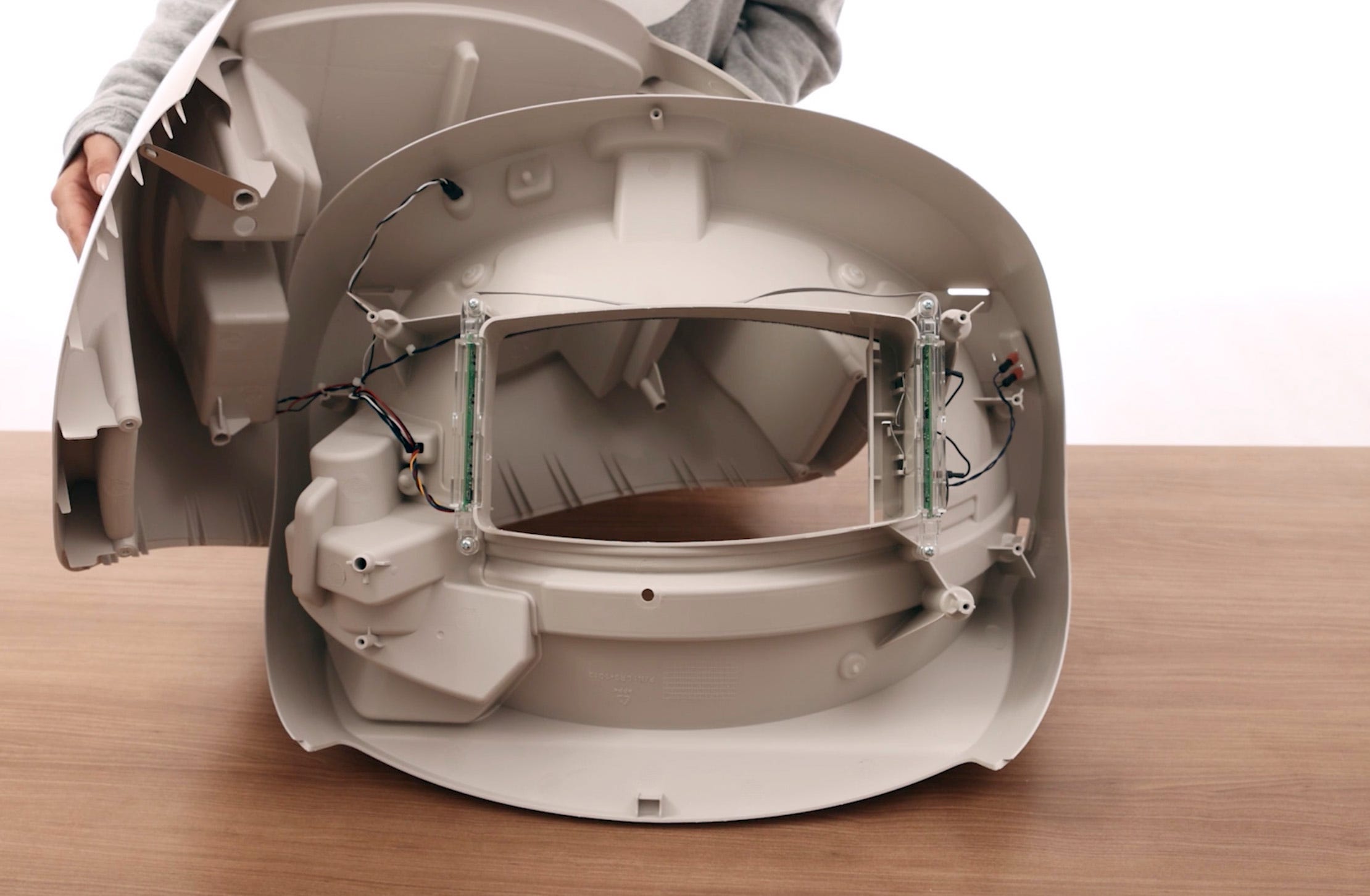

2. Heben Sie die obere Hälfte der Basis von der Unterseite ab und legen Sie sie nach rechts ab (denken Sie daran: Es sind noch Kabel angeschlossen).

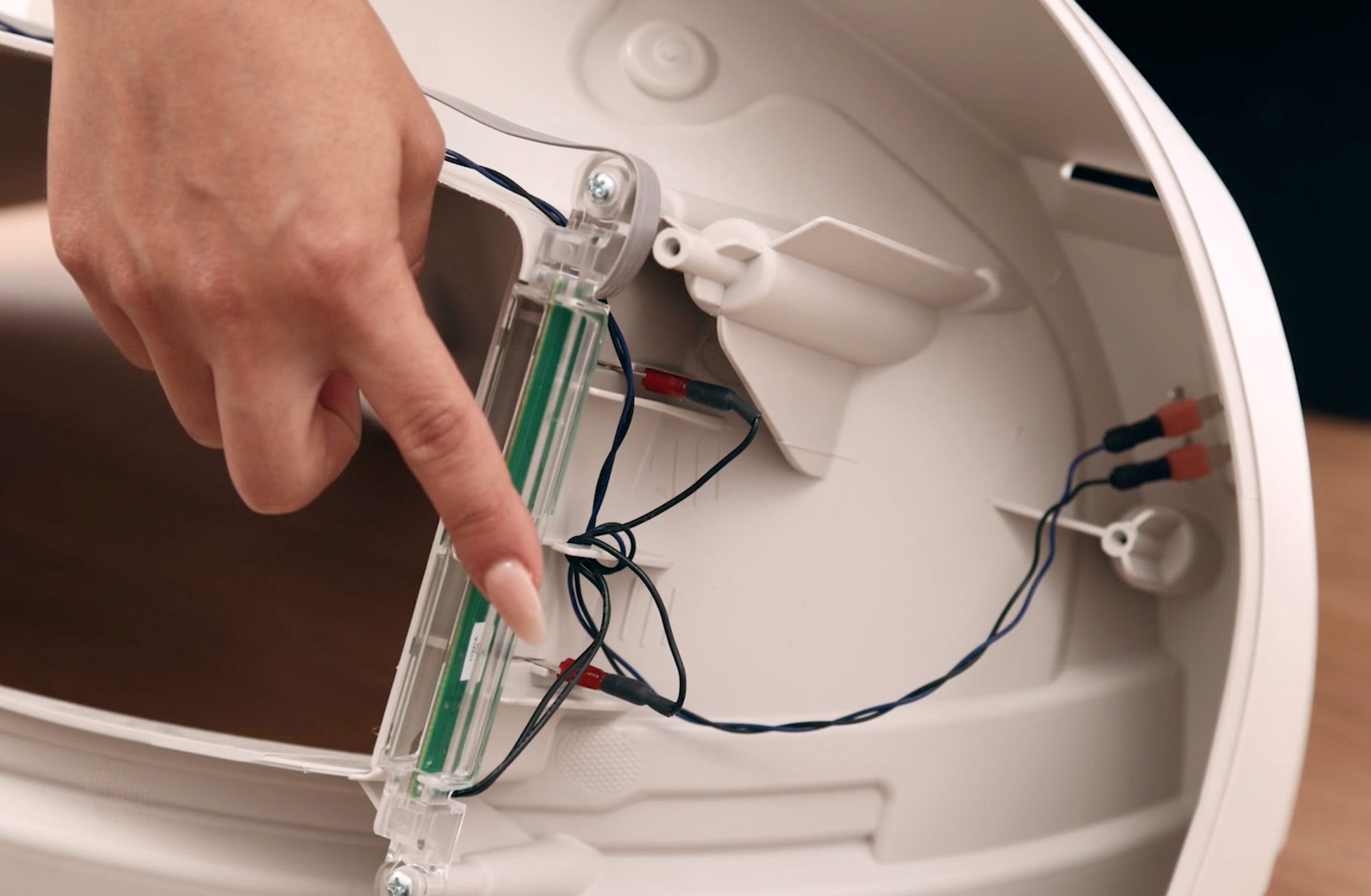

3. Suchen Sie links die beiden schwarzen Kabel. Diese sind mit den Klemmklemmen verbunden.

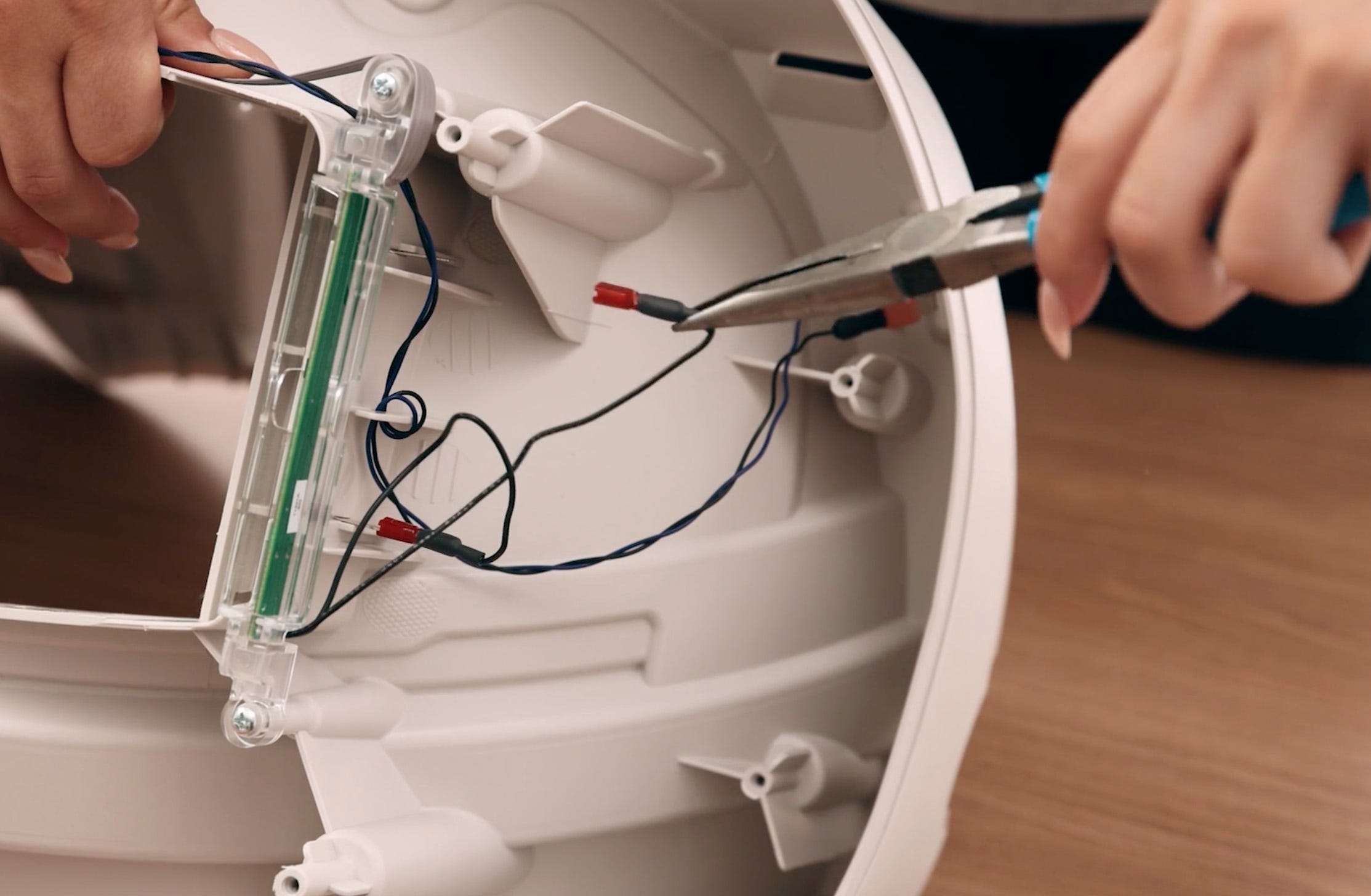

4. Trennen Sie die beiden schwarzen Kabel mit einer Spitzzange von den Klemmklemmen.

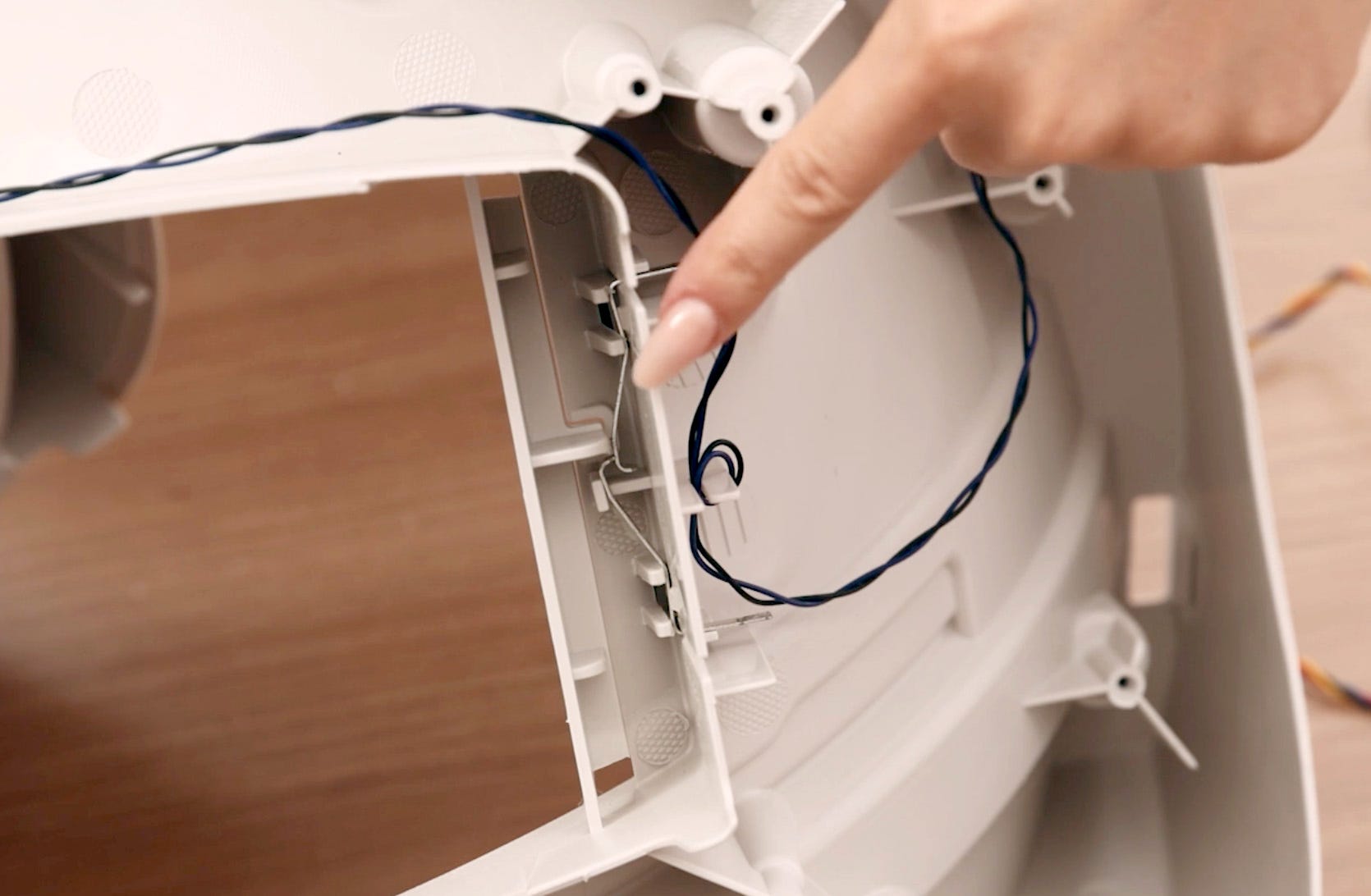

5. Beachten Sie die Platzierung der metallischen Quetschkontakte.

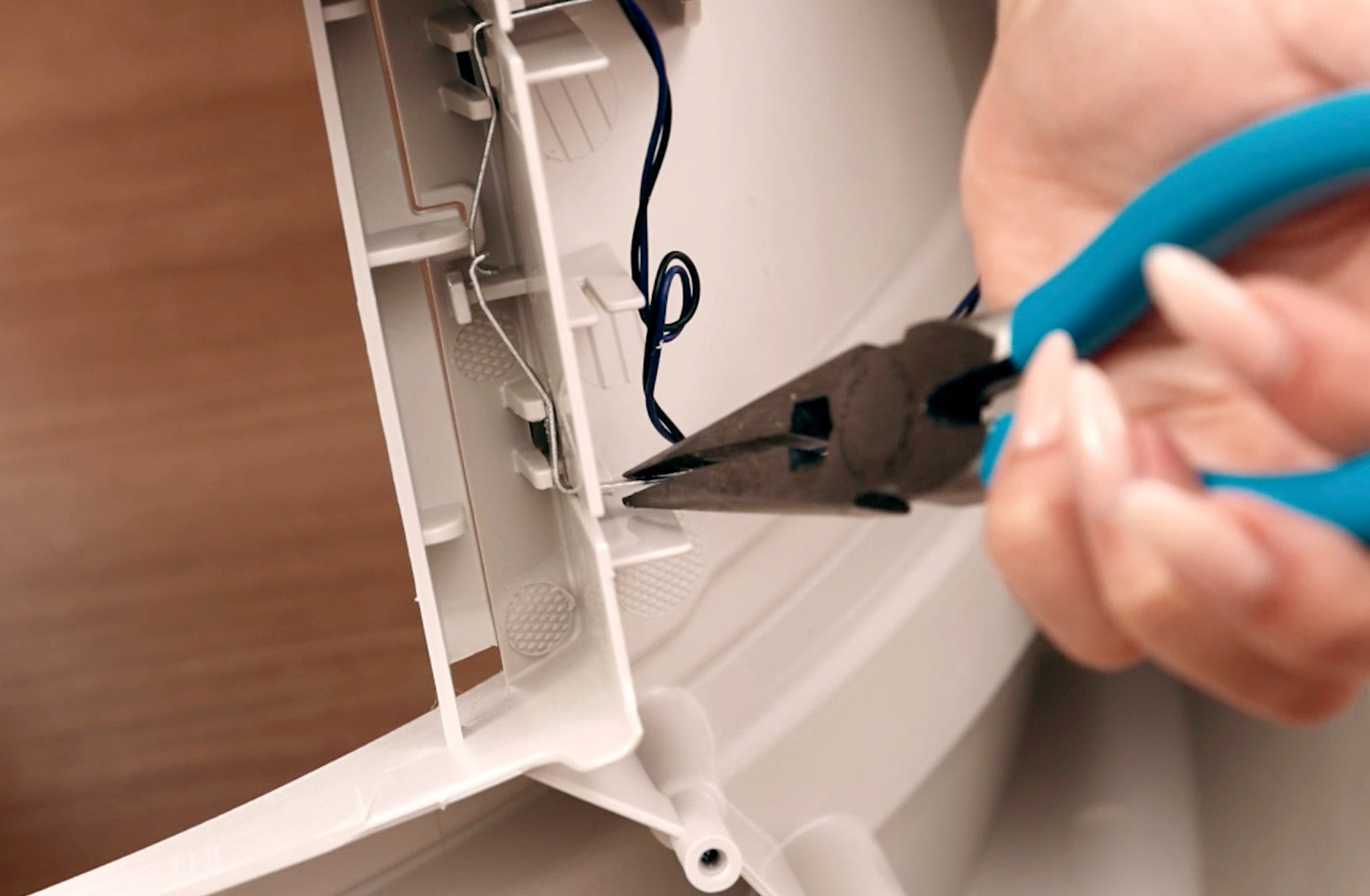

6. Entfernen Sie mit einer Spitzzange vorsichtig jeden einzelnen metallischen Quetschkontakt.


Neue Klemmkontakte einbauen

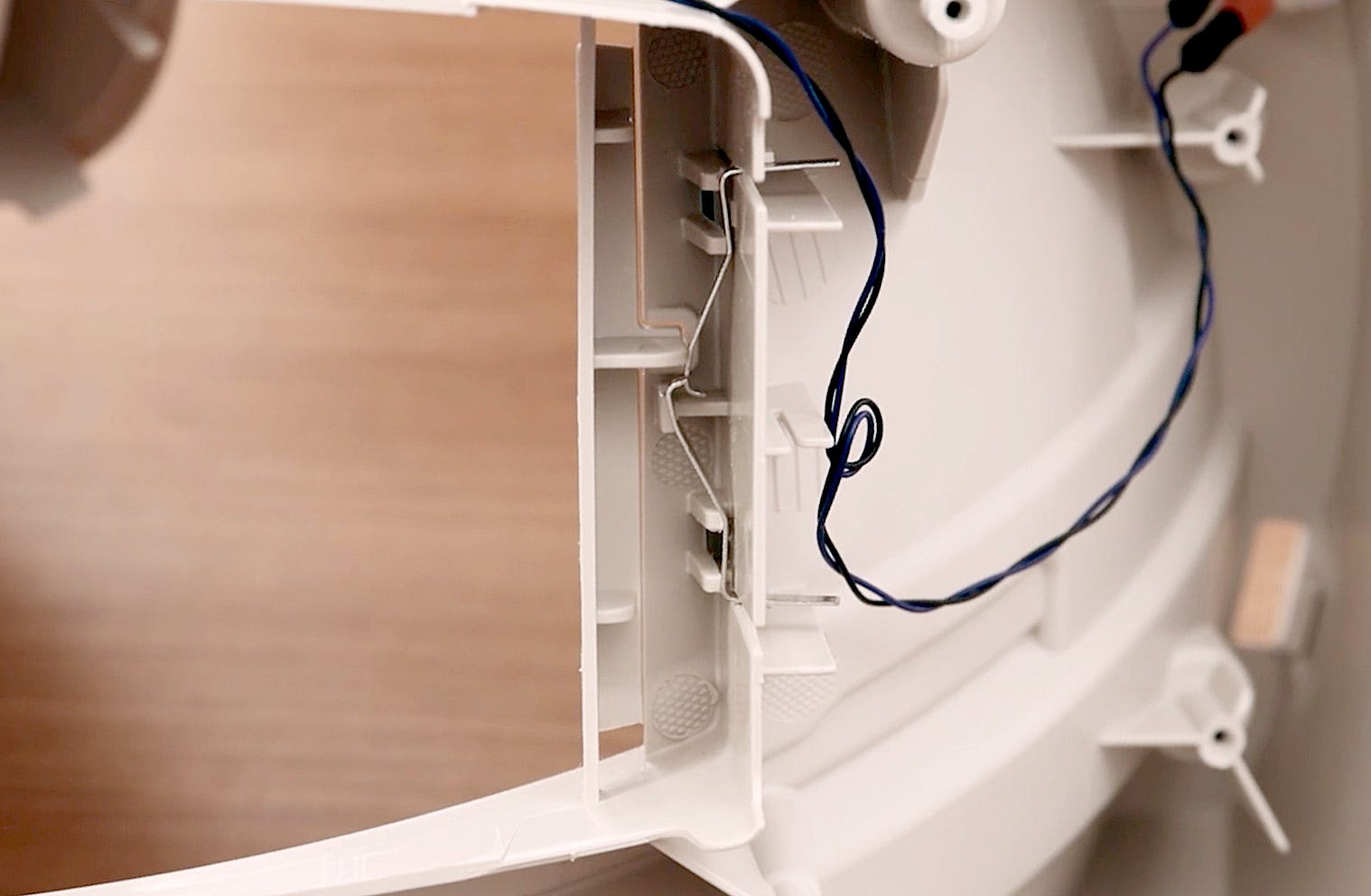

1. Positionieren Sie die neuen metallischen Quetschkontakte mit einer Spitzzange.

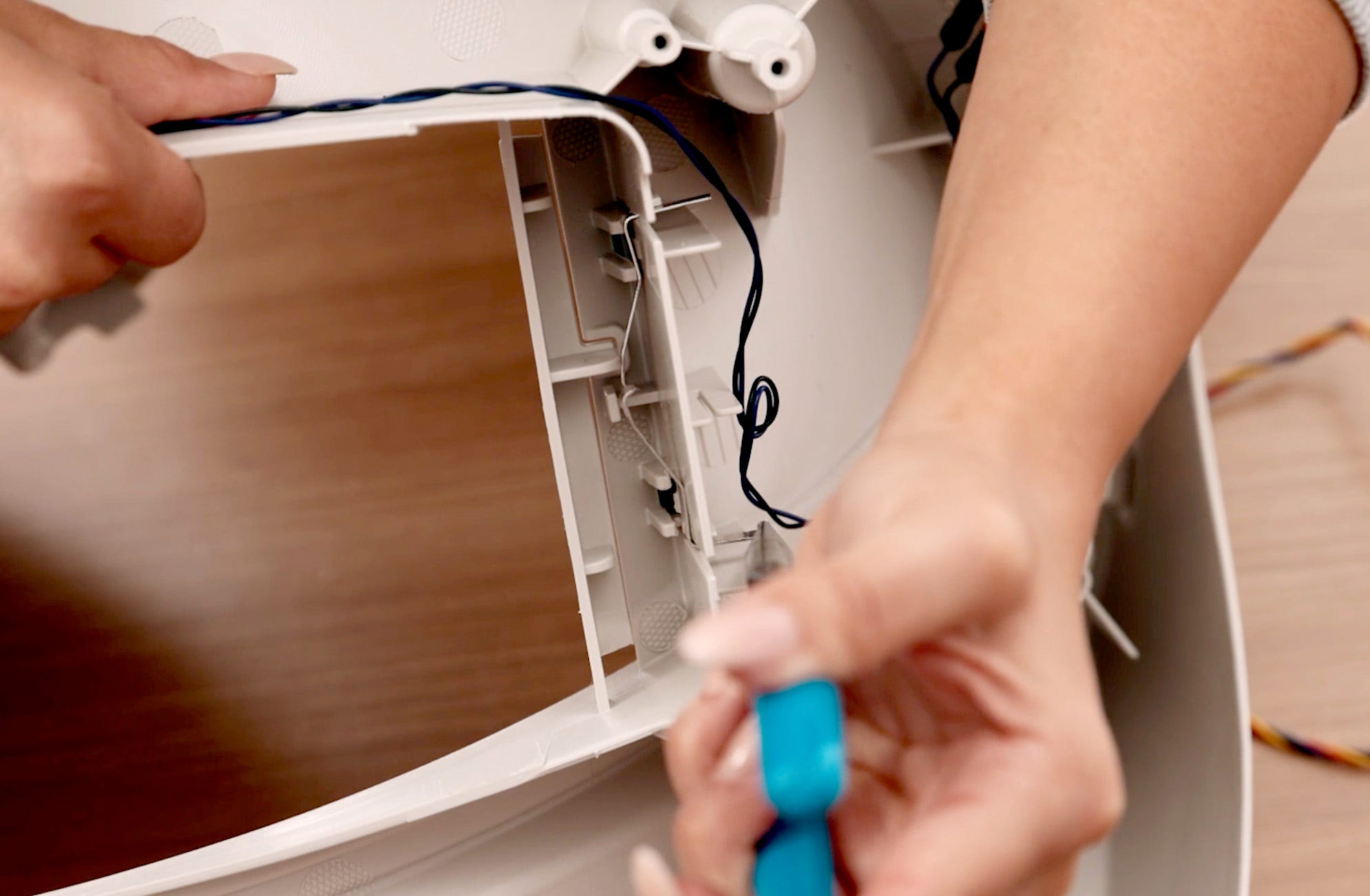

2. Stellen Sie sicher, dass die Klemmkontakte vollständig im Schlitz sitzen und dass sich die oberen und unteren Kontakte überlappen. Beide Klemmkontakte sollten sich berühren. Mit einem Schlitzschraubendreher können Sie sie vorsichtig an ihren Platz drücken.

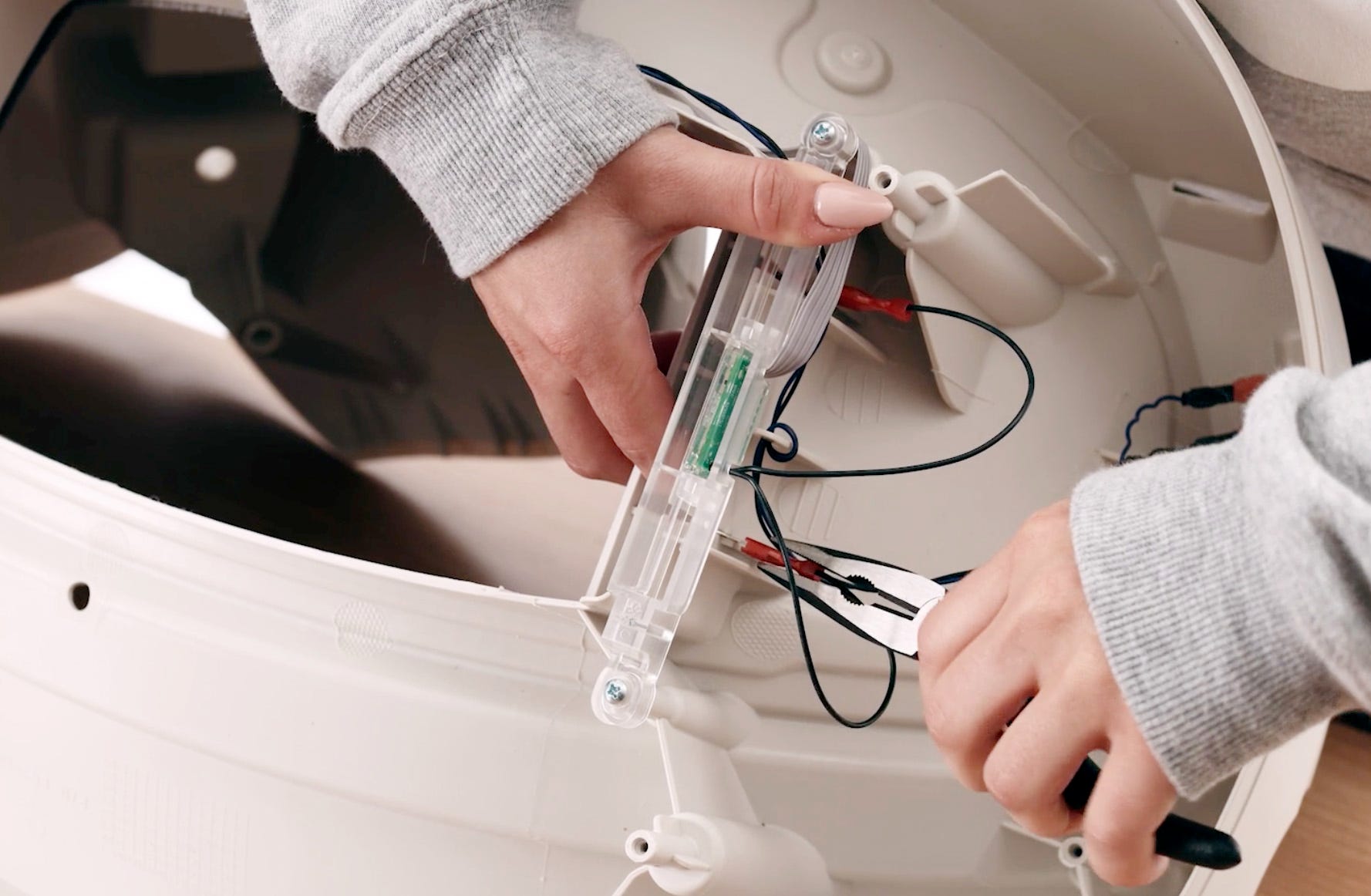

3. Schließen Sie die schwarzen Drähte in beliebiger Reihenfolge wieder an die Metallklemmklemmen an. (Die Drähte sind keiner Klemme zugeordnet.) Bitte beachten Sie, dass diese fest angebracht werden müssen, um eine einwandfreie Verbindung zu gewährleisten.
   1. Um die Belastung des Bauteils zu verringern, legen Sie beim Ausüben von Druck am besten einen Finger gegenüber dem Anschluss. Stellen Sie sicher, dass der Metallanschluss in den Metallanschluss eingesteckt und nicht versehentlich in das rote Gehäuse gedrückt wird.

Litter-Robot wieder zusammenbauen

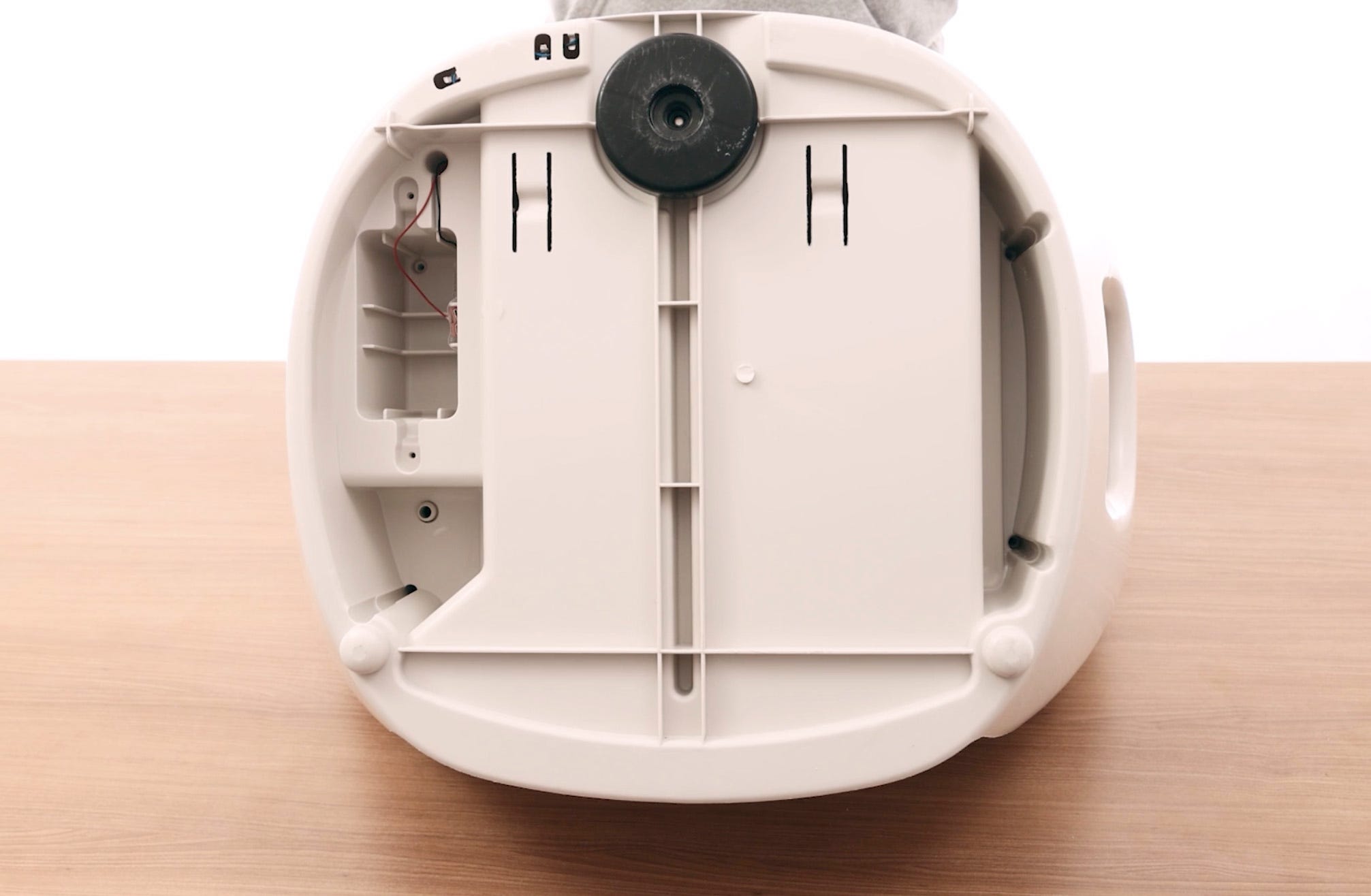

1. Setzen Sie die andere Hälfte der Basis wieder ein. Achten Sie dabei darauf, dass die Ober- und Unterhälften der Schraubdome aufeinander ausgerichtet sind und dass die Kanten bzw. Nähte so ausgerichtet sind, dass keine Lücken oder Überlappungen entstehen.

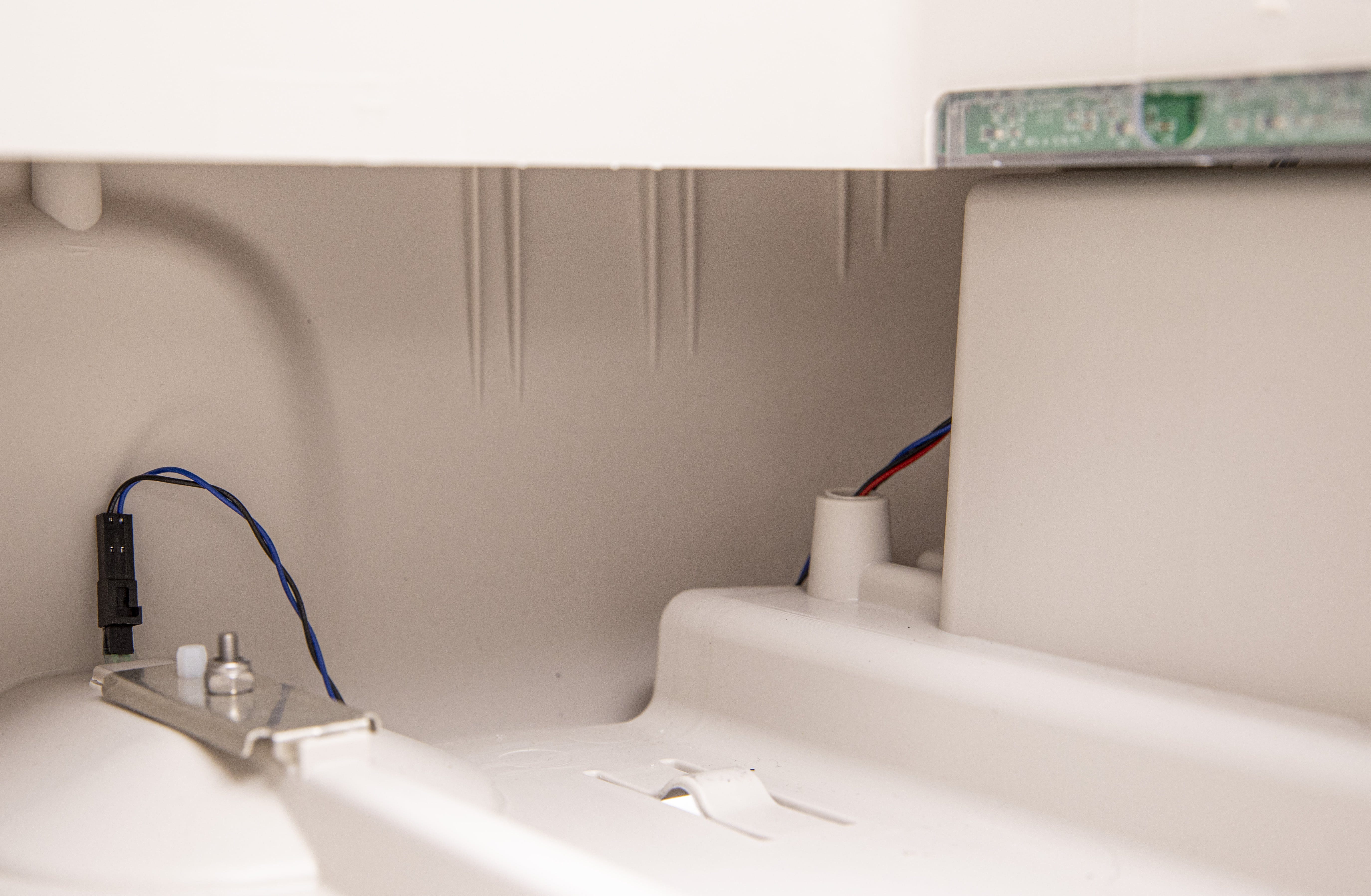

2. BEVOR Sie Schrauben festziehen, drehen Sie vorsichtig die Basis und schauen Sie durch die Vorderseite, wo sich die Abfallschublade befinden würde. Stellen Sie sicher, dass die Drähte auf der Innenseite des Schraubdoms liegen, damit sie der Abfallschublade nicht im Weg sind. Möglicherweise müssen Sie die Basis trennen, um die Drähte neu zu positionieren.


3. Sobald alles richtig sitzt, ziehen Sie die 9 Schrauben fest. Achten Sie darauf, sie nicht zu fest anzuziehen.


4. Ersetzen Sie die Abfallschublade.


5. Setzen Sie den Globus wieder ein und achten Sie darauf, dass er richtig positioniert ist. Überprüfen Sie visuell, ob das große Zahnrad, das den Globus umgibt, in der Schiene auf der Basis sitzt.


6. Auf der Rückseite des Globus steckst du den schwarzen Schlüssel in das Schlüsselfach.


7. Setzen Sie die Haube wieder auf, indem Sie die Laschen auf beiden Seiten in die Schlitze an der Basis schieben.


8. Drehen Sie die Haube nach vorne und richten Sie die Laschen mit den entsprechenden Schlitzen in der Basis aus. Lassen Sie die Haube sicher in der Basis einrasten.


9. Stecken Sie den Netzstecker in die Basis.


10. Drücken Sie die Einschalttaste, um das Gerät einzuschalten.

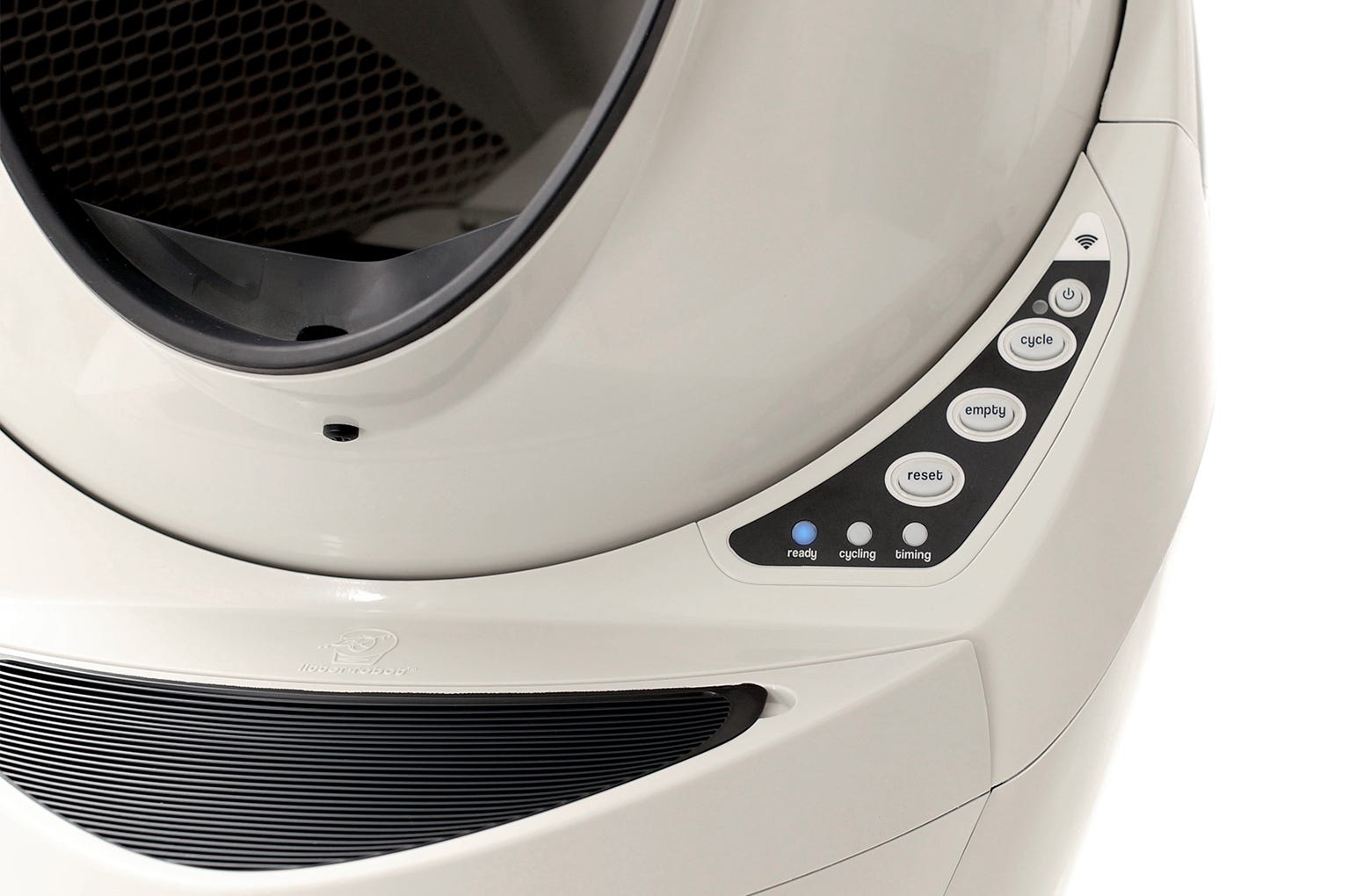

11. Sobald der erste Reinigungszyklus abgeschlossen ist, sollte das Gerät in die Ausgangsposition zurückkehren und den Status „Bereitschaftsleuchte“ blau anzeigen.


12. Wenn Ihr Gerät keinen oder keinen ordnungsgemäßen Zyklus durchführt, überprüfen Sie Ihre Installation.

Wenn drei Lichter blinken, liegt das höchstwahrscheinlich daran, dass der Positionssensor nicht richtig sitzt. Befolgen Sie die Schritte in unserer Anleitung Litter-Robot 3: Alle drei Lichter blinken (Globe-Positionsfehler), um den Positionssensor zu überprüfen.
