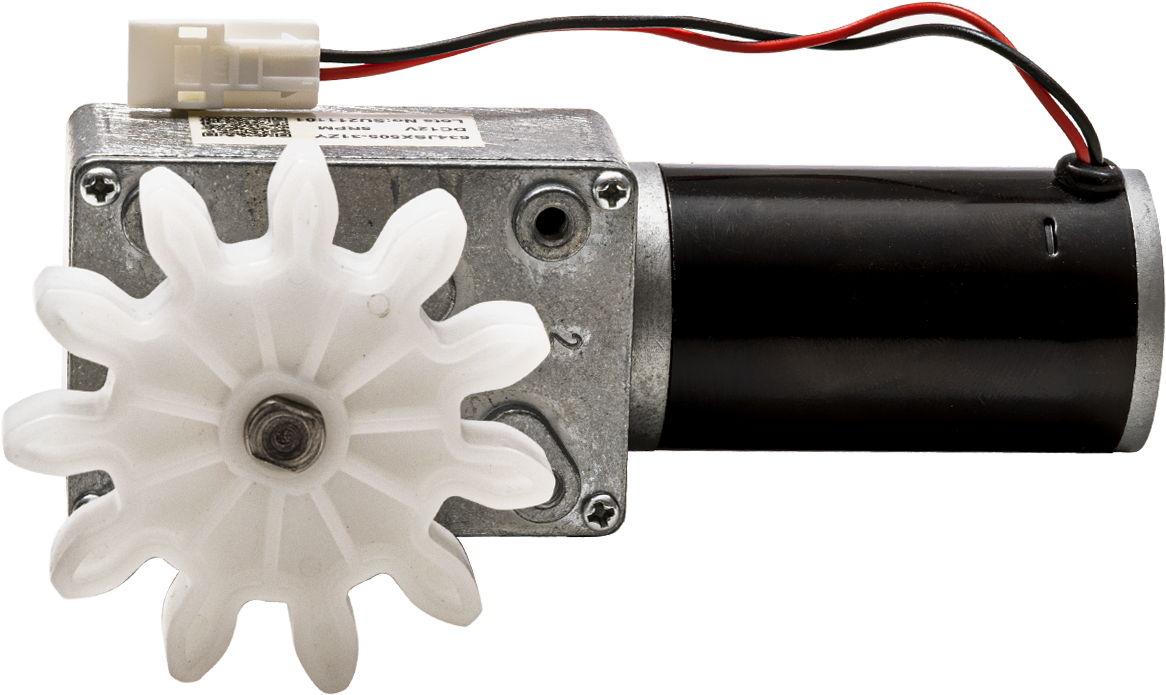

Litter-Robot 4: Anleitung zur Motorinstallation

Erfahren Sie, wie Sie den Litter-Robot 4 Motor aus- und einbauen.

Sie benötigen:
Kreuzschlitzschraubendreher

Stellen Sie sicher, dass sich das Gerät in der Position „Start/Bereit“ befindet.

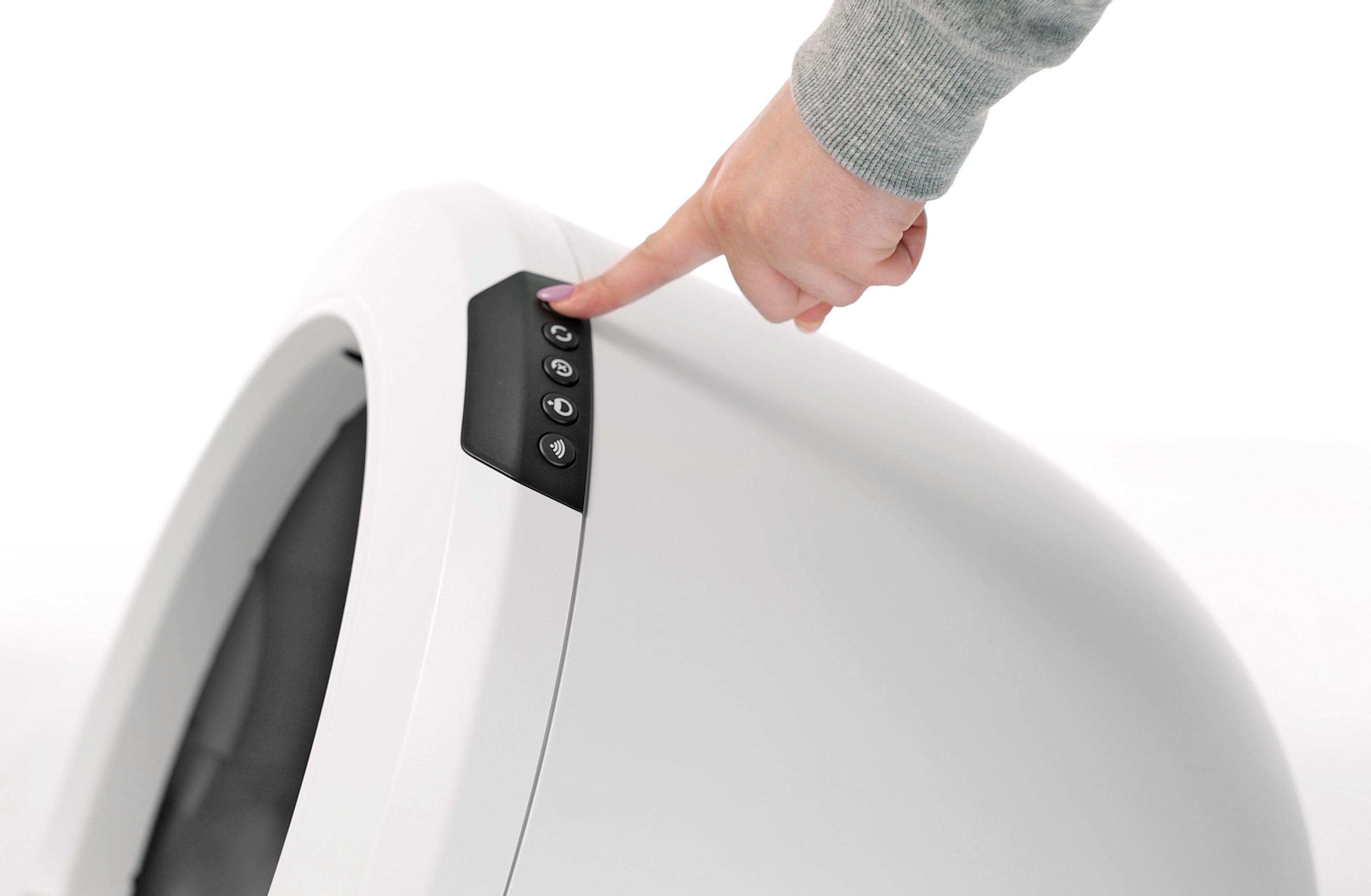

Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.
Motorhaube abnehmen:

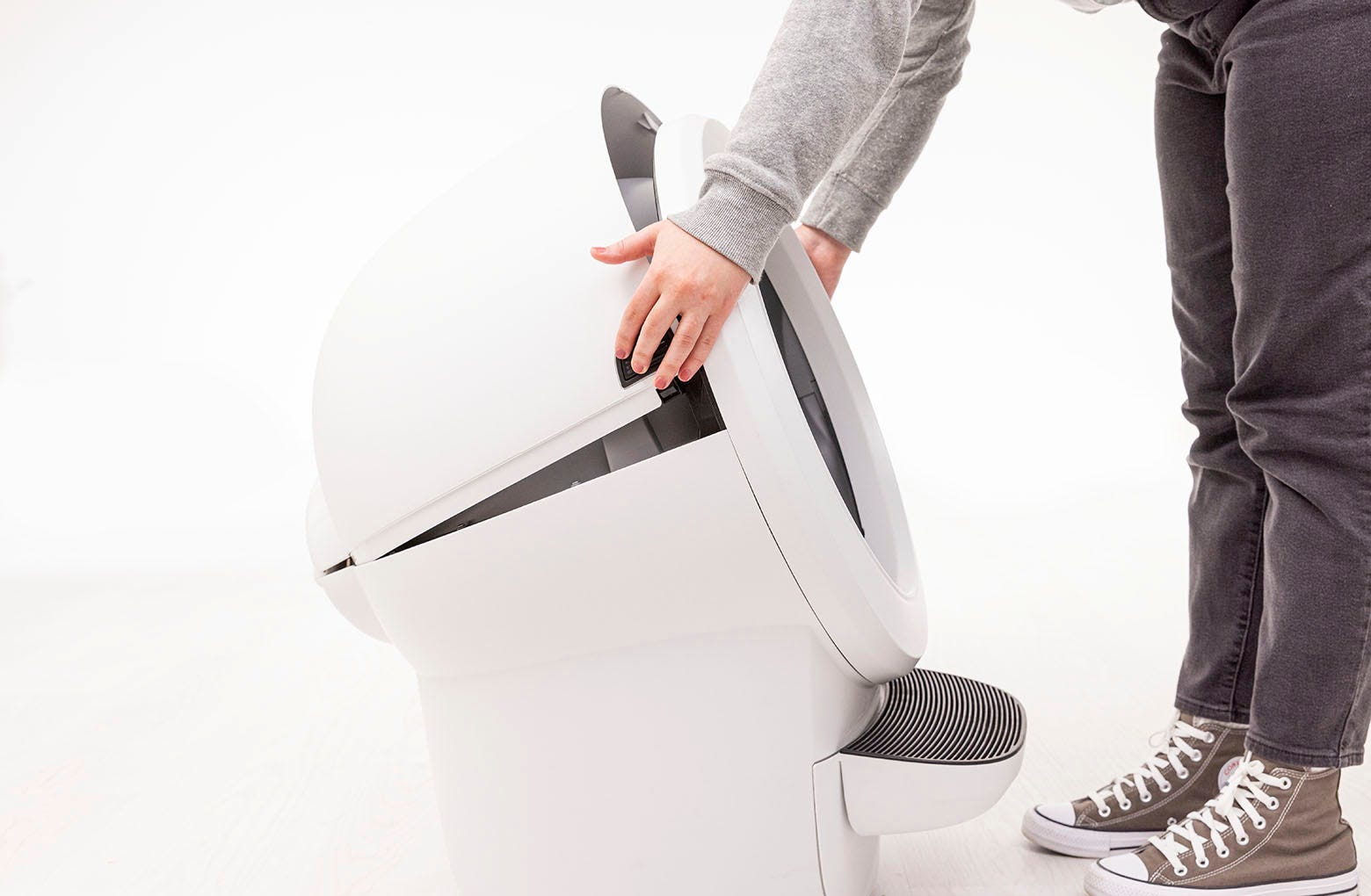

1. Drücken und halten Sie die Verriegelungen an beiden Seiten der Motorhaube, heben Sie dann die Motorhaube an und drehen Sie sie in die geöffnete Position.

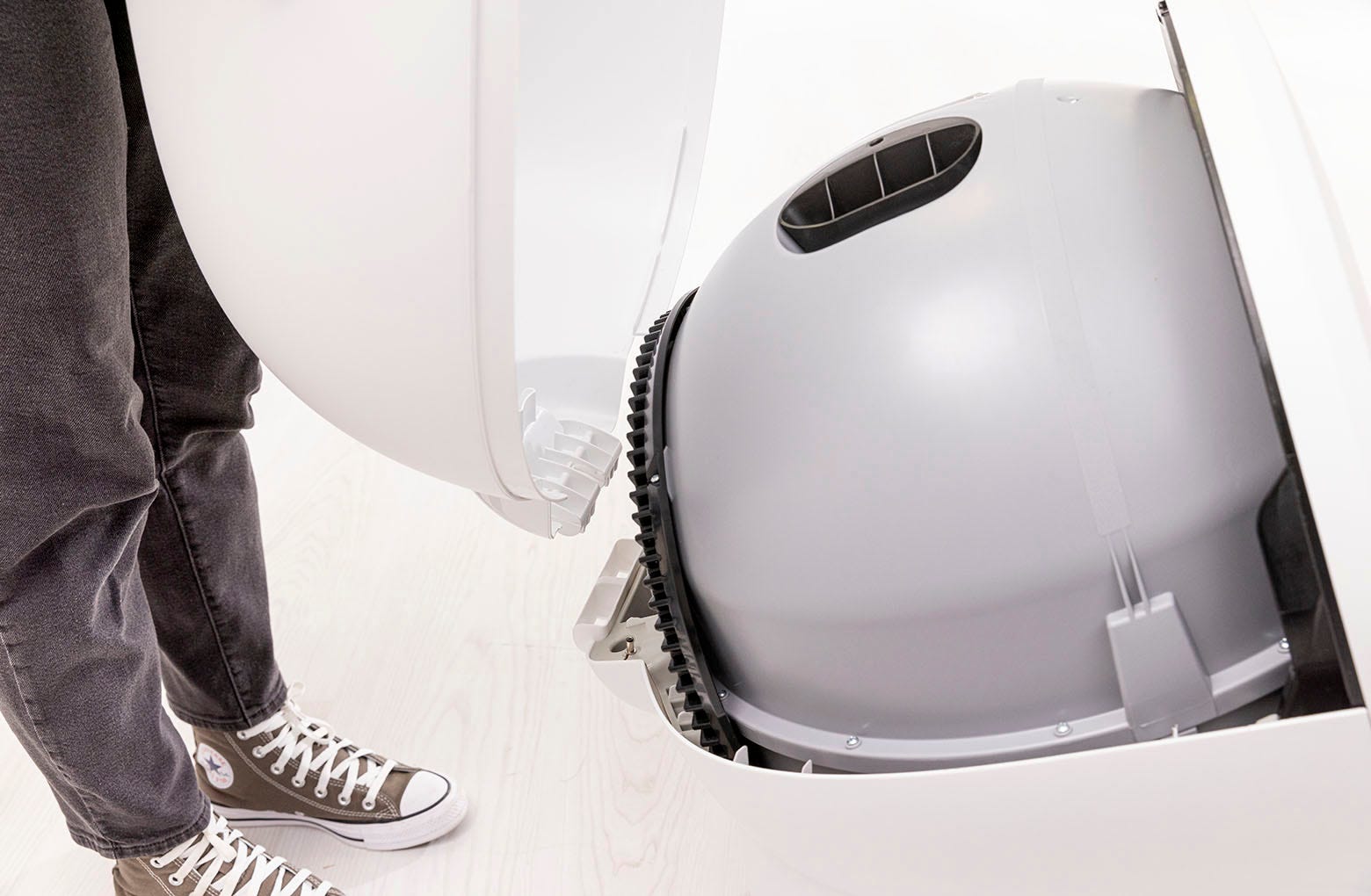

2. Zum Abnehmen die Motorhaube nach oben und aus dem Scharnier heben.

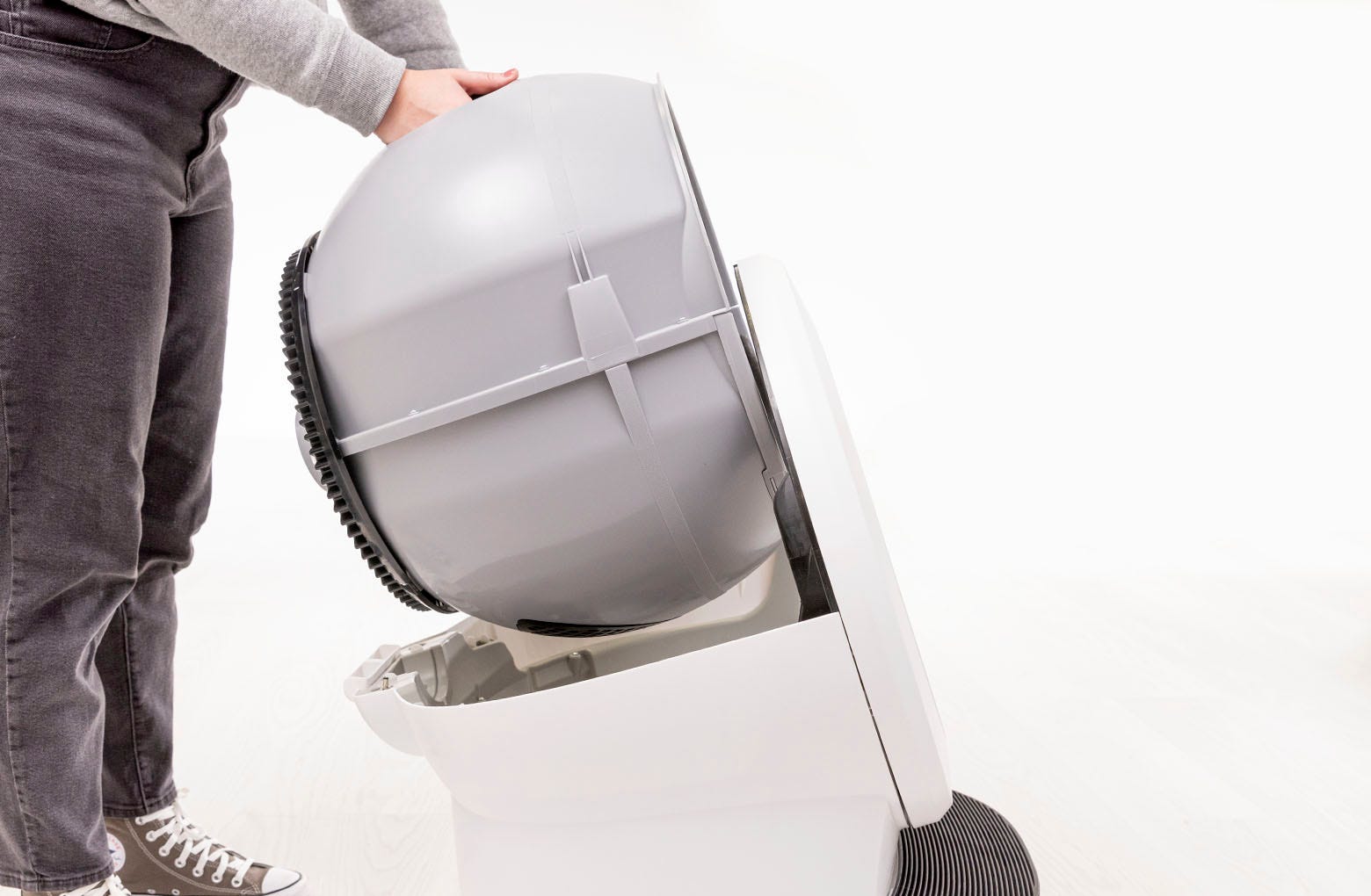

Globus abnehmen: Fassen Sie den schwarzen Griff oben am Globus, heben Sie den Globus aus dem Sockel und legen Sie ihn beiseite.

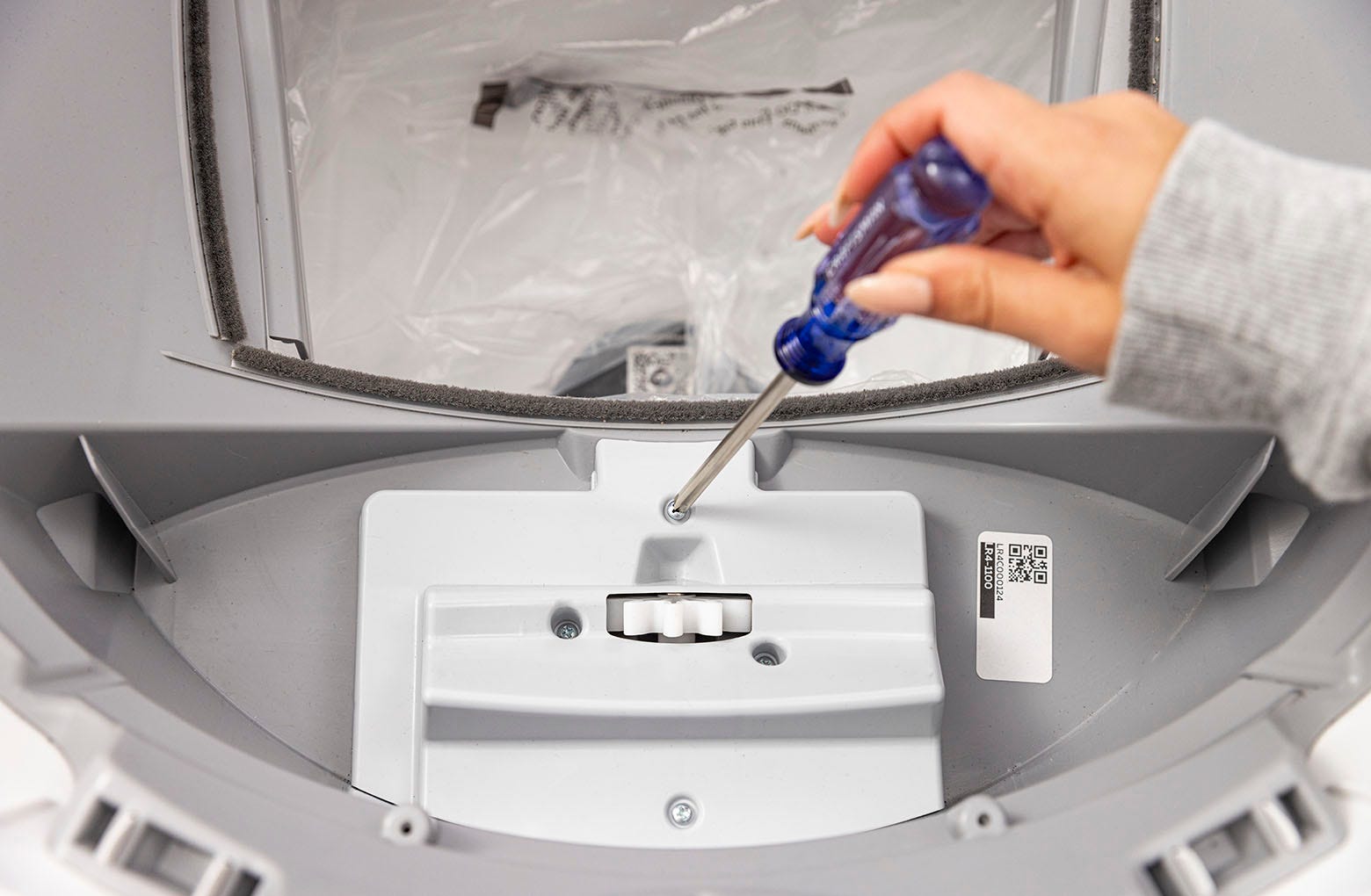

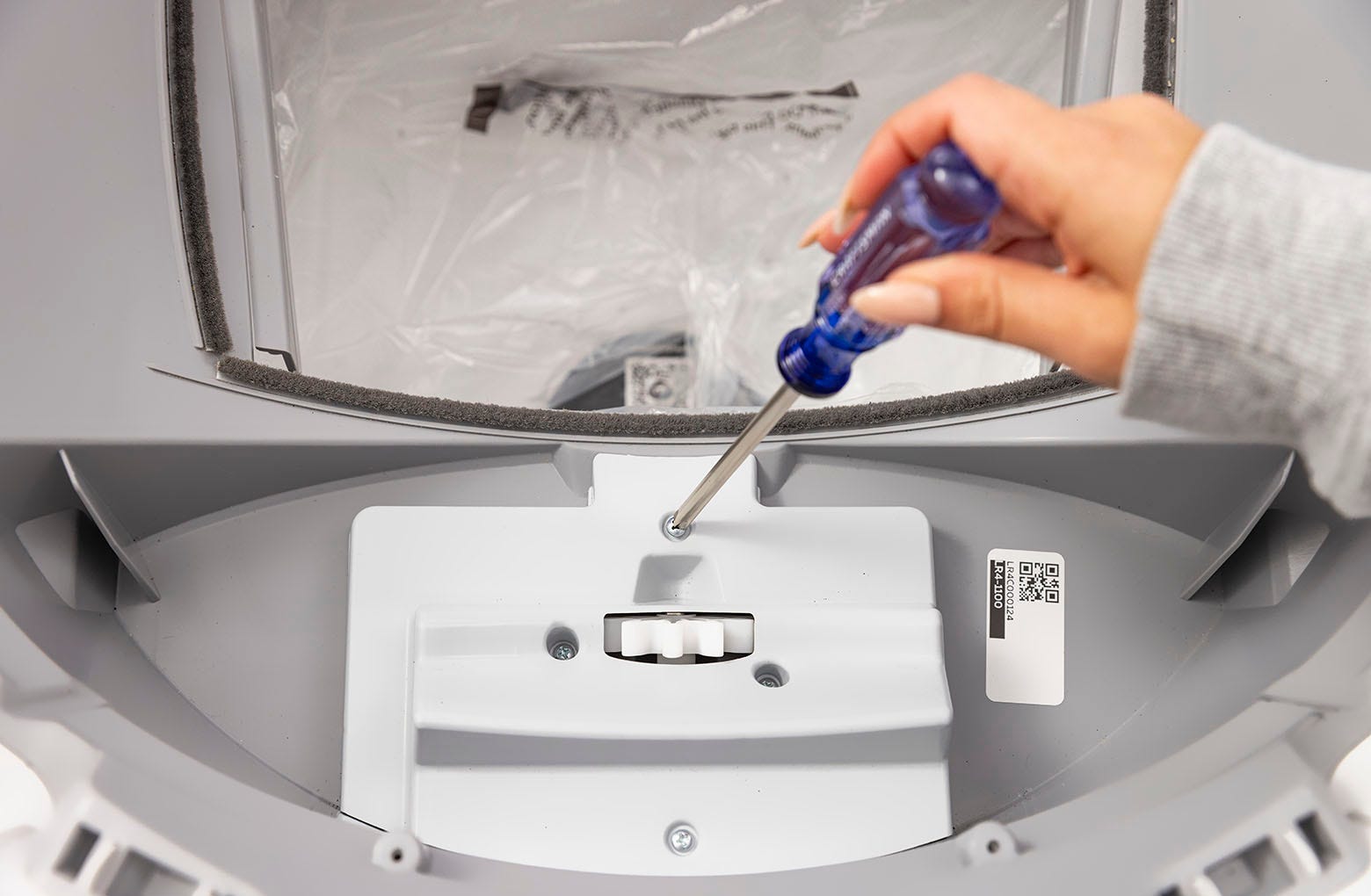

Suchen Sie die Motorabdeckung im Sockel. Entfernen Sie mit einem Kreuzschlitzschraubendreher die vier (4) Schrauben von der Motorabdeckung.

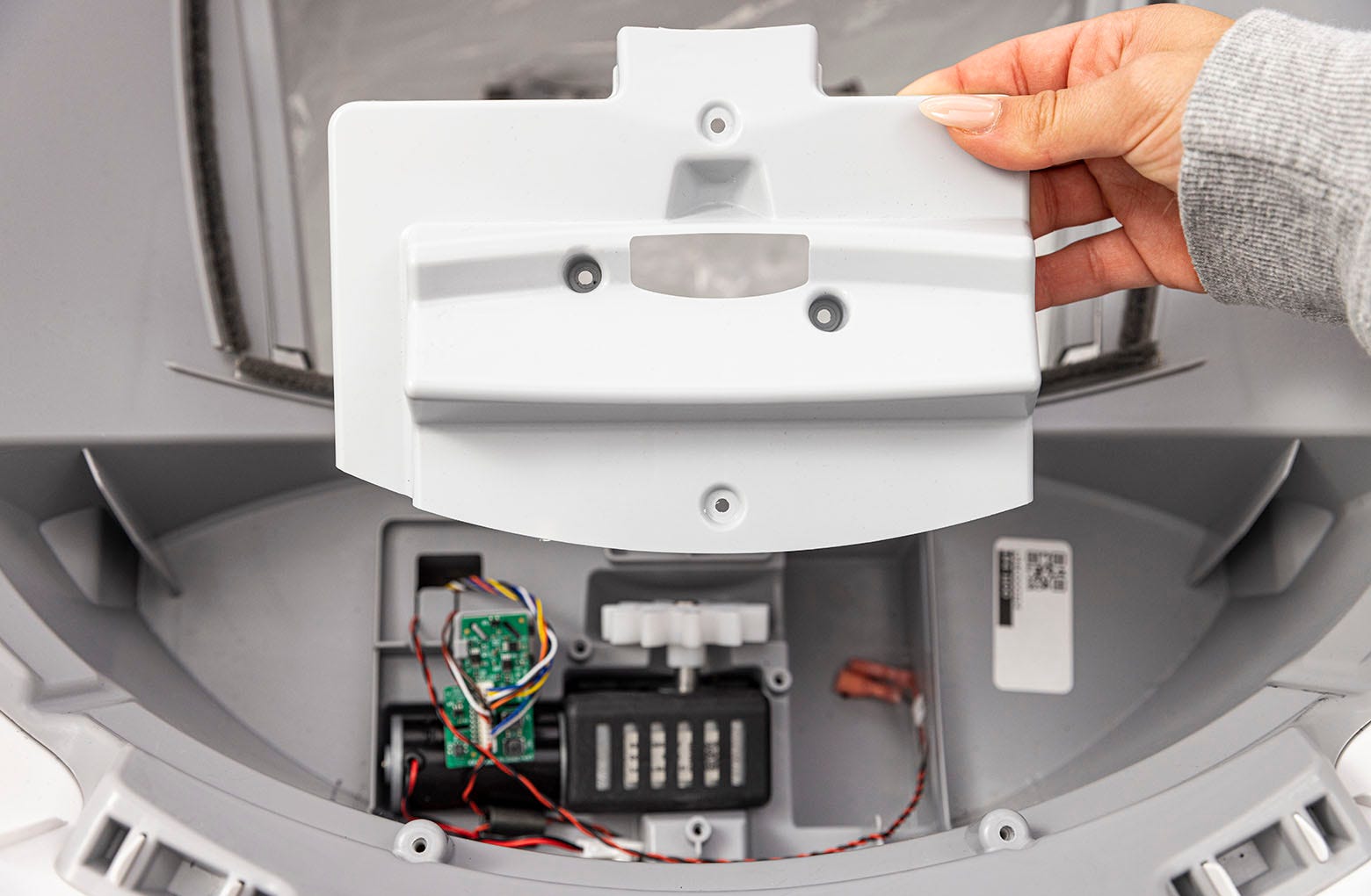

Entfernen Sie die Motorabdeckung.
Den oberen Gummi-Motorisolator entfernen und beiseitelegen.

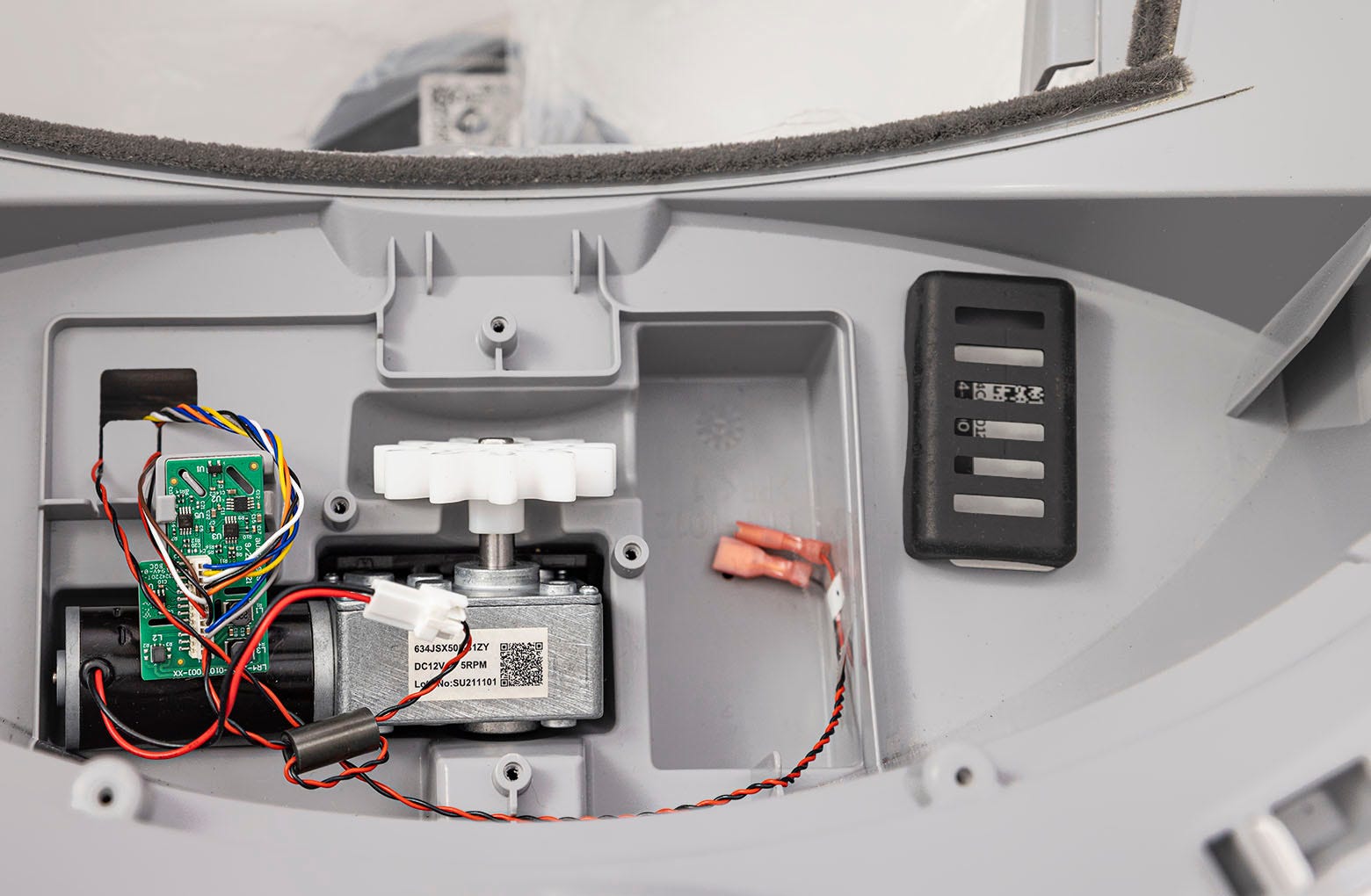

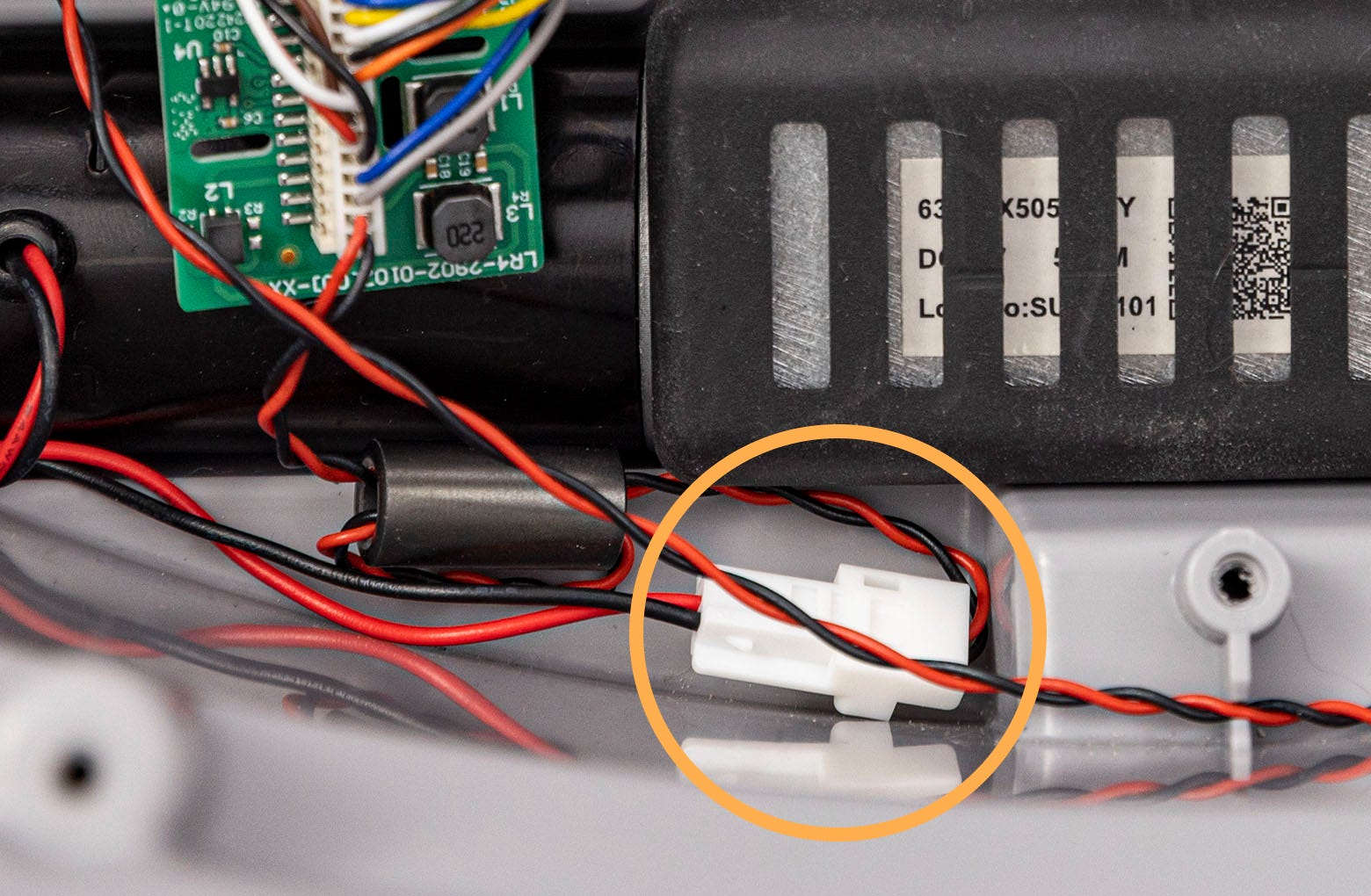

Hinweis : Die losen, rot und schwarz verdrillten Drähte mit roten Steckerspitzen, die unten abgebildet sind, dienen der Notstromversorgung und haben keinen Einfluss auf den Motorbetrieb.

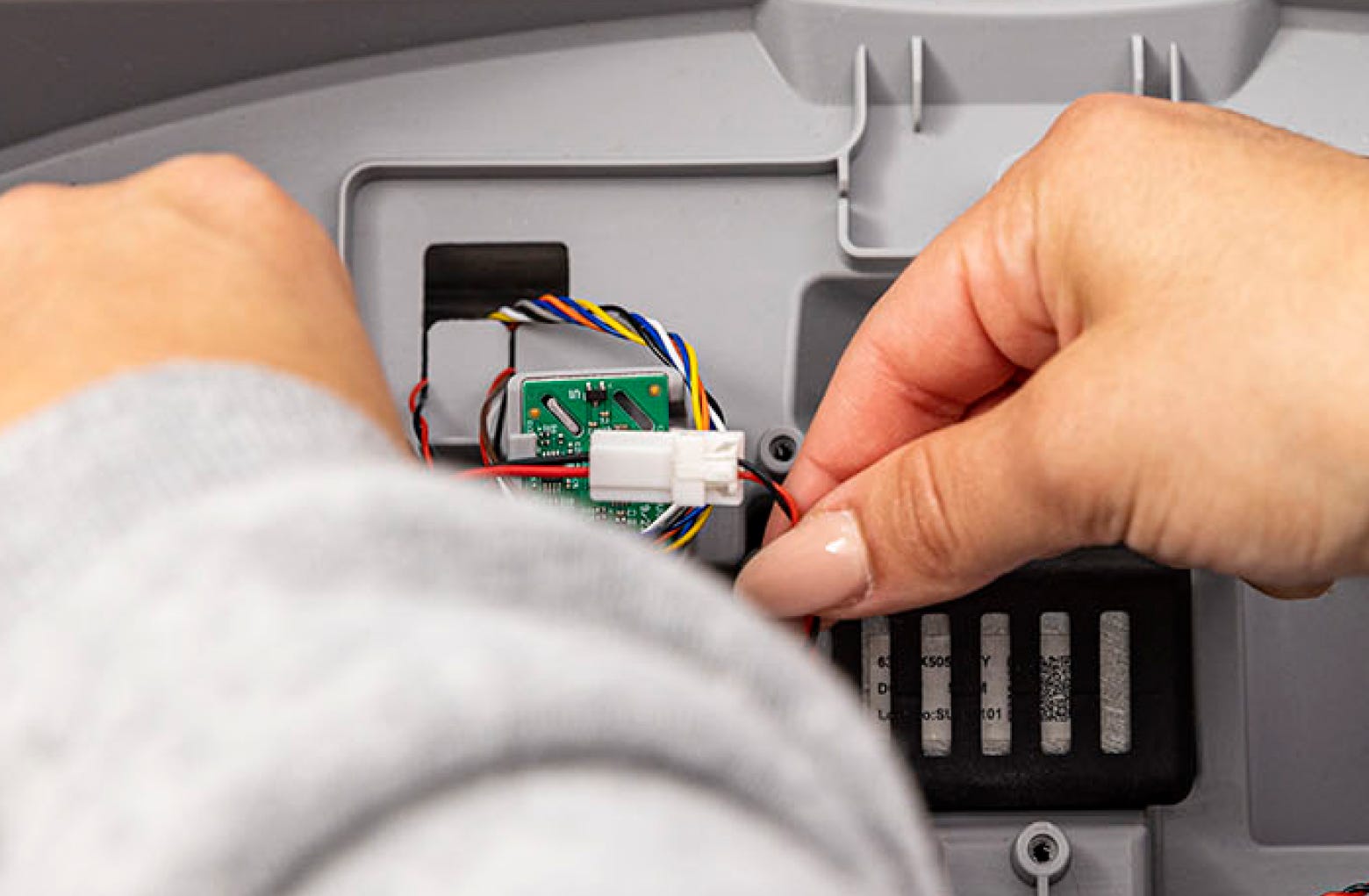

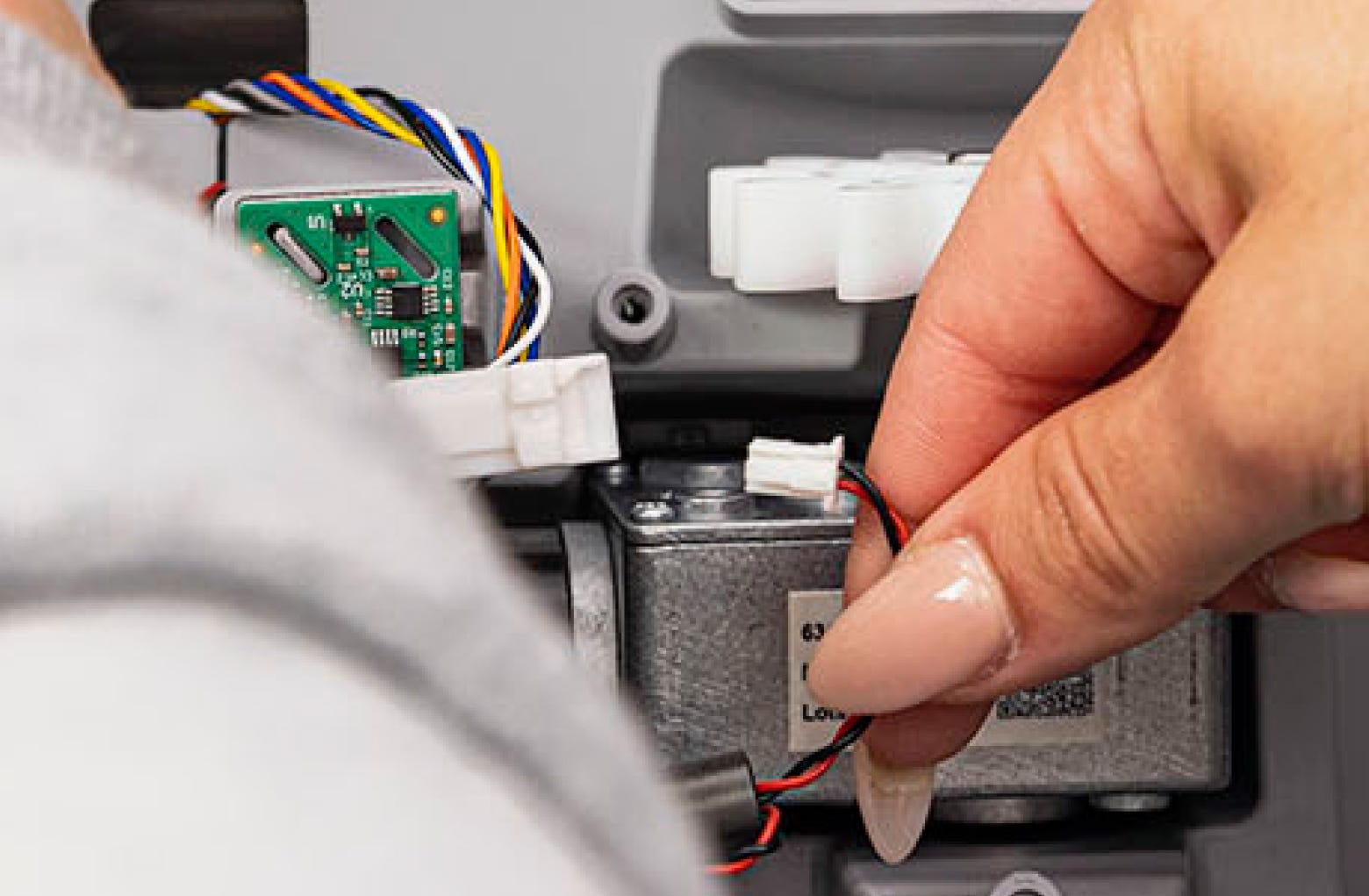

Suchen Sie den Motorkabelstecker und trennen Sie ihn vom Kabelbaum.

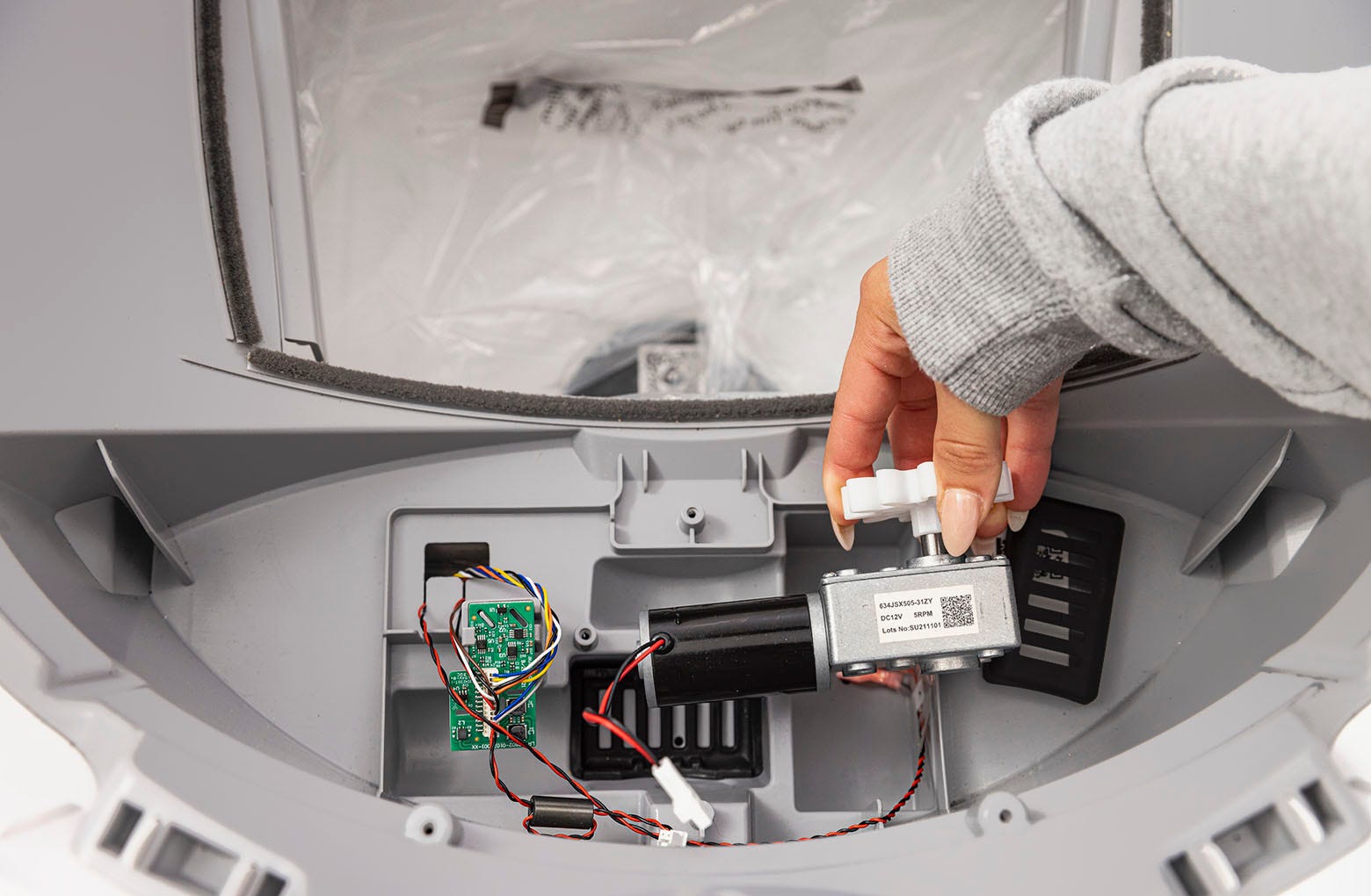

Heben Sie den Motor vorsichtig aus dem Gerät heraus und achten Sie darauf, die kleine grüne Platine nicht zu beschädigen.

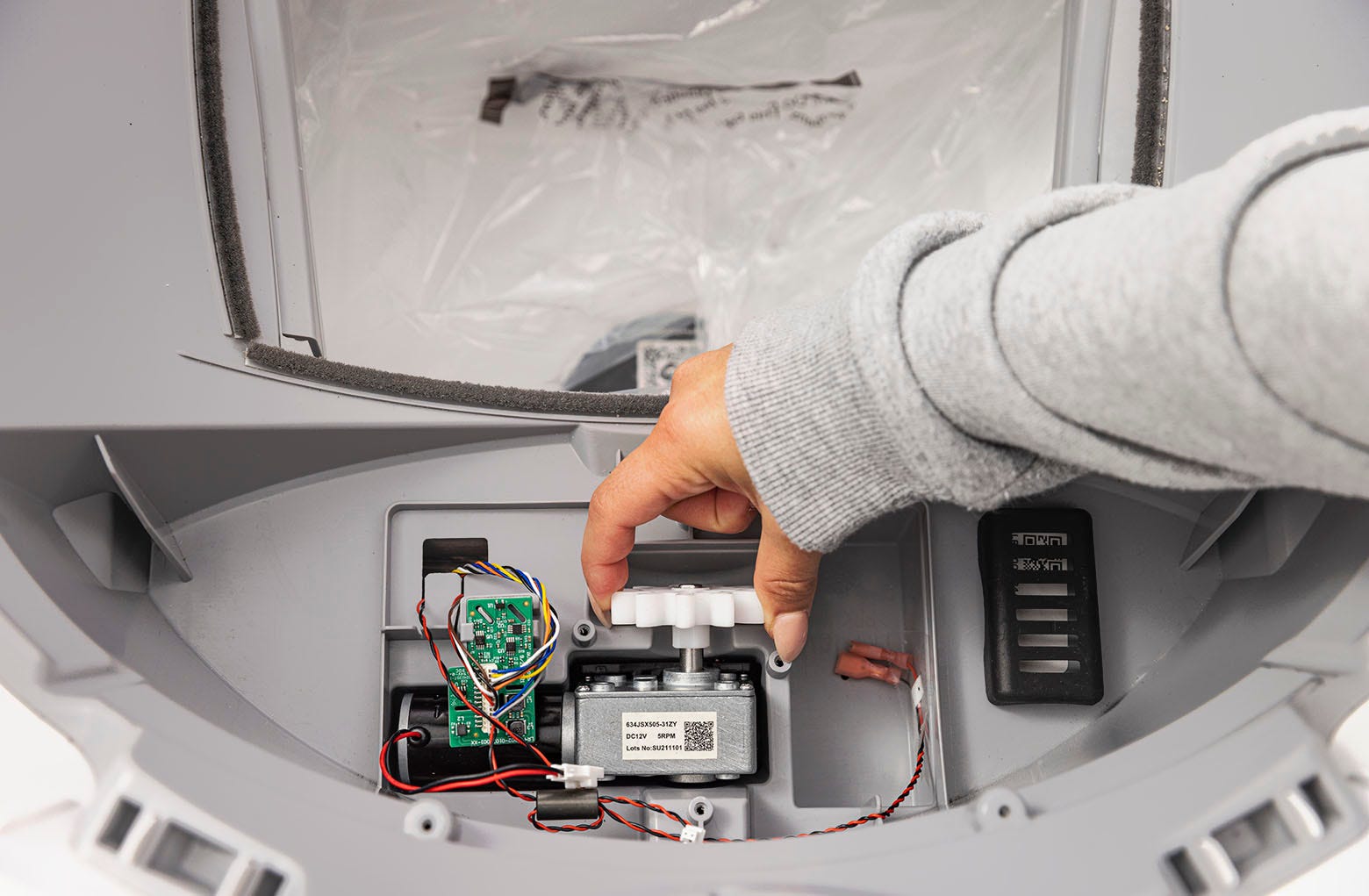

Bauen Sie den neuen Motor ein: Senken Sie den Motor vorsichtig in Position ab und vergewissern Sie sich, dass der Motor im gummierten Motorisolator am Boden sitzt.

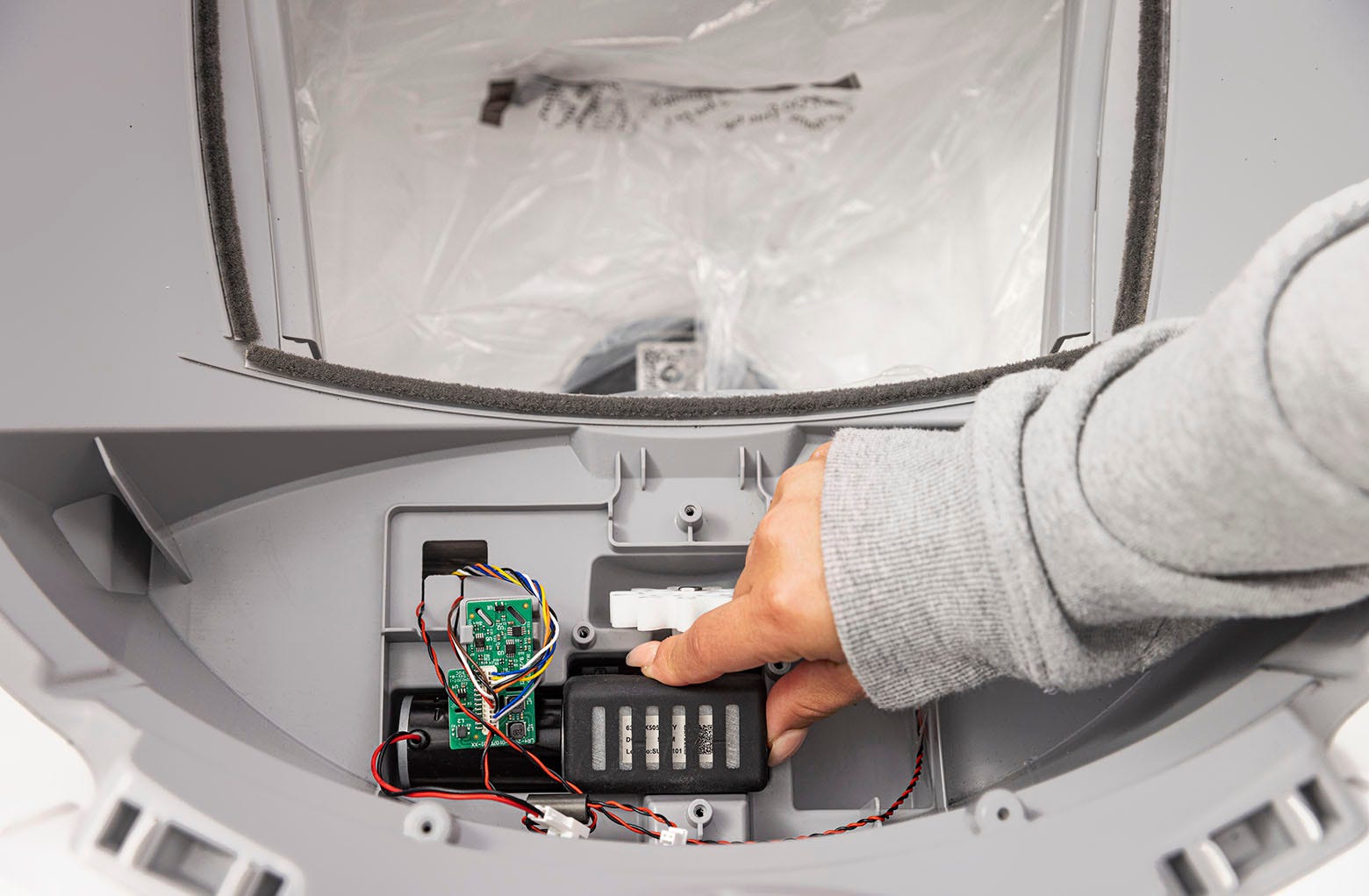

Setzen Sie den oberen Motorisolator aus Gummi oben auf den Motor.
Verbinden Sie den Motorkabelstecker mit dem Kabelbaum.
Stellen Sie sicher, dass der Motorkabelanschluss nicht im Weg ist und die Abdeckung nicht daran hindert, vollständig aufzuliegen.

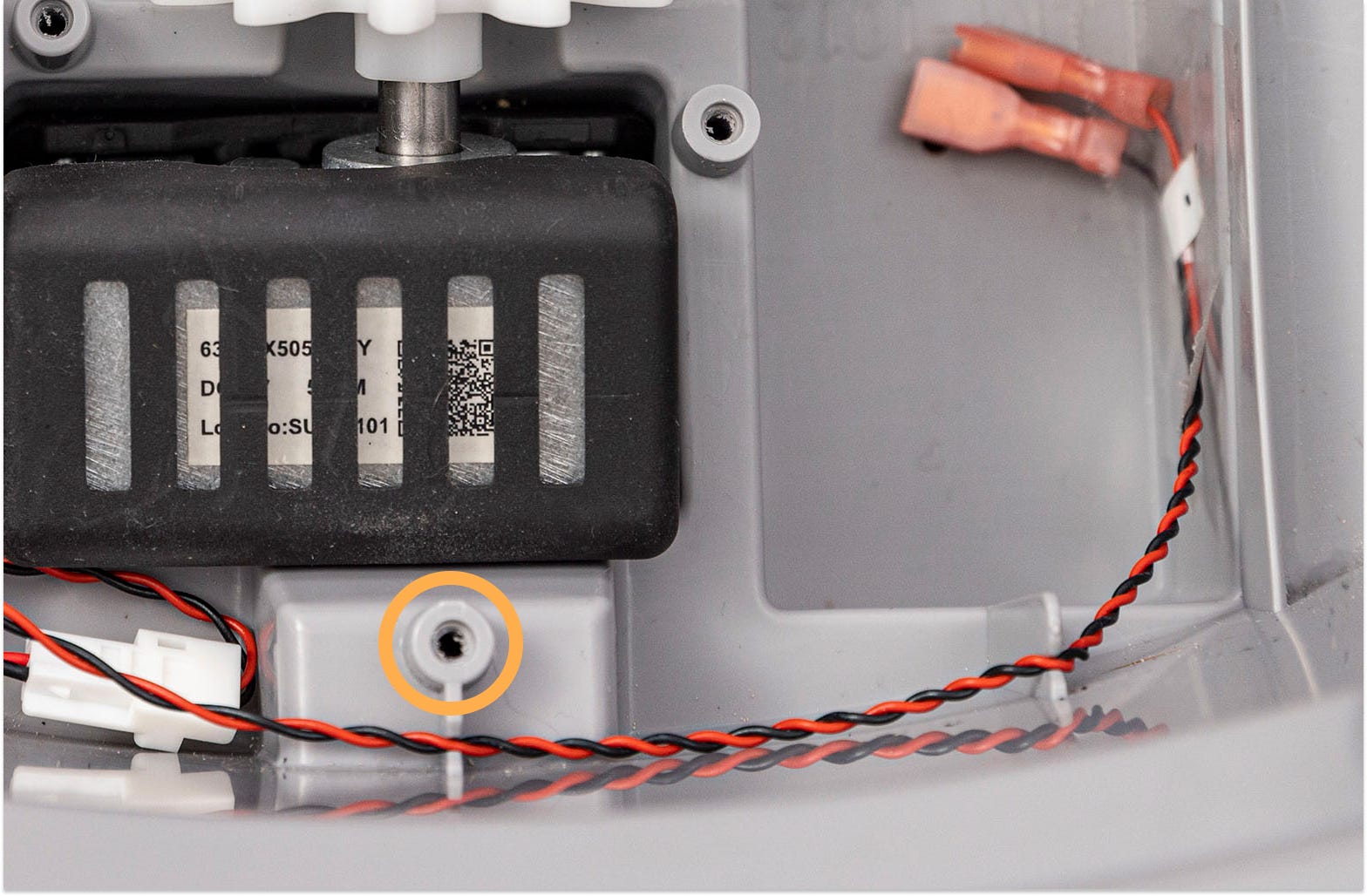

Hinweis: Achten Sie beim Wiederanbringen der Motorabdeckung auf die Lage der Kabel; wenn die Kabel über einer Schraubenaufnahme verlaufen, könnten sie versehentlich durchtrennt werden.
Bringen Sie die Motorabdeckung mit den vier (4) Kreuzschlitzschrauben wieder an – ziehen Sie sie nicht zu fest an.
Setzen Sie den Globus wieder ein: Halten Sie den Globus am Griff und schieben Sie ihn zurück in den Sockel. Achten Sie darauf, dass die Rückseite des Globus bündig in der hinteren Lagertasche sitzt. Das große schwarze Zahnrad auf der Rückseite des Globus muss mit dem kleinen weißen Zahnrad im Sockel fluchten.
Ersetzen Sie die Motorhaube:
1. Setzen Sie die Motorhaube wie abgebildet in das Scharnier hinter dem Roboter ein.
2. Drehen Sie die Haube über den Globus nach unten und drücken Sie von oben auf die Haube, um sicherzustellen, dass sie eingerastet und sicher befestigt ist.
Schließen Sie das Gerät wieder an und schalten Sie es ein.
Nun führen wir einen Testzyklus durch:
- Drücken Sie kurz die Reset- Taste.
- Drücken Sie anschließend kurz die Cycle- Taste, um einen Reinigungszyklus zu starten.
