Litter-Robot 5 & Pro: Montage und Demontage

Sollte Ihr LCD-Bildschirm nach dem Einschalten des Geräts unscharf oder verfärbt erscheinen, ist das kein Grund zur Sorge – dies ist ein vorübergehender Effekt, der durch statische Aufladung während des Transports verursacht wird. Falls das Problem nach 15–20 Minuten nicht verschwindet, wischen Sie den Bildschirm vorsichtig mit einem trockenen Tuch ab.

Einführung

Der Litter-Robot ist modular aufgebaut, um Fehlersuche und Wartung zu vereinfachen. Wir zeigen Ihnen, wie Sie Ihren Litter-Robot 5 auseinandernehmen, um bestimmte Bereiche für die laufende Wartung zu erreichen.

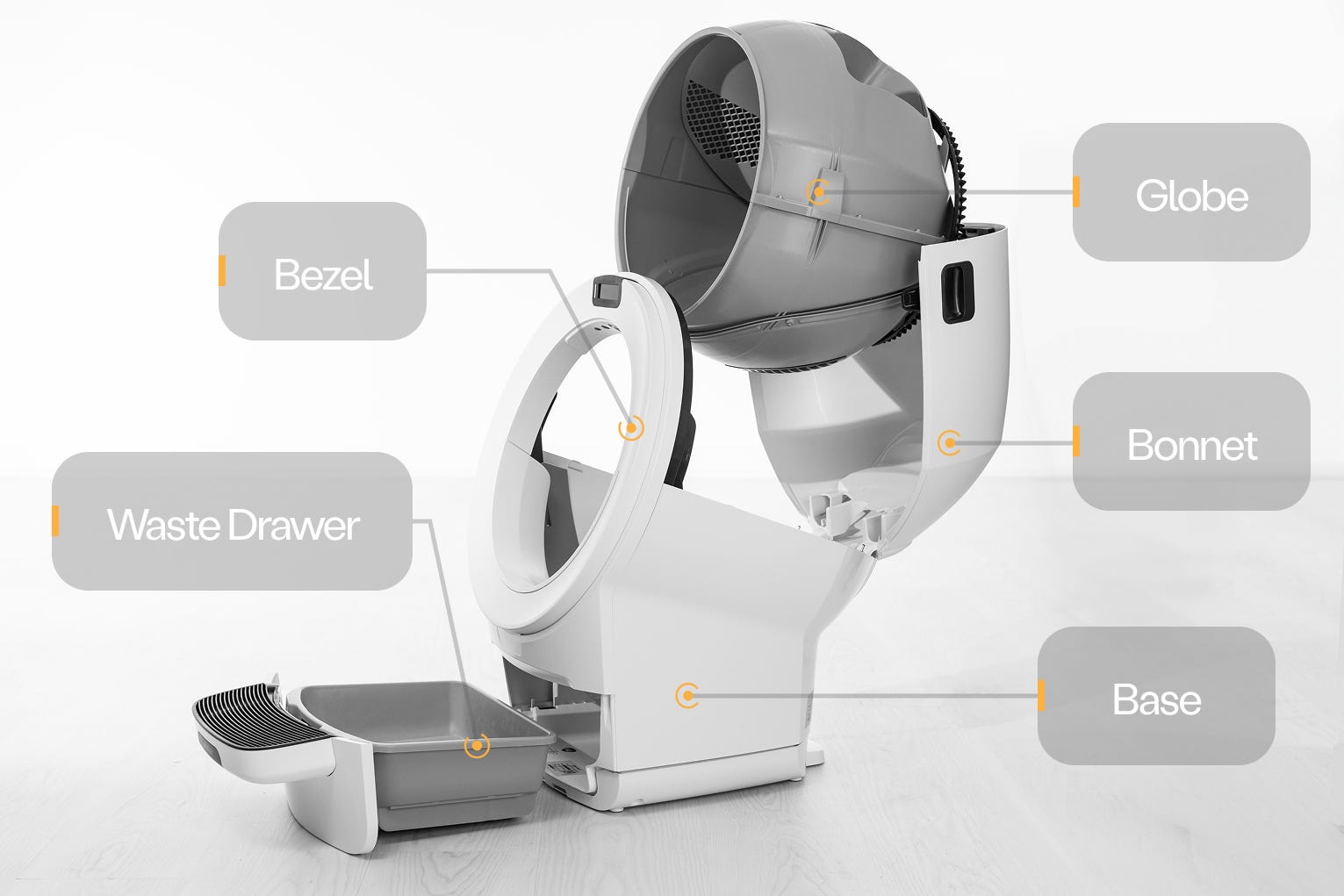

Der Litter-Robot 5 besteht aus fünf Hauptkomponenten: dem Sockel, der Blende, dem Globus, dem Abfallbehälter und der Haube.

Das Bedienfeld und der LCD-Bildschirm befinden sich oben in der Mitte des Rahmens.

Es gibt drei Arten von Tastendrücken: ein kurzer Druck, ein 3 Sekunden langer Druck und ein 6 Sekunden langer Druck.

Die meisten dieser Funktionen sind auch über die Whisker-App verfügbar.

Demontage

Hier erfahren Sie, wie Sie den Litter-Robot 5 richtig auseinandernehmen.

Vorbereitung

1. Stellen Sie sicher, dass sich das Gerät in der Ausgangsposition befindet.
2. Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.




Die Motorhaube abnehmen

1. Zum Abnehmen der Motorhaube die Verriegelungen an beiden Seiten betätigen und die Motorhaube um etwa 45° drehen, bevor sie nach oben und weggezogen wird. Sie lässt sich nicht in vollständig geöffneter Position abnehmen. Die Motorhaube beiseitelegen.



2. Falls Sie den Zaun oder anderes Zubehör montiert haben, entfernen Sie diese von der Blende.

   1. Wenn Ihre Katze nicht viel buddelt oder in der Nähe der Öffnung der Glaskugel uriniert, ist der Lünettenschutz ein optionales Zubehörteil, das anstelle des Zauns erworben werden kann.

Hinweis: Es sollte immer entweder ein Zaun oder ein Schutzgitter verwendet werden. Das Schutzgitter ermöglicht eine größere Öffnung für Ihre Katze.

Entfernen des Globus

1. Heben Sie den Globus am Griff an, während Sie den Globusschlüssel festhalten, damit er nicht in den Abfallbehälter fällt. Legen Sie beides beiseite.

2. Falls Sie den Sockel austauschen müssen, nehmen Sie den neuen Sockel jetzt aus der Verpackung und stellen ihn an der gewünschten Stelle in der Nähe einer Steckdose auf.
   1. Die neue Basisstation mit neuer Seriennummer muss in die Whisker-App integriert werden.
   2. Öffnen Sie die Whisker-App und folgen Sie den Anweisungen zur Einrichtung. Nach Abschluss der Einrichtung wird Ihr neu eingerichteter Litter-Robot 5 als neuer Roboter in der Whisker-App angezeigt.
   3. Löschen Sie Ihren alten Roboter: Wählen Sie in der Whisker-App Ihr altes Litter-Robot 5-Gerät im Dashboard aus, tippen Sie auf das Zahnradsymbol „Einstellungen“ in der oberen rechten Ecke, tippen Sie auf „Roboter löschen“ und anschließend auf „Ja“ .

Bitte beachten Sie, dass durch das Löschen des Roboters auch alle zugehörigen Daten entfernt werden.

Entfernen der Lünette

1. Falls Sie die Lünette abnehmen müssen, drücken Sie die Lünette an den Positionen 11 Uhr und 1 Uhr zusammen, um die drei oberen Schnappverschlüsse an der Unterseite der Lünette zu lösen.




2. Ziehen Sie die Oberseite der Lünette zu sich hin, um die oberen drei Schnappverschlüsse zu lösen.

3. Sobald die Oberseite der Lünette vom Litter-Robot 5 gelöst ist, ziehen Sie die Lünette nach oben, um die beiden unteren Schnappverschlüsse zu lösen und die Lünette vollständig zu entfernen.





---

Montage

Hier erfahren Sie, wie Sie den Litter-Robot 5 wieder zusammenbauen.

Einbau der Blende

1. Falls die Blende entfernt wurde, muss sie wieder eingesetzt werden. Dabei ist darauf zu achten, dass alle fünf Schnappverschlüsse eingerastet sind und die neue Blende bündig mit der Vorderseite des Litter-Robot 5 abschließt.

Installation des Globus

1. Um den Globus zu installieren, stellen Sie sicher, dass der Globusschlüssel auf der Rückseite des Globus eingesetzt ist und so ausgerichtet ist, dass die rechteckige Öffnung nach oben zeigt.



2. Halten Sie den Schlüssel fest, heben Sie den Globus an und setzen Sie ihn wieder in den Sockel ein. Der Schlüssel muss vollständig in die Tasche fallen.




3. Achten Sie darauf, dass der Griff des Globus und der Abfallanschluss nach oben zeigen, damit sich der Globus in der Nähe der Ausgangsposition befindet.




4. Das große schwarze Zahnrad auf der Rückseite des Globus sollte problemlos mit dem kleineren Antriebszahnrad im Sockel in Eingriff kommen.




5. Sobald die Kugel installiert ist, füllen Sie sie mit Müll, bis der Füllstand die MAX-Markierung im Inneren erreicht.

Montage der Motorhaube

1. Wenn die Motorhaube vollständig abgenommen wurde, drehen Sie die Motorhaube um 45° nach oben und richten Sie das Scharnier der Motorhaube an der Rückseite der Basis aus.



2. Zum Schließen der Haube drehen Sie diese nach unten über den Globus. Die Haube sollte automatisch einrasten; drücken Sie leicht darauf, um sicherzustellen, dass sie eingerastet und sicher befestigt ist.




Letzte Schritte

1. Bringen Sie alle Zubehörteile wieder an. Klicken Sie den Zaun am Globuseingang auf die Lünette. Stellen Sie sicher, dass der Zaun sicher sitzt, indem Sie die Laschen an beiden Enden des Zauns in die entsprechenden Schlitze einrasten lassen.






   1. Wenn Ihre Katze nicht viel buddelt oder in der Nähe der Öffnung der Glaskugel uriniert, ist der Lünettenschutz ein optionales Zubehörteil, das anstelle des Zauns erworben werden kann.





2. Schließen Sie das Gerät an und drücken Sie den Netzschalter .






---

Abfallschublade

Jeder Litter-Robot 5 wird mit einem 5er-Pack passgenauer Abfallbehälterbeutel geliefert. Diese Beutel sind speziell für jedes Litter-Robot-Modell gefertigt, aber ein weißer Müllbeutel mit einem Fassungsvermögen von 37–49 Litern (10–13 Gallonen) ist ebenfalls geeignet.

Weiße Säcke eignen sich am besten.

Bitte beachten Sie, dass die Füllstandsanzeige bei Verwendung eines dunklen Beutels ungenau sein kann, insbesondere wenn die Schublade leer ist. Sobald sich Klumpen in der Schublade bilden, werden die Messwerte genauer. Für präzise Füllstandsanzeigen und eine reibungslose Nutzung, inklusive Kordelzug für einfaches Entleeren, empfehlen wir die Verwendung von Litter-Robot Abfallschubladenbeuteln .

Zusammenbau der Abfallschublade

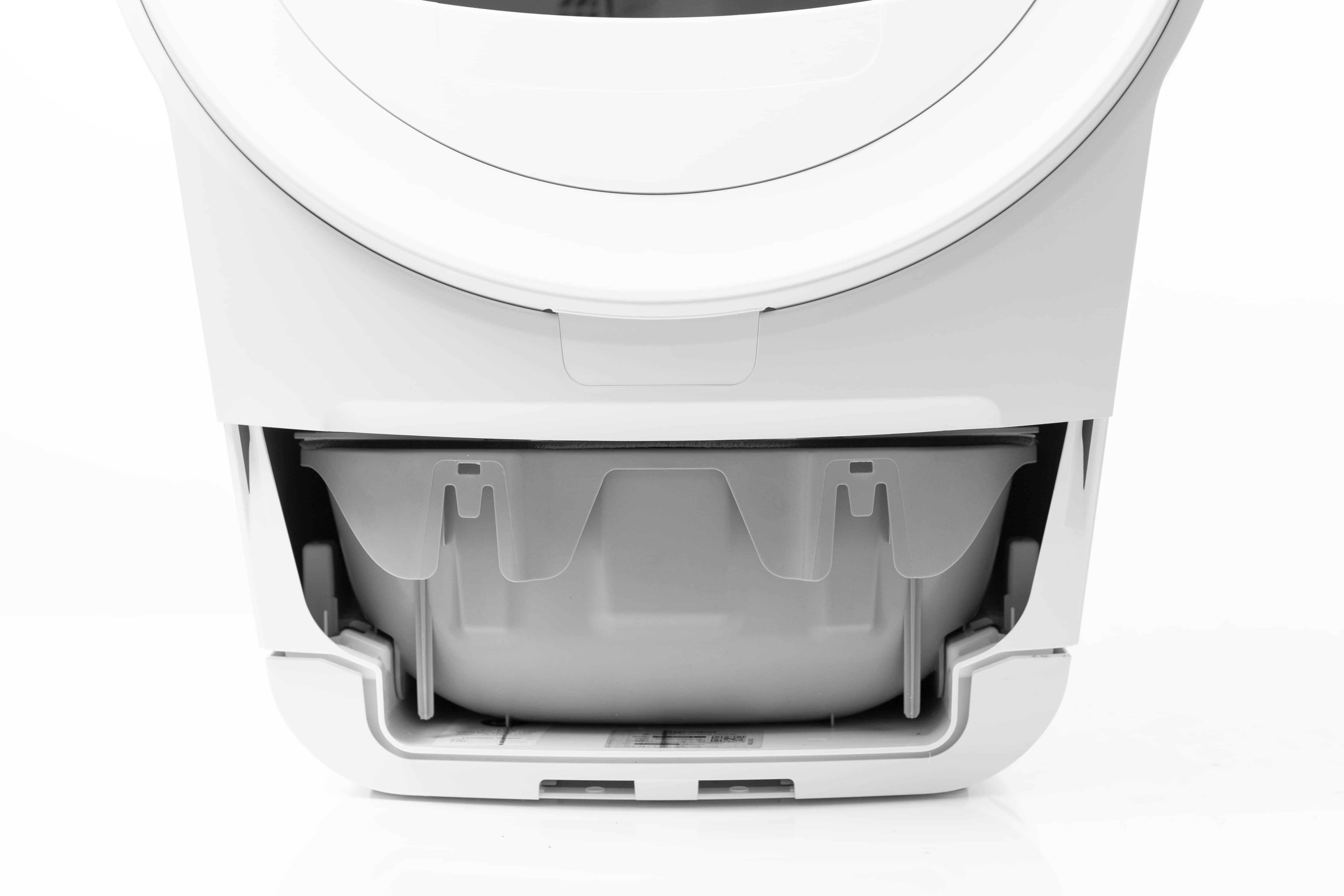

1. Ziehen Sie den Abfallbehälter aus dem Gerät heraus.

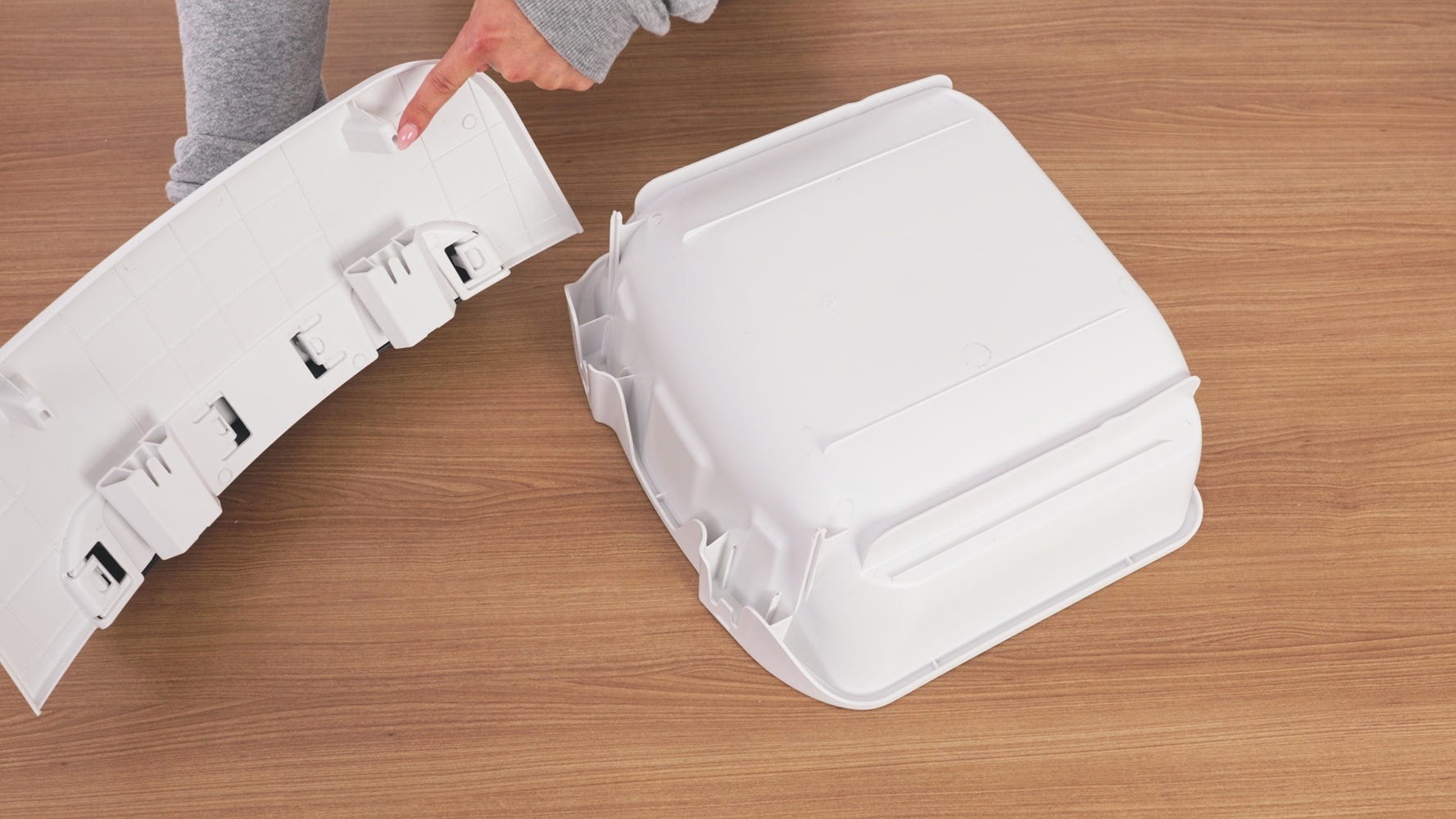

2. Die Abfallschublade verfügt über zwei Ausrichtungsschlitze, die mit den beiden Ausrichtungshaken an der Trittstufe übereinstimmen.

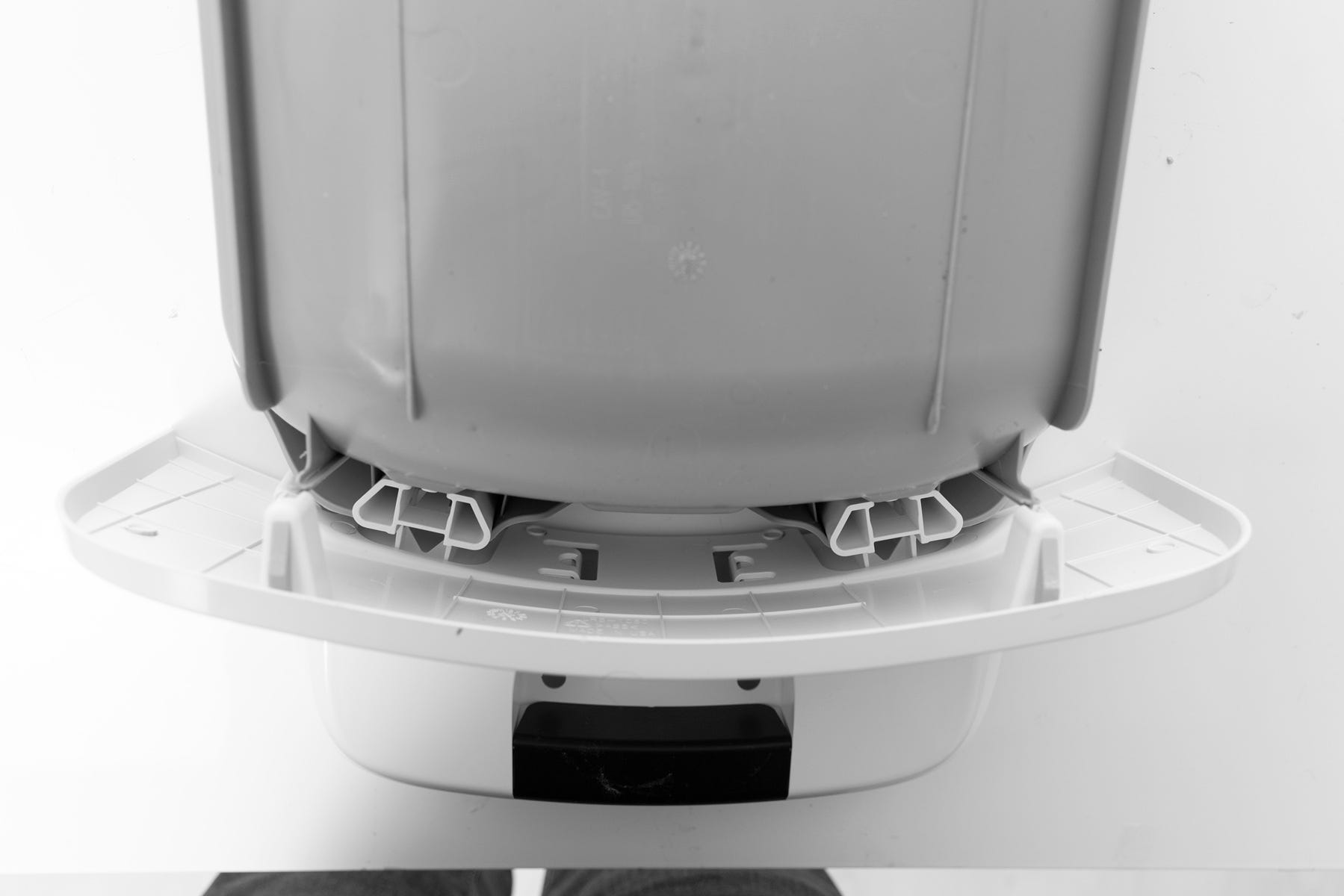

3. Legen Sie den Schubladenkorpus mit der Unterseite nach oben auf eine ebene Fläche, z. B. einen Tisch. Schieben Sie die Trittflächen in die Aussparungen der Abfallschublade.

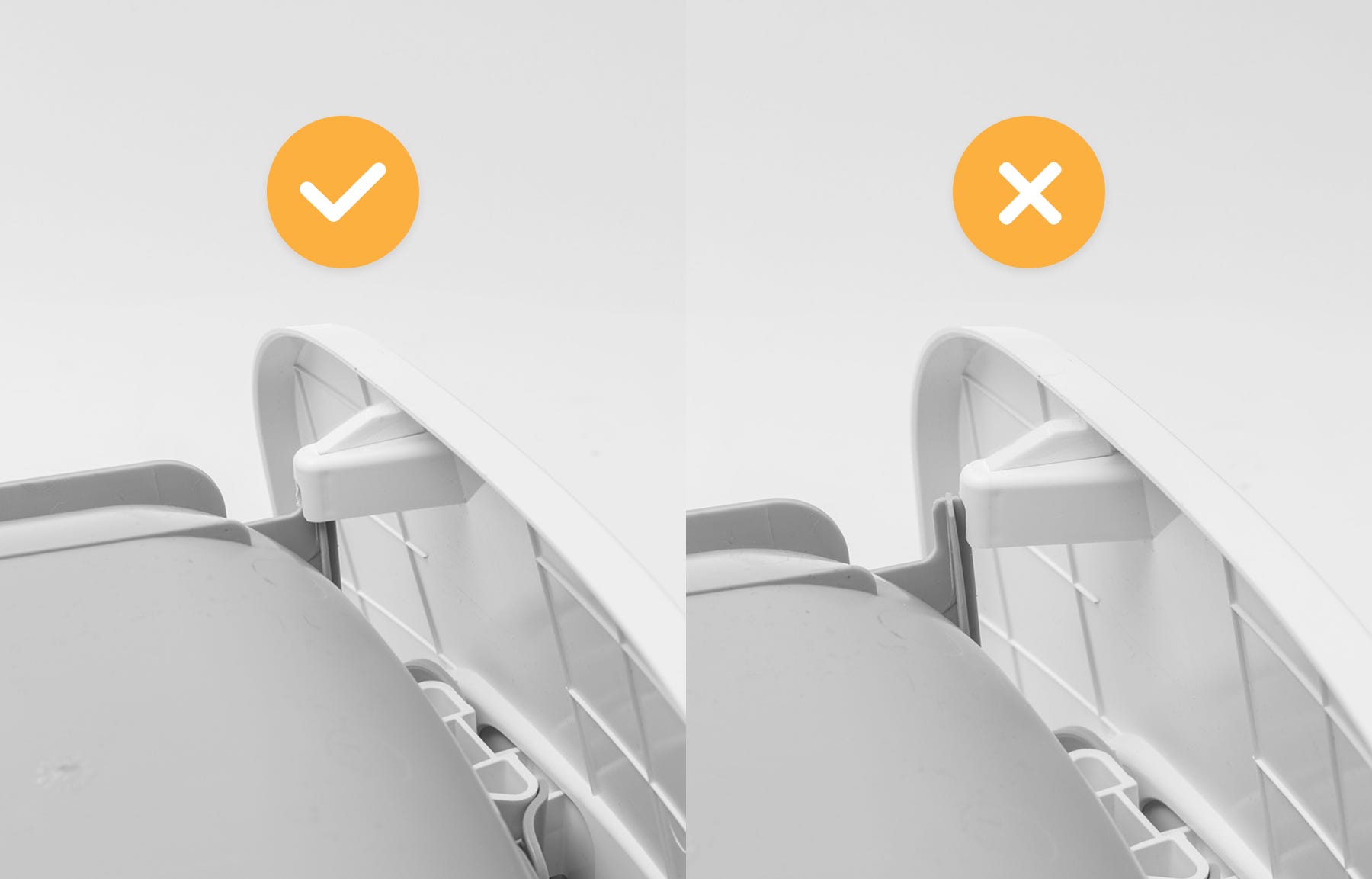

4. Stecken Sie die Stifte am Schubladenkorpus in die Montagetaschen an der Schubladenfront.



5. Halten Sie die Stifte fest und drehen Sie die Schublade so, dass sie wieder richtig herum ist. Drücken Sie den Schubladenkorpus leicht nach unten, bis Sie ein Einrasten der Stifte hören oder spüren.


Einsetzen des Abfallbehältereinsatzes

1. Um einen neuen Abfallbehältereinsatz einzusetzen, müssen Sie den Behälter aus dem Litter-Robot entnehmen. Fassen Sie einfach die Trittstufe und ziehen Sie den Behälter heraus, bis er vollständig aus dem Gerät herausragt.

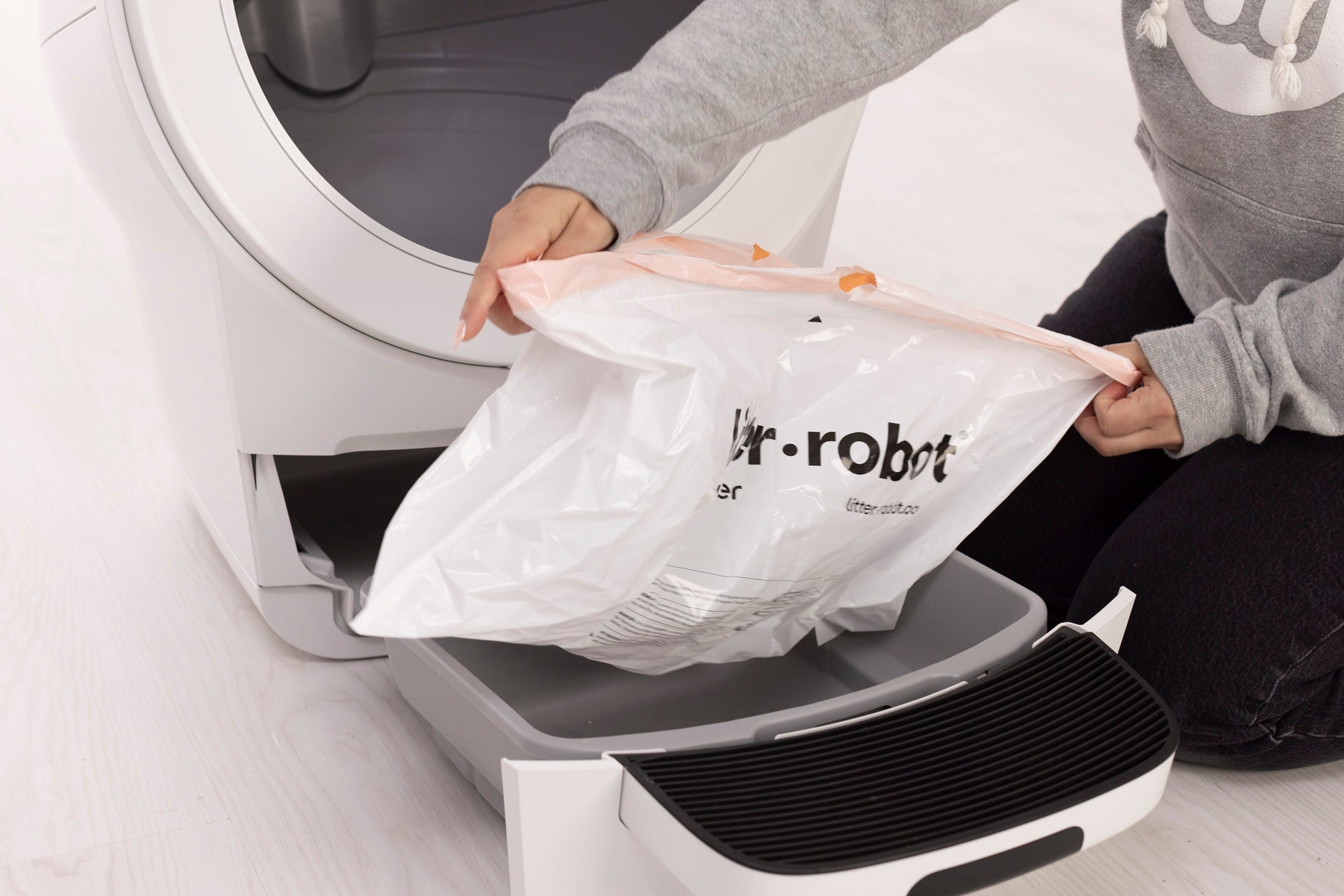

2. Nehmen Sie nun Ihren neuen Abfallbehältereinsatz und öffnen Sie ihn vollständig.



3. Schlagen Sie die Ränder des Abfallbehälters oder -beutels über den Rand des Abfallbehälters.



Der Litter-Robot 5 ist mit OmniSense®-Erkennung ausgestattet, die Laser- und Gewichtssensortechnologie nutzt, um den Füllstand der Streu- und Abfallschubladen in Echtzeit zu ermitteln.

Ausgedehnte oder nicht flach angedrückte Abfallbeutel führen dazu, dass die OmniSense®-Erkennung den Füllstand der Abfallschublade ungenau misst.

4. Achten Sie darauf, dass die Tasche flach an den Seitenwänden und dem Boden der Schublade anliegt.




5. Zum Schluss schieben Sie die Schublade wieder in das Gerät zurück.




6. Durch kurzes Drücken der Abbruchtastewerden die Gewichtssensoren auf Null gesetzt.




---

Kohlefilter

Der Litter-Robot 5 ist mit einem außen am Gehäuse angebrachten Kohlefilter ausgestattet. Befindet sich das Gehäuse in der Ausgangsposition, sitzt der Filter direkt über dem Abfallbehälter und absorbiert Gerüche.

OdorTrap®-Packs können anstelle des Kohlefilters verwendet werden. Weder der Kohlefilter noch OdorTrap® sind für den Betrieb erforderlich.

Das Filterfach fasst einen (1) Kohlefilter. Bei Verwendung eines OdorTrap®-Halters können bis zu drei (3) OdorTrap®-Packs darin platziert werden. Kohlefilter und OdorTrap®-Packs dürfen nicht gleichzeitig verwendet werden.

Installation des Litter-Robot Kohlefilters oder des OdorTrap® Halters

---
