Litter-Robot 5 & Pro: Installationsanleitung für den Globe-Beutel

Erfahren Sie, wie Sie die Gummikugel-Einlage im Litter-Robot 5 entfernen und ersetzen.

Hinweis: Entsorgen Sie nicht das Auskleidungsgewicht und die Gewichtshalterung der alten Globusauskleidung. Sie benötigen diese Teile für den Einbau der neuen Globusauskleidung.

Sie benötigen:

• Kreuzschlitzschraubendreher
• Schlitzschraubendreher oder Werkzeug zum Entfernen von Verkleidungen

Entfernen Sie den alten Litter-Robot 5 Globe Liner

1. Stellen Sie sicher, dass sich das Gerät in der Position „Start/Bereit“ befindet.

1. Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.

3. Falls Sie den Zaun oder anderes Zubehör montiert haben, entfernen Sie diese von der Blende.

4. Öffnen Sie die Motorhaube: Drücken und halten Sie die Verriegelungen an beiden Seiten der Motorhaube, heben Sie dann die Motorhaube an und drehen Sie sie in die geöffnete Position.

Hinweis: Es ist zwar nicht zwingend erforderlich, kann aber die Arbeit erleichtern, wenn die Motorhaube abgenommen ist. Ziehen Sie dazu die Motorhaube nach oben und drehen Sie sie langsam nach vorn, bis sie sich vom Rahmen hinter dem Roboter löst. Legen Sie die Motorhaube beiseite.

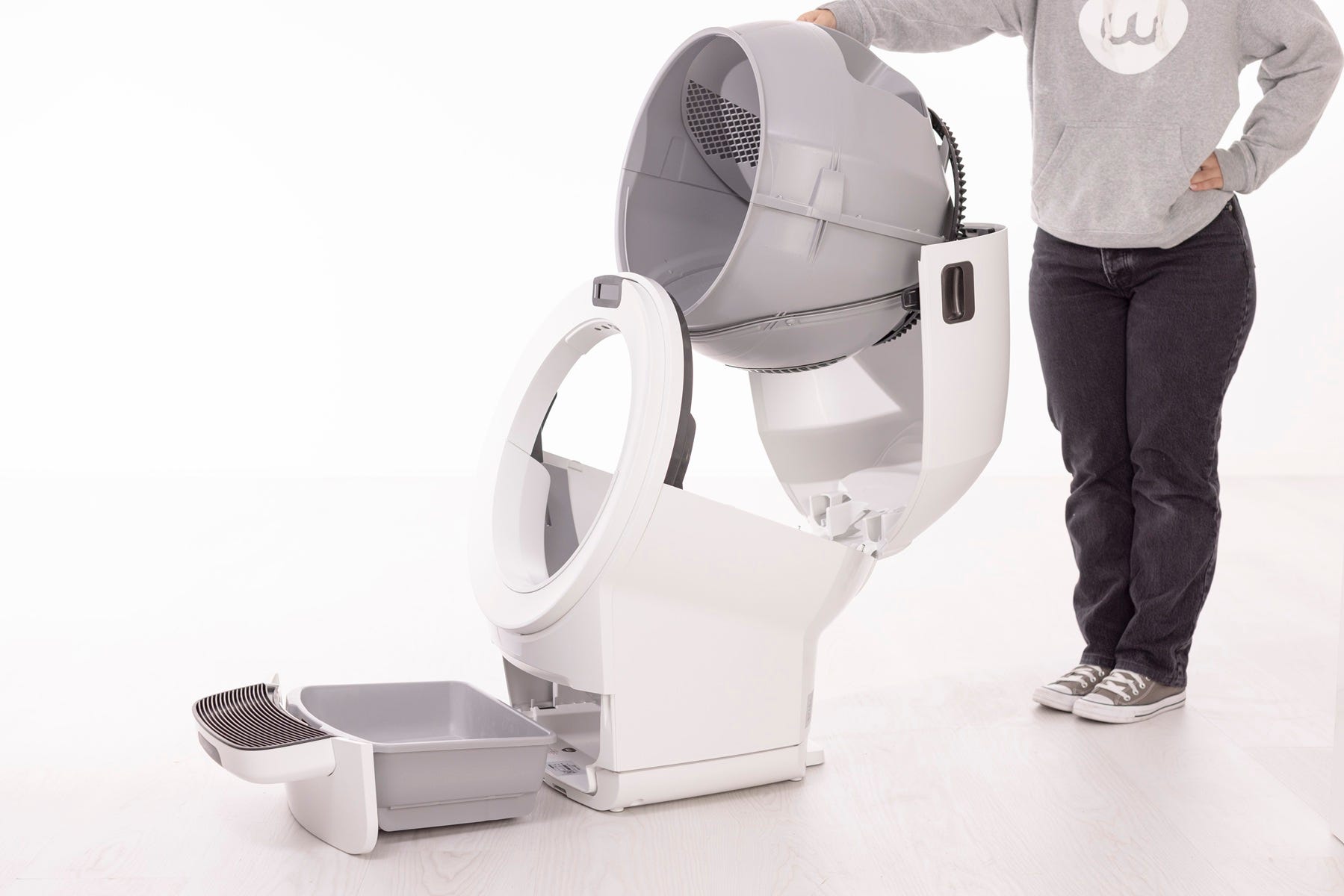

5. Globus und Schlüssel entfernen: Fassen Sie den schwarzen Griff oben am Globus, heben Sie den Globus vom Sockel und stellen Sie ihn auf den Boden. Achten Sie auf den Schlüssel, der möglicherweise von der Rückseite des Globus herausgefallen ist.

6. Entfernen Sie die vier (4) Schrauben, mit denen die schwarze Zahnradschiene an der Rückseite des Globus befestigt ist; legen Sie sie beiseite.

7. Die schwarze Zahnradschiene entfernen und beiseitelegen.

8. Entfernen Sie die sieben (7) Schrauben, die die Globuskappe und den Globus zusammenhalten; legen Sie sie beiseite.

9. Positionieren Sie den Globus wie abgebildet und heben Sie die Globuskappe ab. Sie sollte sich nun von der unteren Hälfte des Globus lösen. Legen Sie sie beiseite.

10. Entfernen Sie die Innenauskleidung aus dem Globus.

11. Den Auswuchtgewichthalter entfernen und beiseitelegen.

12. Das Einlagegewicht entfernen. Nicht wegwerfen.

Installieren Sie den neuen Litter-Robot 5 Globe Liner

1. Setzen Sie das runde Liner-Gewicht wie abgebildet mittig ein. Falten Sie die äußere Lasche über den Rand des Gewichts.

2. Setzen Sie die Gewichtshalterung auf das Linergewicht und richten Sie dann die drei Laschen an der Halterung mit den entsprechenden Schlitzen im Liner aus.

3. Setzen Sie den Einsatz auf die untere Hälfte des Globus, indem Sie die Löcher im äußeren Einsatzring mit den Schraubösen an der unteren Globushälfte ausrichten.

4. Setzen Sie die Globuskappe über den Einsatz und richten Sie die Schraubenlöcher an den Schraubenösen aus.

5. Bringen Sie die sieben (7) Kreuzschlitzschrauben an, um die Glaskugel-Einlage zwischen der unteren Glaskugel und der Glaskugelkappe zu befestigen. Nicht zu fest anziehen.

6. Legen Sie den Globus mit der Öffnung nach unten hin und setzen Sie die Zahnradschiene wieder ein. Beachten Sie die Größe der Ausrichtungsschlitze für die korrekte Orientierung.

7. Befestigen Sie die Globusschiene mit den vier (4) Kreuzschlitzschrauben an der Rückseite des Globus. Nicht zu fest anziehen.

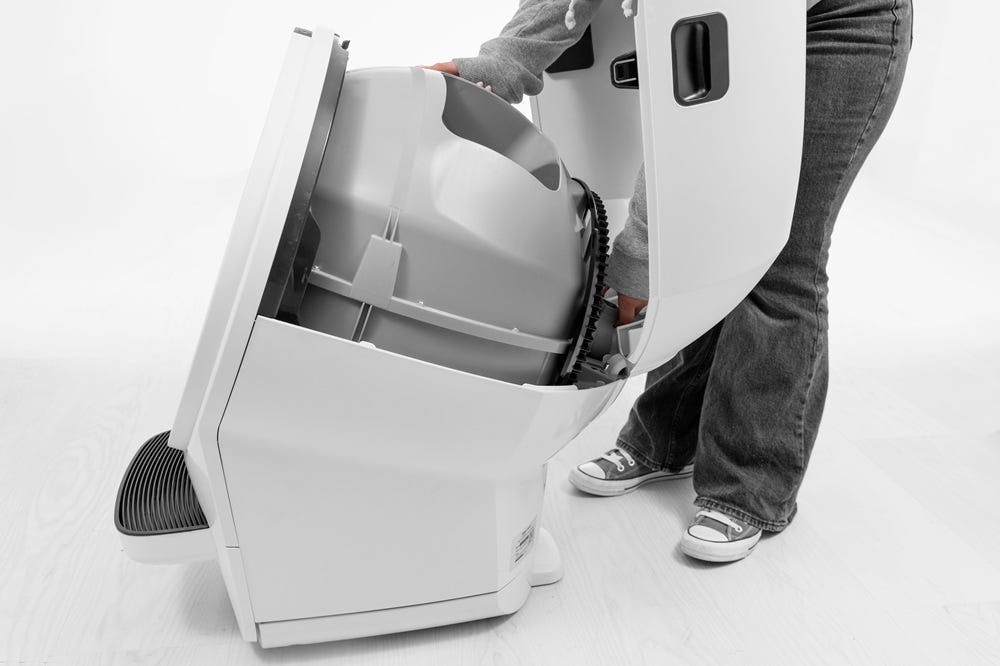

8. Bringen Sie den Globus und den Schlüssel wieder an:

   • Stellen Sie sicher, dass der Schlüssel in die Rückseite des Globus gesteckt ist. Heben Sie den Globus mit einer Hand am Griff an und halten Sie mit der anderen Hand den Schlüssel fest, während Sie den Globus in den Sockel absenken.

   • Achten Sie darauf, dass die Rückseite des Globus bündig in der hinteren Lagertasche sitzt. Das große schwarze Zahnrad auf der Rückseite des Globus muss mit dem kleinen weißen Zahnrad im Sockel fluchten.

9. Bringen Sie die Motorhaube wieder an, falls sie zuvor abgenommen wurde. Führen Sie die beiden hinteren Laschen der Motorhaube in die rechteckigen Aussparungen hinter dem Globus ein. Gegebenenfalls müssen Sie die Motorhaube leicht in eine beliebige Richtung drehen, bis sie einrastet.

10. Schließen Sie die Haube: Drehen Sie die Haube über den Globus nach unten und drücken Sie dann von oben auf die Haube, um sicherzustellen, dass sie eingerastet und sicher ist.

11. Bei Bedarf können Sie den Zaun oder anderes Zubehör wieder anbringen, indem Sie es am Globuseingang auf die Einfassung aufstecken.

12. Schließen Sie das Gerät an und schalten Sie es ein.
