Litter-Robot 5: Anleitung zur Motorinstallation

Erfahren Sie, wie Sie den Litter-Robot 5 Motor aus- und einbauen.

Benötigte Werkzeuge:

• Kreuzschlitzschraubendreher

1. Stellen Sie sicher, dass sich das Gerät in der Position „Start/Bereit“ befindet.

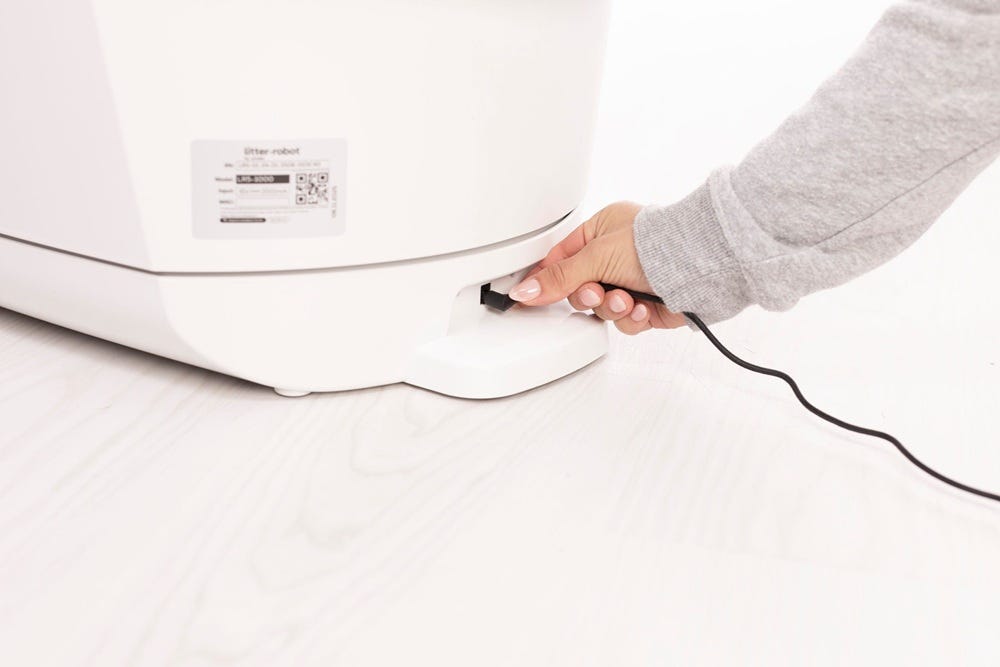

2. Drücken Sie die Zum Ausschalten des Geräts den Netzschalter drücken und anschließend den Netzstecker ziehen.

3. Falls Sie den Zaun oder anderes Zubehör montiert haben, entfernen Sie diese von der Blende.

4. Motorhaube abnehmen:

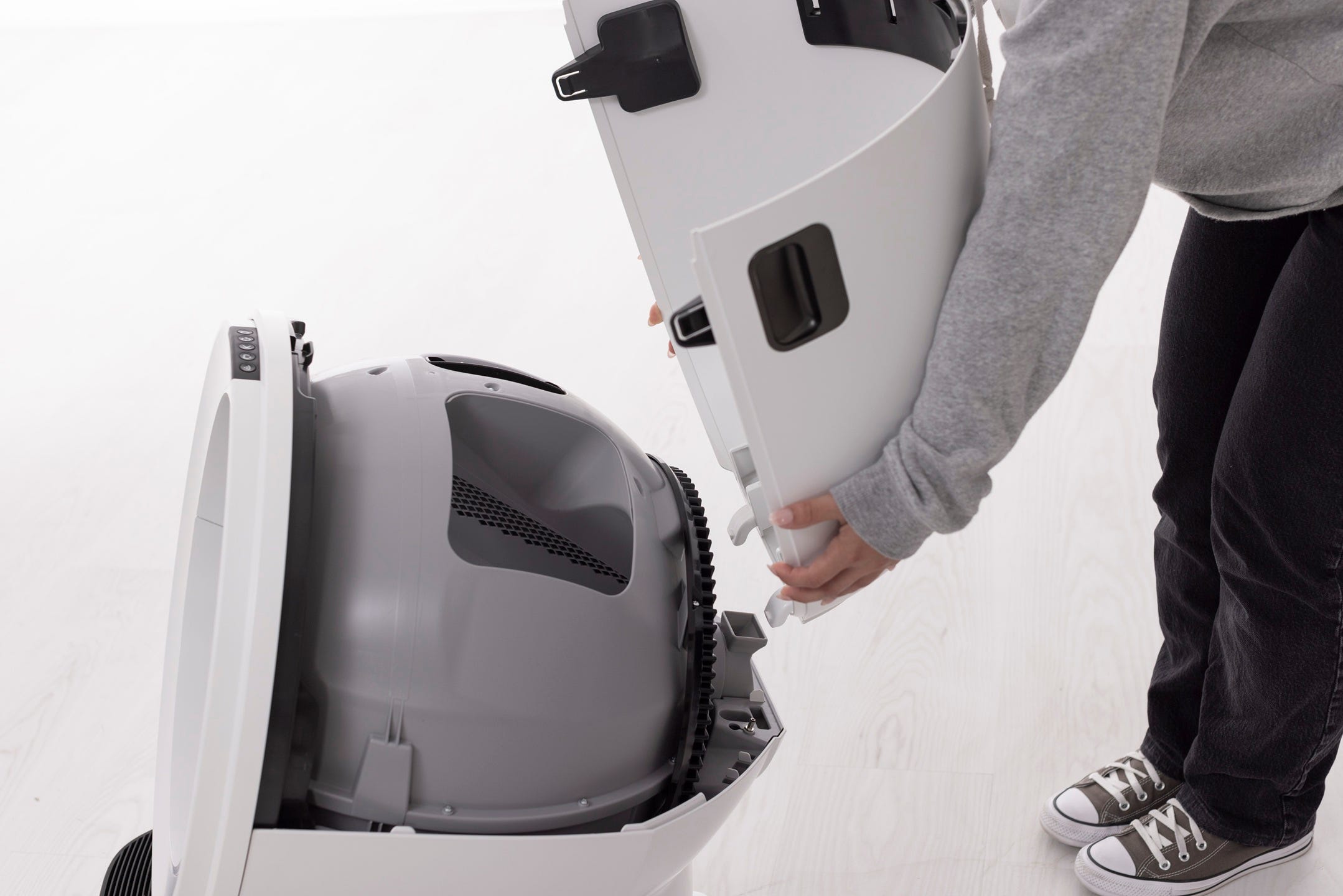

   • Drücken und halten Sie die Verriegelungen an beiden Seiten der Motorhaube, heben Sie diese dann an und drehen Sie sie um etwa 45°, bevor Sie sie nach oben und wegziehen. Legen Sie die Motorhaube beiseite.

5. Globus und Schlüssel entfernen:

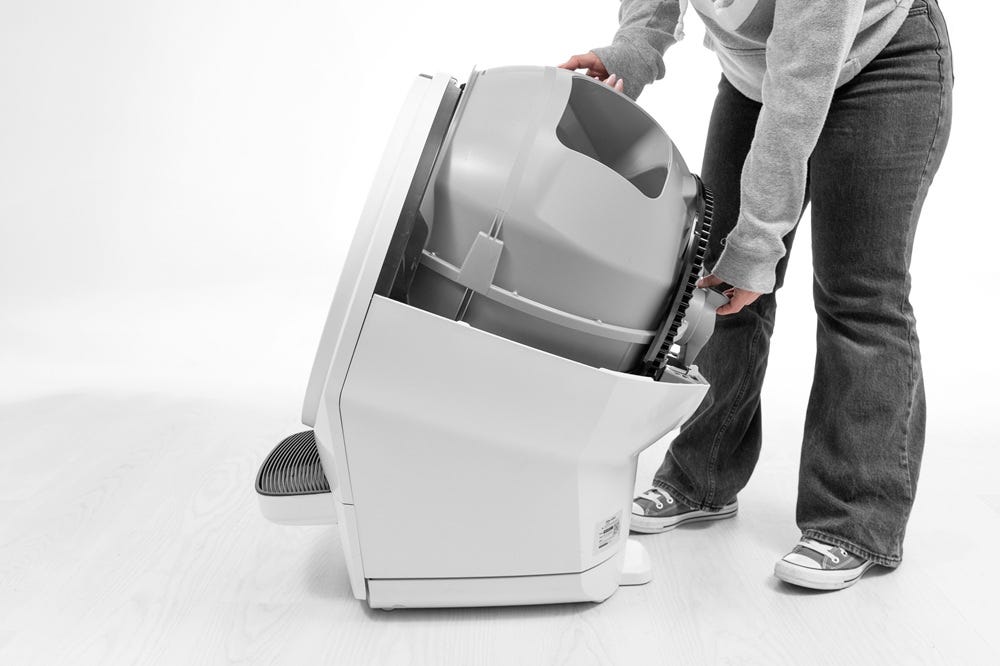

   • Fassen Sie den schwarzen Griff oben auf dem Globus, heben Sie den Globus vom Sockel und stellen Sie ihn auf den Boden. Achten Sie auf den Schlüssel, der möglicherweise von der Rückseite des Globus herausgefallen ist.

6. Suchen Sie die Motorabdeckung im Sockel. Entfernen Sie mit einem Kreuzschlitzschraubendreher die drei (3) Schrauben von der Motorabdeckung.

7. Entfernen Sie die Motorabdeckung.

8. Den Gummimotorisolator entfernen und beiseitelegen.

9. Suchen Sie den Motorkabelstecker. Halten Sie die weißen Kunststoffstecker an beiden Seiten fest und ziehen Sie sie vorsichtig auseinander, um den Motor vom Kabelbaum zu trennen. Achten Sie darauf, nicht an den Kabeln zu ziehen.

10. Heben Sie den Motor vorsichtig aus dem Gerät. Achten Sie darauf, die kleine grüne Platine nicht zu beschädigen.

11. Bauen Sie den neuen Motor ein:

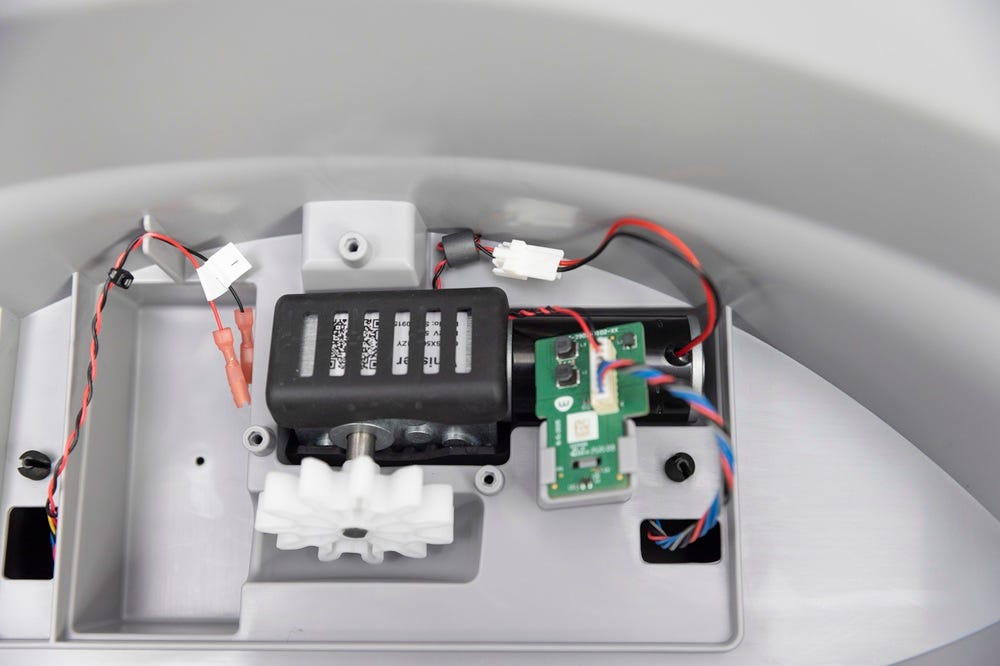

    • Den Motor vorsichtig in Position absenken.

    • Verbinden Sie den Motorkabelstecker mit dem Kabelbaumstecker.

12. Prüfen Sie, ob der Motor ordnungsgemäß im Gummimotorisolator sitzt.

13. Setzen Sie den Gummimotorisolator oben auf den Motor.

14. Stellen Sie sicher, dass der Motorkabelanschluss nicht im Weg ist und die Abdeckung nicht daran hindert, ordnungsgemäß an ihrem Platz zu sitzen.

15. Bringen Sie die Motorabdeckung mit den drei (3) Kreuzschlitzschrauben wieder an – ziehen Sie sie nicht zu fest an.

16. Bringen Sie den Globus und den Schlüssel wieder an:
    • Stellen Sie sicher, dass der Schlüssel in die Rückseite des Globus gesteckt ist. Heben Sie den Globus mit einer Hand am Griff an und halten Sie mit der anderen Hand den Schlüssel fest, während Sie den Globus in den Sockel absenken.
    • Achten Sie darauf, dass die Rückseite des Globus bündig in der hinteren Lagertasche sitzt. Das große schwarze Zahnrad auf der Rückseite des Globus muss mit dem kleinen weißen Zahnrad im Sockel fluchten.

17. Ersetzen Sie die Motorhaube:

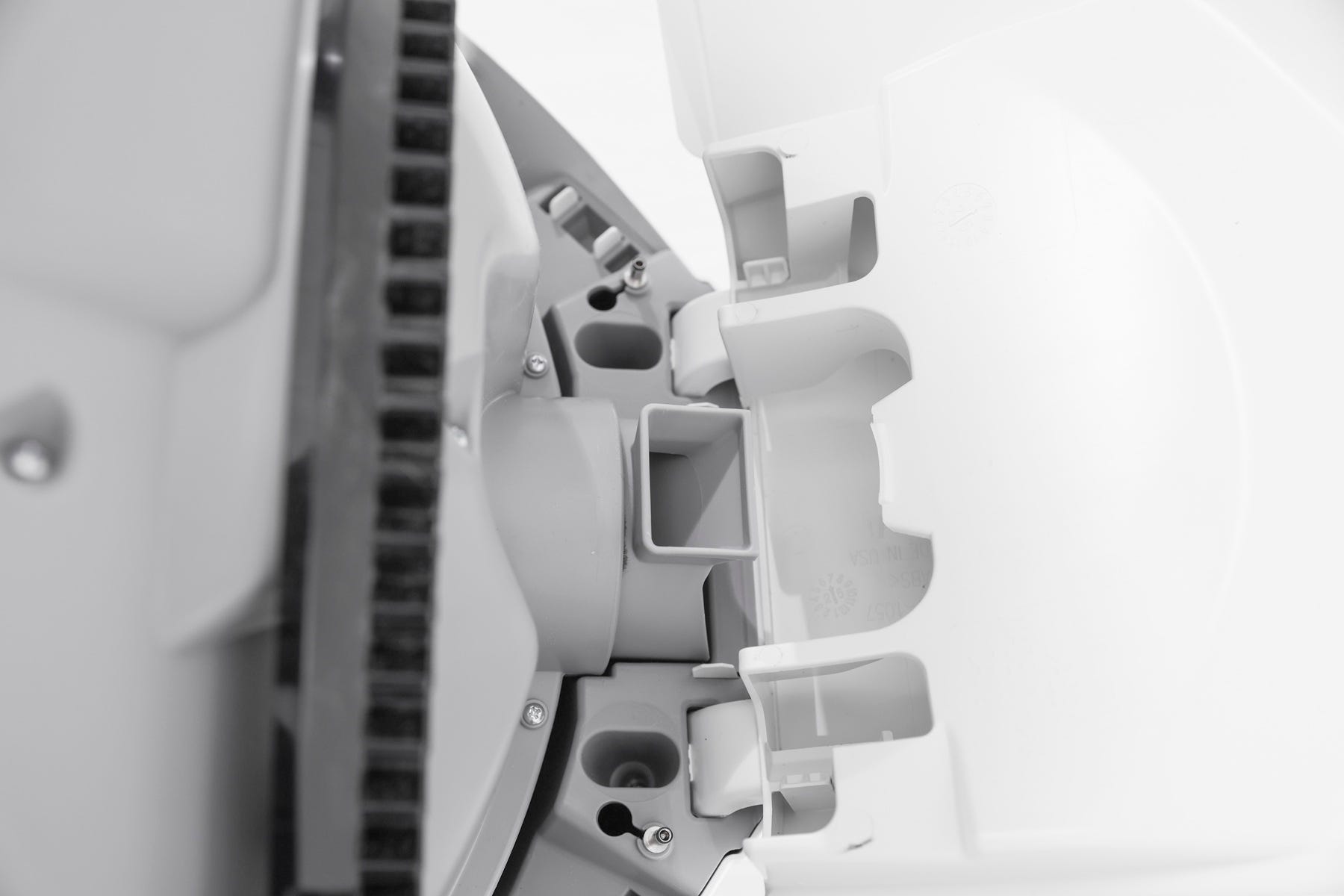

    • Setzen Sie die beiden hinteren Laschen der Motorhaube in die rechteckigen Aussparungen hinter dem Globus ein. Gegebenenfalls müssen Sie die Motorhaube leicht in eine der beiden Richtungen drehen, bis sie einrastet.

• Klappen Sie die Haube über den Globus nach unten und drücken Sie dann von oben auf die Haube, um sicherzustellen, dass sie eingerastet und sicher befestigt ist.

18. Bei Bedarf können Sie den Zaun oder anderes Zubehör wieder anbringen, indem Sie es am Globuseingang auf die Einfassung aufstecken.

19. Schließen Sie das Gerät wieder an und schalten Sie es ein.
