Litter-Robot 5 & Pro: Installationsanleitung für Dichtungsstreifen

Der Litter-Robot 5 ist mit Bürstendichtungen ausgestattet, die sich entlang des unteren Gehäuseteils, der Lünette und des Abfallbehälters befinden. Diese Packung enthält alle für den Litter-Robot 5 passenden Dichtungsstreifen.

Erfahren Sie, wie Sie die Dichtungsstreifen des Litter-Robot 5 an verschiedenen Stellen des Geräts anbringen. Die Dichtungsstreifen tragen zur Geruchsreduzierung bei und verhindern, dass Katzenstreu und Abfall zwischen den Teilen austreten.

Schnellzugriff

Montage der Dichtungsstreifen für den Litter-Robot 5

Bringen Sie Dichtungsstreifen an der Unterseite der Lünette an, um zu verhindern, dass Staub und Abfall zwischen Glaskugel und Lünette austreten.

Benötigte Werkzeuge:

• (2) Lünettendichtungsstreifen: 11,5 Zoll (29,2 cm)
• Spachtel oder Schlitzschraubendreher (optional)
• Klebeband
• Reinigungsalkohol

1. Entfernen Sie jegliches Zubehör (falls installiert).

2. Entfernen Sie die Lünette:
   • Fassen Sie die Lünette an der 11-Uhr- und 1-Uhr-Position an, drücken Sie sie zusammen und ziehen Sie sie vom Gerät ab. Wiederholen Sie diesen Schritt gegebenenfalls im unteren Bereich der Lünette, bis sie sich vollständig löst.

3. Ermitteln Sie die Stelle an der Unterseite der Blende entlang der hinteren Kante, an der die Dichtungsstreifen angebracht werden sollen.

4. Falls hier bereits Dichtungsstreifen angebracht sind, müssen Sie den alten Streifen und alle Klebereste entfernen, um den neuen Dichtungsstreifen anzubringen. Heben Sie dazu mit einem Spachtel, einem Schlitzschraubendreher oder Ihrem Fingernagel eine Ecke des Streifens an und ziehen Sie ihn ab.

• Alternativ können Sie auch 9,5 mm breite Streifen stabiles Klebeband verwenden. Kleben Sie das Klebeband auf die Klebereste, reiben Sie es fest an und ziehen Sie es ab. Wiederholen Sie den Vorgang bei Bedarf. Entfernen Sie eventuelle Klebereste mit Reinigungsalkohol.

5. Ziehen Sie die Schutzfolie vom ersten Dichtungsstreifen ab. Richten Sie ein Ende des Streifens an der Mittelrippe und der Kante der Lünette aus und drücken Sie ihn dann fest.

6. Den restlichen Teil des Dichtungsstreifens so anbringen, dass die Dichtung zwischen der Kante und den kleinen Rippen liegt.

7. Wiederholen Sie den Vorgang für den zweiten Siegelstreifen:
   • Entfernen Sie die Schutzfolie vom Kleber und platzieren Sie ein Ende des Streifens neben dem vorherigen. Folgen Sie dann der Kante, um den restlichen Teil des Dichtungsstreifens anzubringen.

8. Ersetzen Sie die Lünette:
   • Richten Sie die Blende so aus, dass die Aussparung um das Bedienfelddisplay passt. Legen Sie, wie abgebildet, jeweils eine Hand auf jede Seite der Blende in der Nähe der Haken.
   • Drücken Sie den äußeren Rand der Lünette nach innen und arbeiten Sie sich dabei an jeder Seite nach unten vor, bis die Lünette vollständig einrastet.
   • Stellen Sie sicher, dass sich der kleine Schnappverschluss (GRÜNER Pfeil) unter dem LCD-Bildschirm befindet.

• Stellen Sie sicher, dass die Lünette korrekt montiert ist. Alle vier Schnappverschlüsse müssen eingerastet sein (siehe unten).

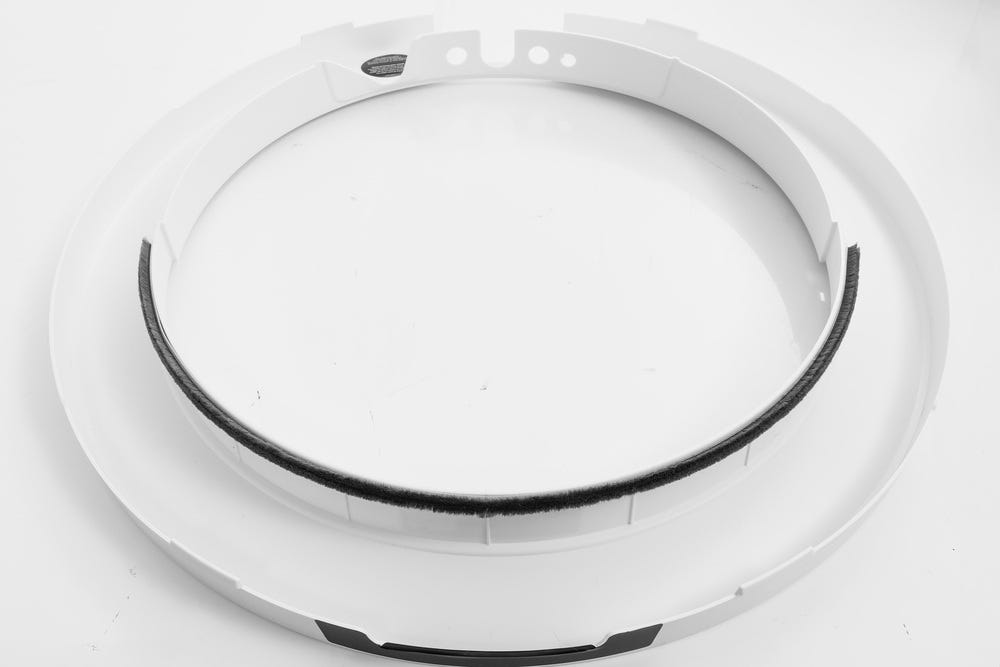

9. Beachten Sie, dass die Dichtungsstreifen möglicherweise leicht hinter dem unteren Rand der Lünette sichtbar sind.

Installation der Dichtungsstreifen für den unteren Abfallanschluss des Litter-Robot 5

Bringen Sie Dichtungsstreifen am unteren Abflussanschluss an, um Gerüche zu reduzieren.

Benötigte Werkzeuge:

• (2) seitliche Dichtungsstreifen: 10,25 Zoll (26 cm)

• (1) vorderer Dichtungsstreifen 14,4 Zoll (36,6 cm)

• (1) hintere Dichtungsleiste: 13,5 Zoll (34,3 cm)

• Tisch oder Kiste mit einer Höhe von mindestens 34,3 cm (13,5 Zoll).

• Spachtel oder Schlitzschraubendreher (optional)

• Klebeband

• Reinigungsalkohol

1. Stellen Sie sicher, dass sich das Gerät in der Position „Start/Bereit“ befindet.

1. Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.

3. Falls Sie den Zaun oder anderes Zubehör montiert haben, entfernen Sie diese von der Blende.

4. Motorhaube abnehmen:

   • Drücken und halten Sie die Verriegelungen an beiden Seiten der Motorhaube, heben Sie dann die Motorhaube an und drehen Sie sie in die geöffnete Position.

• Ziehen Sie die Motorhaube nach oben und drehen Sie sie langsam nach vorn, bis sie sich vom Rahmen hinter dem Roboter löst. Legen Sie die Motorhaube beiseite.

5. Globus und Schlüssel entfernen:

   • Fassen Sie den schwarzen Griff oben auf dem Globus, heben Sie den Globus vom Sockel und stellen Sie ihn auf den Boden. Achten Sie auf den Schlüssel, der möglicherweise aus der Rückseite des Globus herausgefallen ist.

6. Nehmen Sie die Abfallschublade aus dem Unterteil und stellen Sie sie beiseite.

7. Nehmen Sie einen Tisch oder eine Kiste mit einer Höhe von mindestens 34,3 cm (13,5 Zoll), drehen Sie die Basiseinheit um und stellen Sie sie so auf den Tisch oder die Kiste, dass die Lünette über den Rand hinausragt.

8. Suchen Sie die alten Dichtungsstreifen des unteren Abflussanschlusses. Heben Sie mit einem Spachtel, einem Schlitzschraubendreher oder Ihrem Fingernagel eine Ecke eines Streifens an und ziehen Sie alle vier (4) Streifen ab.

9. Damit die neuen Dichtungsstreifen gut haften, entfernen Sie jegliche Verschmutzungen und Reste alter Streifen. Verwenden Sie dazu 9,5 mm breite Streifen stabiles Klebeband. Kleben Sie das Klebeband auf die Verschmutzungen, drücken Sie es fest an und ziehen Sie es ab. Wiederholen Sie den Vorgang rund um die Öffnung. Reinigen Sie eventuelle Klebereste mit Reinigungsalkohol.

10. Ersetzen Sie zuerst die (2) seitlichen Dichtungsstreifen (diese sind 10,25 Zoll (26 cm) lang):
    • Ziehen Sie die Schutzfolie vom ersten Siegelstreifen ab.
    • Beginnen Sie hinten und legen Sie den Streifen entlang der Führungslinie nach vorne. Fahren Sie mit dem Finger einige Male mit festem Druck über den Streifen, um die Haftung zu gewährleisten.
    • Wiederholen Sie den Vorgang mit dem anderen Dichtungsstreifen.

11. Fahren Sie mit dem hinteren Dichtungsstreifen fort, der 34,3 cm (13,5 Zoll) lang ist. Platzieren Sie den hinteren Dichtungsstreifen vor der Führungslinie. Fahren Sie mit dem Finger einige Male mit festem Druck über den Streifen, um die Haftung zu gewährleisten.

12. Nehmen Sie nun den vorderen Dichtungsstreifen. Dieser ist 36,6 cm lang und hat an einer Seite kleine Einkerbungen. Platzieren Sie den vorderen Dichtungsstreifen zwischen den Führungslinien, sodass die Einkerbungen nach außen zeigen. Fahren Sie mit dem Finger einige Male mit festem Druck über den Streifen, um die Haftung zu gewährleisten.

13. Stellen Sie die Basiseinheit aufrecht auf den Boden.

14. Bringen Sie den Globus und den Schlüssel wieder an:
    • Stellen Sie sicher, dass der Schlüssel in die Rückseite des Globus gesteckt ist. Heben Sie den Globus mit einer Hand am Griff an und halten Sie mit der anderen Hand den Schlüssel fest, während Sie den Globus in den Sockel absenken.
    • Achten Sie darauf, dass die Rückseite des Globus bündig in der hinteren Lagertasche sitzt. Das große schwarze Zahnrad auf der Rückseite des Globus muss mit dem kleinen weißen Zahnrad im Sockel fluchten.

15. Ersetzen Sie die Motorhaube:
    • Setzen Sie die beiden hinteren Laschen der Motorhaube in die rechteckigen Aussparungen hinter dem Globus ein. Gegebenenfalls müssen Sie die Motorhaube leicht in eine der beiden Richtungen drehen, bis sie einrastet.

• Klappen Sie die Haube über den Globus nach unten und drücken Sie dann von oben auf die Haube, um sicherzustellen, dass sie eingerastet und sicher befestigt ist.

16. Schieben Sie die Abfallschublade wieder in den Sockel.

17. Bei Bedarf können Sie den Zaun oder anderes Zubehör wieder anbringen, indem Sie es am Globuseingang auf die Einfassung aufstecken.

18. Schließen Sie das Gerät an und schalten Sie es ein.

Installation der Dichtungsstreifen für den oberen Abfallanschluss des Litter-Robot 5

Bringen Sie Dichtungsstreifen am oberen Abflussstutzen an, um Gerüche zu reduzieren.

Benötigte Werkzeuge:

• (1) vorderer Dichtungsstreifen: 13,5 Zoll (34,3 cm)
• (2) seitliche Dichtungsstreifen: 6 Zoll (15,25 cm)
• (1) hintere Dichtungsleiste: 12 Zoll (30,5 cm)
• Spachtel oder Schlitzschraubendreher (optional)
• Klebeband
• Reinigungsalkohol

1. Stellen Sie sicher, dass sich das Gerät in der Position „Start/Bereit“ befindet.

2. Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.

3. Falls Sie einen Zaun oder anderes Zubehör installiert haben, entfernen Sie dieses von der Blende.

4. Motorhaube abnehmen:

   • Drücken und halten Sie die Verriegelungen an beiden Seiten der Motorhaube, heben Sie dann die Motorhaube an und drehen Sie sie in die geöffnete Position.

• Ziehen Sie die Motorhaube nach oben und drehen Sie sie langsam nach vorn, bis sie sich vom Rahmen hinter dem Roboter löst. Legen Sie die Motorhaube beiseite.

5. Globus und Schlüssel entfernen:

   • Fassen Sie den schwarzen Griff oben auf dem Globus, heben Sie den Globus vom Sockel und stellen Sie ihn auf den Boden. Achten Sie auf den Schlüssel, der möglicherweise aus der Rückseite des Globus herausgefallen ist.

6. Suchen Sie die alten Dichtungsstreifen des oberen Abflussanschlusses im Gehäuse. Heben Sie mit einem Spachtel, einem Schlitzschraubendreher oder Ihrem Fingernagel eine Ecke eines Streifens an und ziehen Sie alle vier (4) Streifen ab.

7. Damit die neuen Dichtungsstreifen gut haften, entfernen Sie jegliche Verschmutzungen und Reste alter Streifen. Verwenden Sie dazu 9,5 mm breite Streifen stabiles Klebeband. Kleben Sie das Klebeband auf die Verschmutzungen, drücken Sie es fest an und ziehen Sie es ab. Wiederholen Sie den Vorgang rund um die Öffnung. Reinigen Sie eventuelle Klebereste mit Reinigungsalkohol.

8. Ersetzen Sie zuerst den vorderen Dichtungsstreifen (34,3 cm lang). Ziehen Sie die Schutzfolie vom Klebeband ab und platzieren Sie den Streifen entlang der Führungslinie. Drücken Sie den Streifen mehrmals mit dem Finger fest an, um die Haftung zu gewährleisten.

9. Bringen Sie anschließend die beiden seitlichen Dichtungsstreifen (15,25 cm lang) an. Platzieren Sie diese direkt neben dem vorderen Dichtungsstreifen entlang der Innenseite der Streifenführung. Drücken Sie den Streifen fest an, um eine gute Haftung zu gewährleisten.

10. Bringen Sie abschließend die 30,5 cm lange hintere Dichtungsleiste wieder an. Drücken Sie die Leiste fest an, um eine gute Haftung zu gewährleisten.

11. Bringen Sie den Globus und den Schlüssel wieder an:

    • Stellen Sie sicher, dass der Schlüssel in die Rückseite des Globus gesteckt ist. Heben Sie den Globus mit einer Hand am Griff an und halten Sie mit der anderen Hand den Schlüssel fest, während Sie den Globus in den Sockel absenken.

    • Achten Sie darauf, dass die Rückseite des Globus bündig in der hinteren Lagertasche sitzt. Das große schwarze Zahnrad auf der Rückseite des Globus muss mit dem kleinen weißen Zahnrad im Sockel fluchten.

12. Ersetzen Sie die Motorhaube:

    • Setzen Sie die beiden hinteren Laschen der Motorhaube in die rechteckigen Aussparungen hinter dem Globus ein. Gegebenenfalls müssen Sie die Motorhaube leicht in eine der beiden Richtungen drehen, bis sie einrastet.

• Drehen Sie die Haube über den Globus nach unten und drücken Sie von oben auf die Haube, um sicherzustellen, dass sie eingerastet und sicher befestigt ist.

13. Bei Bedarf können Sie den Zaun oder anderes Zubehör wieder anbringen, indem Sie es am Globuseingang auf die Einfassung aufstecken.

14. Schließen Sie das Gerät an und schalten Sie es ein.

15. Führen Sie zwei Reinigungszyklen durch, um sicherzustellen, dass sich die neuen Dichtungsstreifen nicht lösen. Beobachten Sie die Drehung des Ablassventils über dem Abfallanschlussbereich. Wenn die Dichtungen nicht ausreichend haften, könnten sie durch die rotierende Kugel angehoben werden und einen Überlastungs- oder Kugelpositionsfehler verursachen.
