Litter-Robot 5 & Pro: Montage- und Demontageanleitung für die Abfallschublade

Die Abfallschublade des Litter-Robot 5 ist für einfaches Herausnehmen, Reinigen und Wiedereinsetzen konzipiert. Befolgen Sie die nachstehenden Schritte, um die Abfallschublade ordnungsgemäß zu montieren und zu demontieren.

Bevor Sie beginnen

Benötigte Teile

• Abfallbehälterkorpus
• Vorderseite des Abfallbehälters und Stufe
• Abfallbehälter-Einlage

Zusammenbau der Abfallschublade

1. Ziehen Sie den Abfallbehälter aus dem Gerät heraus.

2. Die Abfallschublade verfügt über zwei Ausrichtungsschlitze, die mit den beiden Ausrichtungshaken an der Trittstufe übereinstimmen.

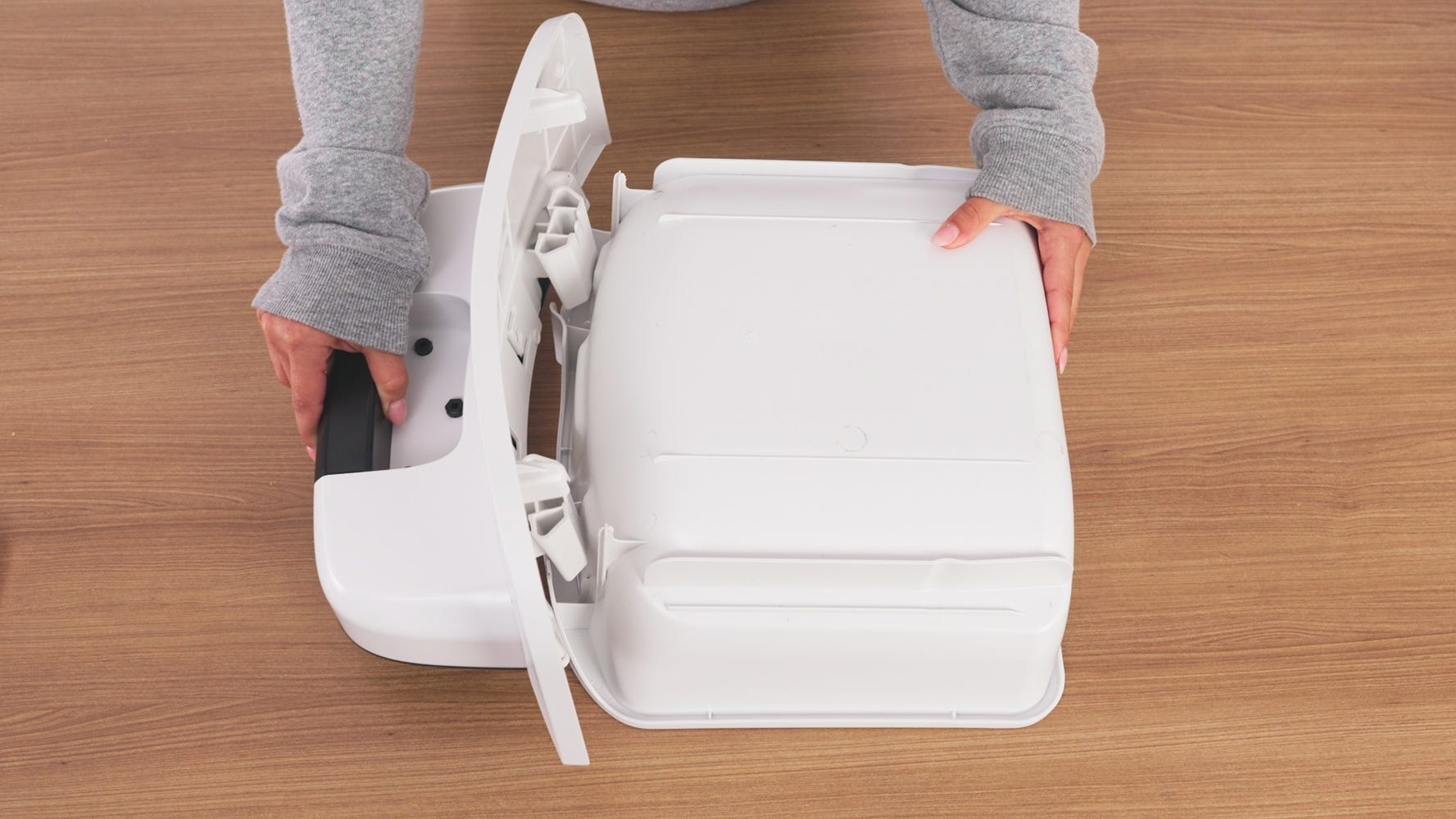

3. Legen Sie den Schubladenkorpus mit der Unterseite nach oben auf eine ebene Fläche, z. B. einen Tisch. Schieben Sie die Trittflächen in die Aussparungen der Abfallschublade.

4. Stecken Sie die Stifte am Schubladenkorpus in die Montagetaschen an der Schubladenfront.

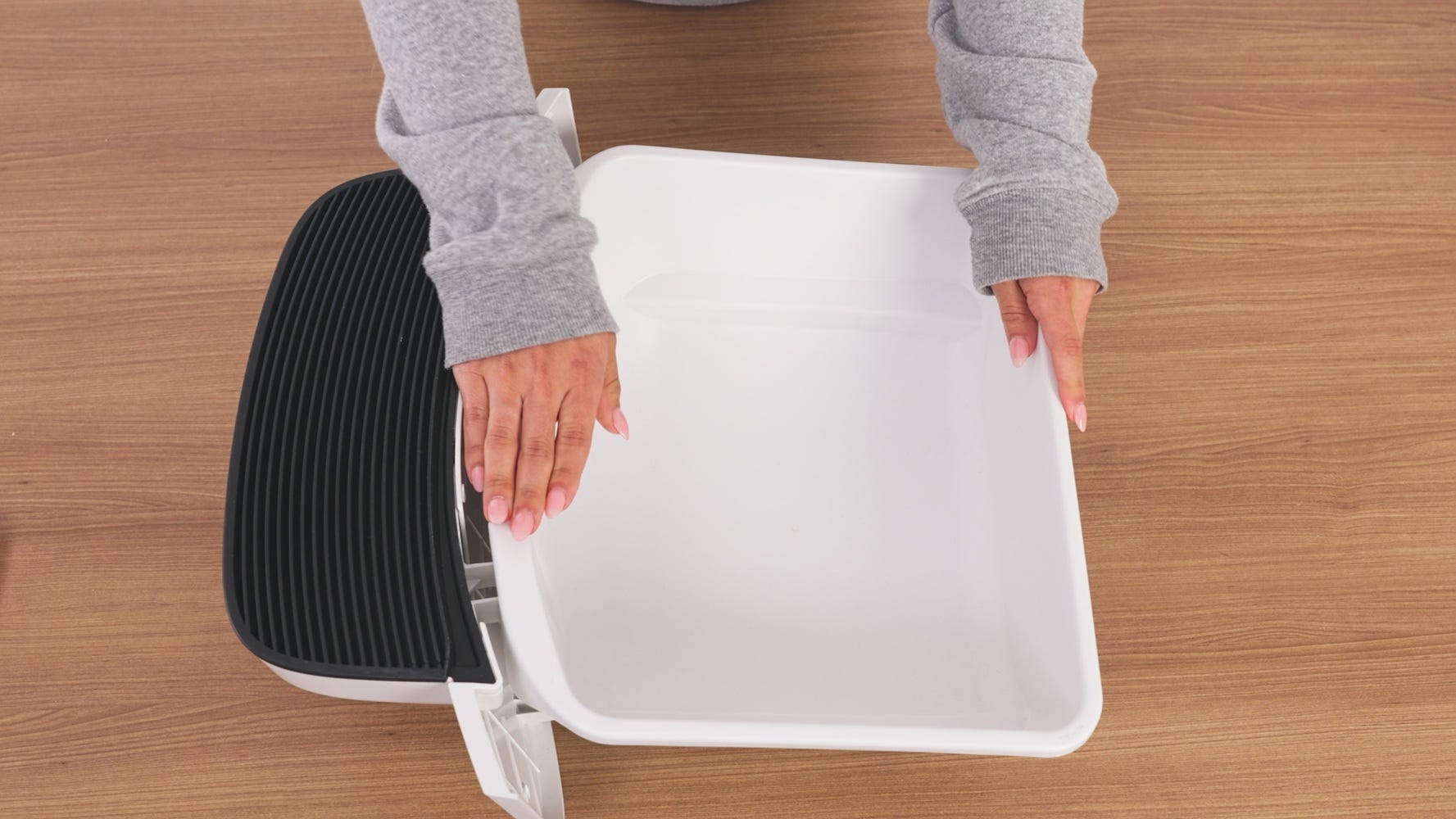

5. Halten Sie die Stifte fest und drehen Sie die Schublade so, dass sie wieder richtig herum ist. Drücken Sie den Schubladenkorpus leicht nach unten, bis Sie ein Einrasten der Stifte hören oder spüren.

6. Setzen Sie die Schubladeneinlage ein und streichen Sie sie glatt an den Seiten und am Boden an, um sicherzustellen, dass die Anzeige „Schublade voll“ (DFI) ordnungsgemäß funktioniert.

7. Schieben Sie die Schublade wieder ein und drücken Sie kurz die Abbruchtaste.


Erfolgreiche Montage: Die Abfallschublade sollte sich leicht in den Sockel schieben lassen, wobei die Trittstufe fest angebracht und die Einlage korrekt eingesetzt sein muss.

Demontage der Abfallschublade

1. Um die Stufe vom Schubladenkorpus zu entfernen, drücken Sie die beiden Schubladen-"Finger" abwechselnd nach innen, um die beiden Haken aus den Schlitzen zu entriegeln.



Hinweis: Möglicherweise benötigen Sie einen Schlitzschraubendreher, um den Haken aus dem Schlitz zu lösen.
