Litter-Robot EVO: Montage und Demontage

Der Litter-Robot ist modular aufgebaut, um Fehlersuche und Wartung zu vereinfachen. Wir zeigen Ihnen, wie Sie den Litter-Robot EVO auseinandernehmen, um bestimmte Bereiche für die laufende Wartung zu erreichen.

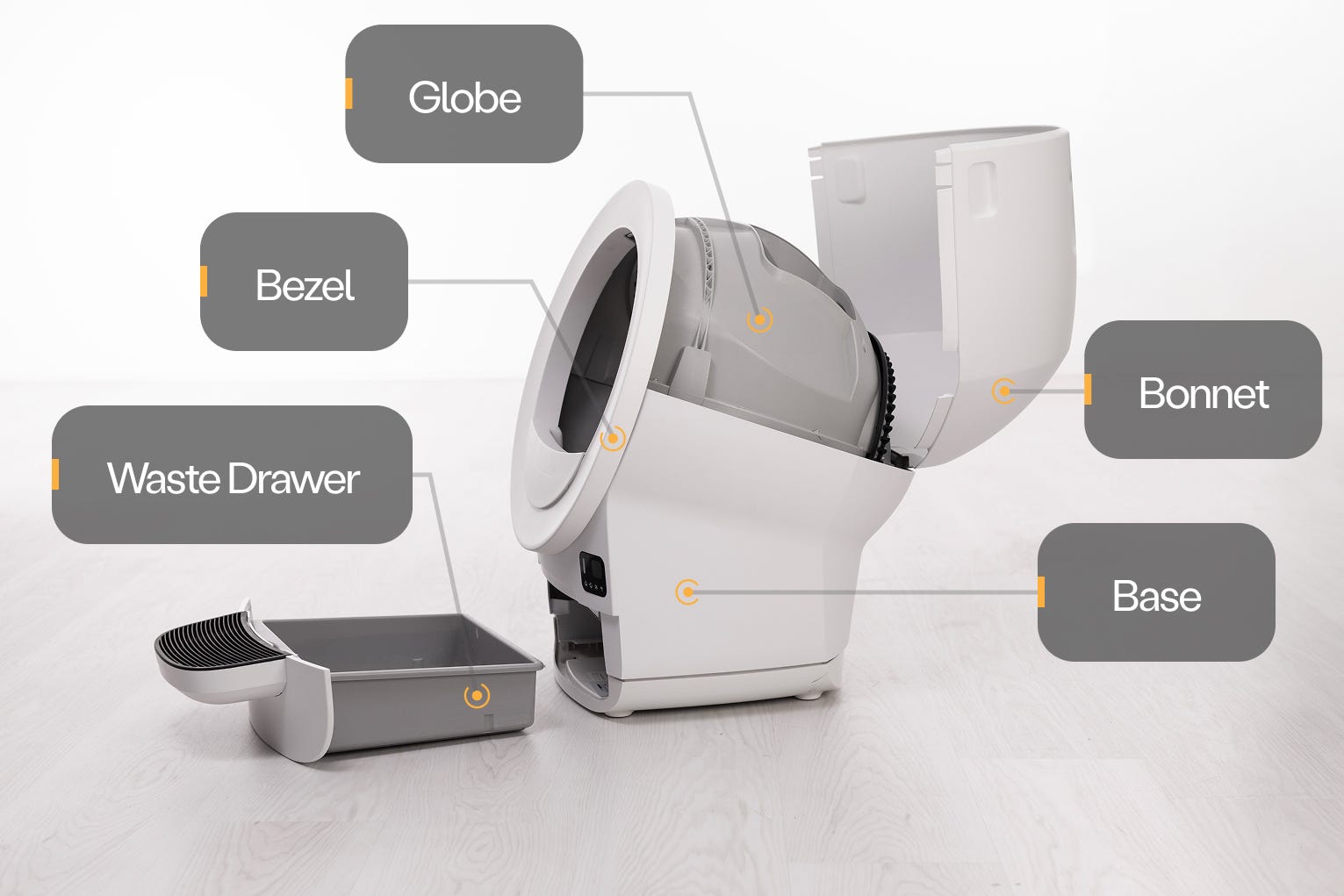

Der Litter-Robot EVO besteht aus vier Hauptkomponenten: dem Sockel, der Kugel, dem Abfallbehälter und der Haube. Die Blende wird auf die Kugel aufgesetzt.

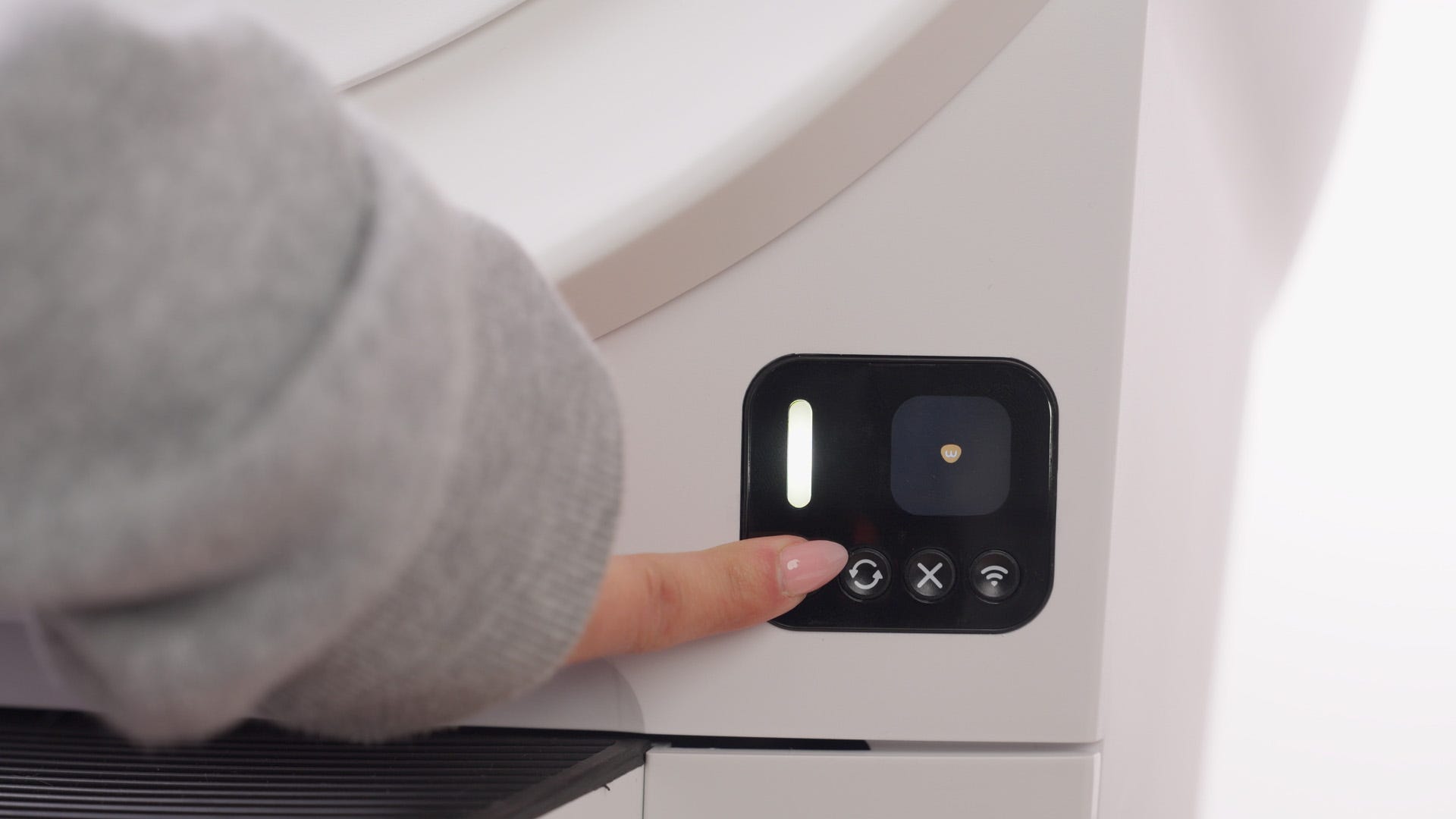

Das Bedienfeld und der LCD-Bildschirm befinden sich auf der rechten Seite des Sockels.

Es gibt zwei Arten von Tastendrücken: ein kurzes Drücken und ein 3 Sekunden langes Drücken.

Diese beiden Tastenarten aktivieren unterschiedliche Funktionen Ihres Litter-Robot. Beachten Sie dies bei der Aktivierung von Funktionen oder bei der Fehlerbehebung.

Viele dieser Funktionen sind auch über die Whisker-App verfügbar.

Demontage

Hier erfahren Sie, wie Sie den Litter-Robot EVO richtig auseinandernehmen.

Vorbereitung

1. Stellen Sie sicher, dass sich das Gerät in der Ausgangsposition befindet.

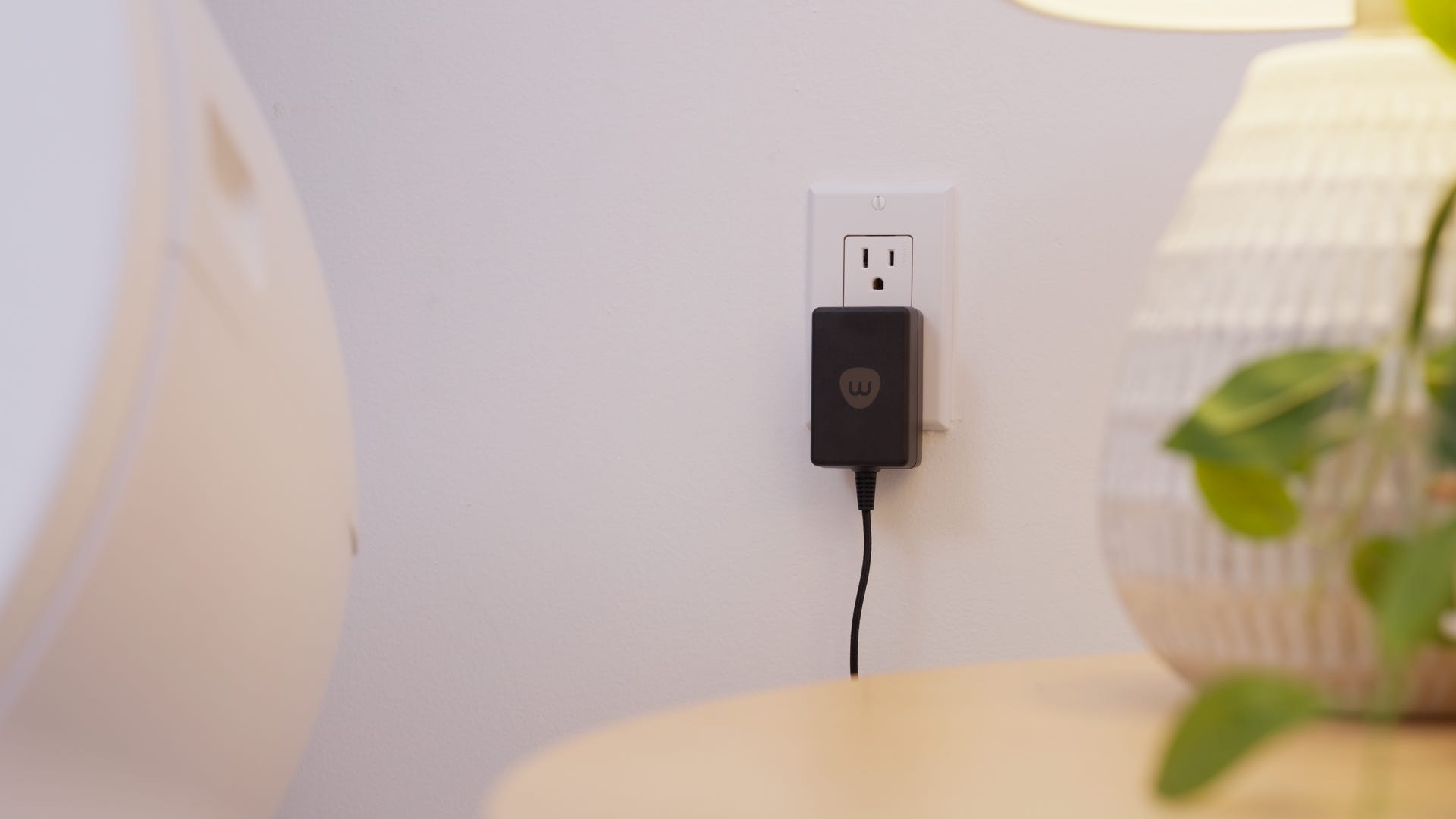

2. Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.




Die Motorhaube abnehmen

1. Heben Sie die Motorhaube mithilfe der Griffe an beiden Seiten an und drehen Sie sie nach oben. Nehmen Sie die Motorhaube ab und legen Sie sie beiseite.




Entfernen des Globus

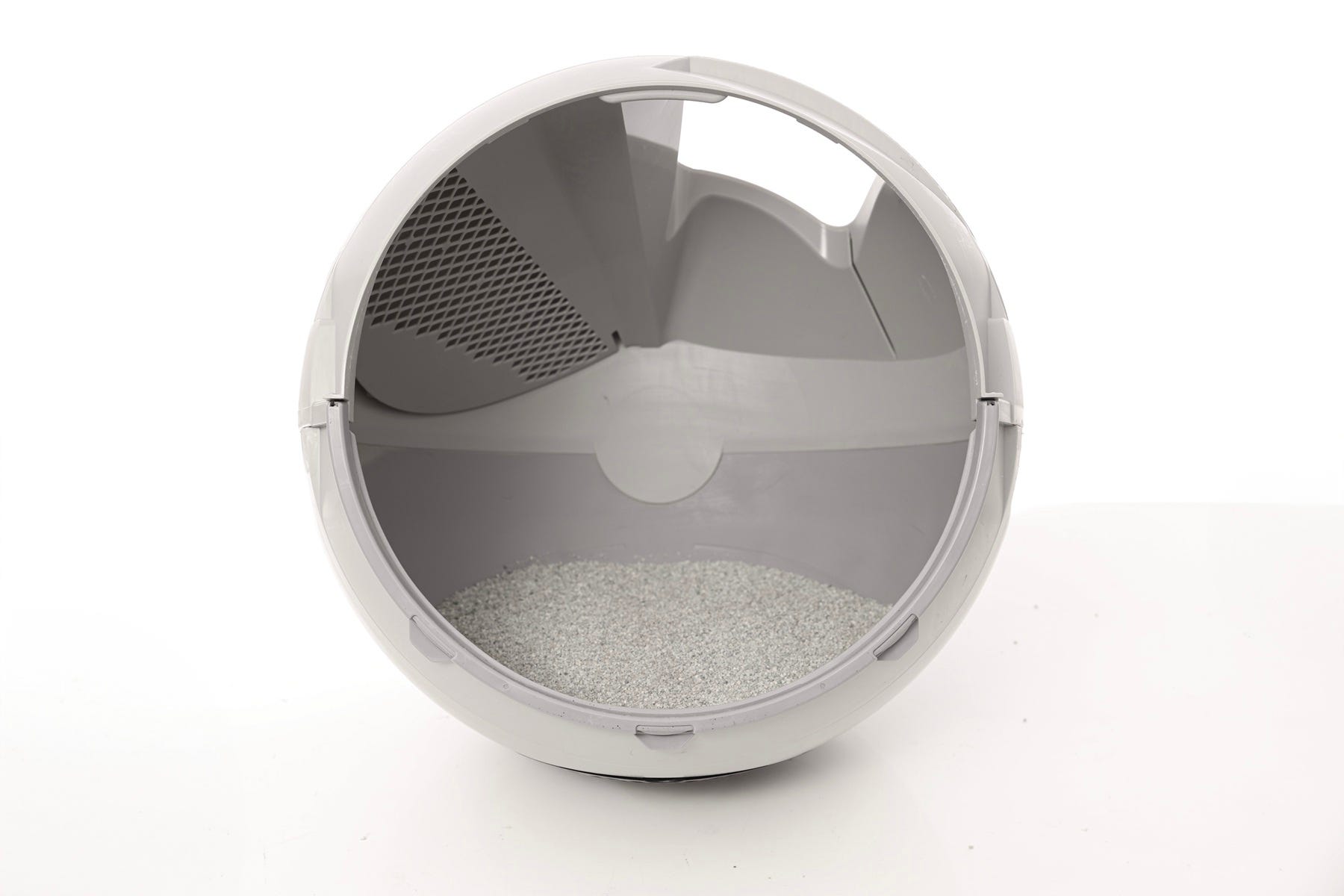

1. Heben Sie die Kugel an der Rippe am oberen Rand der Öffnung vom Sockel ab und stellen Sie sie in der Nähe auf den Boden. Dadurch erhalten Sie Zugang zum Sockel.



2. Falls Sie den Sockel austauschen müssen, nehmen Sie den neuen Sockel jetzt aus der Verpackung und stellen ihn an der gewünschten Stelle in der Nähe einer Steckdose auf.

   • Die neue Basisstation mit neuer Seriennummer muss in die Whisker-App integriert werden.

   • Öffnen Sie die Whisker-App und folgen Sie den Anweisungen zur Einrichtung. Nach Abschluss der Einrichtung wird Ihr neu eingerichteter Litter-Robot EVO als neuer Roboter in der Whisker-App angezeigt.

   • Löschen Sie Ihren alten Roboter: Wählen Sie in der Whisker-App Ihr altes Litter-Robot-Gerät im Dashboard aus, tippen Sie auf das Zahnradsymbol „Einstellungen“ in der oberen rechten Ecke, tippen Sie auf „Roboter löschen“ und anschließend auf „Ja“.

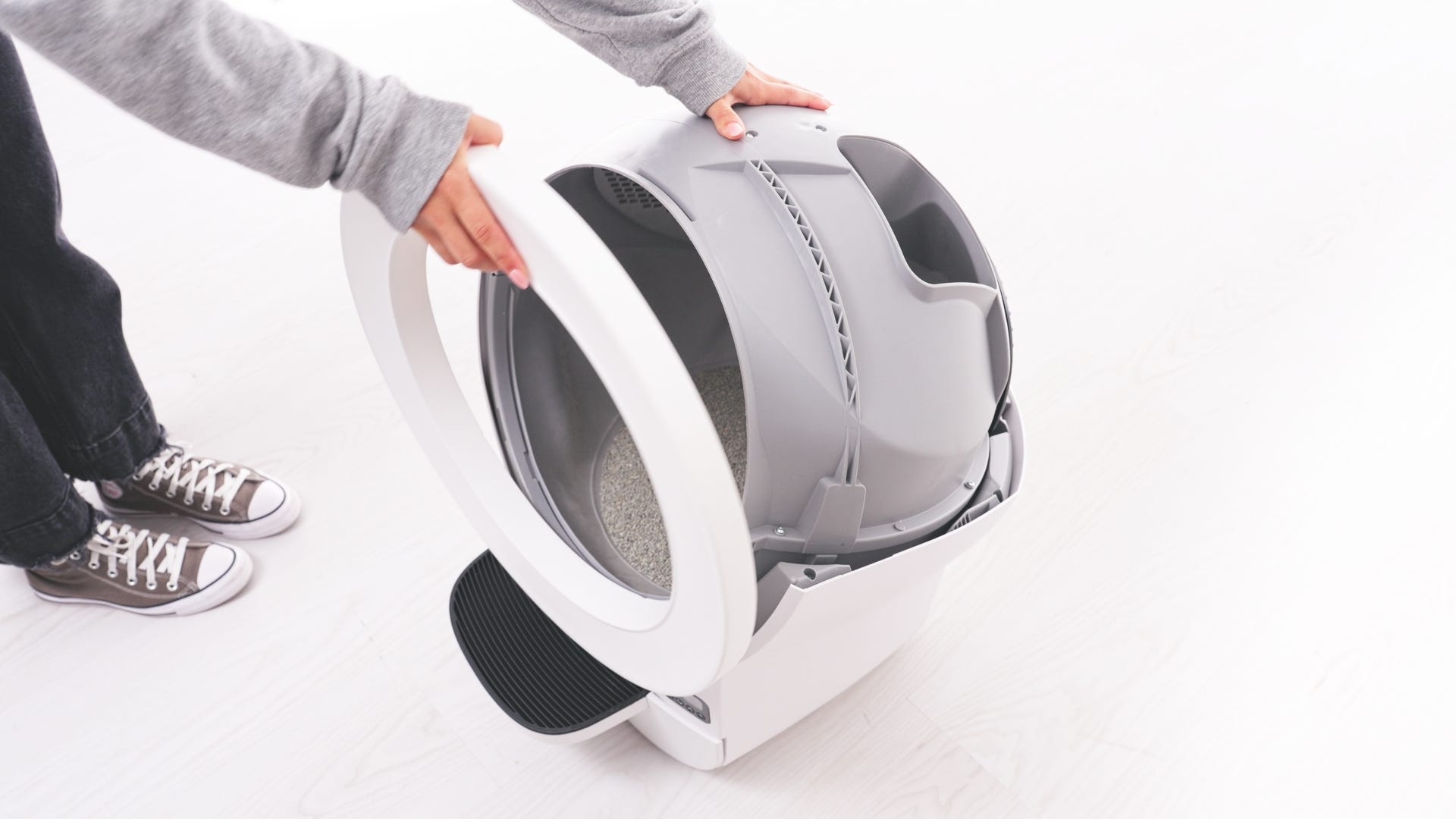

Entfernen der Lünette

1. Falls Sie die Lünette vom Globus entfernen müssen, legen Sie eine Hand fest auf den Globus und die andere auf die Oberseite der Lünette.





2. Üben Sie gleichmäßigen Druck auf die Lünette aus und ziehen Sie sie vom Globus weg.


3. Die Lünette sollte sich mit leichtem Druck problemlos abnehmen lassen.

Demontage der Abfallschublade

So entfernen Sie die Stufe vom Schubladenkorpus:

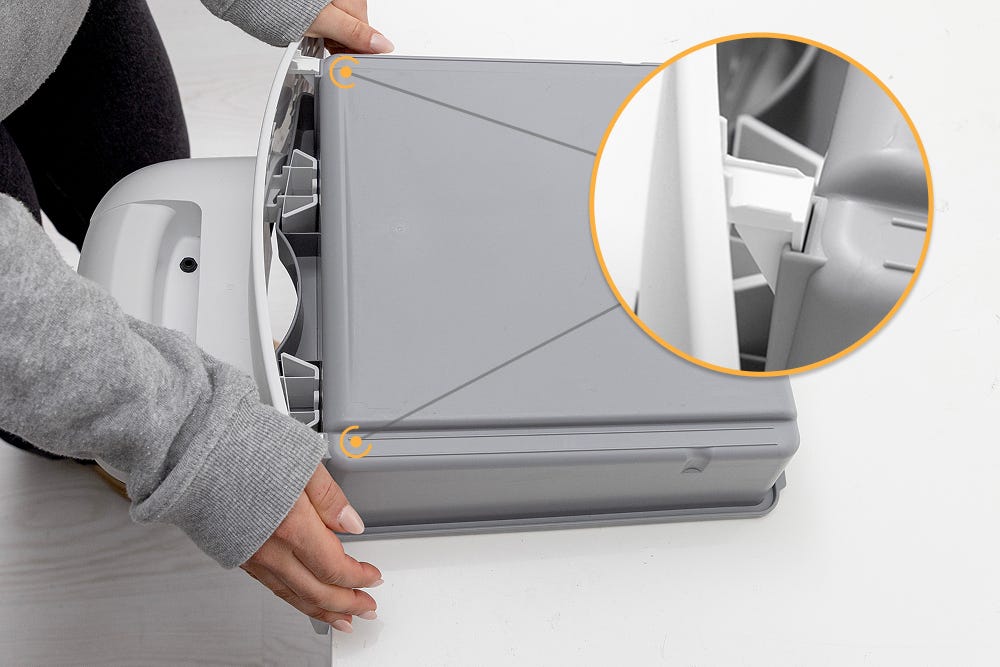

1. Drehen Sie die Abfallschublade um.

2. Halten Sie den Schubladenkorpus fest und ziehen Sie die Schubladenfront nach oben und vom Korpus weg . Schieben Sie die Haken fest nach oben und außen, um sie von beiden Seiten des Schubladenkorpus auszuhängen.

3. Ziehen Sie weiter nach oben und weg, um die beiden Teile vollständig zu trennen.

---

Montage

Hier erfahren Sie, wie Sie den Litter-Robot EVO wieder zusammenbauen.

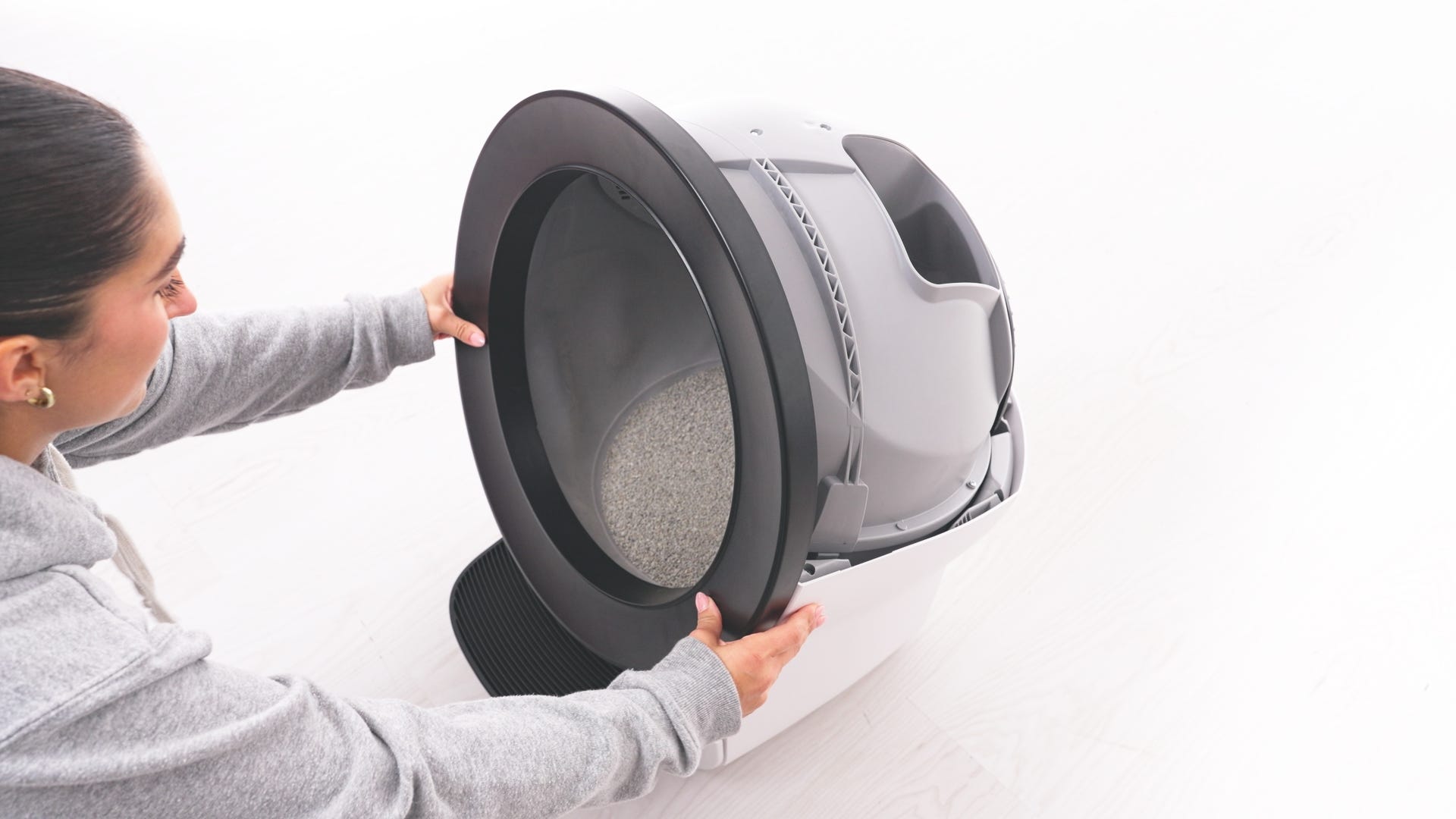

Einbau der Blende

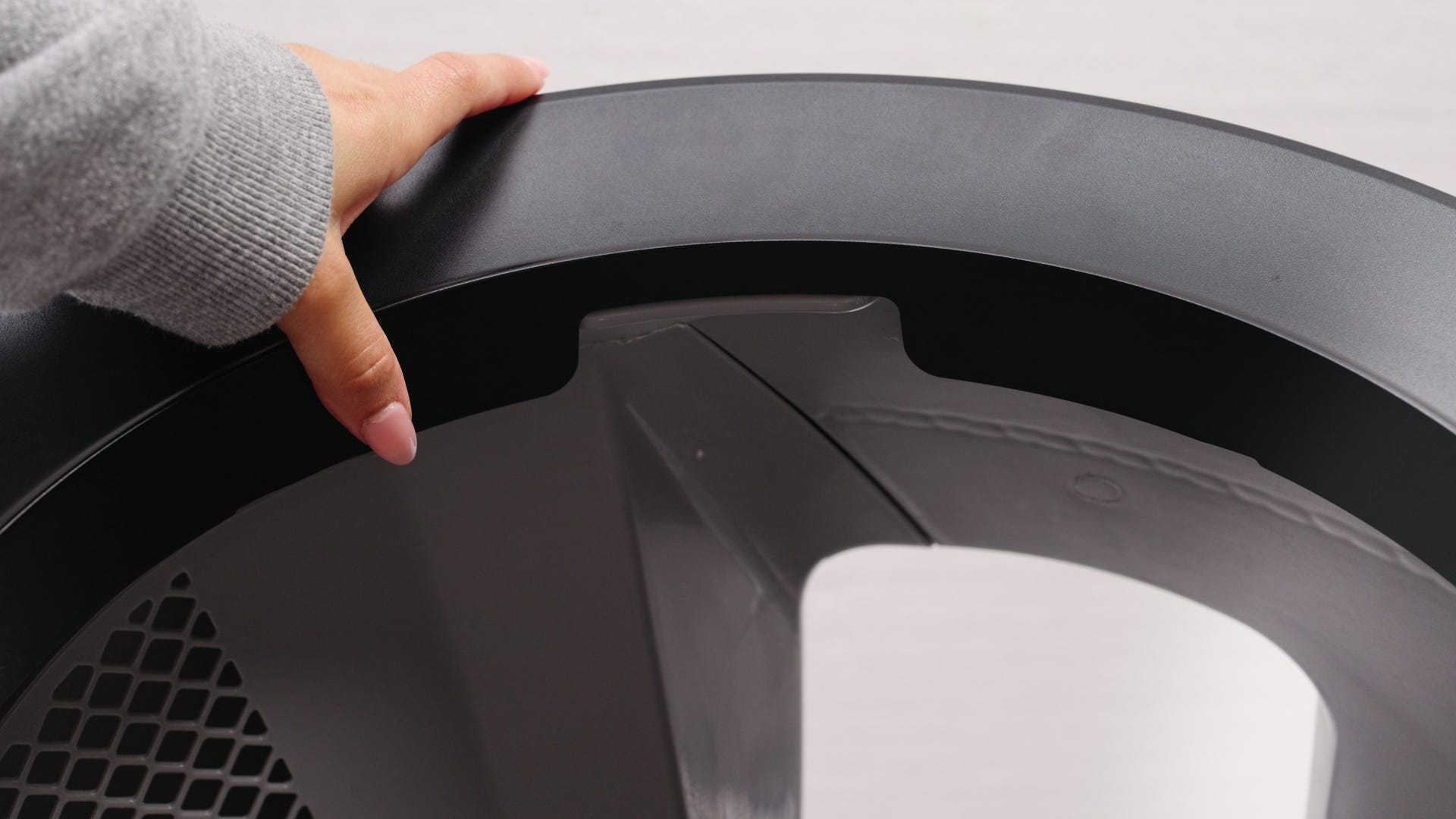

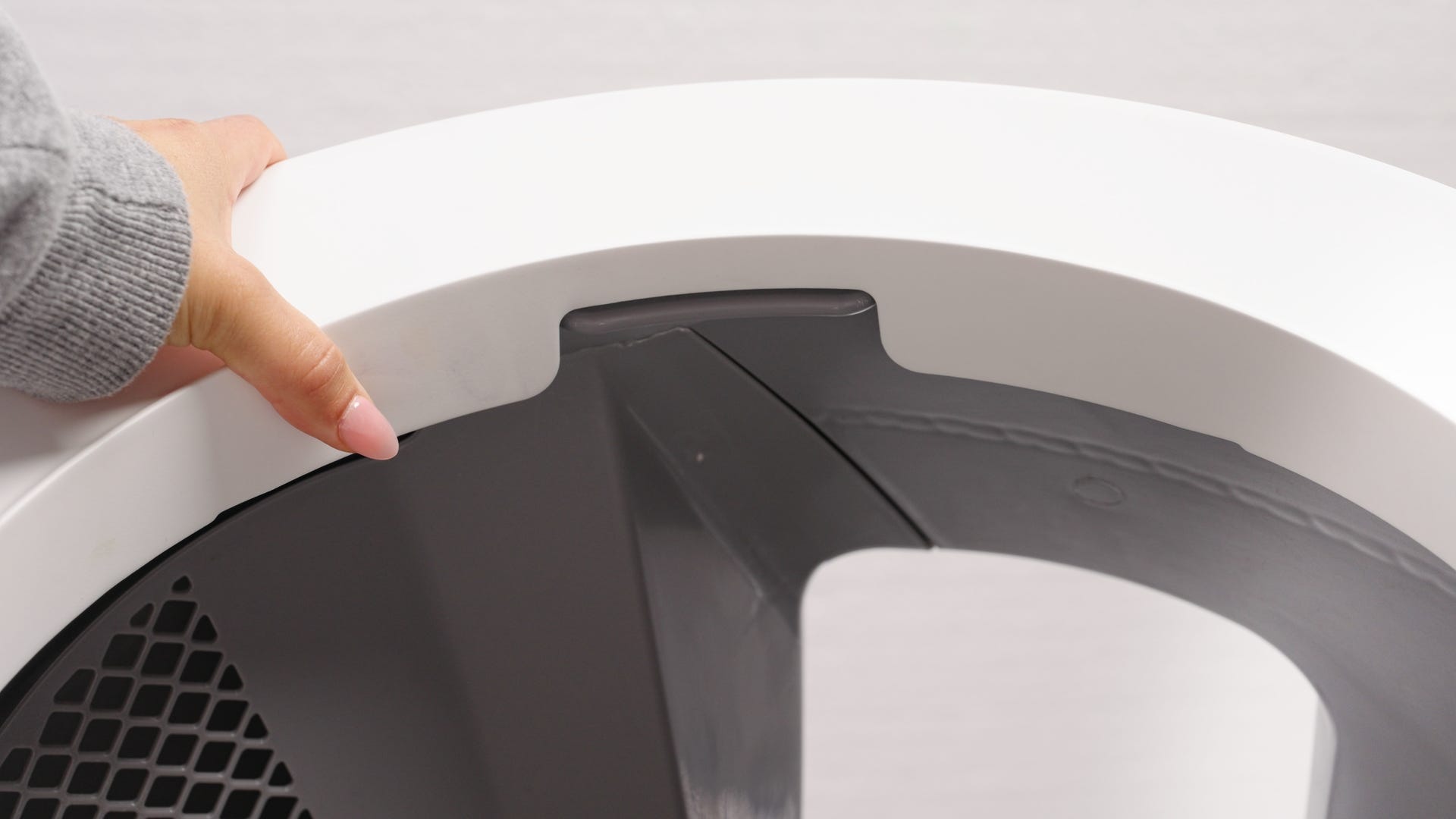

1. Um die Lünette auszutauschen, suchen Sie die Rippe oben am Globus und stellen Sie sicher, dass diese mit der Nut an der Lünette übereinstimmt.





2. Sobald dies ausgerichtet ist, rasten Sie die Lünette oben, an den Seiten und unten am Globus fest ein.





3. Bei korrekter Installation sollte es sich durch leichtes Ziehen an den Kanten nicht lösen.

Installation des Globus

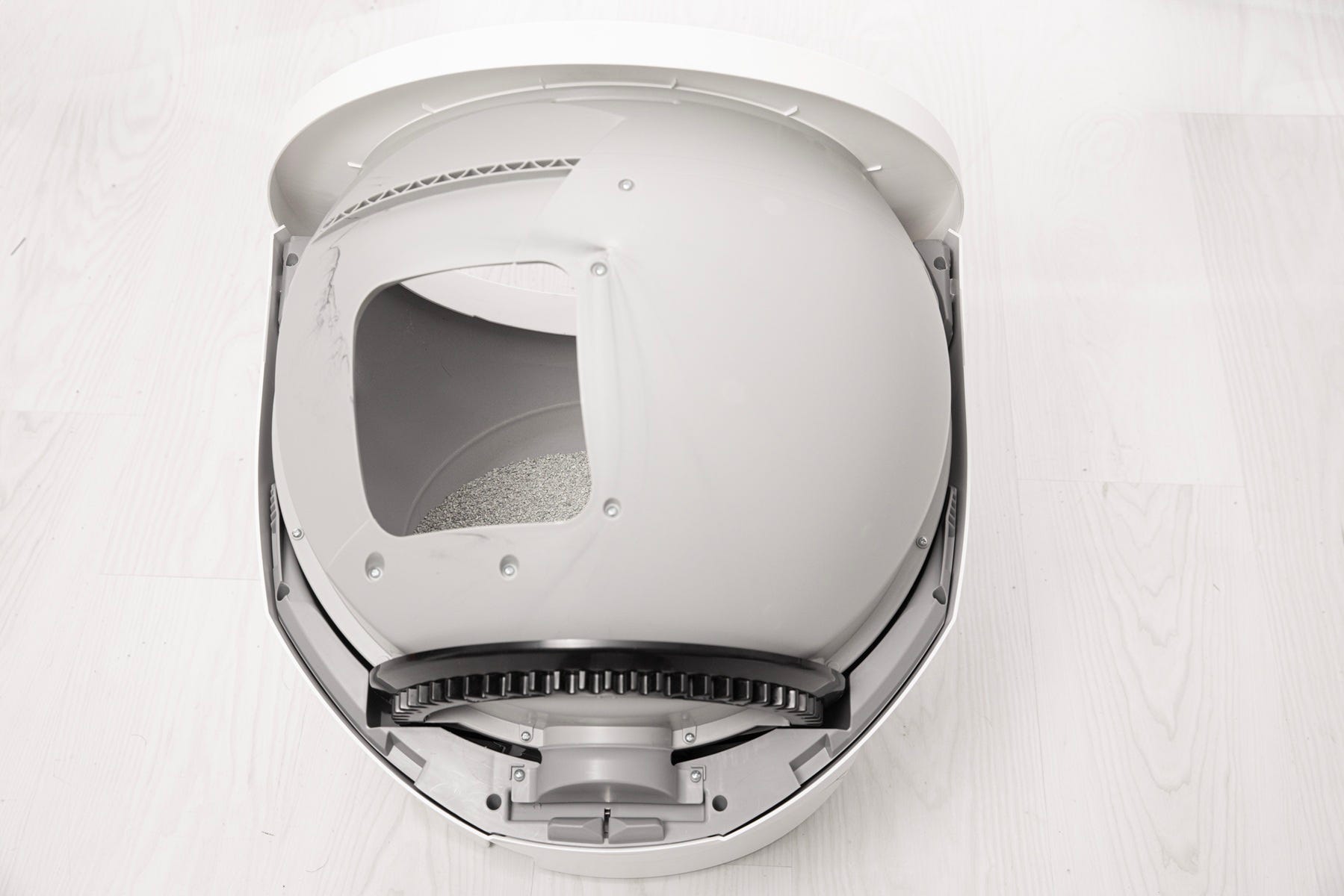

1. Zum Einsetzen des Globus halten Sie den Globus an der Rippe am oberen Ende der Öffnung fest und setzen ihn in den Sockel ein.




2. Achten Sie bei der Installation des Globus darauf, dass der Abfallanschluss nach oben zeigt, damit sich der Globus möglichst nahe an der Ausgangsposition befindet.





3. Stellen Sie sicher, dass das Kugelende korrekt mit der Halterung an der Rückseite des Geräts ausgerichtet ist und dass sich das Zahnrad innerhalb der Führungsschiene befindet.





   • Stellen Sie sicher, dass die Kugel richtig sitzt: Das zylindrische Ende sollte direkt unter der Halteklammer an der Rückseite des Sockels ausgerichtet sein.

   • Wenn sich der Globus nach dem Wiedereinbau und dem Start eines Zyklus nicht dreht, überprüfen Sie die Ausrichtung und setzen Sie den Globus erneut ein.

Montage der Motorhaube

1. Setzen Sie die Motorhaube wieder ein, indem Sie die Lasche an der Rückseite der Motorhaube mit dem Schlitz im Motorhaubenscharnier ausrichten.



2. Drehen Sie die Haube mit leichtem Druck an den Seiten nach unten, sodass sie den Globus umschließt. Dadurch wird die korrekte Ausrichtung der Haubenverriegelungen im Sockel gewährleistet.



3. Prüfen Sie, ob die beiden Kanäle auf jeder Seite der Basis korrekt ausgerichtet sind und ob keine Lücken zwischen der Motorhaube und der Basis vorhanden sind.

Falsch:

Richtig:

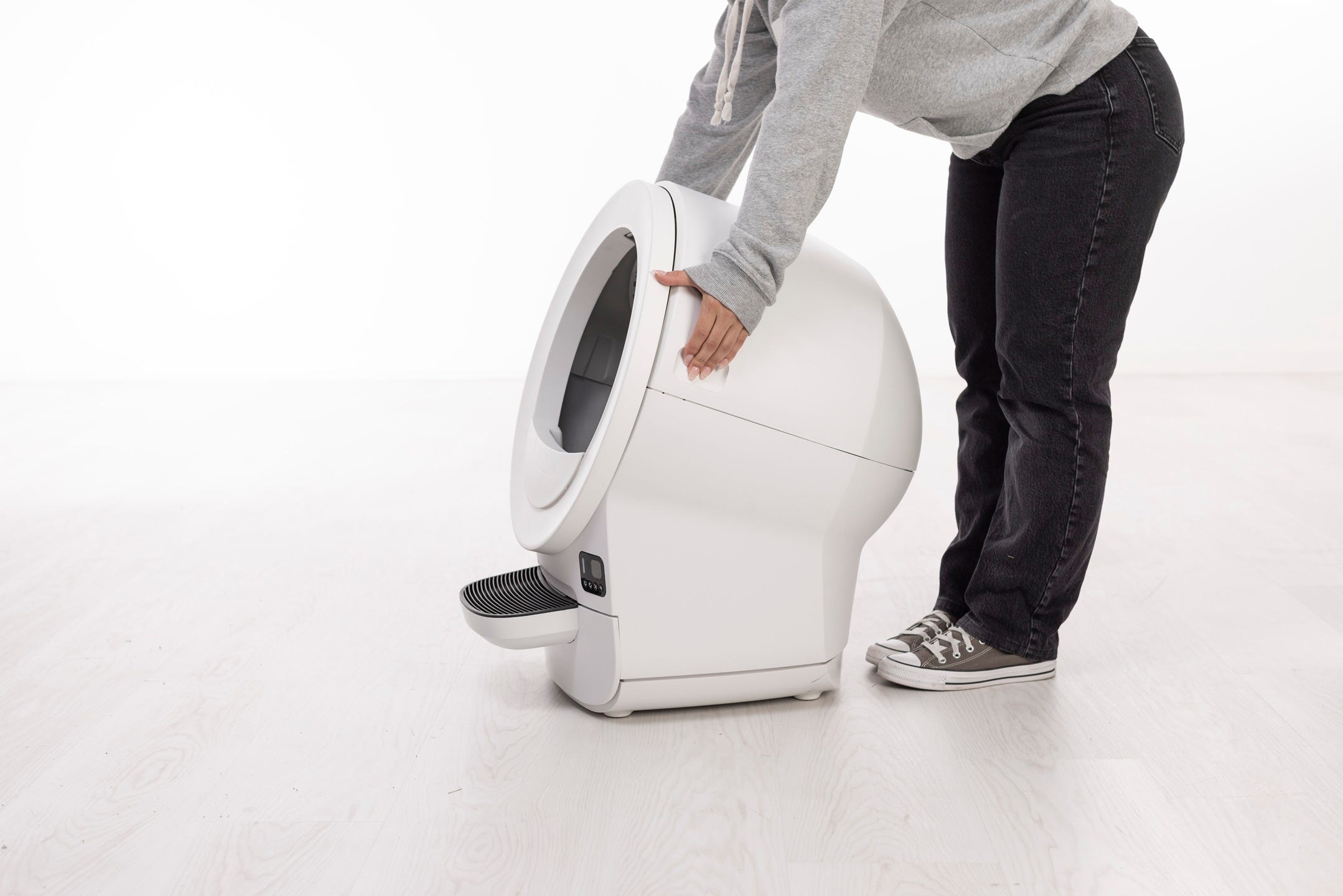

4. Drücken Sie die Motorhaube in der Nähe der Griffe an den Seiten der Motorhaube nach unten, um sicherzustellen, dass sie eingerastet ist und sich sicher anfühlt.




Zusammenbau der Abfallschublade

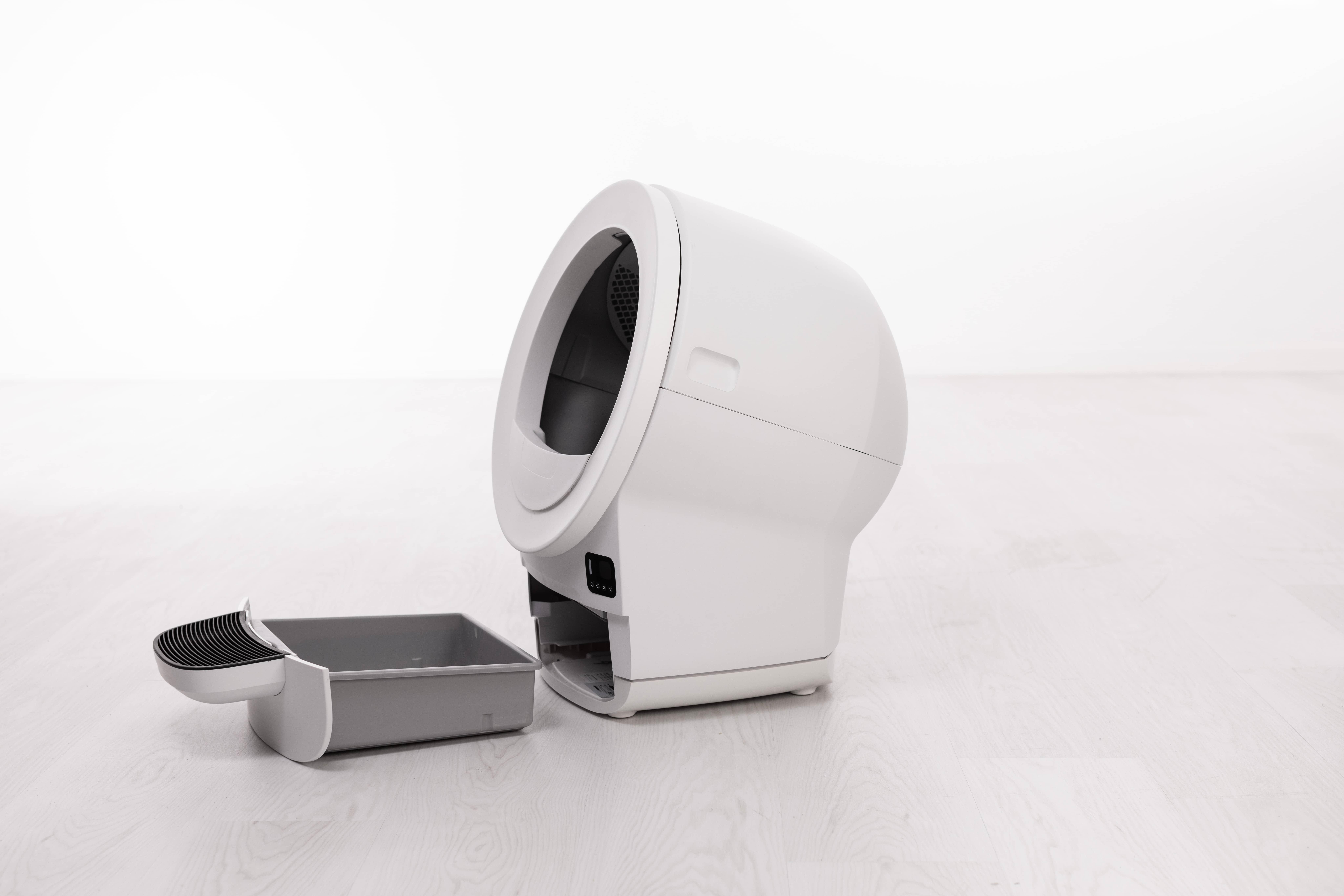

1. Ziehen Sie den Abfallbehälter aus dem Gerät heraus.

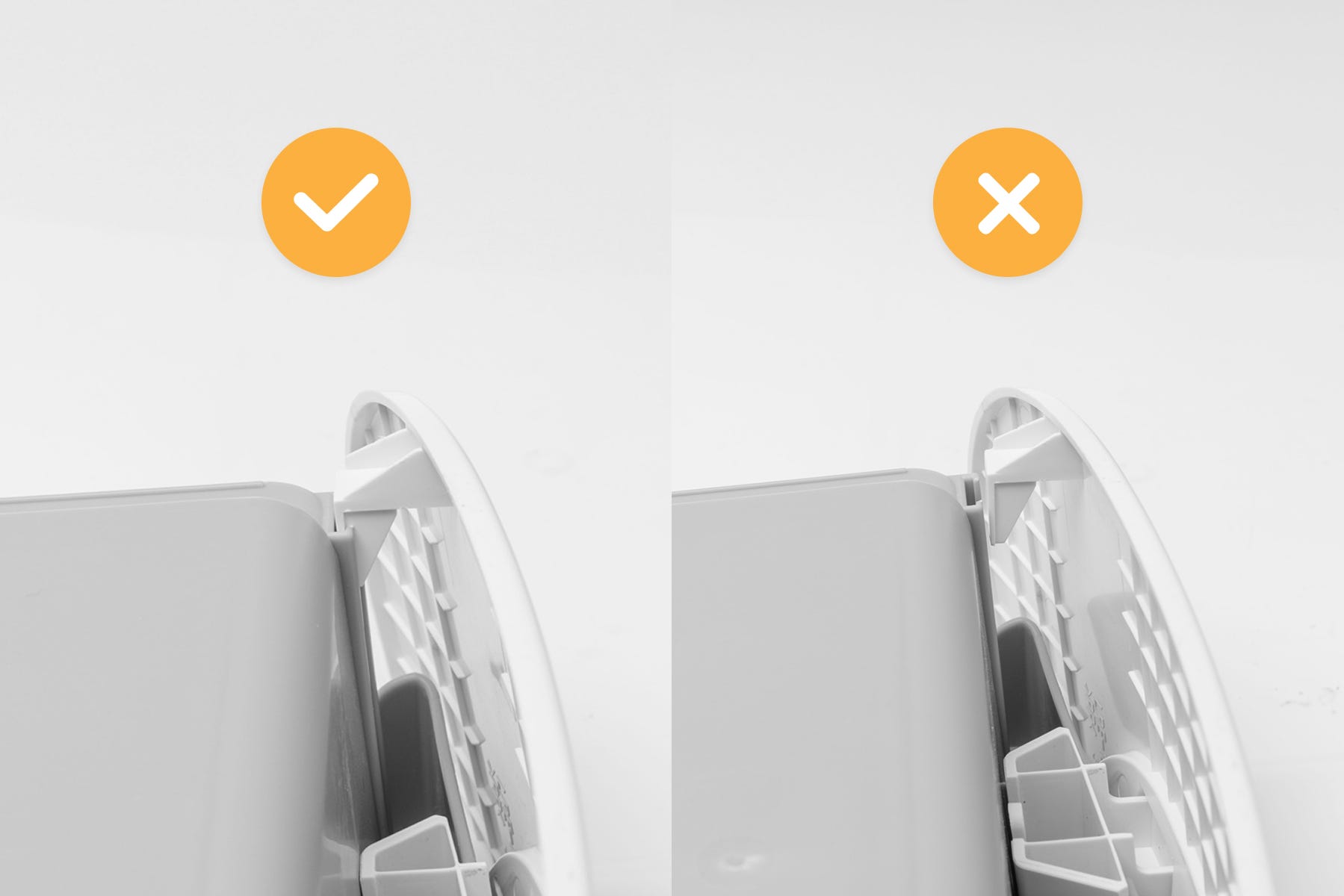

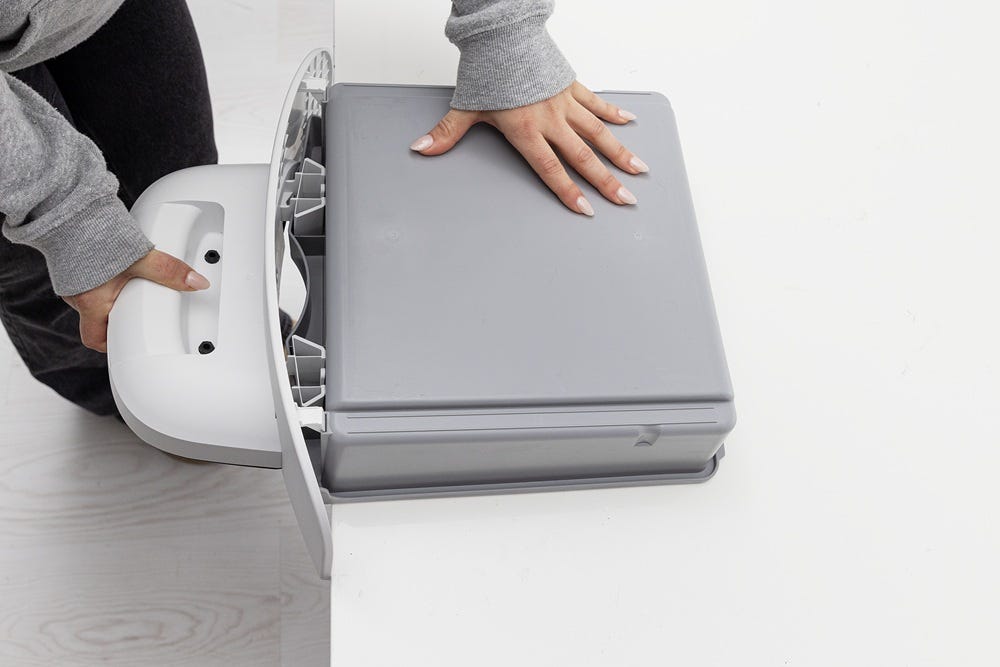

2. Stellen Sie den Schubladenkorpus auf die Kante eines Tisches und stecken Sie die beiden Haken und die beiden Laschen an der Schubladenfront in die dafür vorgesehenen Schlitze.

3. Halten Sie den Schubladenkorpus fest, während Sie auf die Trittstufe und die Schubladenfront drücken, bis diese einrasten.

4. Vergewissern Sie sich, dass die beiden Haken an den Seiten der Unterseite der Schublade vollständig eingerastet sind.

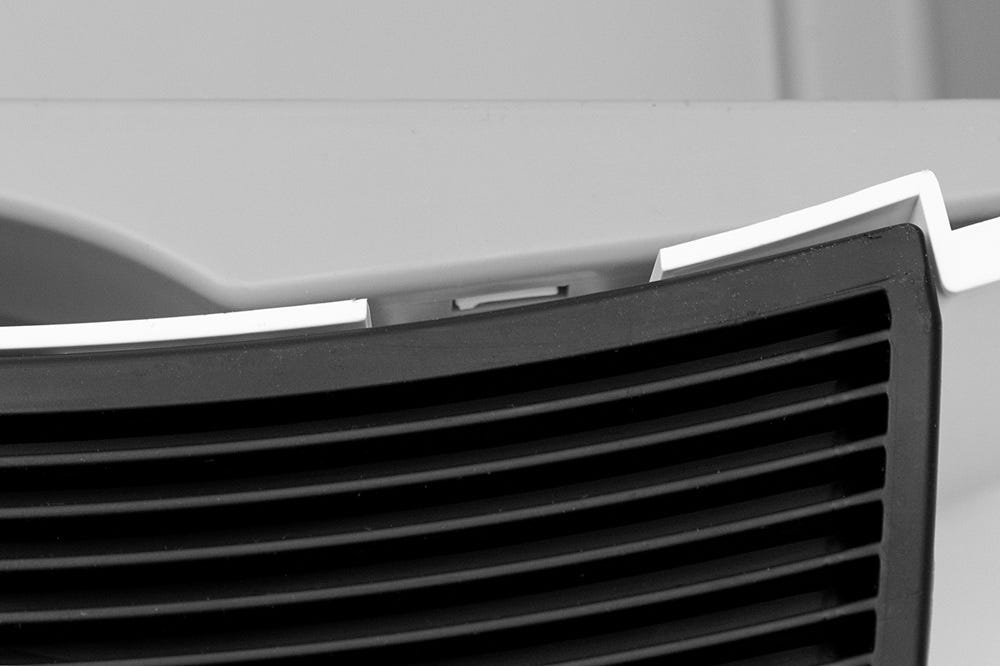

5. Vergewissern Sie sich, dass die beiden mittleren Schnappverschlüsse auf jeder Seite der Schublade (dort, wo der Schubladenkorpus an der Schubladenfront befestigt ist) sicher in den dafür vorgesehenen Schlitzen eingerastet sind.

   • Wenn der mittlere Schnappverschluss nicht sichtbar im Schlitz einrastet, drücken Sie die Laschen an der Unterseite der Schublade fester nach unten, bis diese vollständig eingerastet sind.

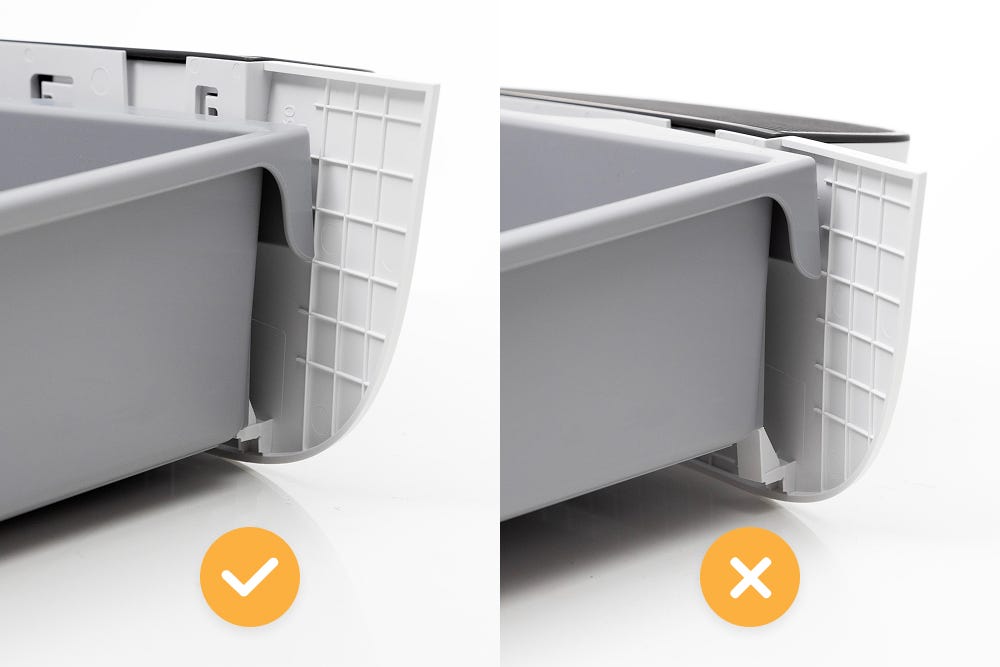

Hinweis: Bei korrekter Montage ragt die Schubladenfront etwas über den Rand des Schubladenkorpus hinaus.

Einsetzen des Abfallbehältereinsatzes

Der Litter-Robot EVO wird mit einem kostenlosen Set passgenauer Abfallbehälterbeutel geliefert. Diese Beutel sind speziell für alle Litter-Robot-Modelle gefertigt, aber auch ein Müllbeutel mit einem Fassungsvermögen von 30–49 Litern (10–13 Gallonen) ist geeignet.

Für präzise Füllstandsanzeigen der Schublade und ein reibungsloses Nutzungserlebnis, inklusive Kordelzügen zur einfachen Entsorgung, empfehlen wir Ihnen dringend die Verwendung von Litter-Robot Abfallschubladenbeuteln .

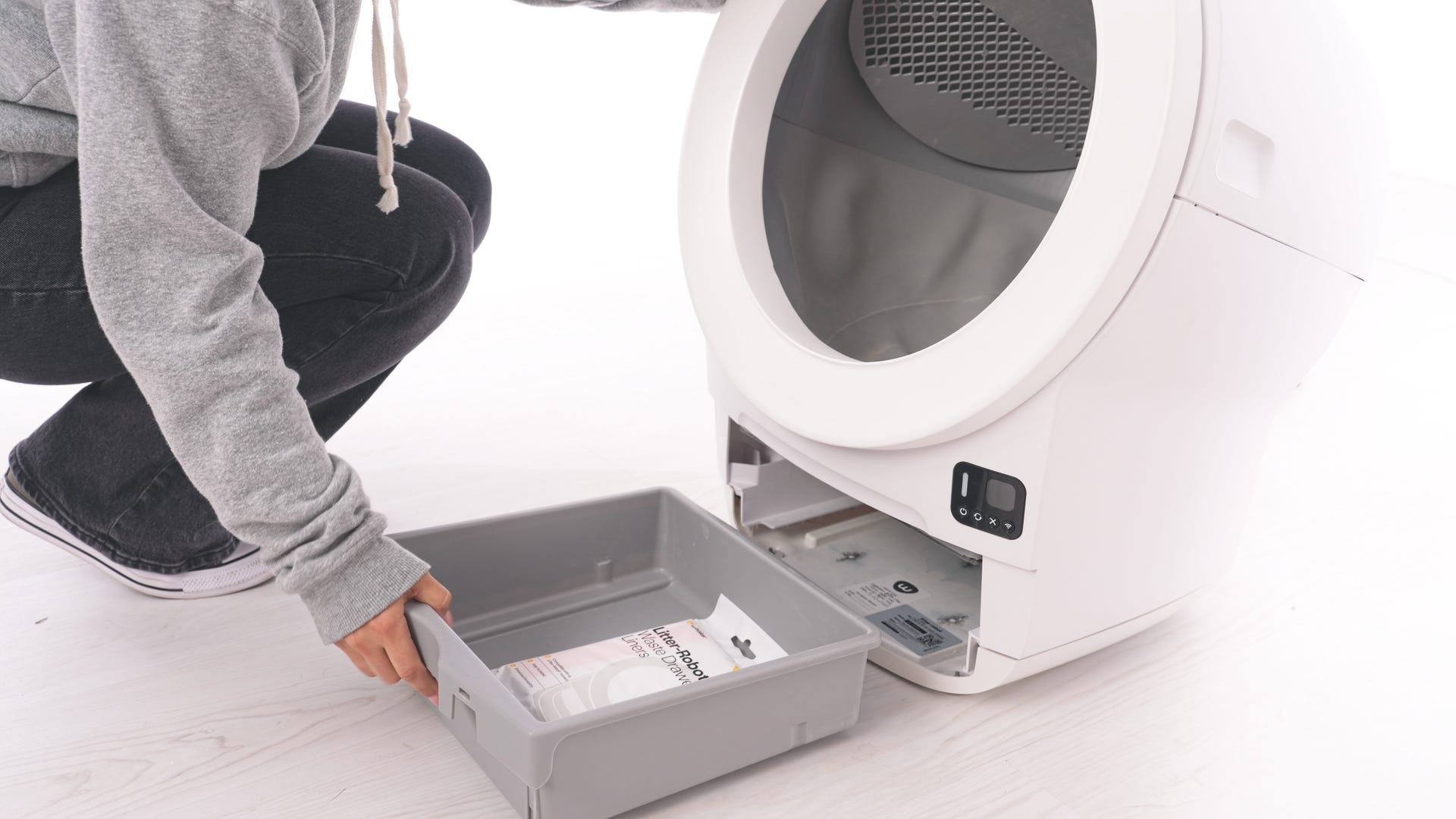

1. Um einen neuen Abfallbehältereinsatz einzusetzen, müssen Sie den Behälter aus dem Litter-Robot entnehmen. Fassen Sie einfach die Trittstufe und ziehen Sie den Behälter heraus, bis er vollständig aus dem Gerät herausragt.



2. Nehmen Sie nun Ihren neuen Abfallbehältereinsatz und öffnen Sie ihn vollständig.
3. Schlagen Sie die Ränder des Abfallbehälters oder -beutels über den Rand des Abfallbehälters.



Der Litter-Robot EVO ist mit einer Schubladenfüllanzeige („DFI“) ausgestattet, die Sie benachrichtigt, sobald die Schublade voll ist.

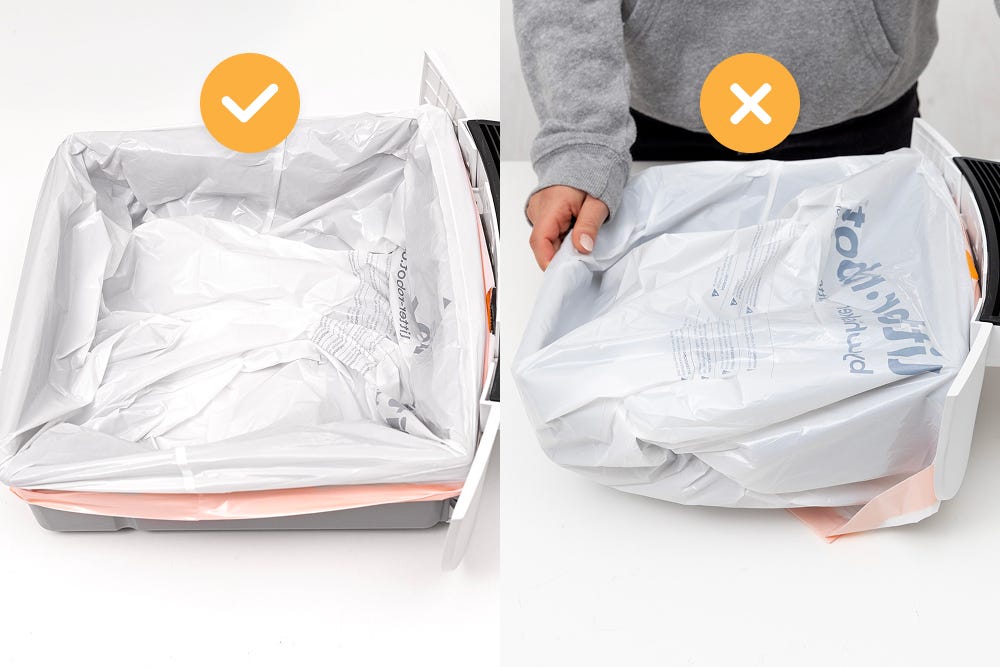

Ausgedehnte oder nicht flach gepresste Beutel führen dazu, dass die Füllstandsanzeige der Schublade nicht korrekt anzeigt, wann die Schublade voll ist.

Achten Sie darauf, dass die Tasche flach an den Seitenwänden und dem Boden der Schublade anliegt.

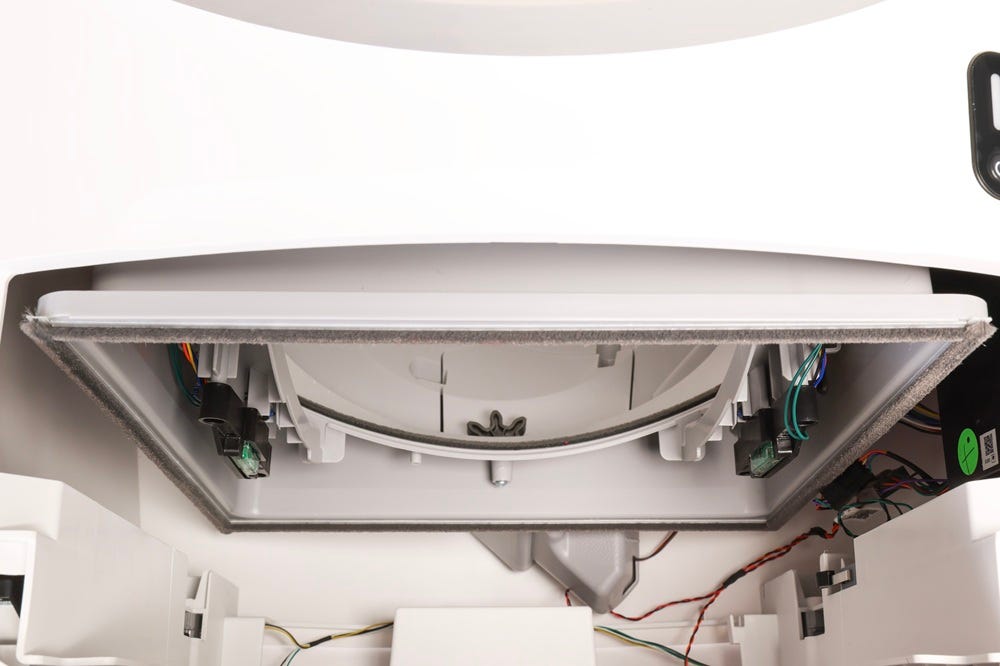

4. Prüfen Sie vor dem Wiedereinbau des Abfallbehälters die Innenseite des Sockels auf eventuelle Hindernisse wie Kabel oder Verpackungsmaterial.

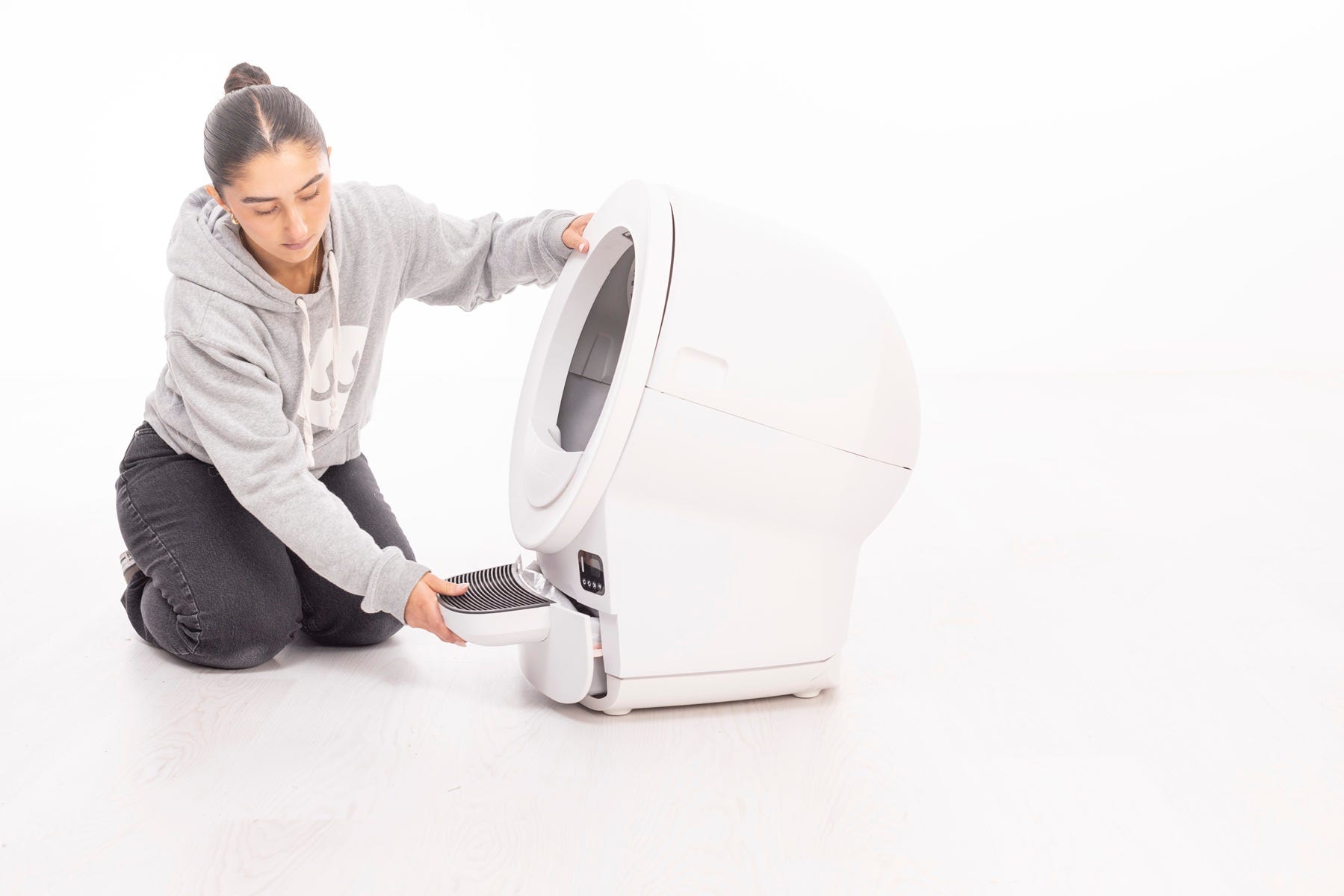

5. Schieben Sie die Schublade abschließend wieder in das Gerät zurück.

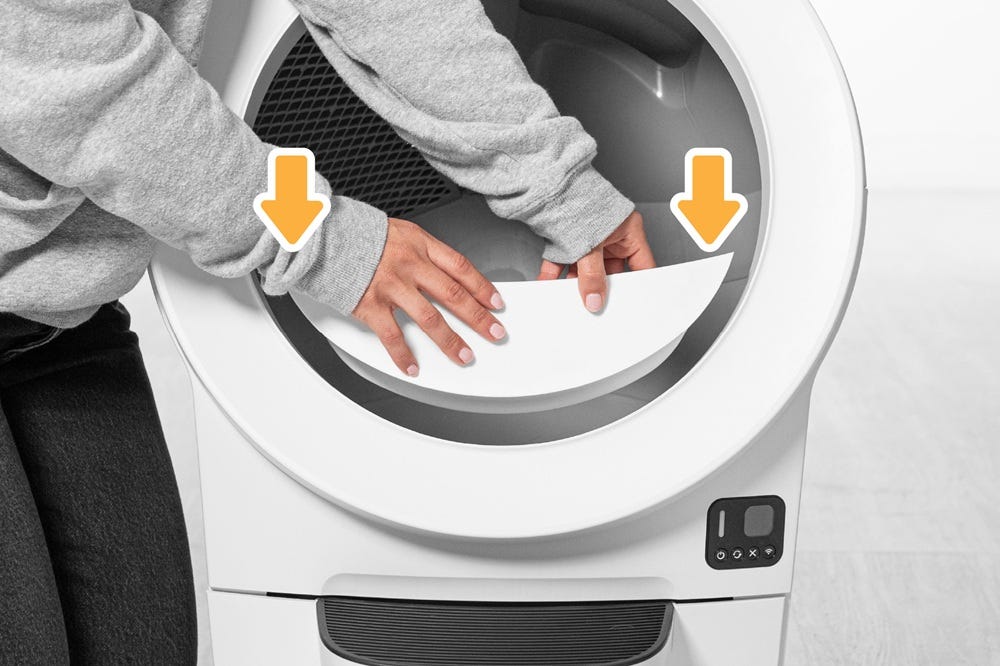

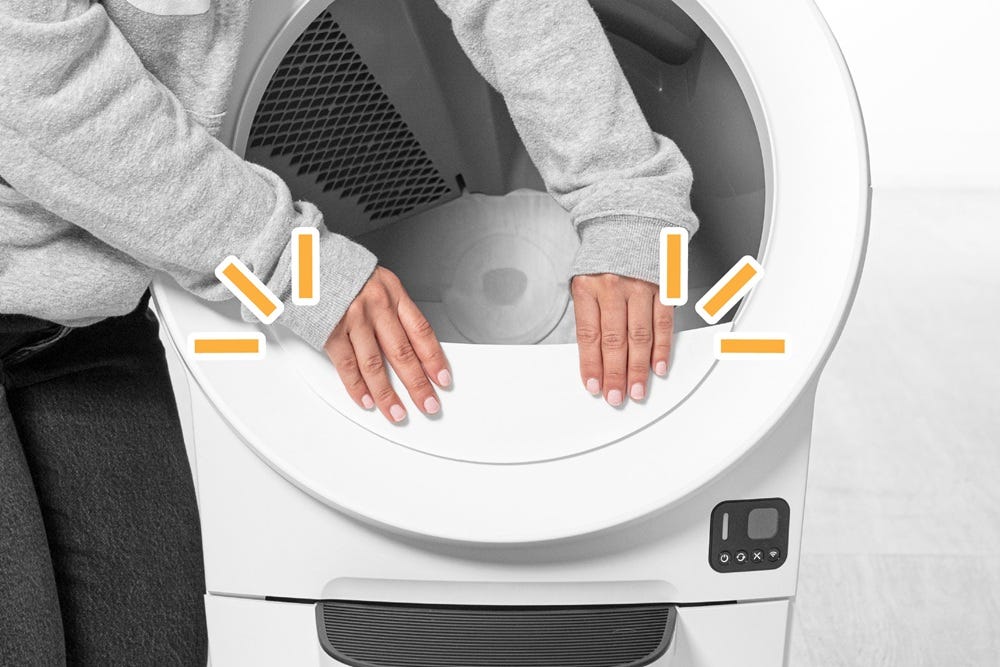

Installation des Zauns

1. Der Zaun ist so konstruiert, dass er an der Lünette befestigt wird und sich mit dem Globus während dessen Drehzyklus mitdreht.

2. Zum Anbringen drücken Sie den Zaun an beiden Seiten gerade nach unten, bis er einrastet.

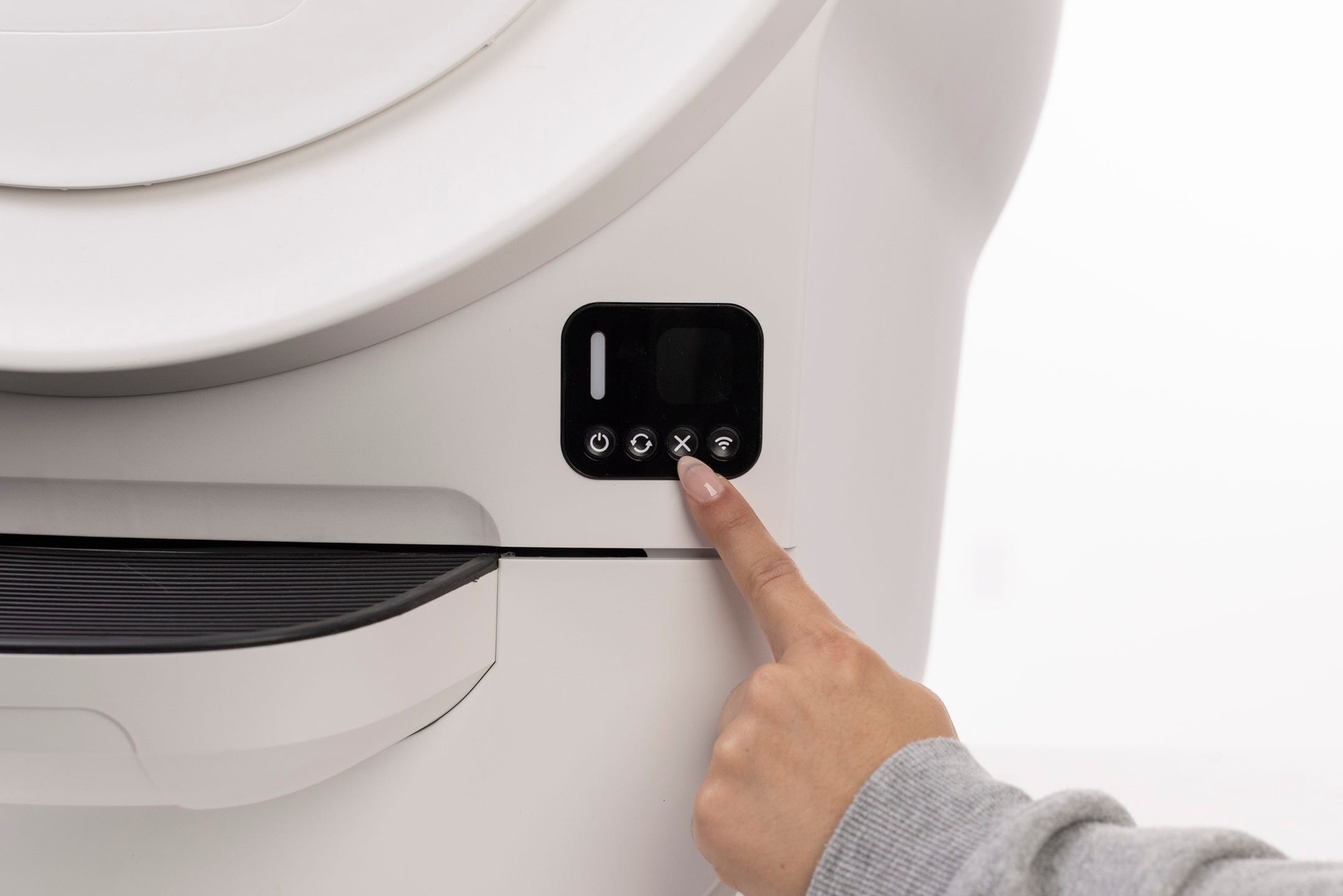

3. Wenn das Gerät eingeschaltet ist, drücken Sie kurz die Abbruchtaste , um die Gewichtssensoren auf Null zu setzen.

4. Falls nicht, schließen Sie das Gerät an und schalten Sie es ein.

---

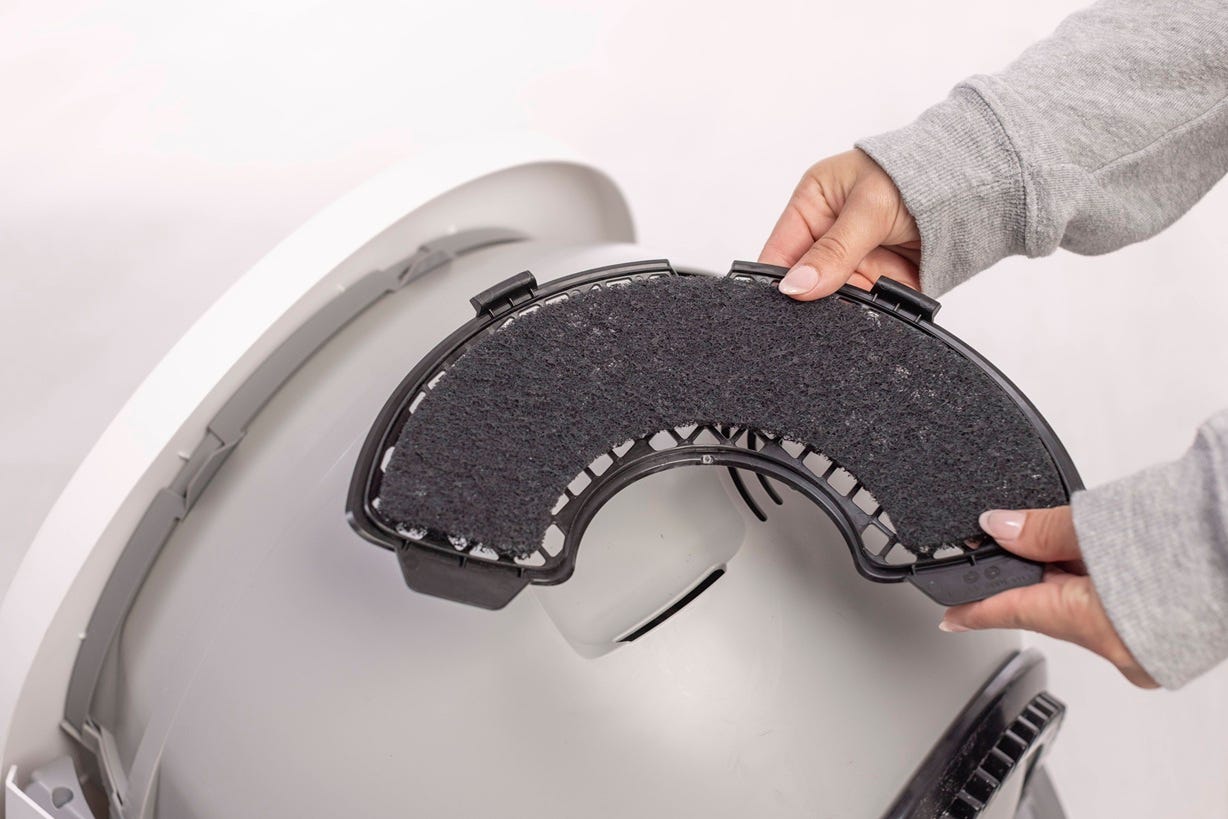

Kohlefilter

Der Litter-Robot EVO ist mit einem außen am Gehäuse angebrachten Kohlefilter ausgestattet. Befindet sich das Gehäuse in der Ausgangsposition, sitzt der Filter direkt über dem Abfallbehälter und absorbiert Gerüche.

OdorTrap®-Packs können anstelle des Kohlefilters verwendet werden. Weder der Kohlefilter noch OdorTrap® sind für den Betrieb erforderlich.

Das Filterfach fasst einen (1) Kohlefilter. Alternativ können bis zu drei (3) OdorTrap®-Packs darin Platz finden. Wir empfehlen, den OdorTrap-Halter nicht mit dem Litter-Robot EVO zu verwenden.

• Einbau des Kohlefilters oder der OdorTrap®-Packs

---

Benötigen Sie weitere Hilfe?

Für weitere Unterstützung wenden Sie sich bitte an den Kundenservice von Whisker .
