Litter-Robot 3 : Guide d'installation du kit Pinch & DFI

Le Litter-Robot 3 est équipé d'émetteurs et de capteurs infrarouges, appelés Drawer Full Indicator (ou DFI), situés au-dessus du tiroir à déchets. Le DFI vérifie si le tiroir est plein à chaque fois que le globe revient en position initiale. Le Litter-Robot est également équipé d'une fonction de sécurité anti-pincement. Pendant le cycle, si une condition de pincement potentielle est détectée, le globe s'arrêtera et changera de direction pendant 2 secondes. Le voyant jaune commencera à clignoter rapidement en attendant votre action.

Le DFI et la fonction de sécurité anti-pincement partagent le même assemblage. Découvrez ci-dessous comment remplacer l'assemblage de la carte DFI et les contacts de pincement.

Le kit comprend :

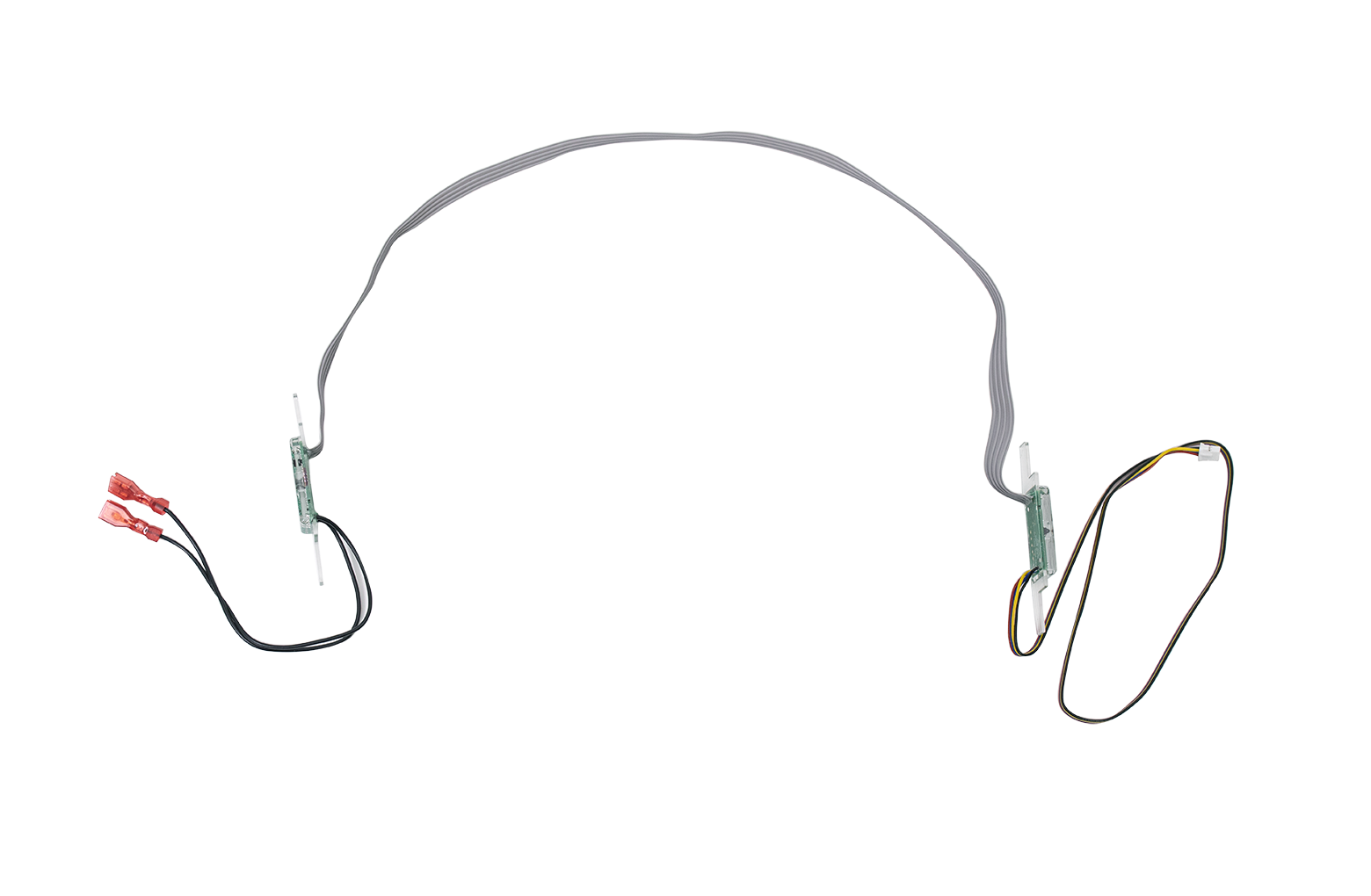

• Assemblage du conseil d'administration du DFI
• Logement DFI
• (4) vis
• (2) contacts à pincement

Outils nécessaires :

• Tournevis Phillips n°2 de 15 centimètres
• Tournevis à tête plate
• Pince à bec effilé

Préparation

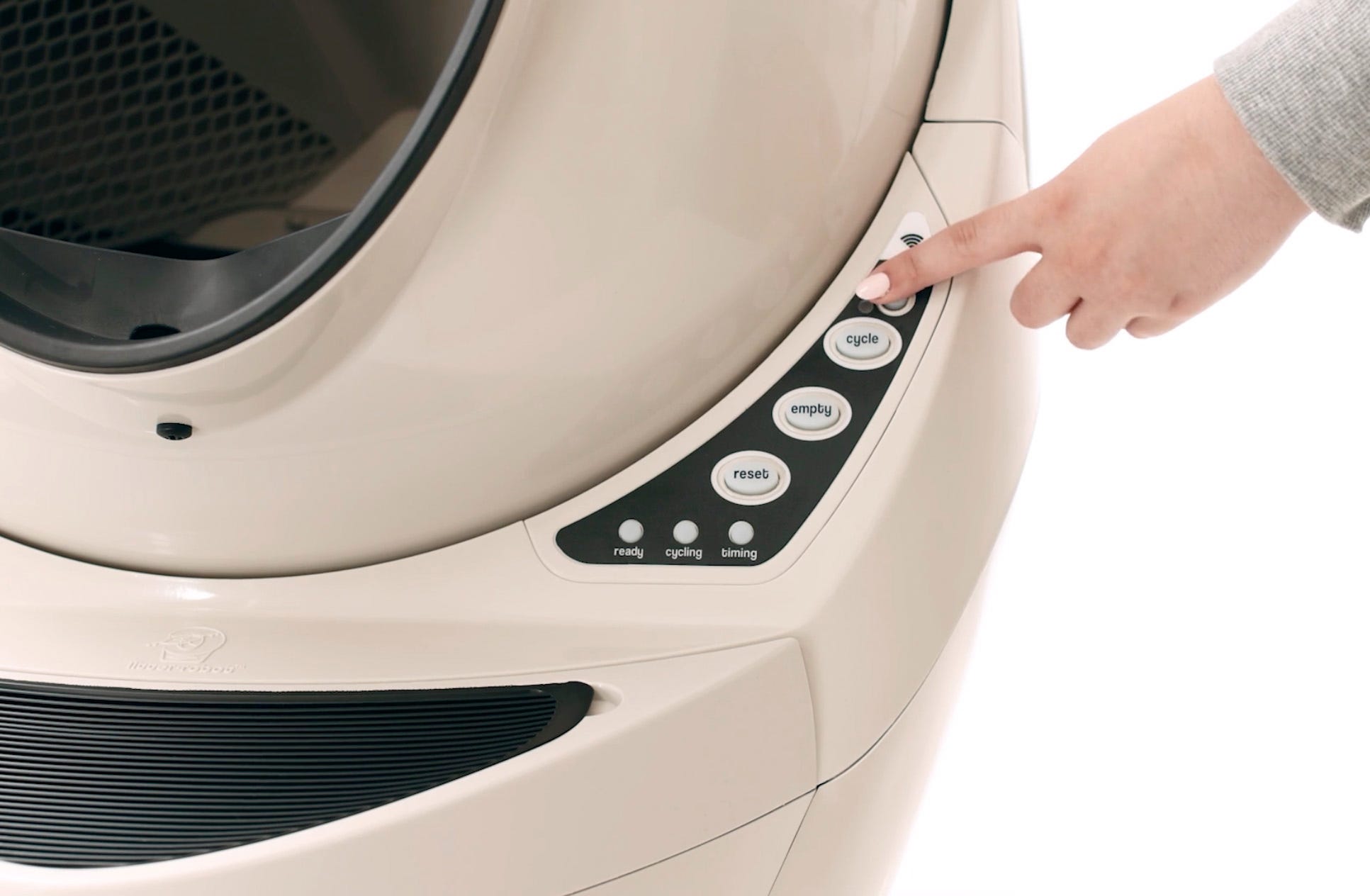

1. Appuyez sur le bouton d’alimentation pour éteindre l’appareil.


2. Débranchez la fiche d’alimentation de la base.

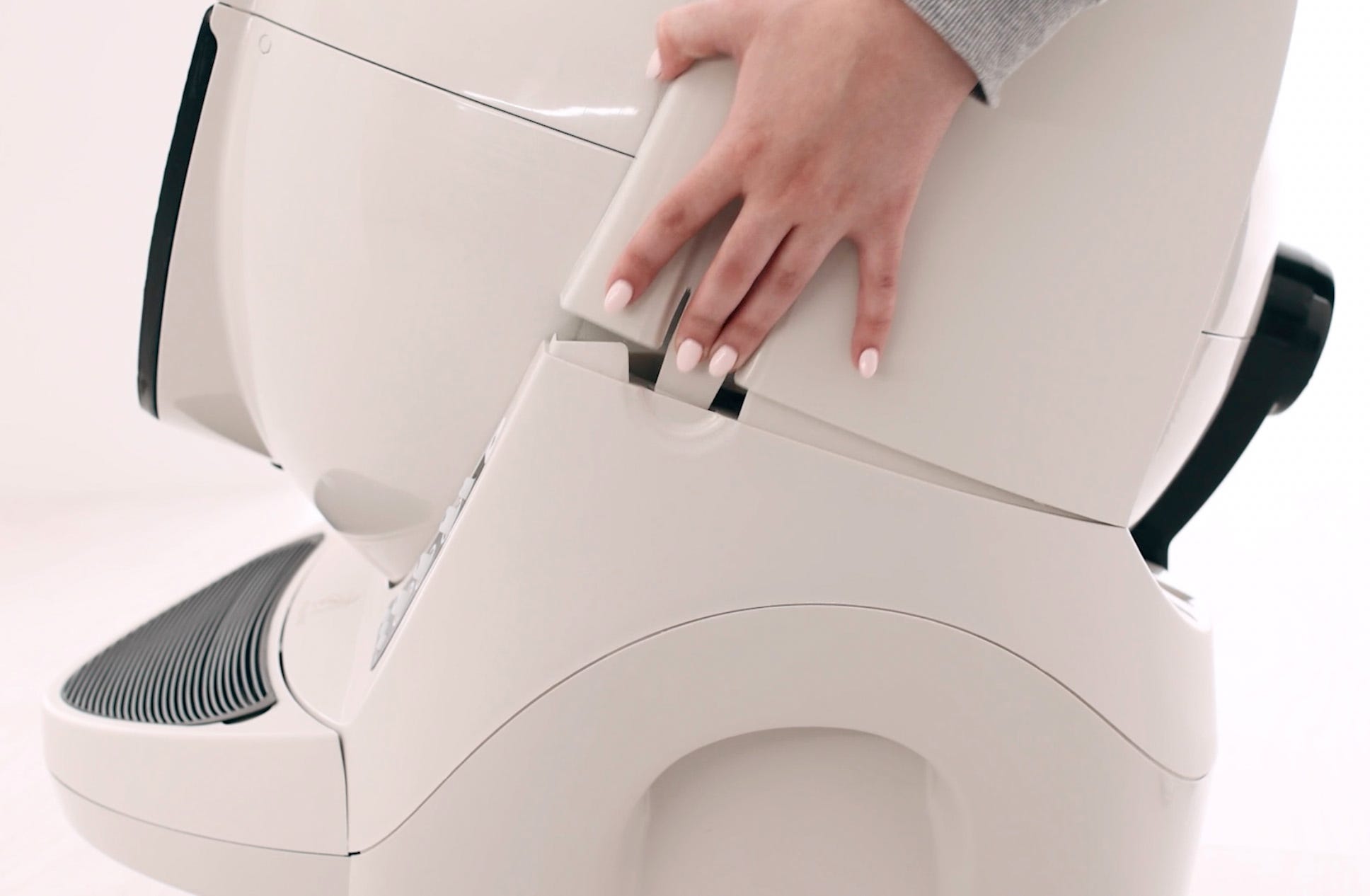

3. Appuyez sur les languettes du capot de chaque côté de l’unité pour libérer le capot.


4. Faites pivoter le capot vers l’arrière et soulevez-le pour le retirer de l’unité.


5. Retirez le globe et mettez-le de côté.

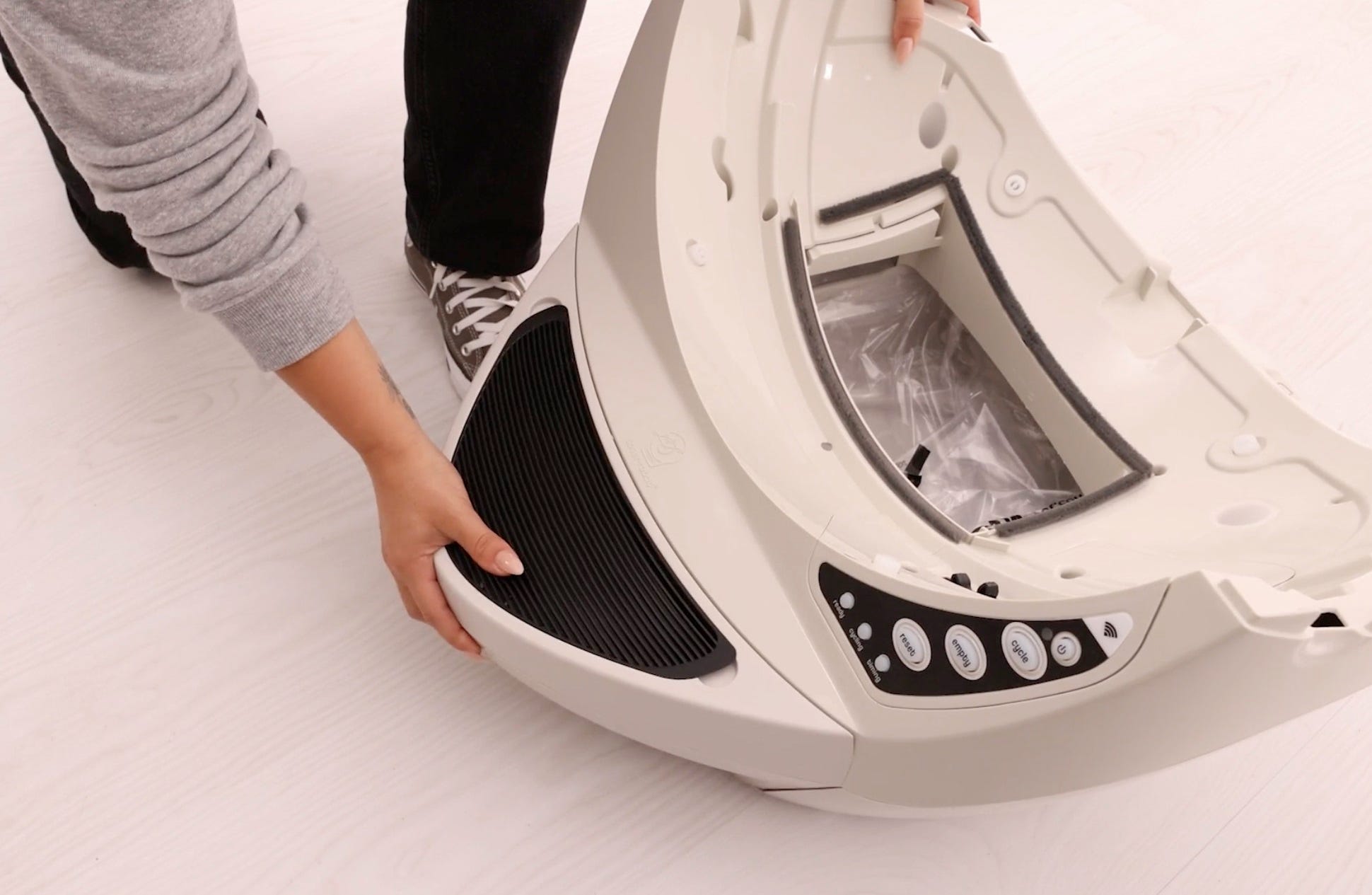

6. Retirez le tiroir à déchets et mettez-le de côté.

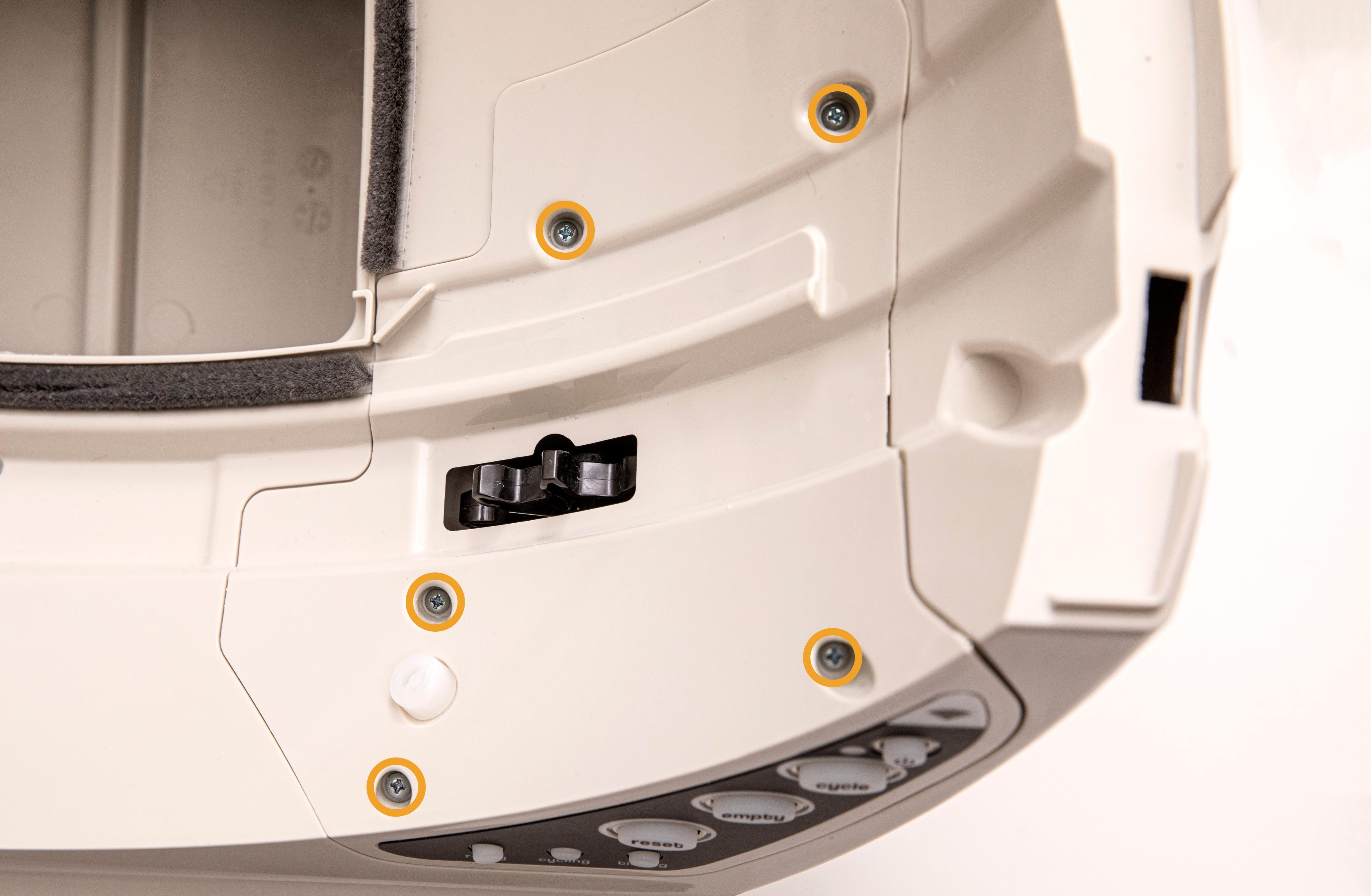

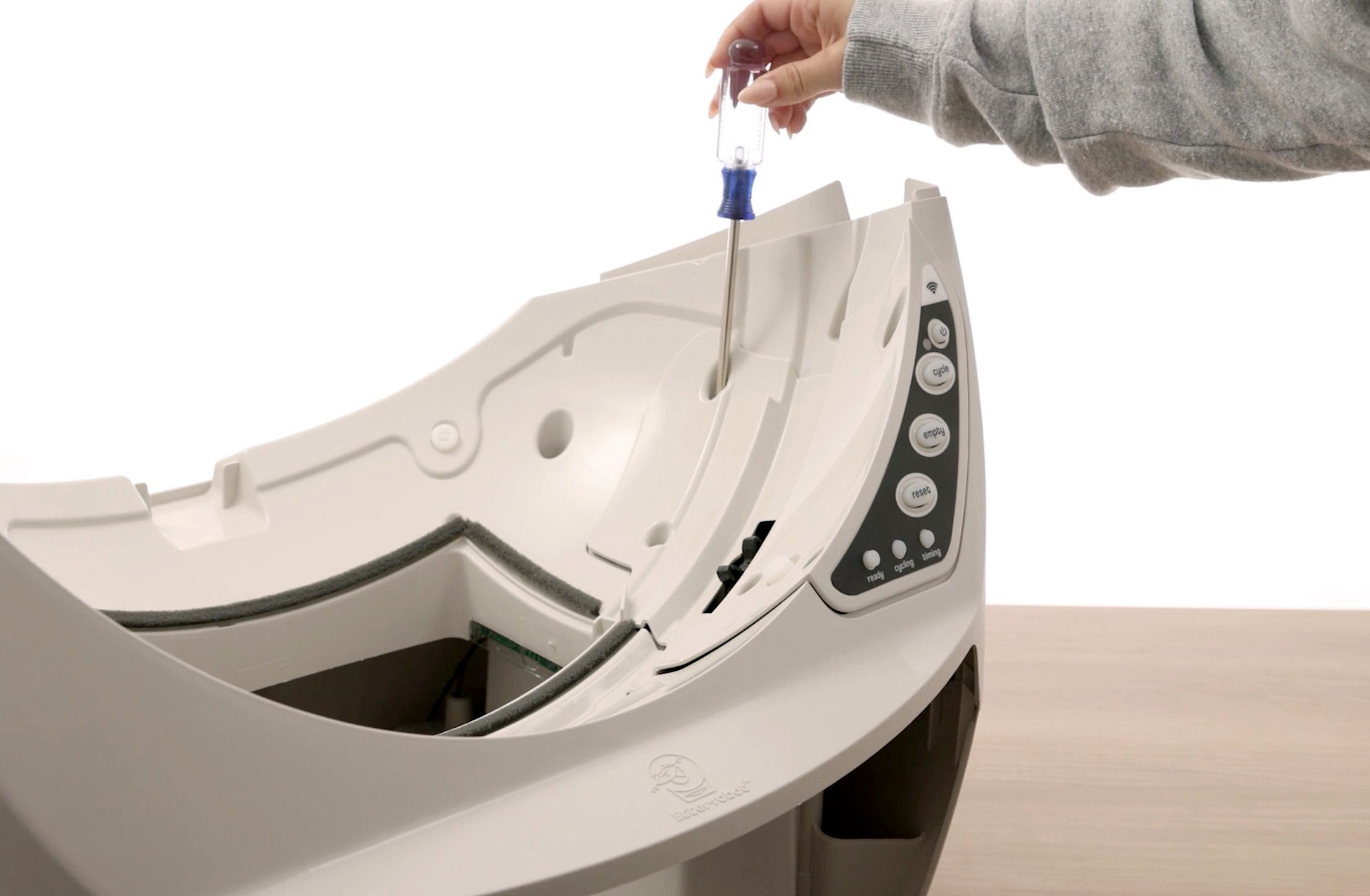

7. Le composant en plastique qui recouvre le panneau de commande sur la base est appelé le couvercle du panneau de commande. Dévissez les 5 vis pour retirer le couvercle.

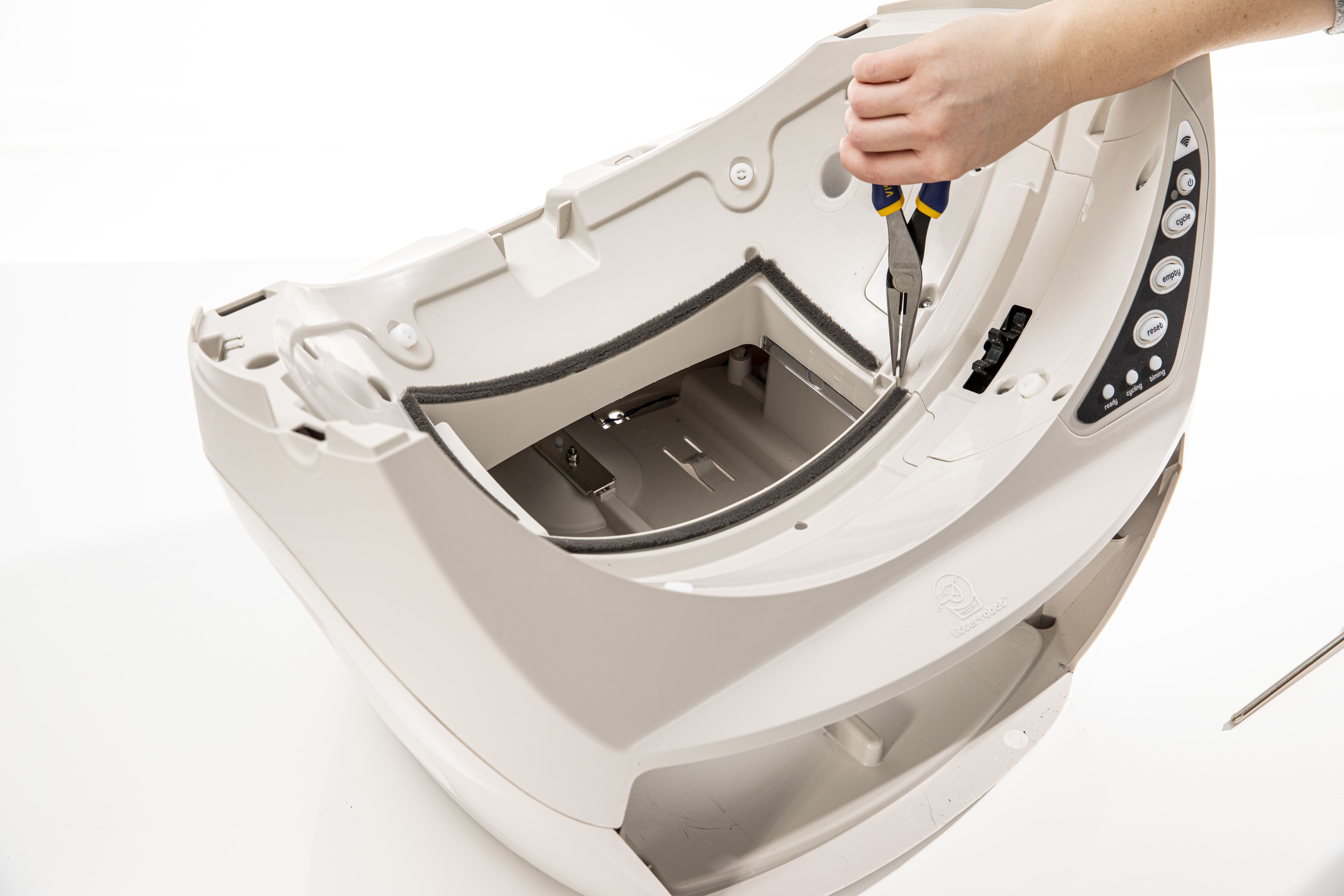

8. Utilisez une pince à bec effilé pour soulever le couvercle et le retirer de sa place.

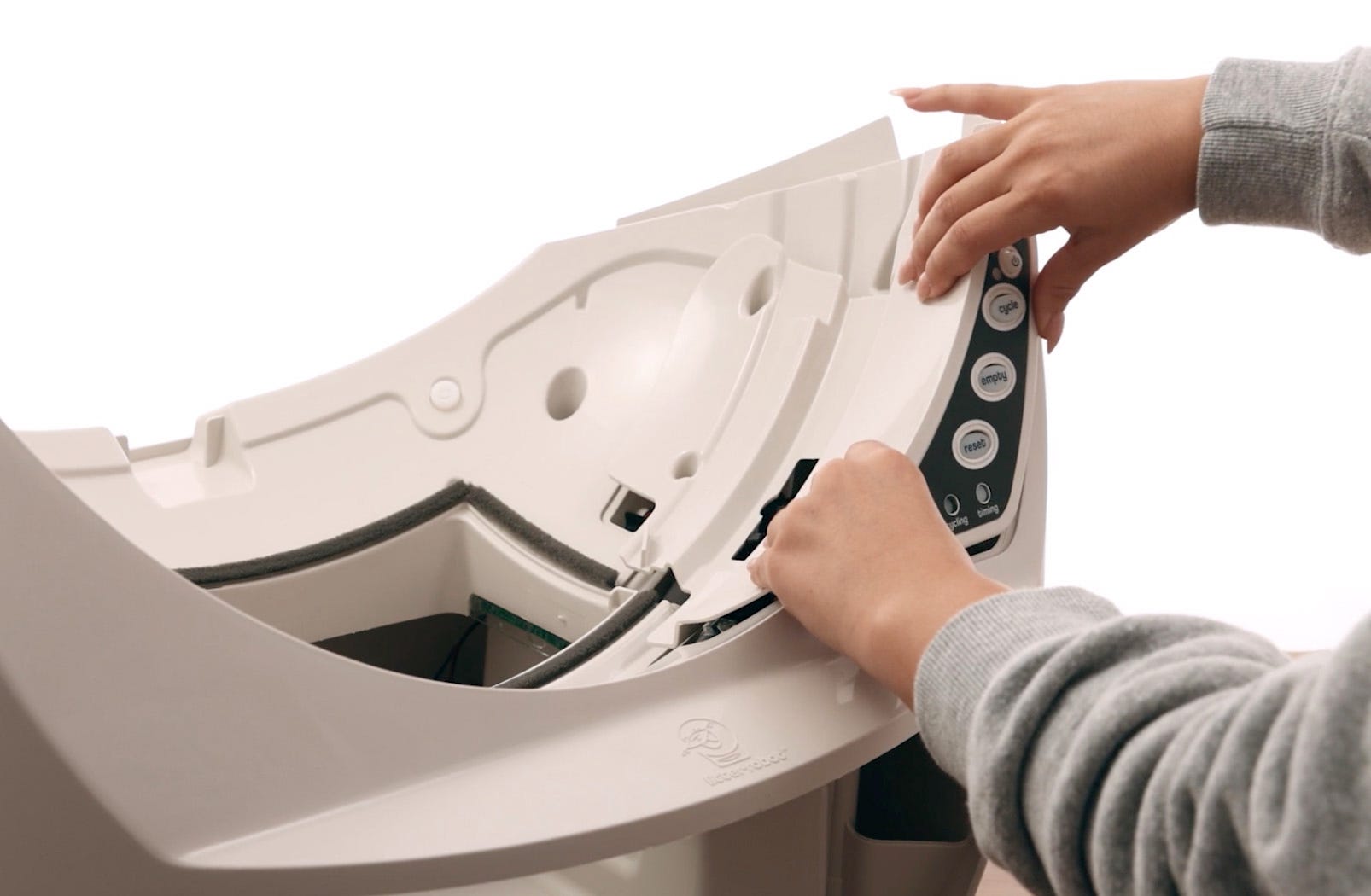

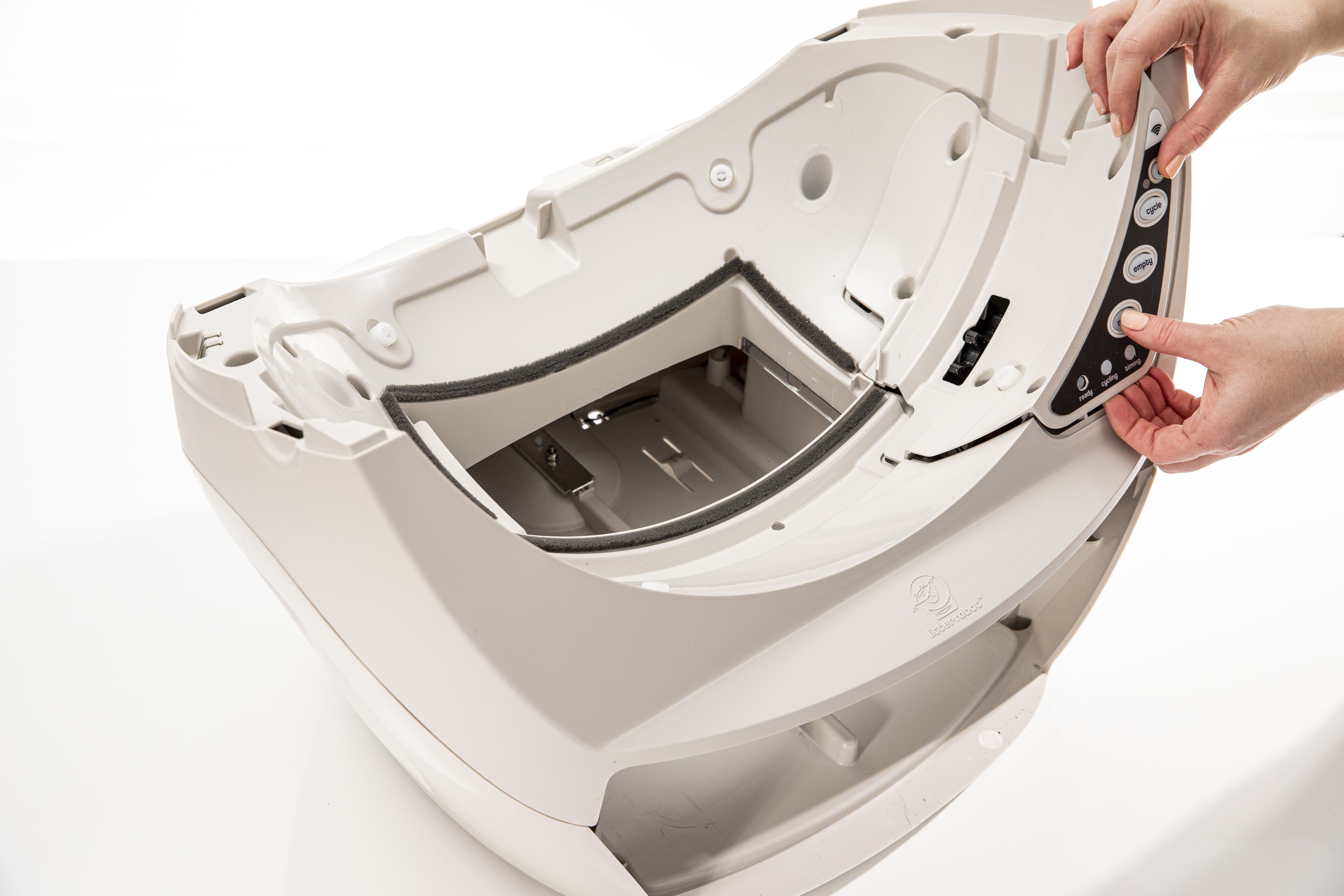

9. Séparez le couvercle du panneau de commande du panneau de commande en appuyant sur les boutons et en le soulevant. Mettez le couvercle du panneau de commande et les vis de côté.

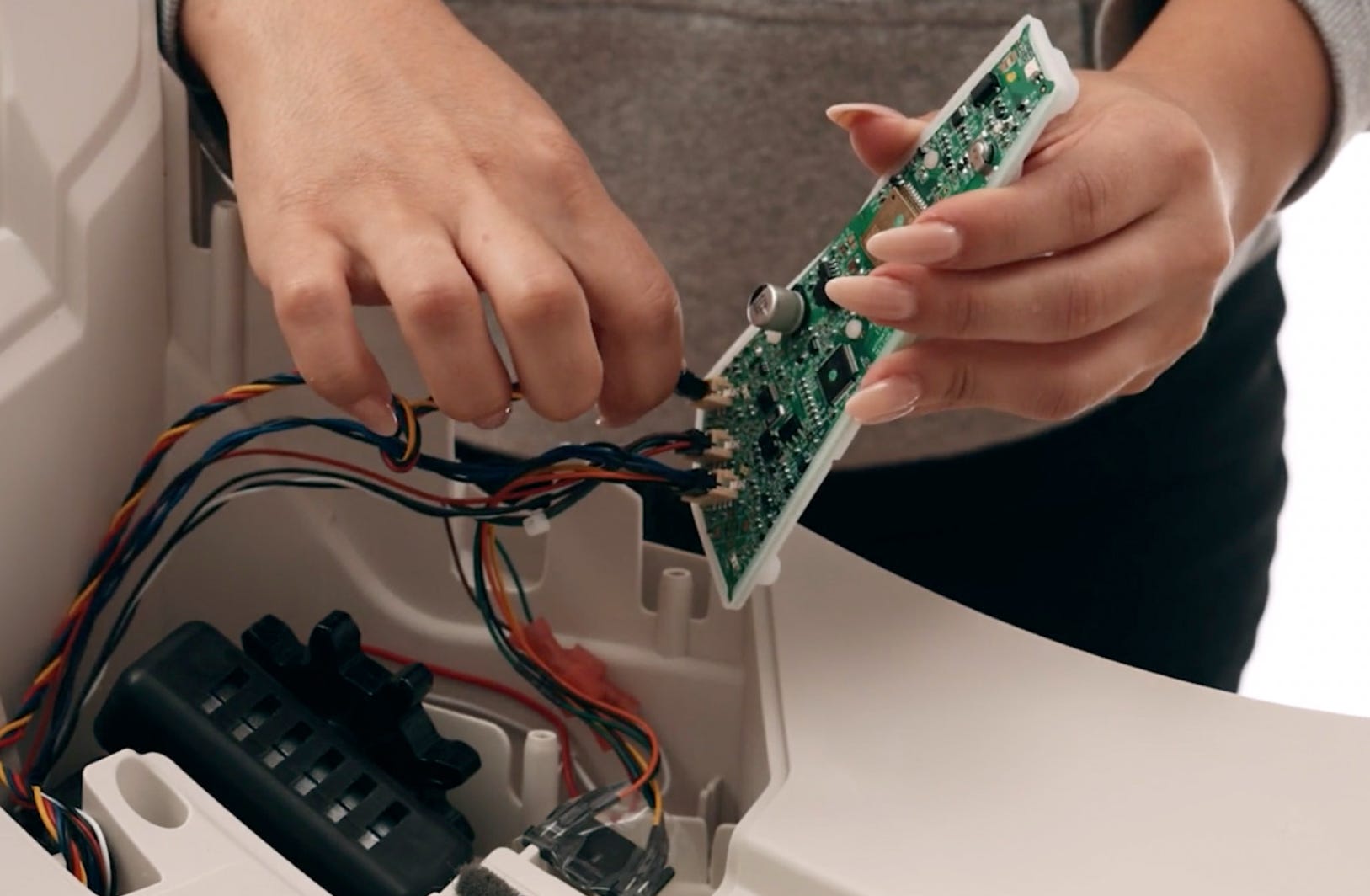

10. Retournez le clavier et le circuit imprimé et débranchez le connecteur à 4 broches de la carte DFI.


11. Le connecteur à 4 broches contient les fils DFI rouge, jaune, noir et bleu. La carte de circuit imprimé et le clavier peuvent être maintenus en place par un morceau de ruban adhésif. S'il est présent, retirez-le simplement ; il n'est pas nécessaire pour le remontage.

12. Plusieurs morceaux de ruban adhésif maintiennent les câbles DFI dans le canal et hors de portée du moteur. Libérez les câbles DFI en retirant les morceaux de ruban adhésif. Vous devrez réutiliser ces morceaux de ruban adhésif pendant le processus d'installation.

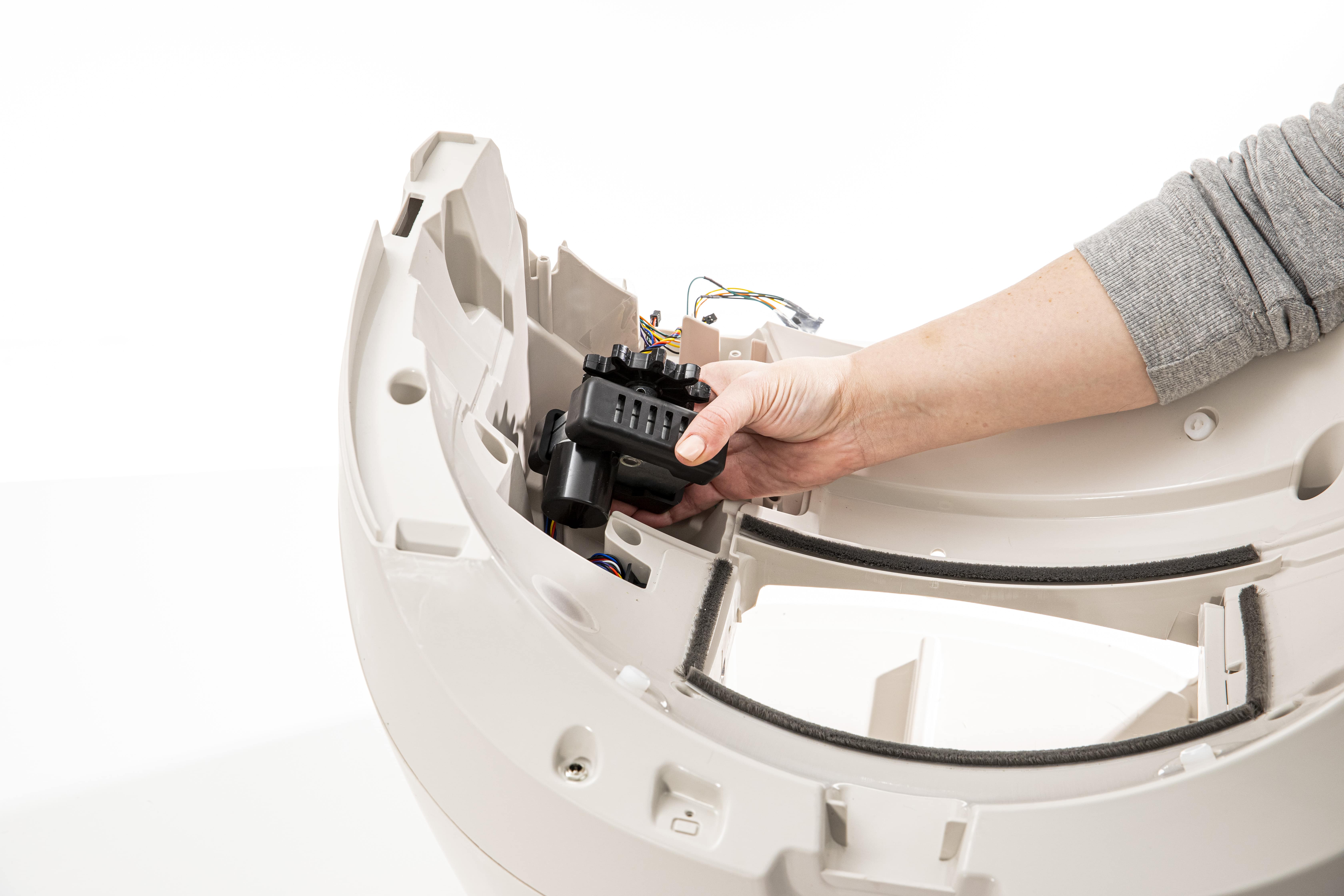

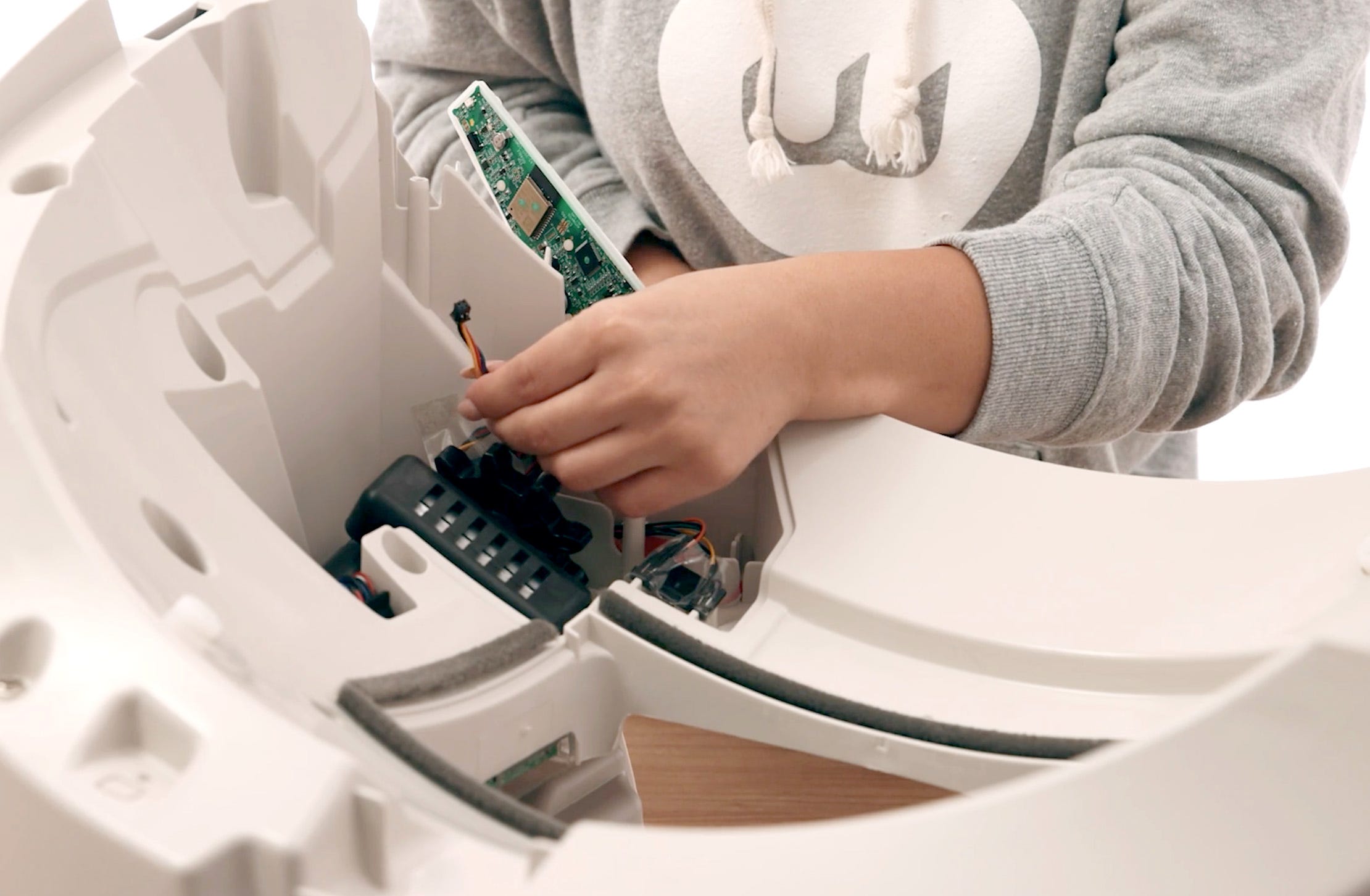

13. Soulevez le moteur pour libérer les fils DFI qui se trouvent en dessous.

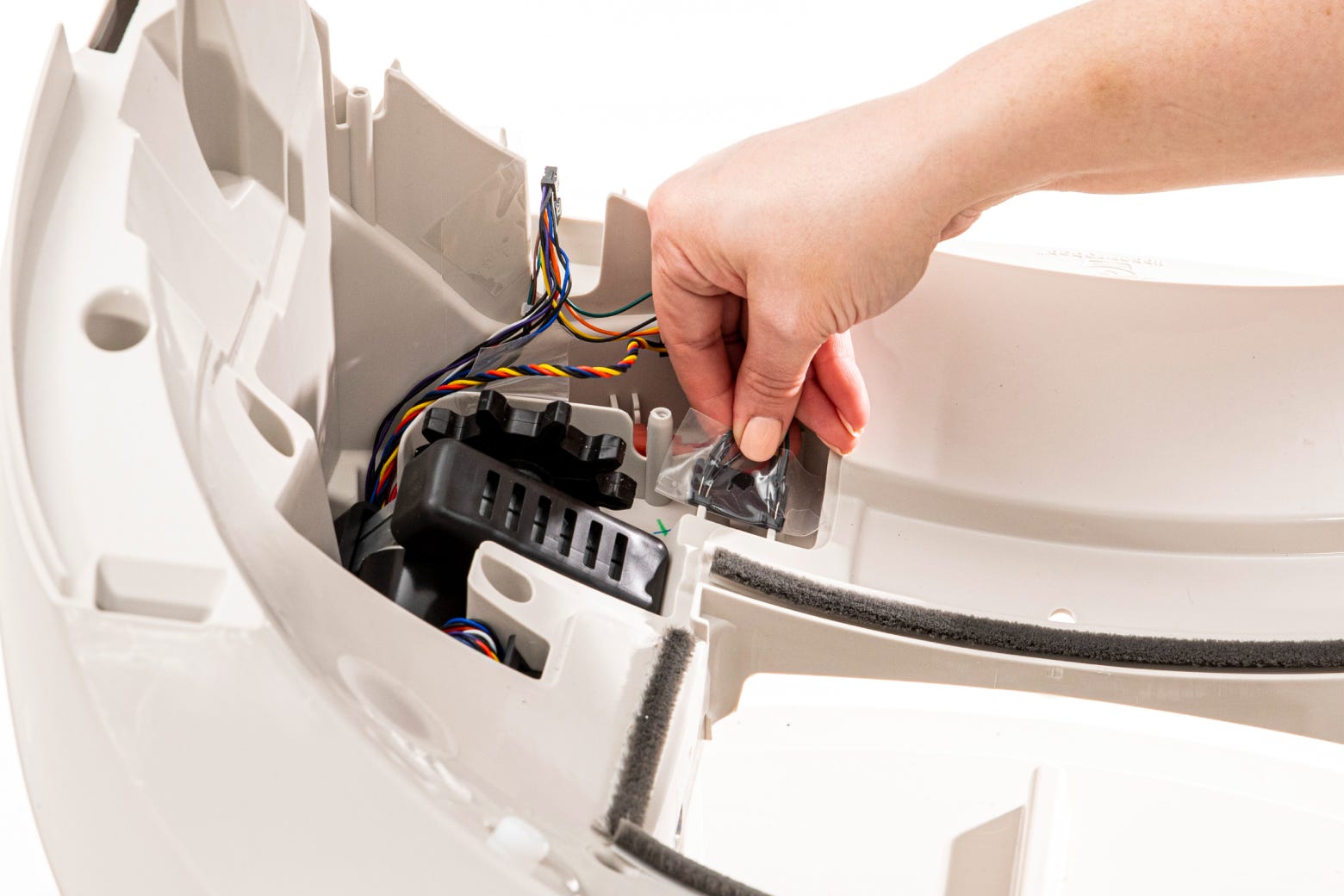

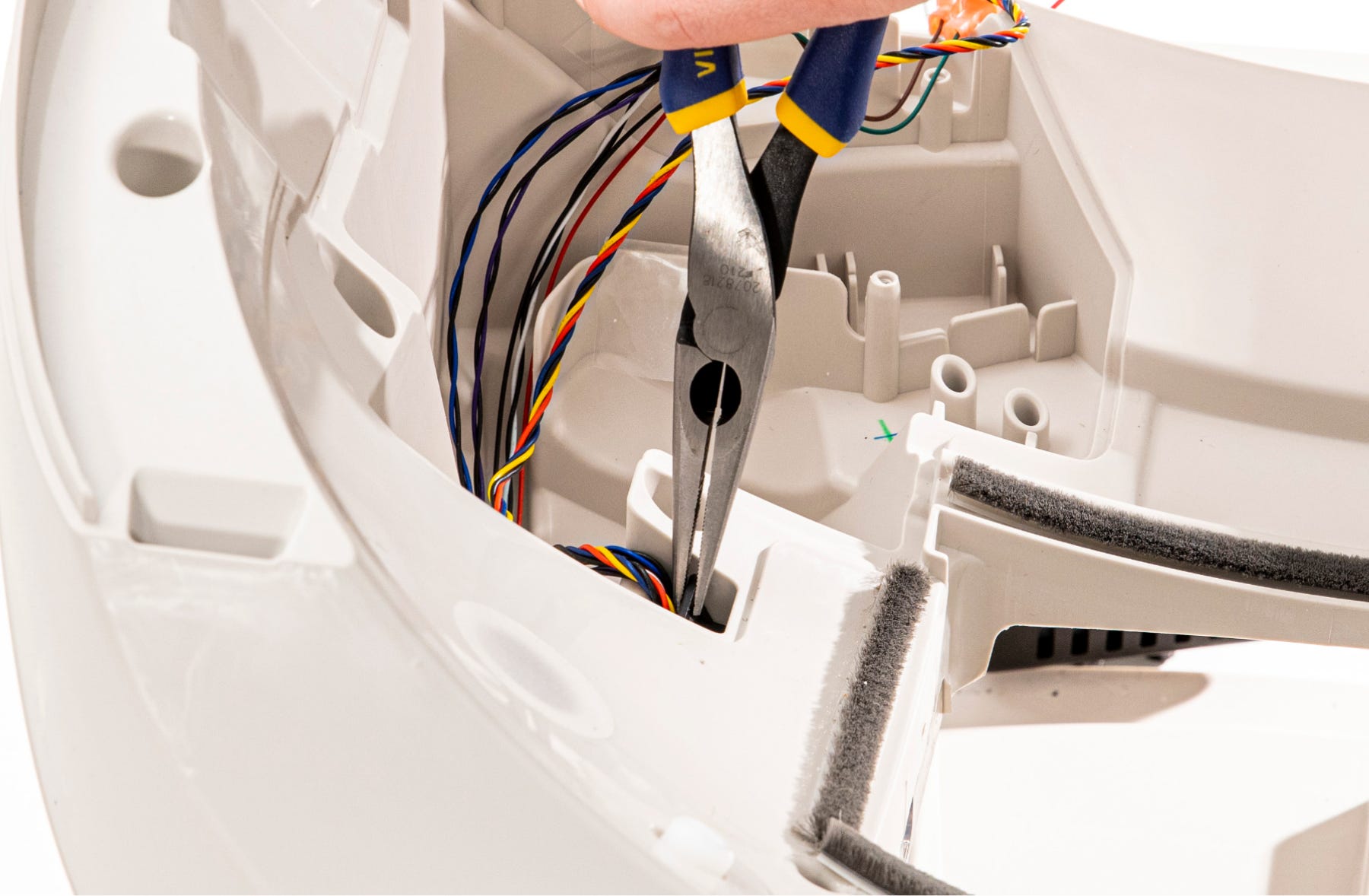

14. Utilisez une pince à bec effilé pour retirer le bouchon de fil noir de la base et faites passer les fils DFI dans le trou.


15. Pour maintenir le moteur, les fils et le circuit imprimé en place pendant les étapes suivantes, replacez temporairement le couvercle du panneau de commande et vissez-le en place à l'aide des 2 vis.


---

Retirez l'ancien assemblage de la carte DFI et pincez les contacts

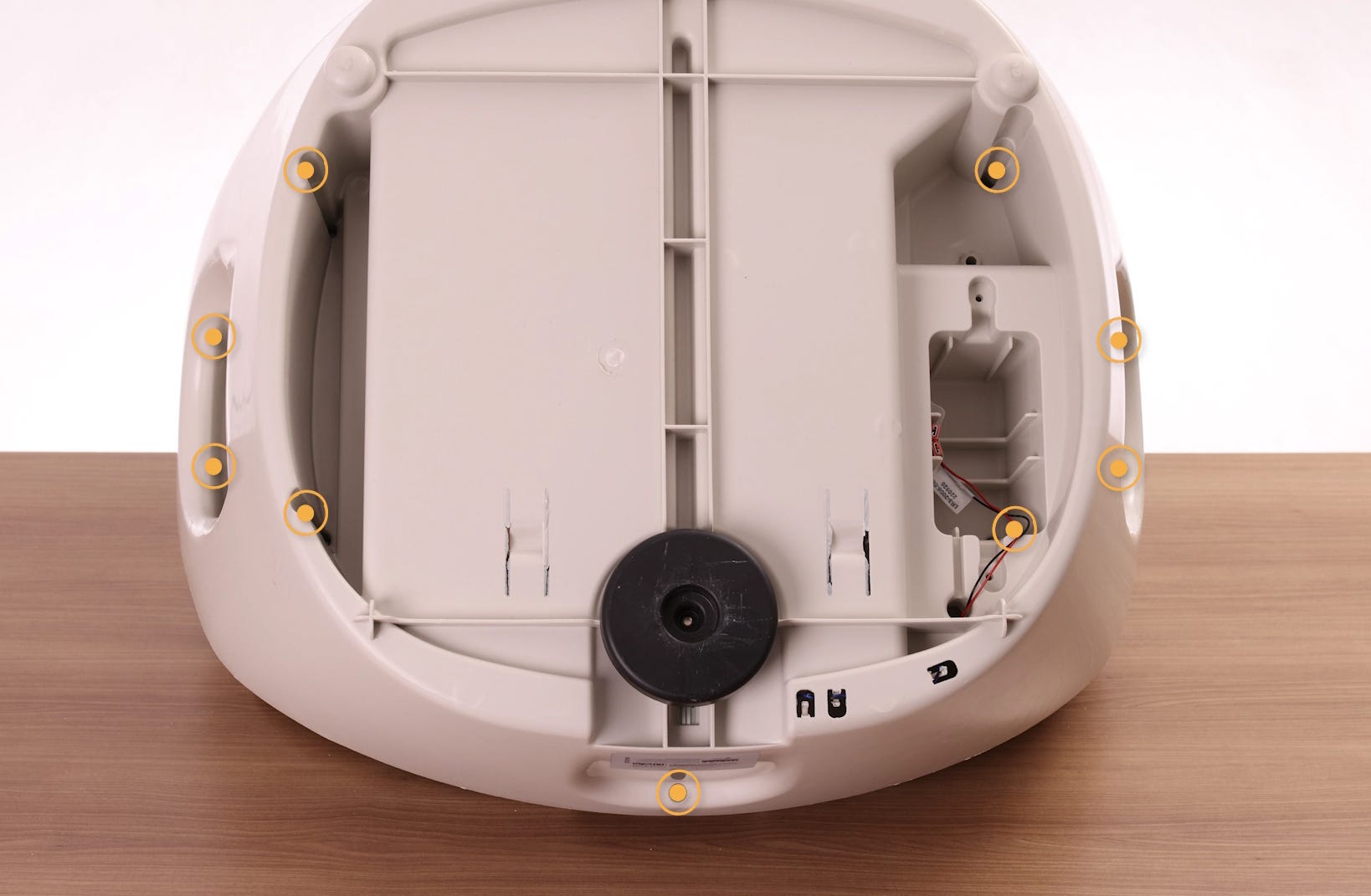

1. Retournez doucement la base et dévissez les 9 vis qui fixent les deux moitiés de la base.

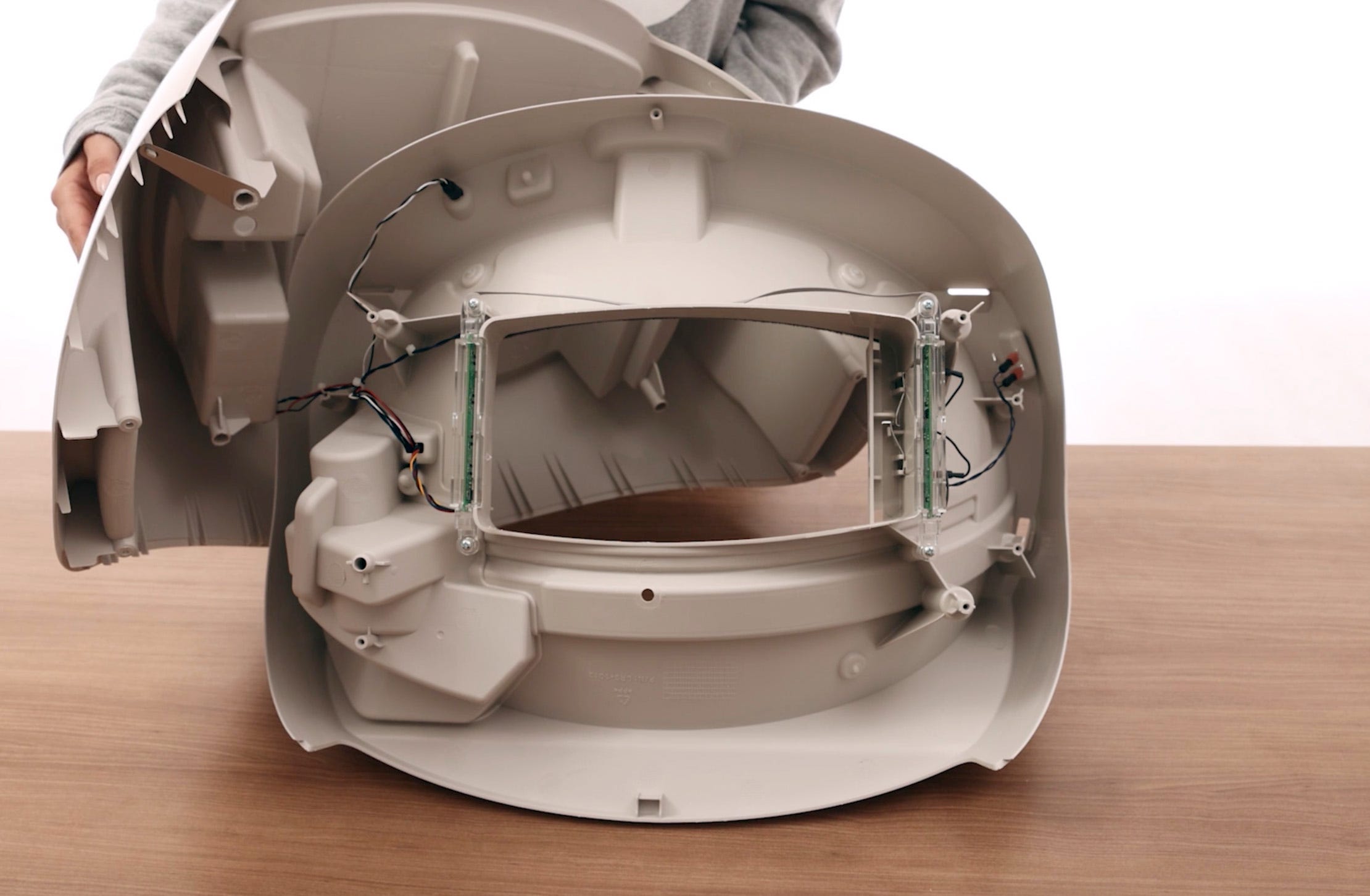

2. Soulevez la moitié supérieure de la base et placez-la vers la droite (rappelez-vous : il y a encore des fils connectés). Localisez les cartes DFI de chaque côté de l'ouverture.

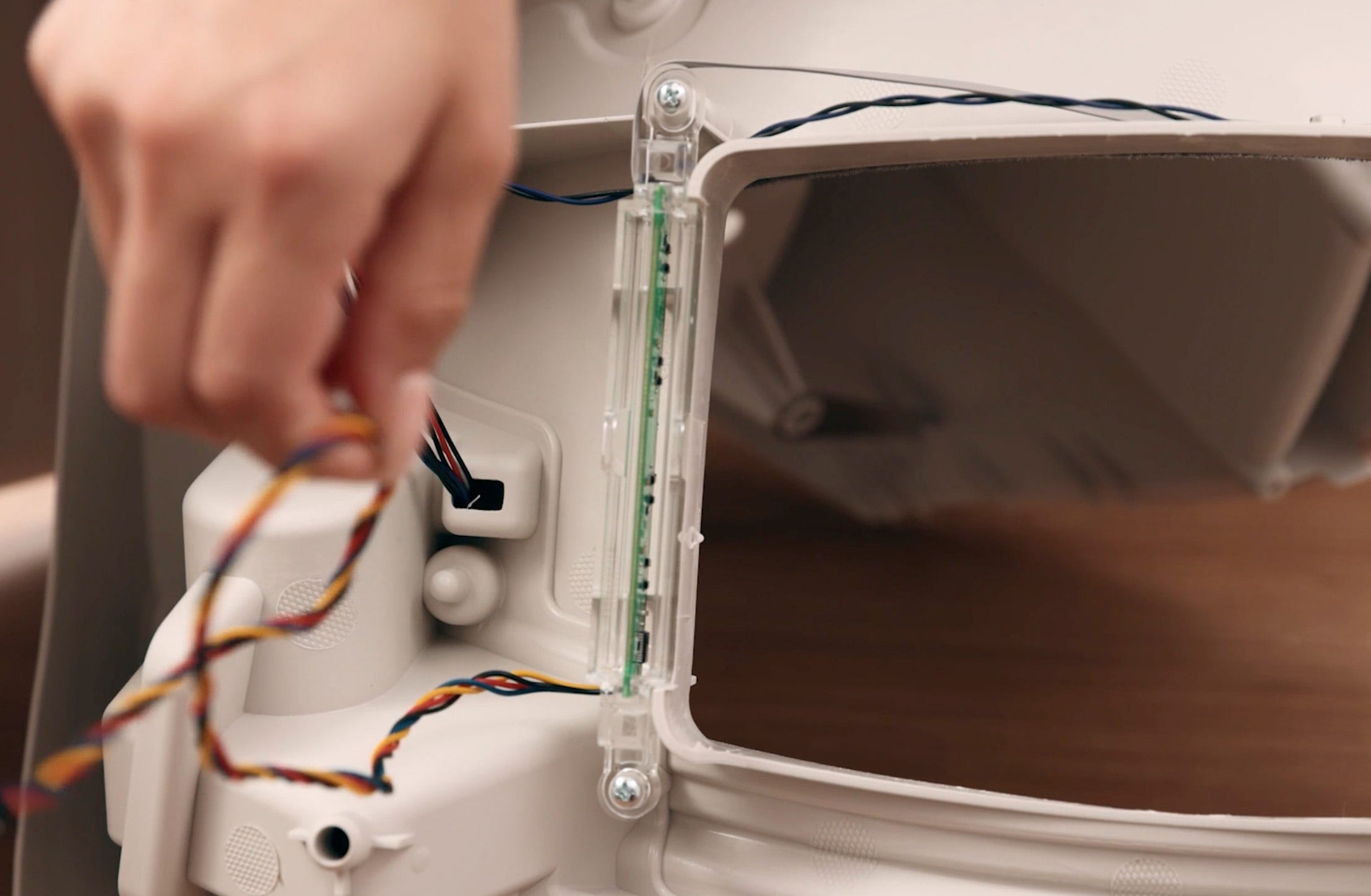

3. À droite, faites passer les fils DFI à travers le trou s'ils ne le sont pas déjà.


4. Sur la gauche, repérez les deux fils noirs. Ceux-ci sont connectés aux bornes de pincement.

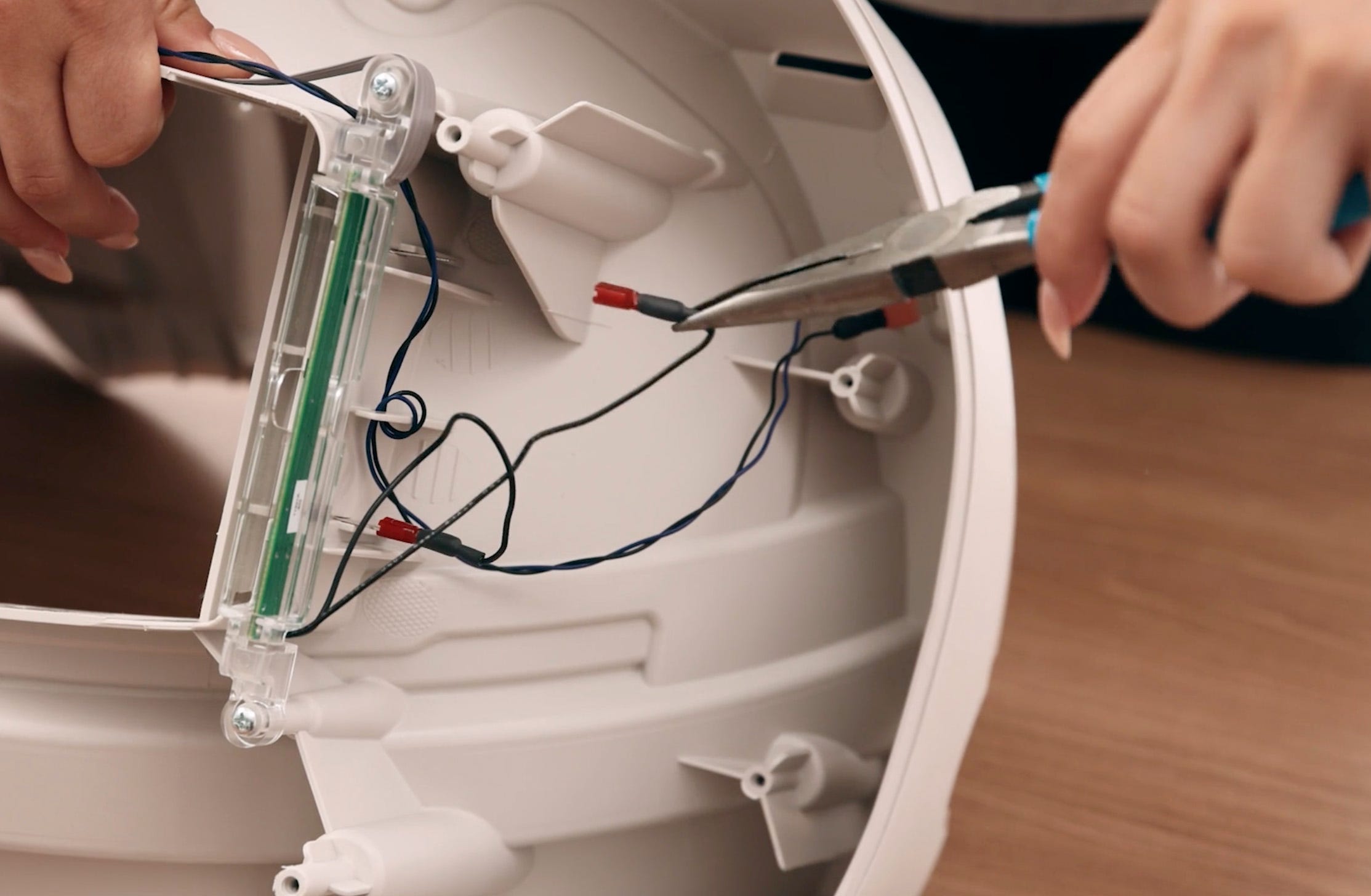

5. Utilisez une pince à bec effilé pour séparer les connecteurs des bornes de pincement.

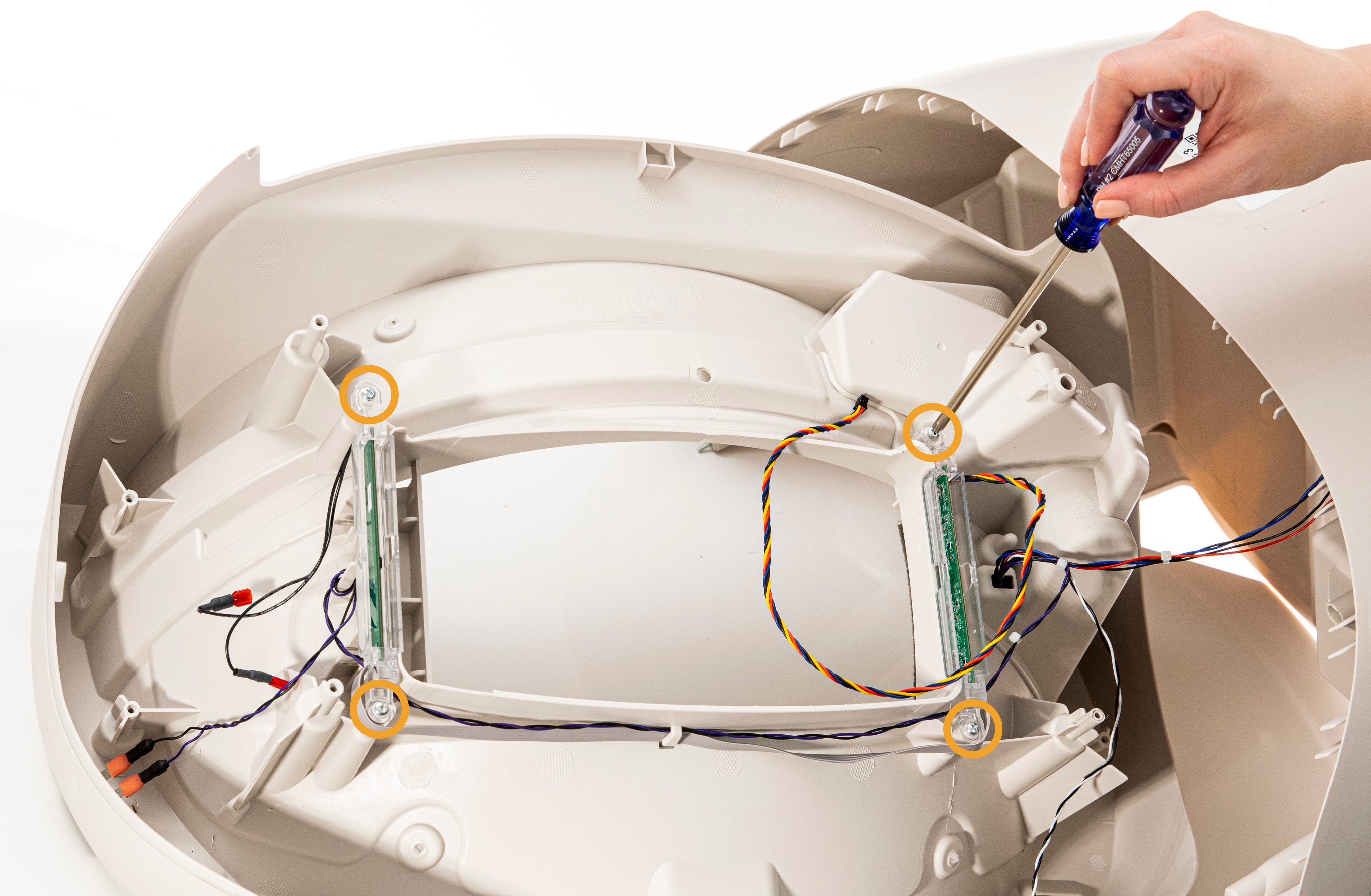

6. De chaque côté, retirez les 2 vis qui fixent les cartes DFI à la base.

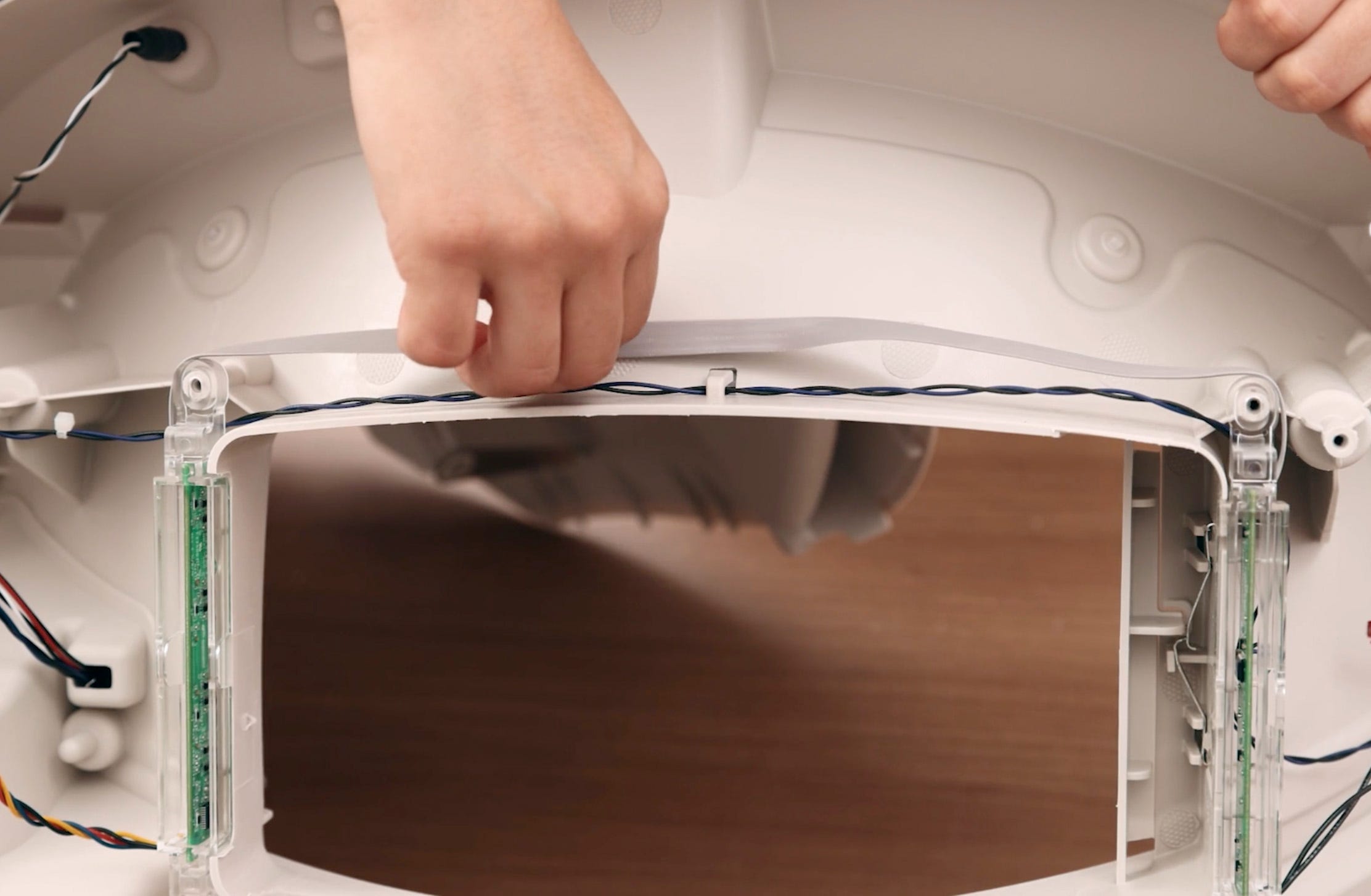

7. Sur le bord avant de l'ouverture, libérez le câble ruban gris de sous le crochet.

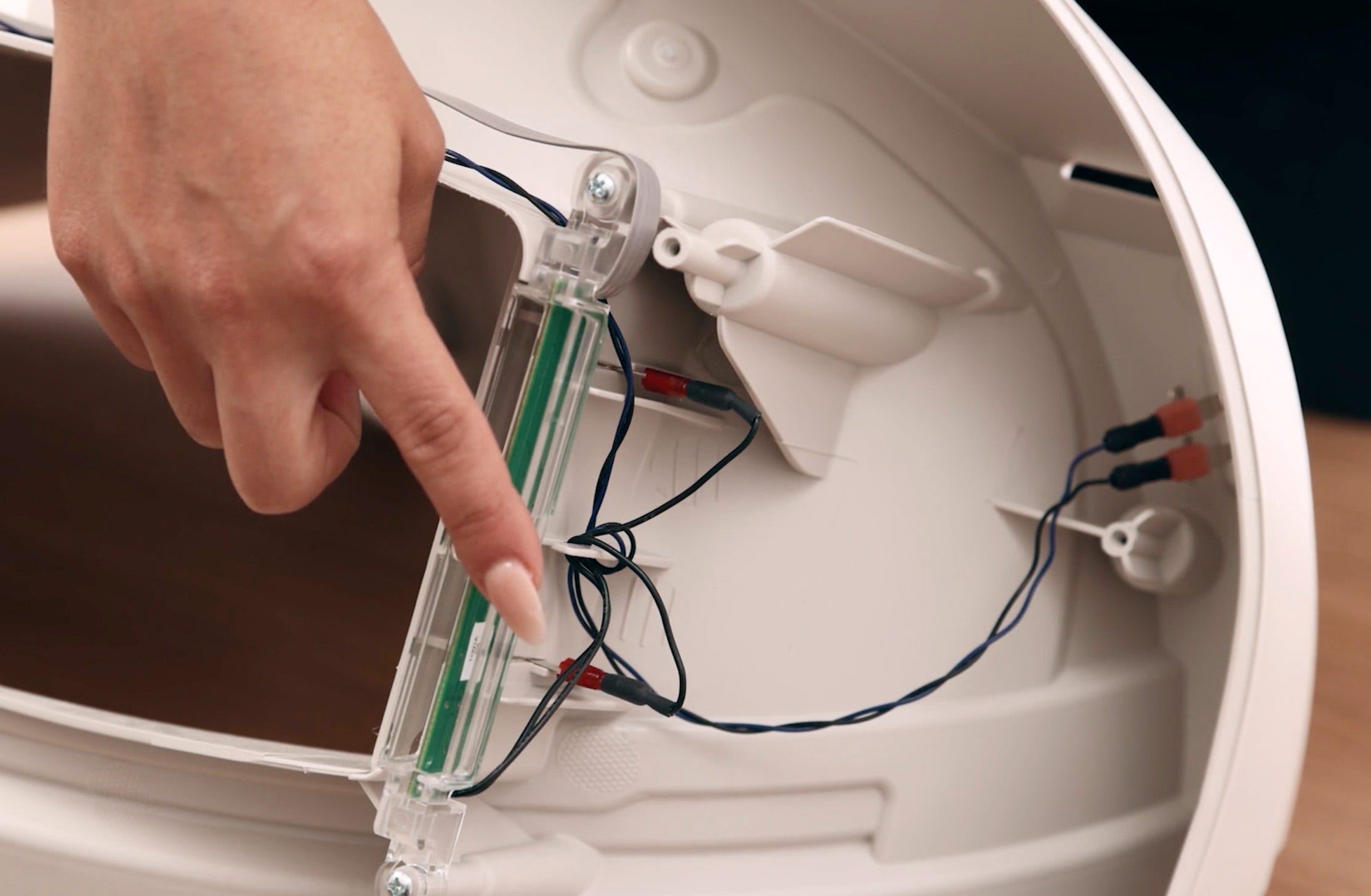

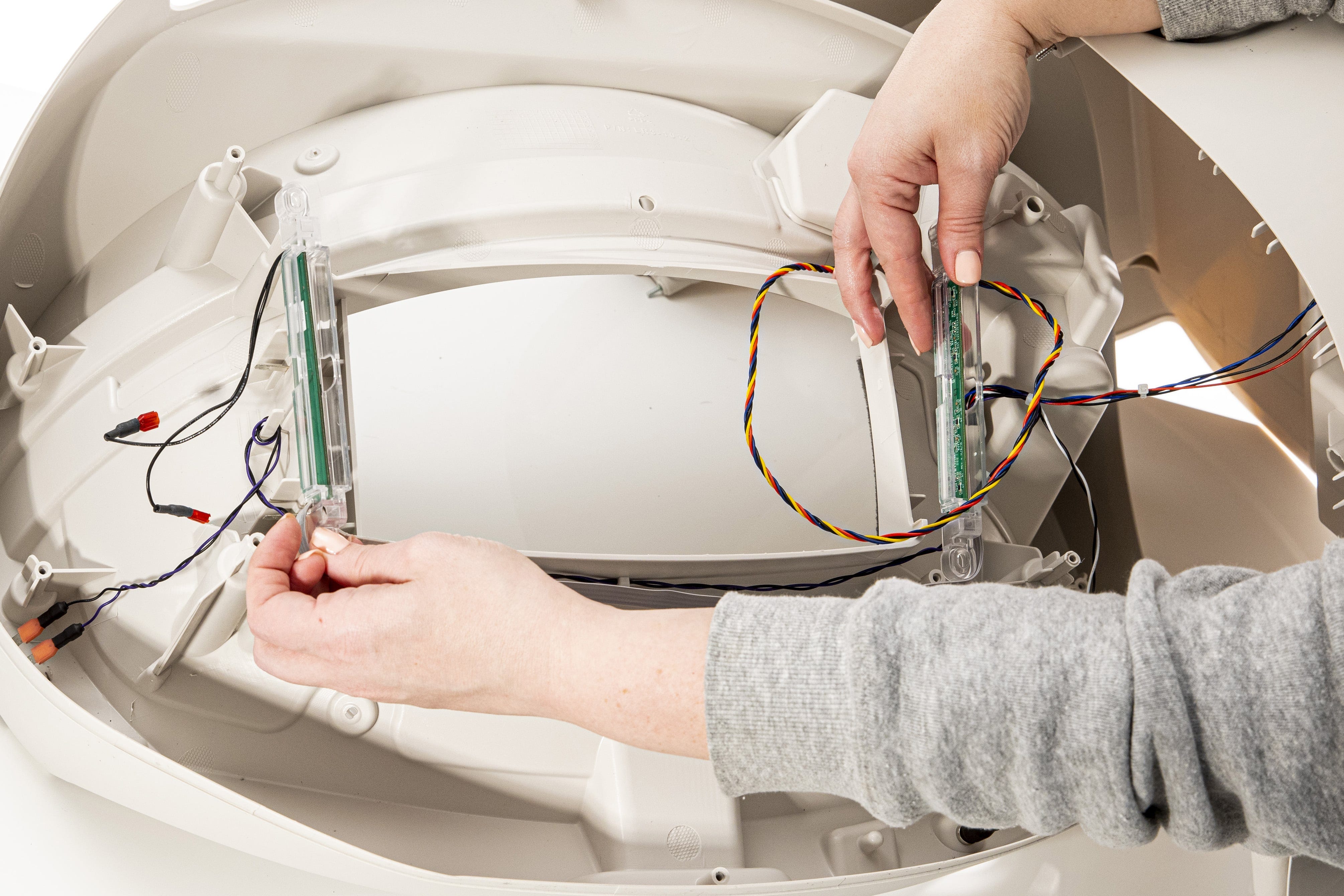

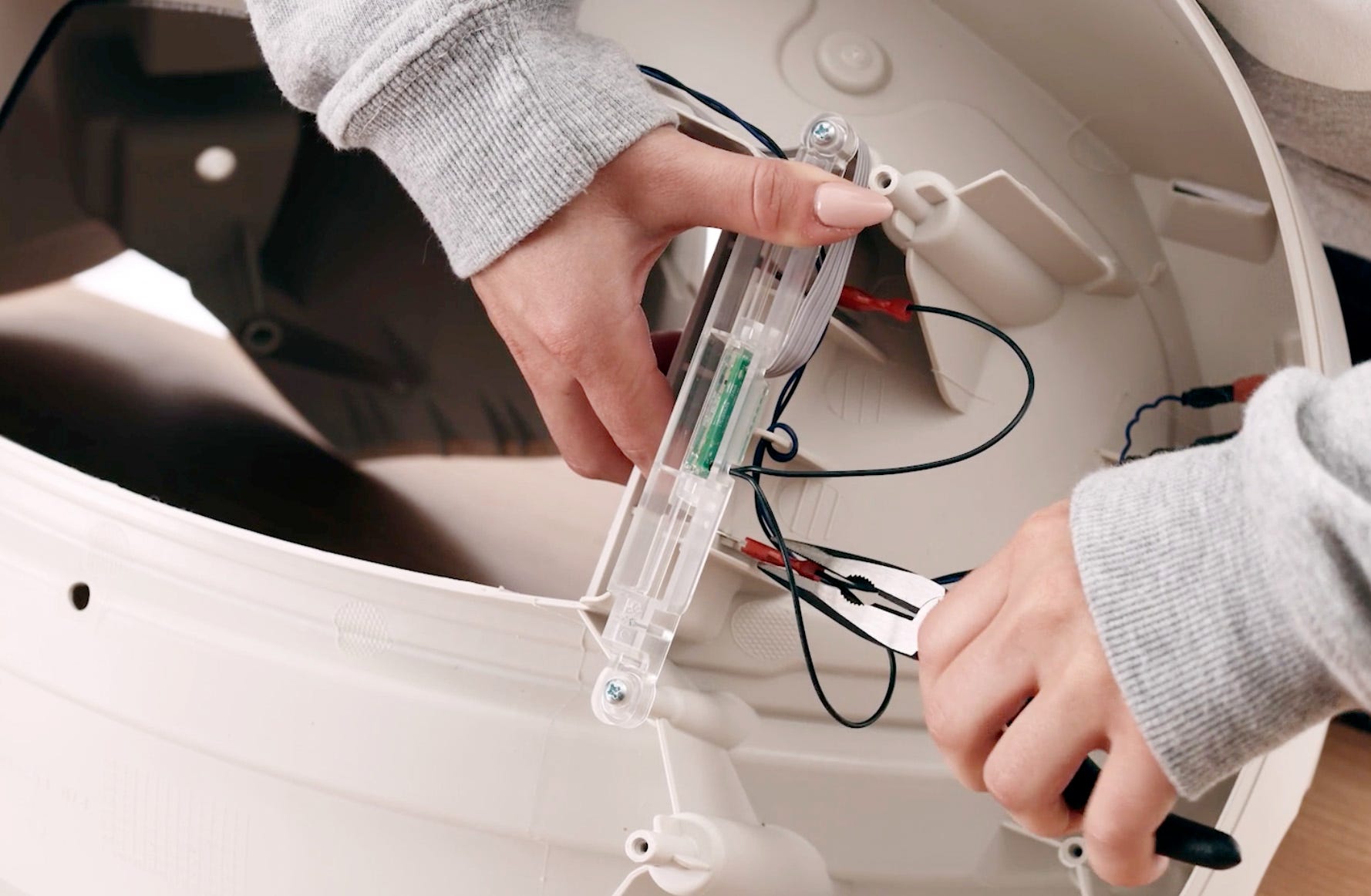

8. Soulevez les boîtiers DFI en plastique transparent de la base et retirez l'ancien ensemble de carte DFI.

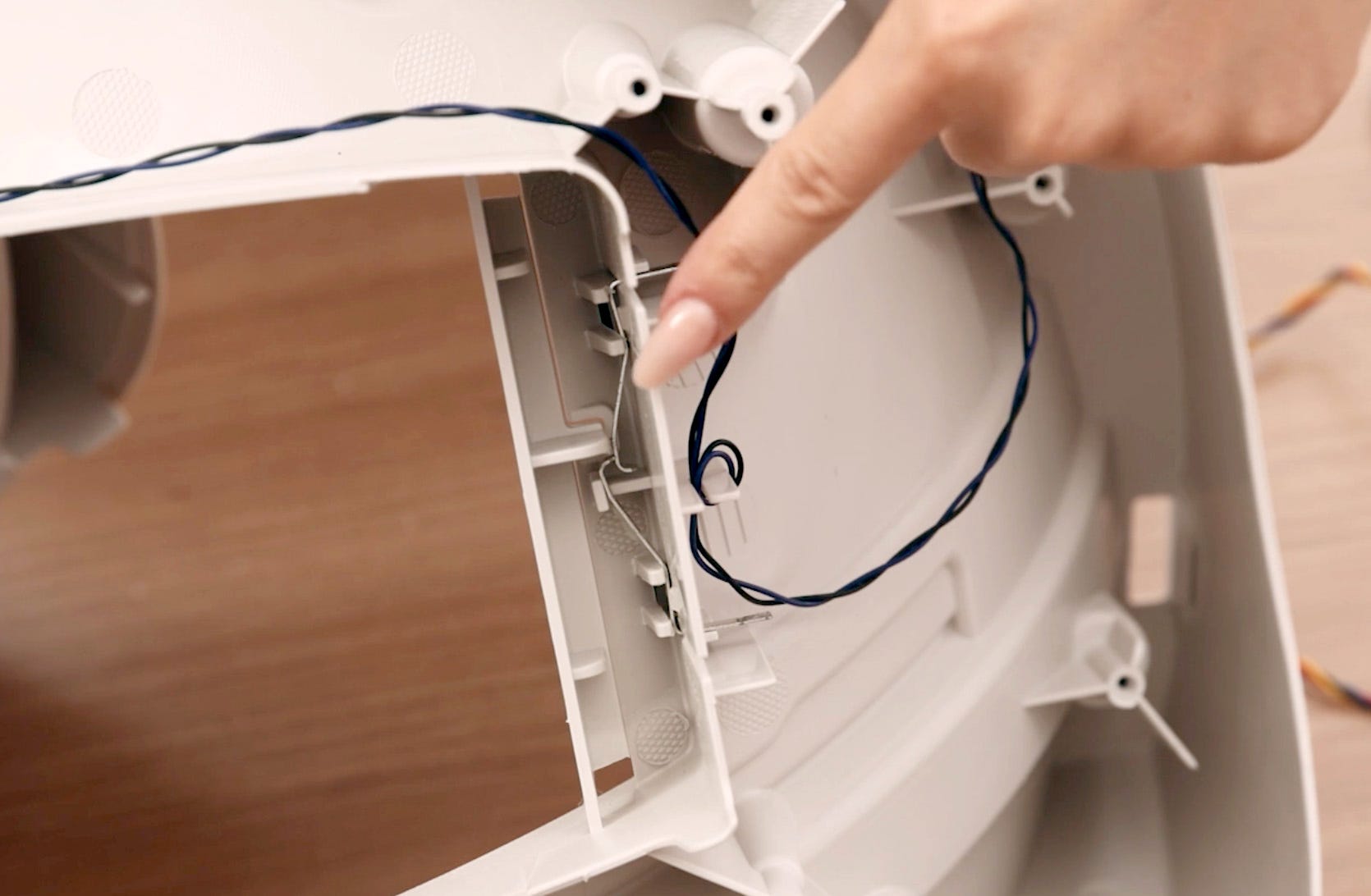

9. Notez l’emplacement des contacts de pincement métalliques.

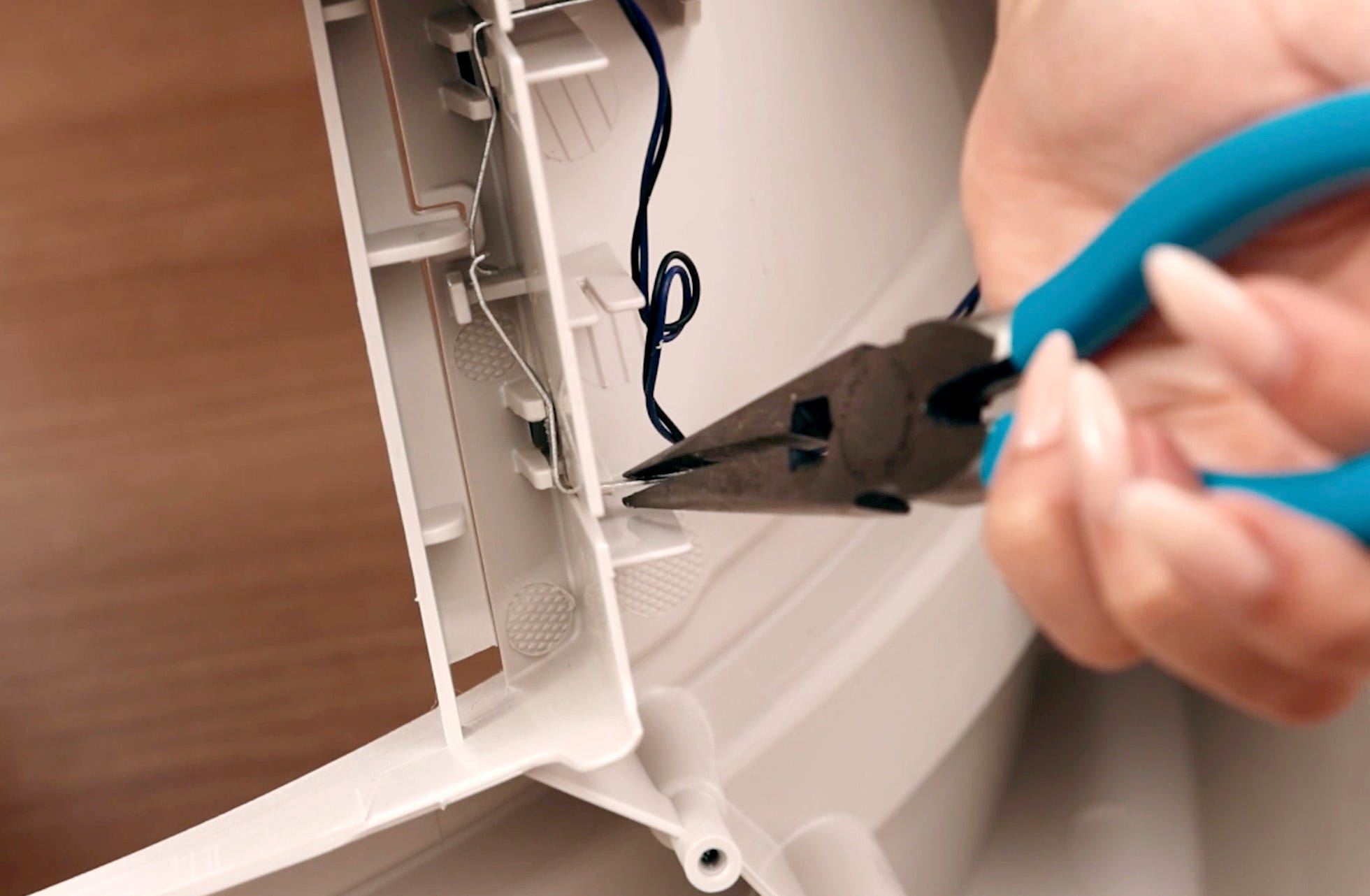

10. À l’aide d’une pince à bec effilé, retirez délicatement chacun des contacts de pincement.


Installer de nouveaux contacts de pincement

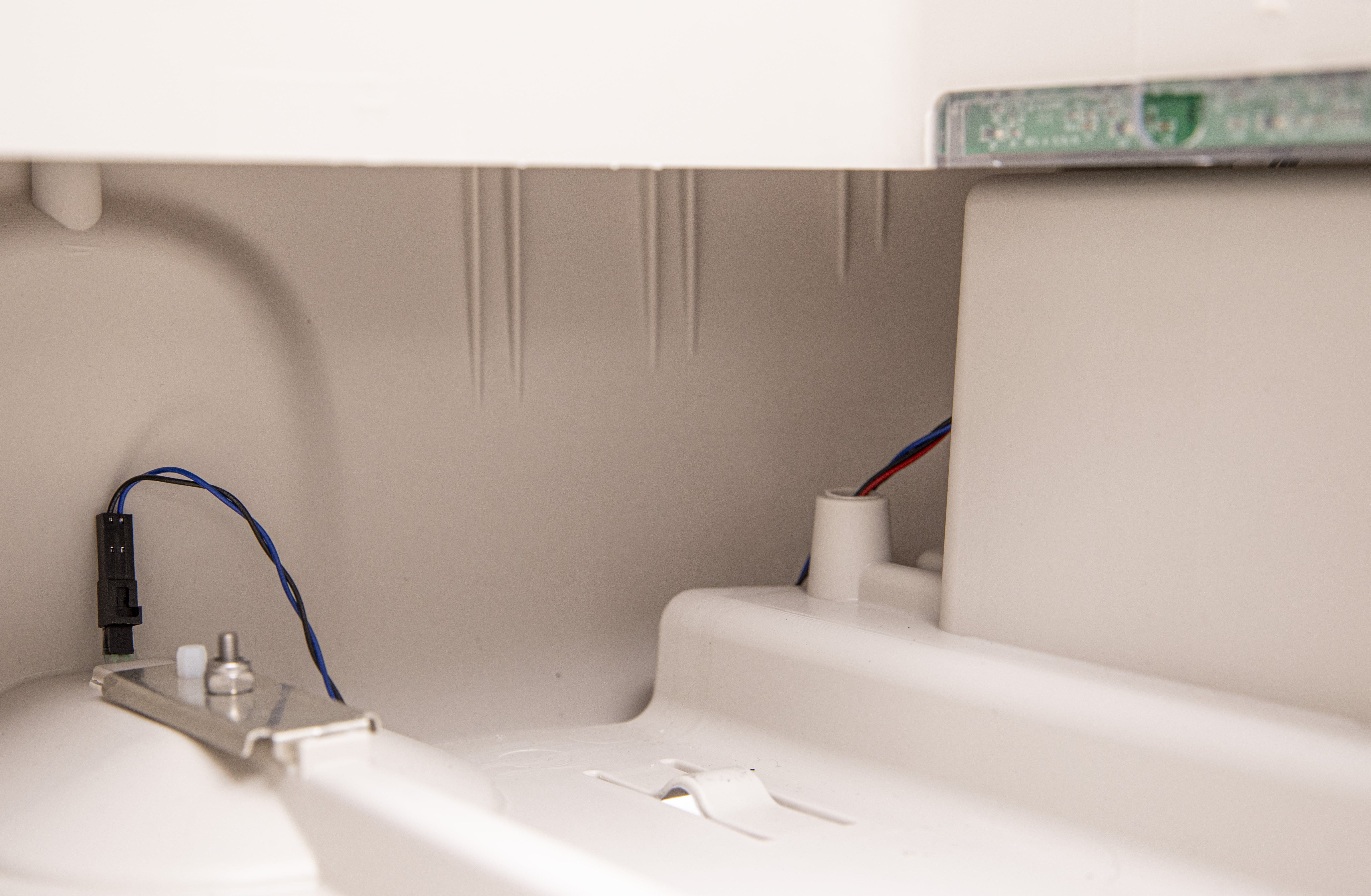

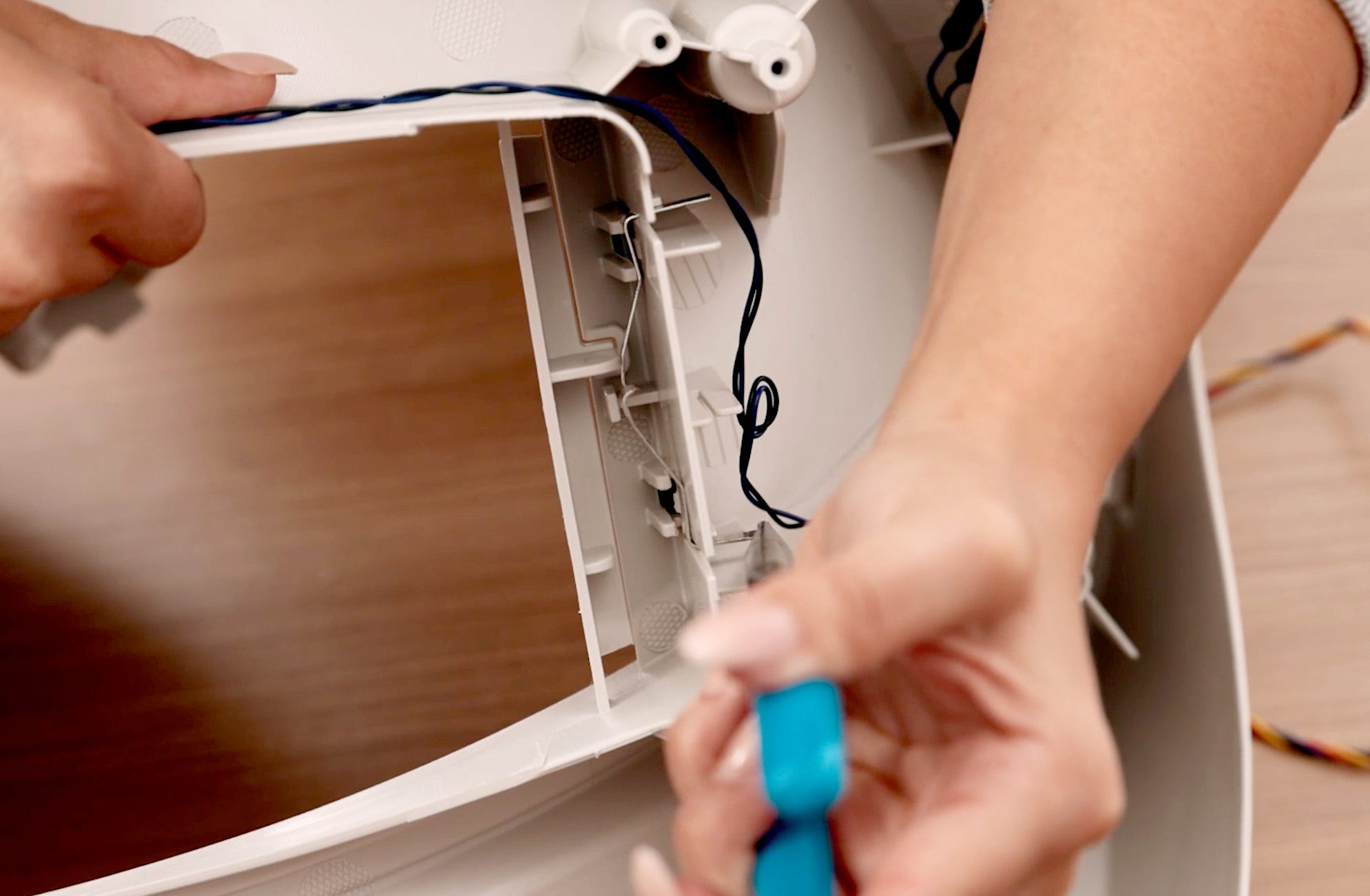

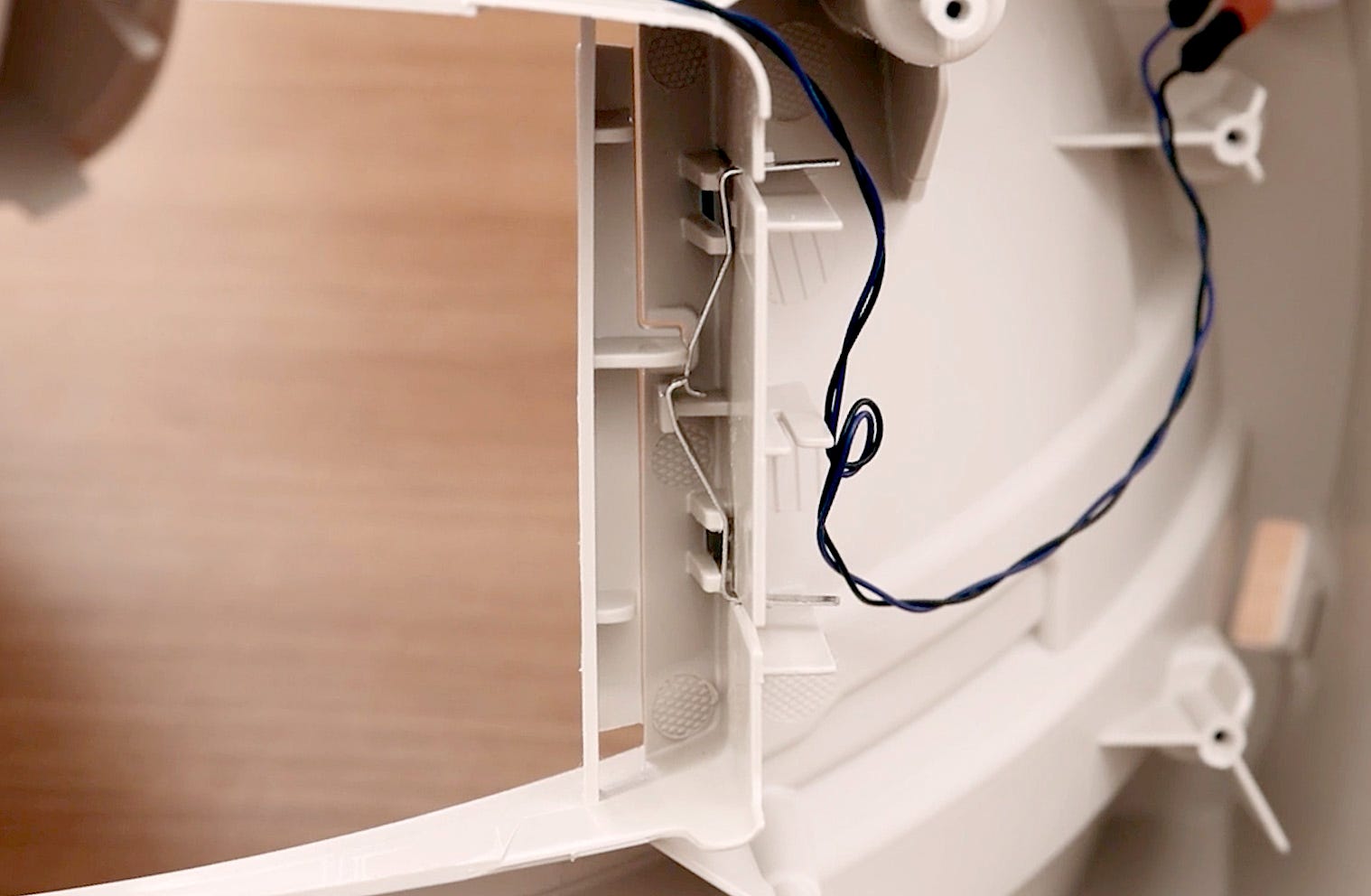

1. À l’aide d’une pince à bec effilé, positionnez les nouveaux contacts de pincement métalliques.


2. Assurez-vous que les contacts de pincement sont bien en place dans la fente et que les contacts supérieur et inférieur se chevauchent. Les deux contacts de pincement doivent se toucher. Un tournevis à tête plate peut aider à les enfoncer doucement en place.


Installer un nouvel assemblage de carte DFI

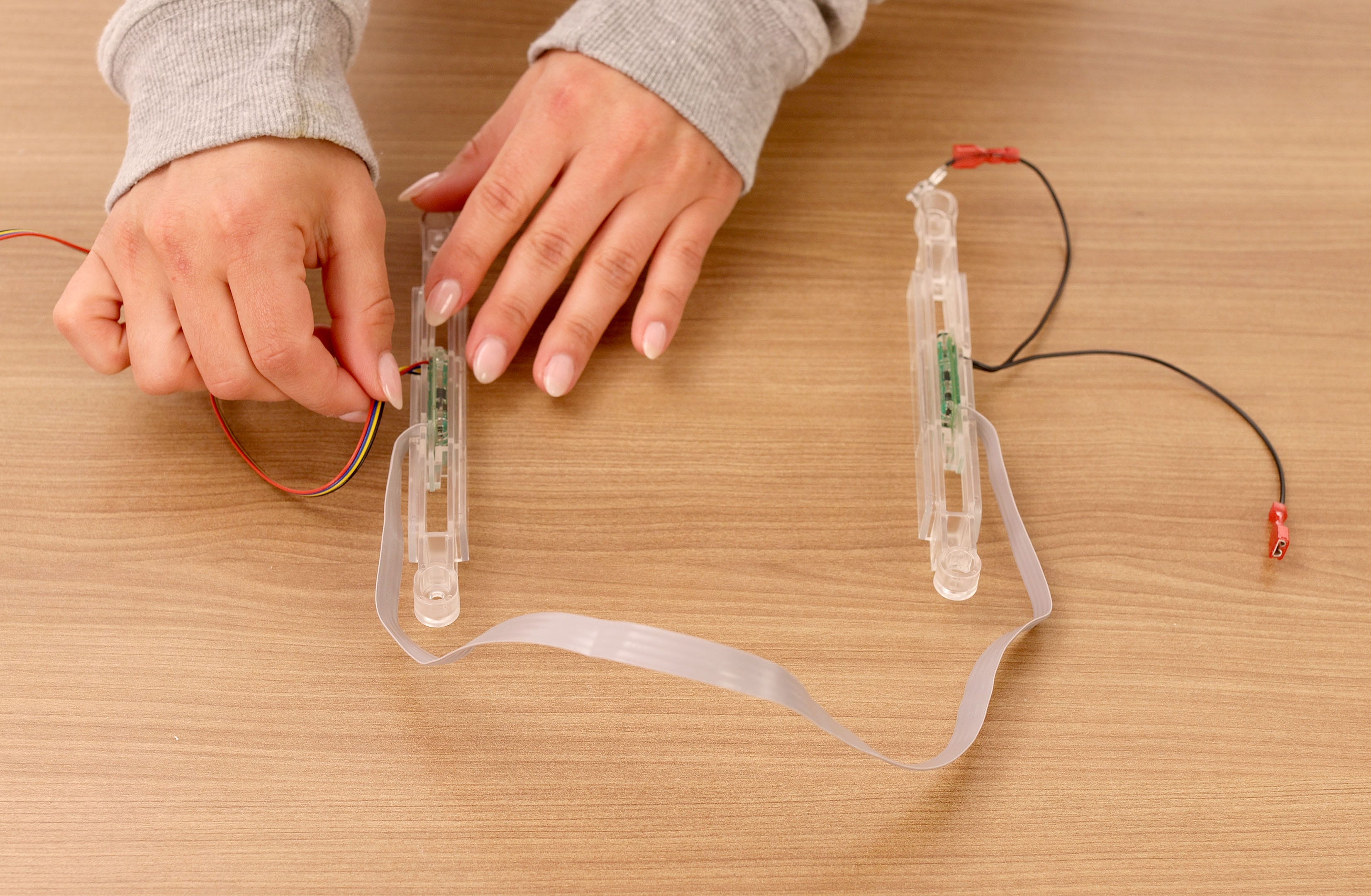

1. Orientez le nouvel ensemble de carte DFI de sorte que les fils noirs soient du même côté que les contacts de pincement métalliques.


2. Assurez-vous que les cartes DFI sont d'abord installées dans le boîtier, puis installées dans la base orientée vers l'intérieur. Il est important que le côté avec le capteur noir soit orienté vers l'intérieur en direction du tiroir à déchets et le côté avec le câblage menant à l'intérieur de la base.

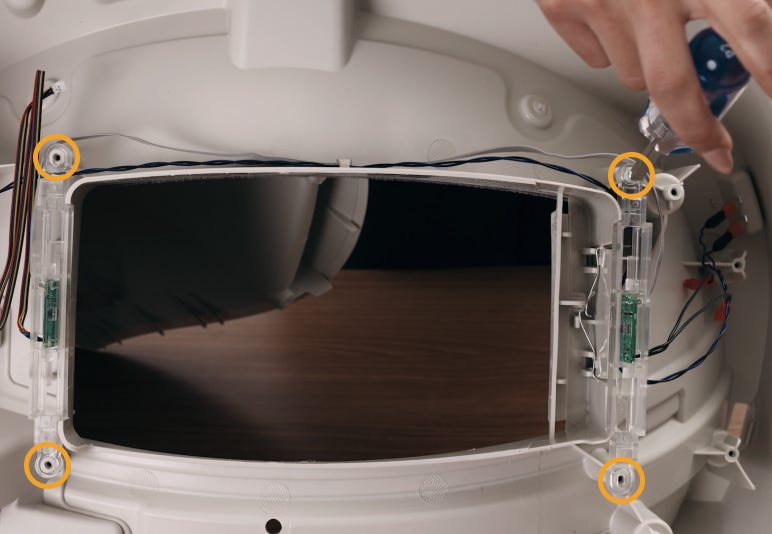

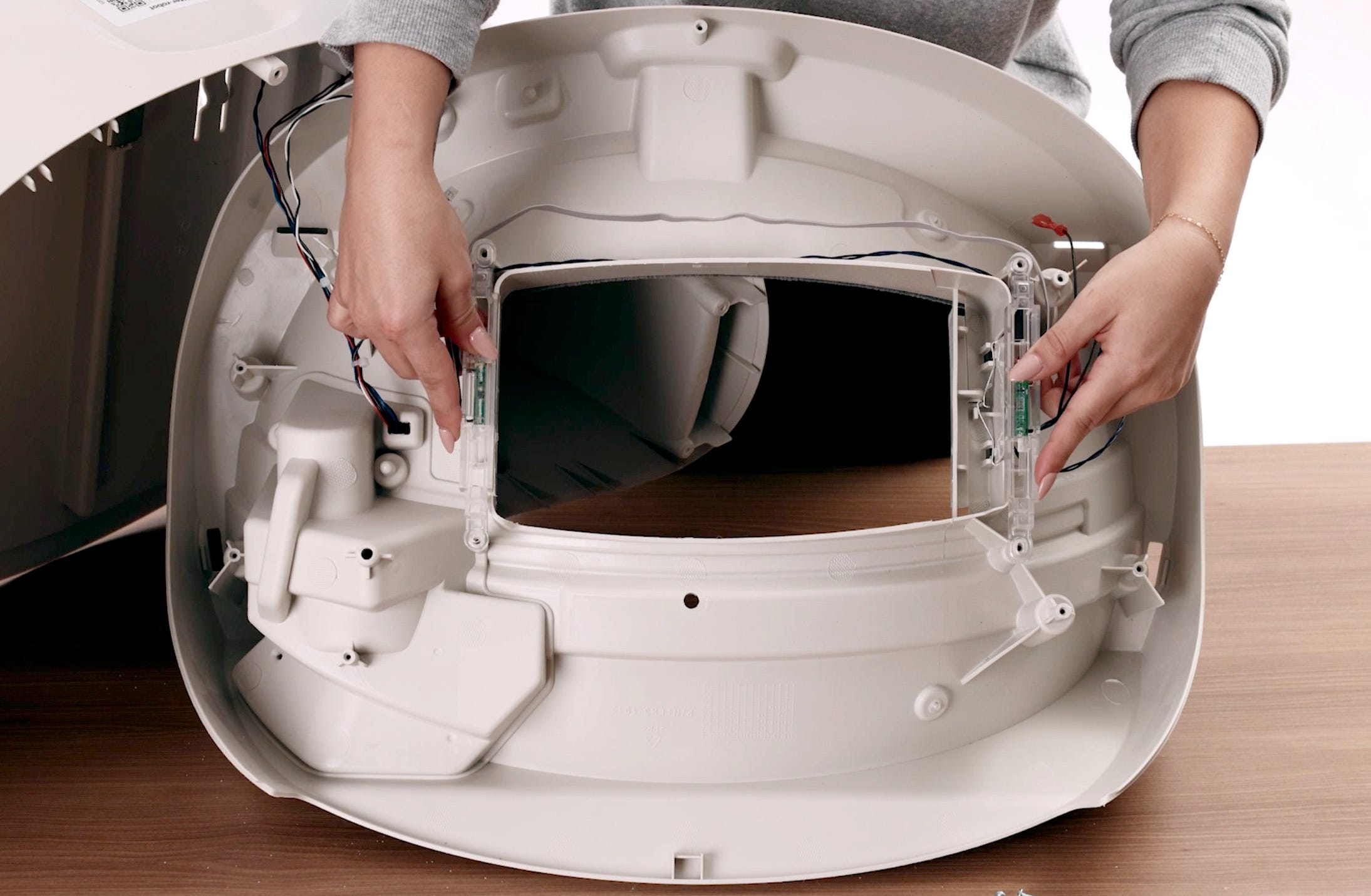

3. Remettez les 4 vis pour fixer les deux boîtiers DFI en plastique transparent à la base.

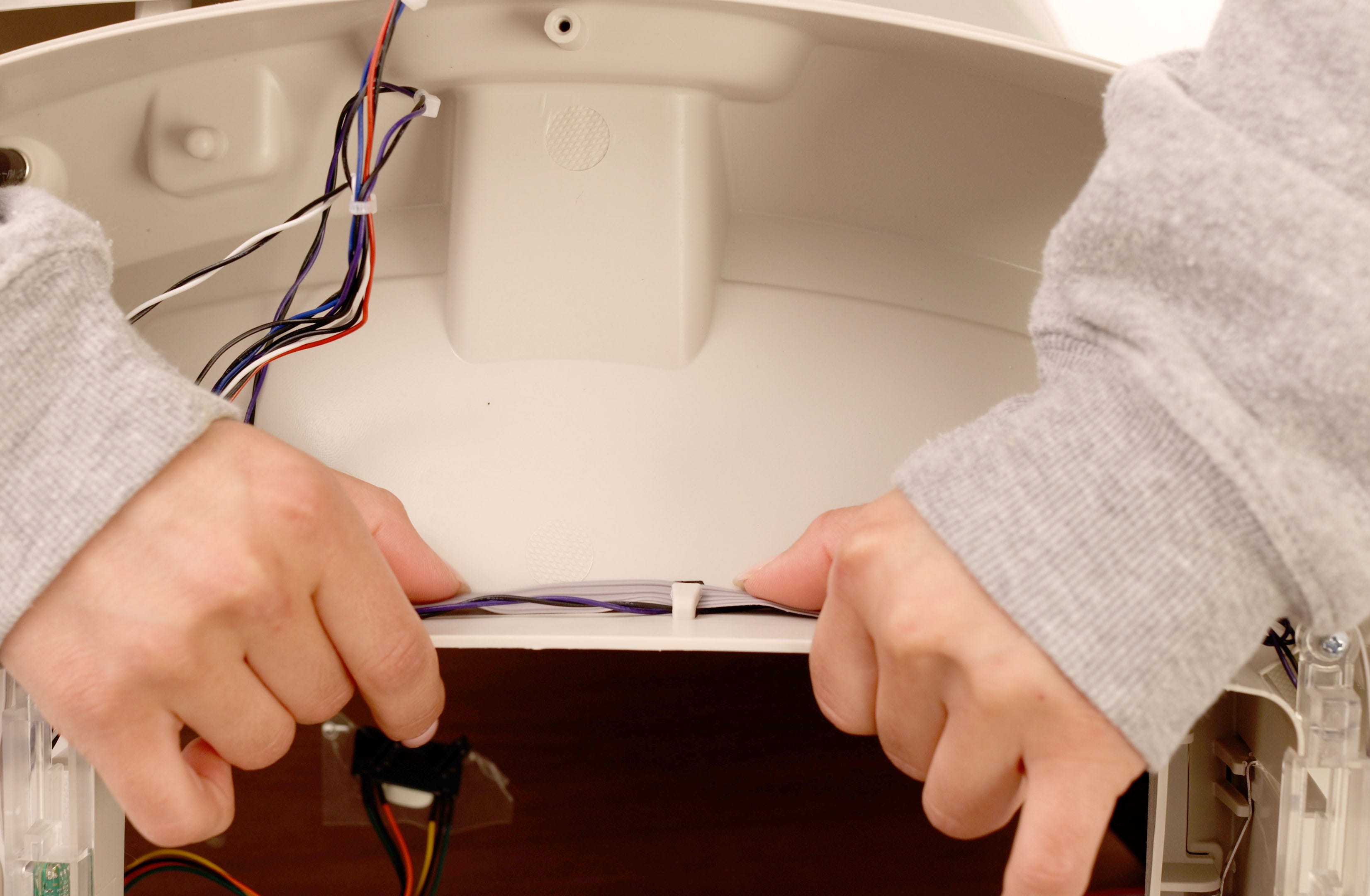

4. Glissez le câble ruban gris sous le clip de retenue et sur les fils déjà présents, en vous assurant que le fil se trouve entre le coin du port de déchets et le bossage de la vis.


5. Reconnectez les fils noirs aux bornes métalliques dans n'importe quel ordre. (Les fils ne sont pas spécifiques à un terminal.) Veuillez noter qu'ils doivent être solidement fixés pour assurer une connexion solide.
   1. Pour réduire la tension exercée sur le composant, il est préférable de placer un doigt en face du connecteur lorsque vous appliquez une pression. Assurez-vous que la borne métallique est insérée dans le connecteur métallique et qu'elle n'est pas poussée accidentellement dans son boîtier rouge.

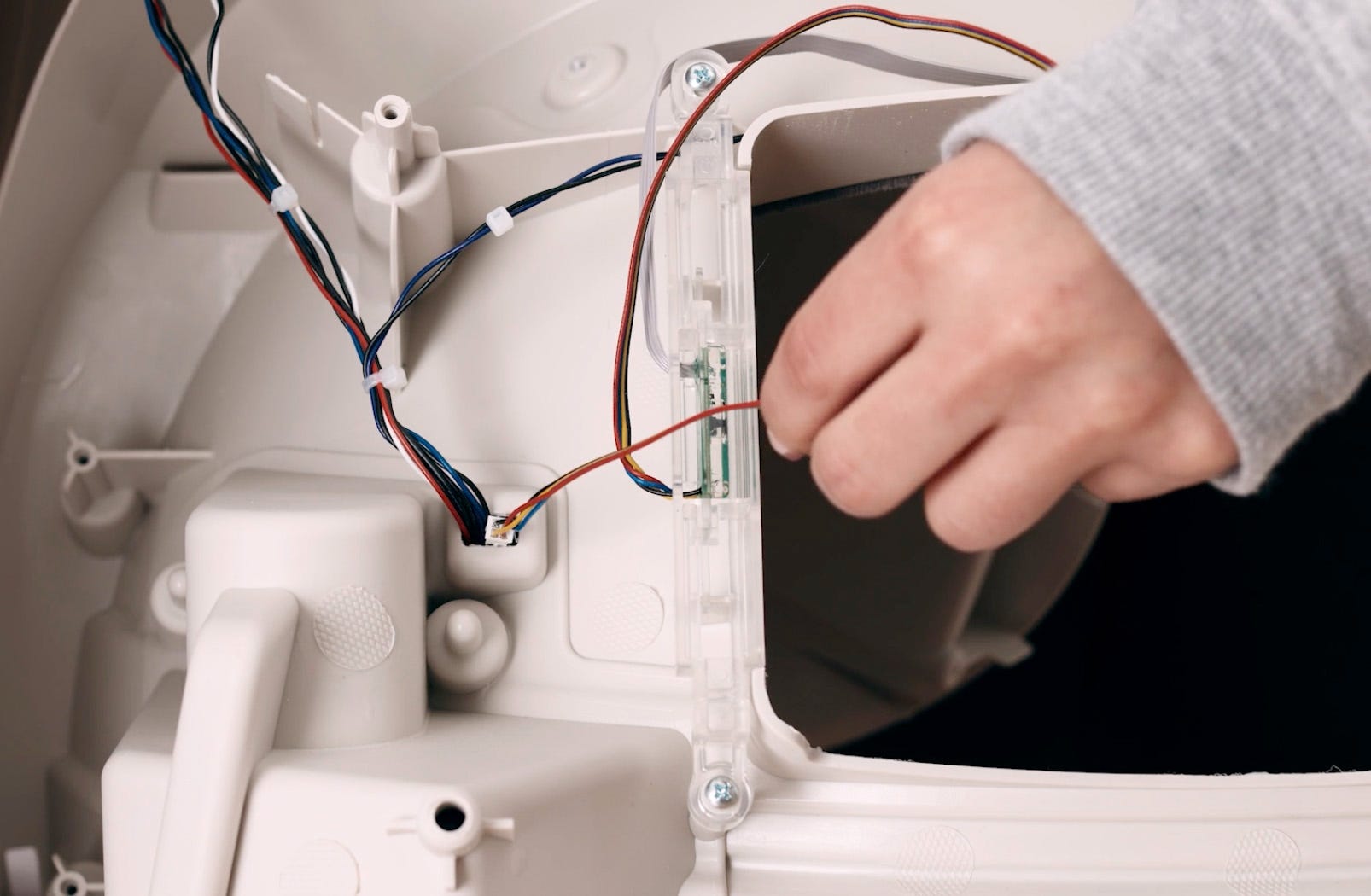

6. Sur le côté de la base où se trouve le panneau de commande, faites passer les fils DFI par le trou auquel vous avez accédé précédemment. Vous devrez reconnecter ce connecteur à 4 broches au circuit imprimé lors des dernières étapes. Le connecteur à 4 broches contient les fils DFI rouge, jaune, noir et bleu.


Remonter la base

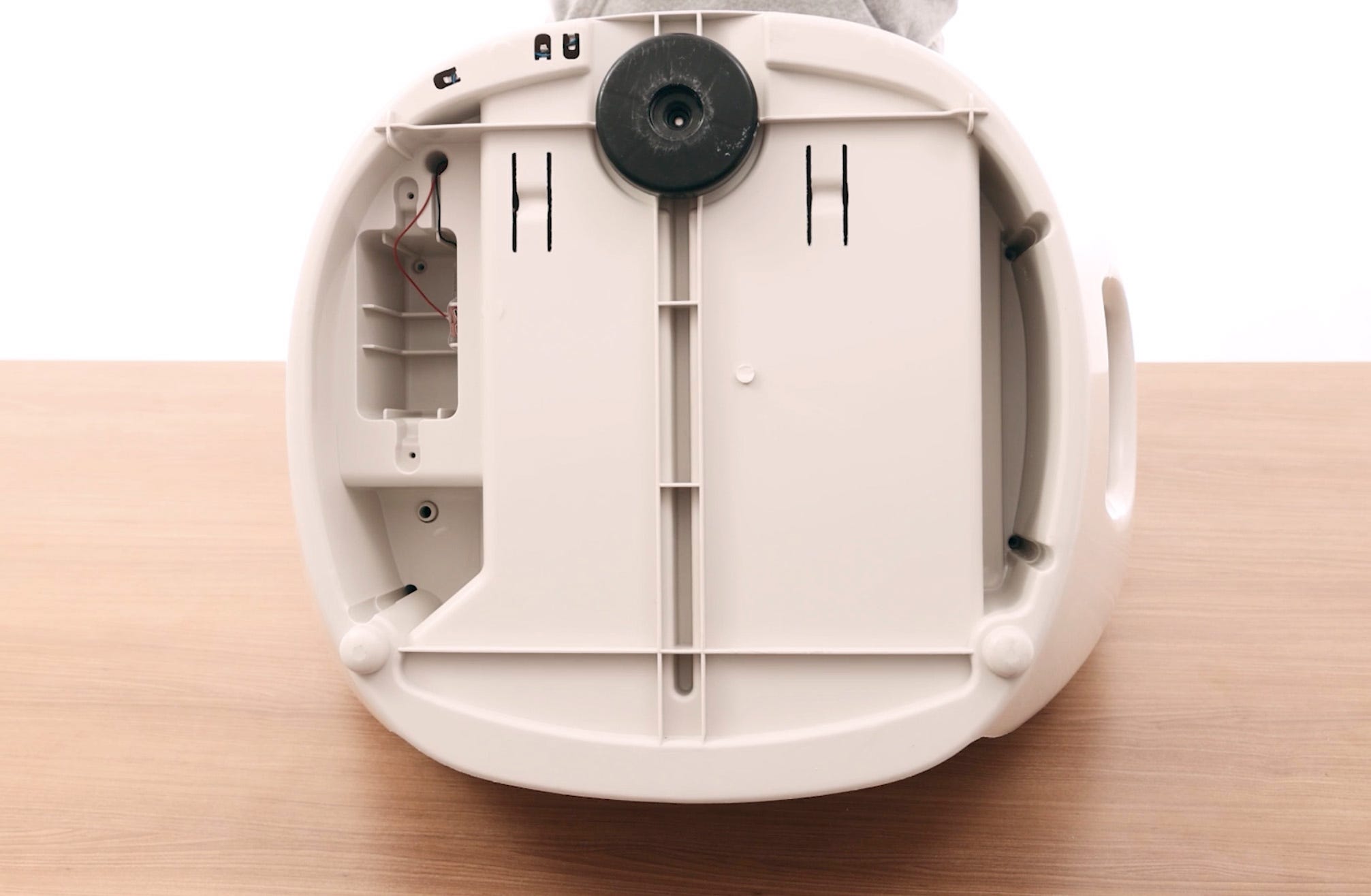

1. Remettez l’autre moitié de la base en vous assurant que les moitiés supérieure et inférieure des bossages de vis s’alignent et que les bords, ou coutures, sont alignés afin qu’il n’y ait pas d’espace ou de chevauchement.


2. AVANT de serrer les vis, faites pivoter soigneusement la base et regardez par l'avant où se trouverait le tiroir à déchets. Assurez-vous que les fils sont placés à l'intérieur du support de vis, afin qu'ils ne gênent pas le tiroir à déchets. Vous devrez peut-être séparer la base pour repositionner les fils.


3. Une fois que tout est correctement installé, serrez les 9 vis. Veillez à ne pas trop serrer.


4. Remettez le bouchon du fil noir en place ; utilisez une pince si nécessaire.


5. Soulevez doucement le moteur pour placer les fils DFI dans le canal situé en dessous, puis continuez à placer les fils dans le canal situé devant le moteur. Réappliquez le ruban adhésif qui a été retiré. Lors de la fixation, assurez-vous que les fils passent sous le moteur et l'isolateur du moteur.

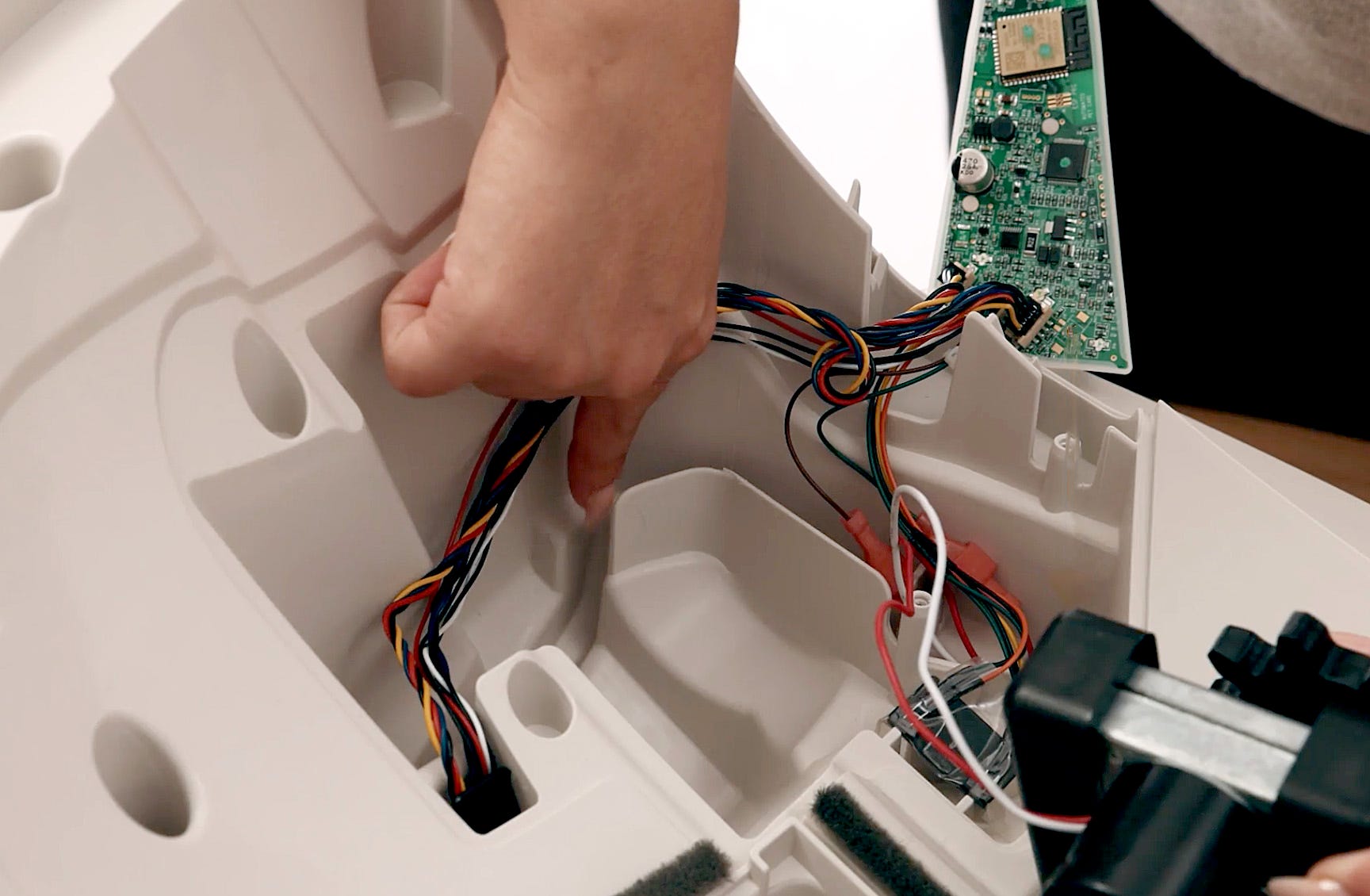

6. Localisez les fils DFI que vous avez poussés à travers le trou.

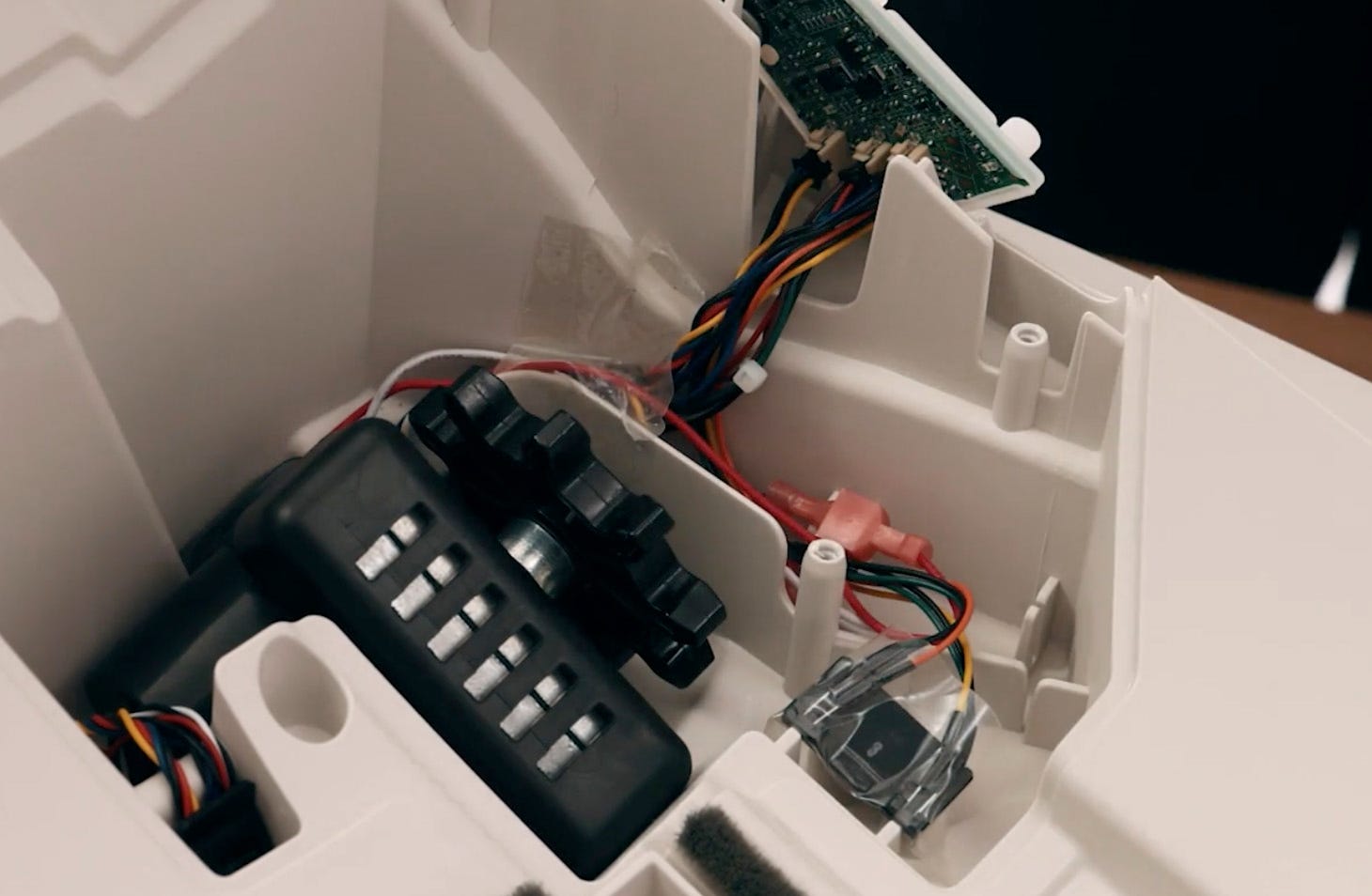

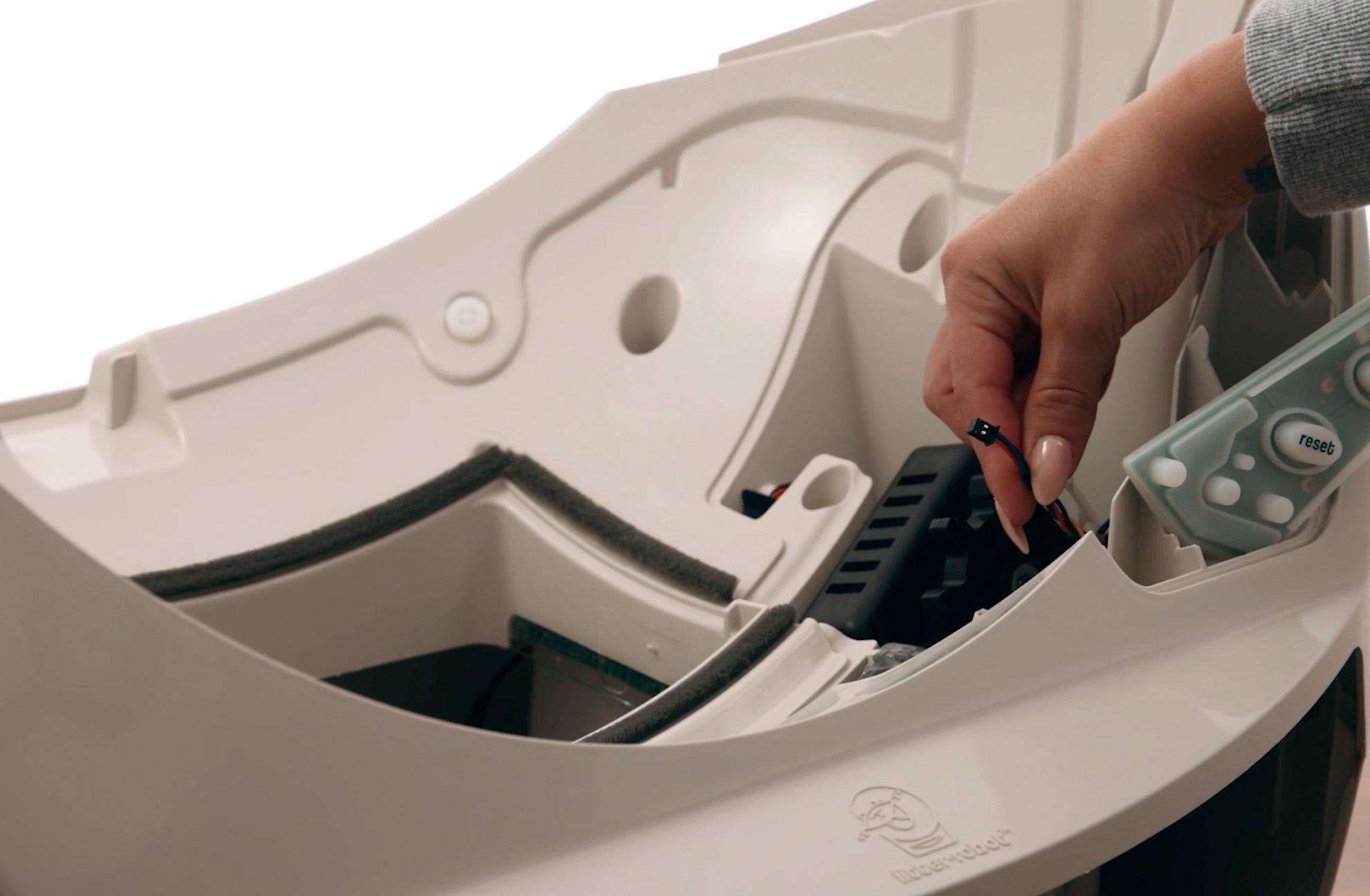

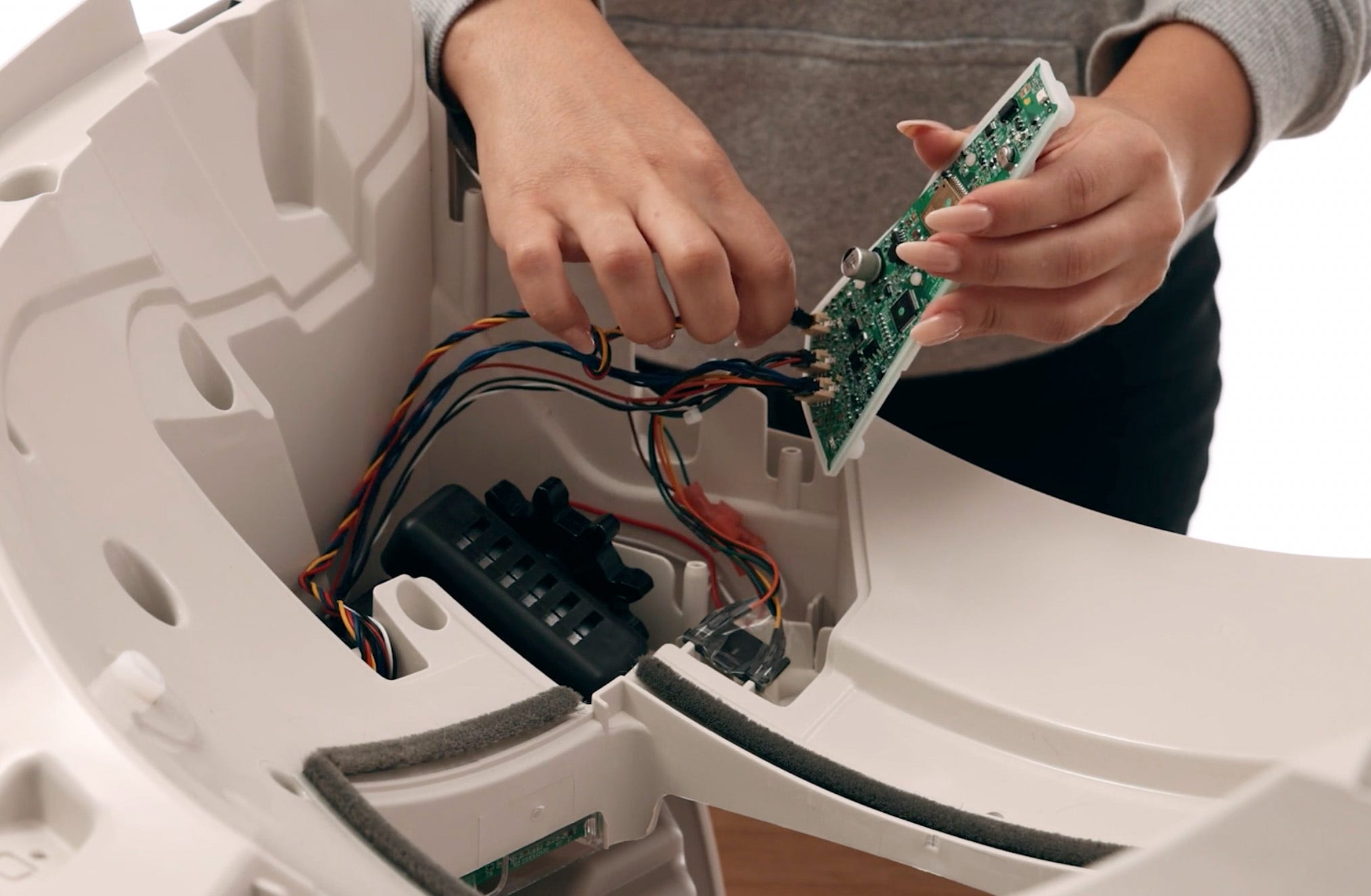

7. Rebranchez le connecteur à 4 broches sur le circuit imprimé dans le coin inférieur gauche. Le connecteur ne s'insère que dans un seul sens ; si vous sentez une résistance, retournez-le et réessayez.


8. Remplacez tout ruban adhésif qui maintiendrait la carte en place. Fixez le ruban adhésif sur les fils pour les maintenir dans le canal et hors de portée du moteur et de l'engrenage. Réinstallez le moteur.

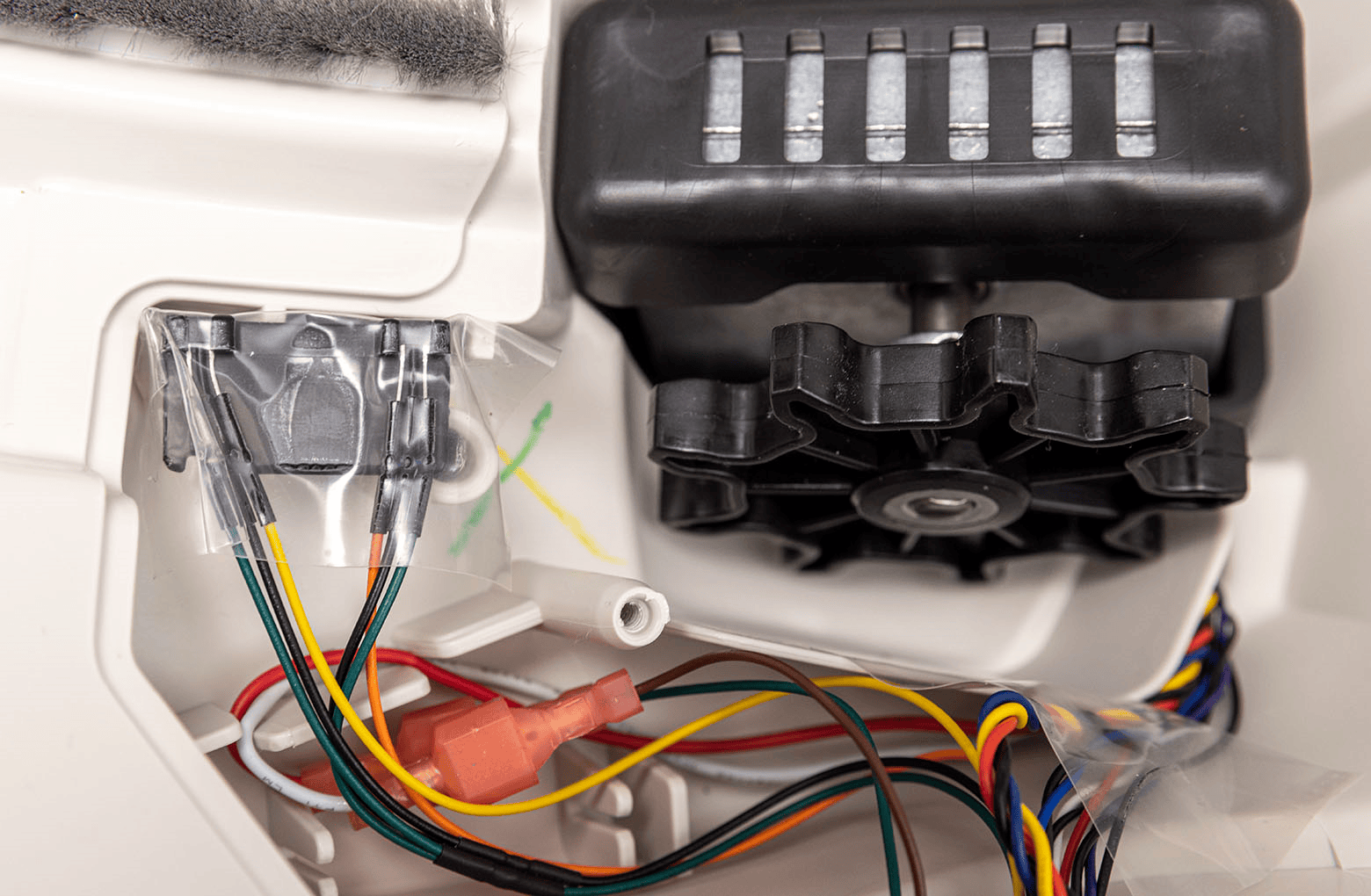

9. Vérifiez que le capteur de position est correctement orienté. Lorsque vous vous trouvez devant le robot, le faisceau de fils comprenant un fil JAUNE doit se trouver à gauche. Le faisceau de fils comprenant un fil ORANGE doit se trouver à droite.



10. Remontez le couvercle du panneau de commande sur le circuit imprimé et le clavier en poussant les boutons du clavier à travers le couvercle.
    1. Assurez-vous de garder le clavier enroulé autour des bords du circuit imprimé.

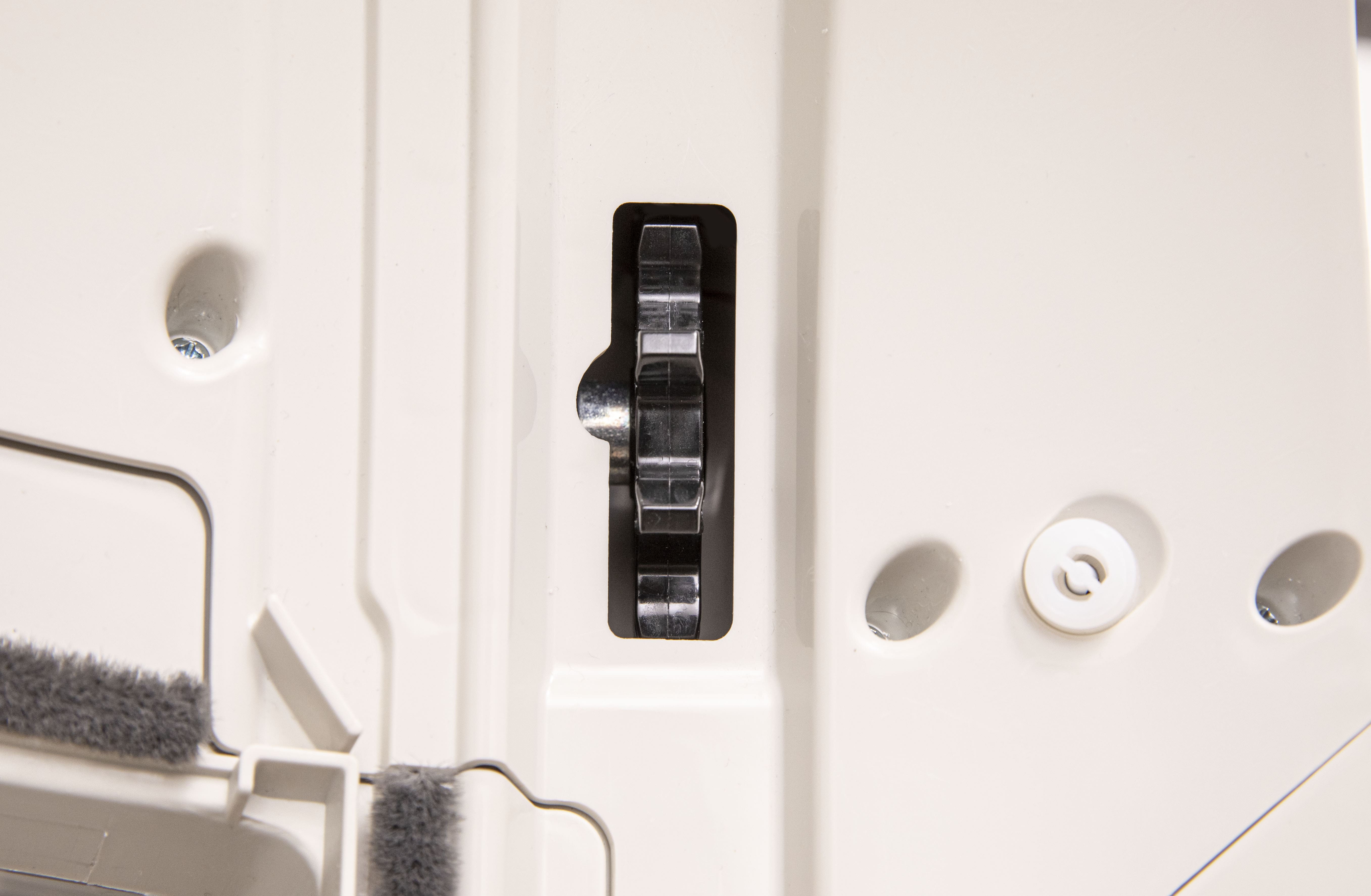

11. Regardez à travers l'ouverture où dépasse l'engrenage noir et assurez-vous qu'aucun fil n'est visible. Si des fils sont visibles, retirez le couvercle du panneau de commande, insérez-les dans le canal de câbles et fixez-les avec un morceau de ruban adhésif.

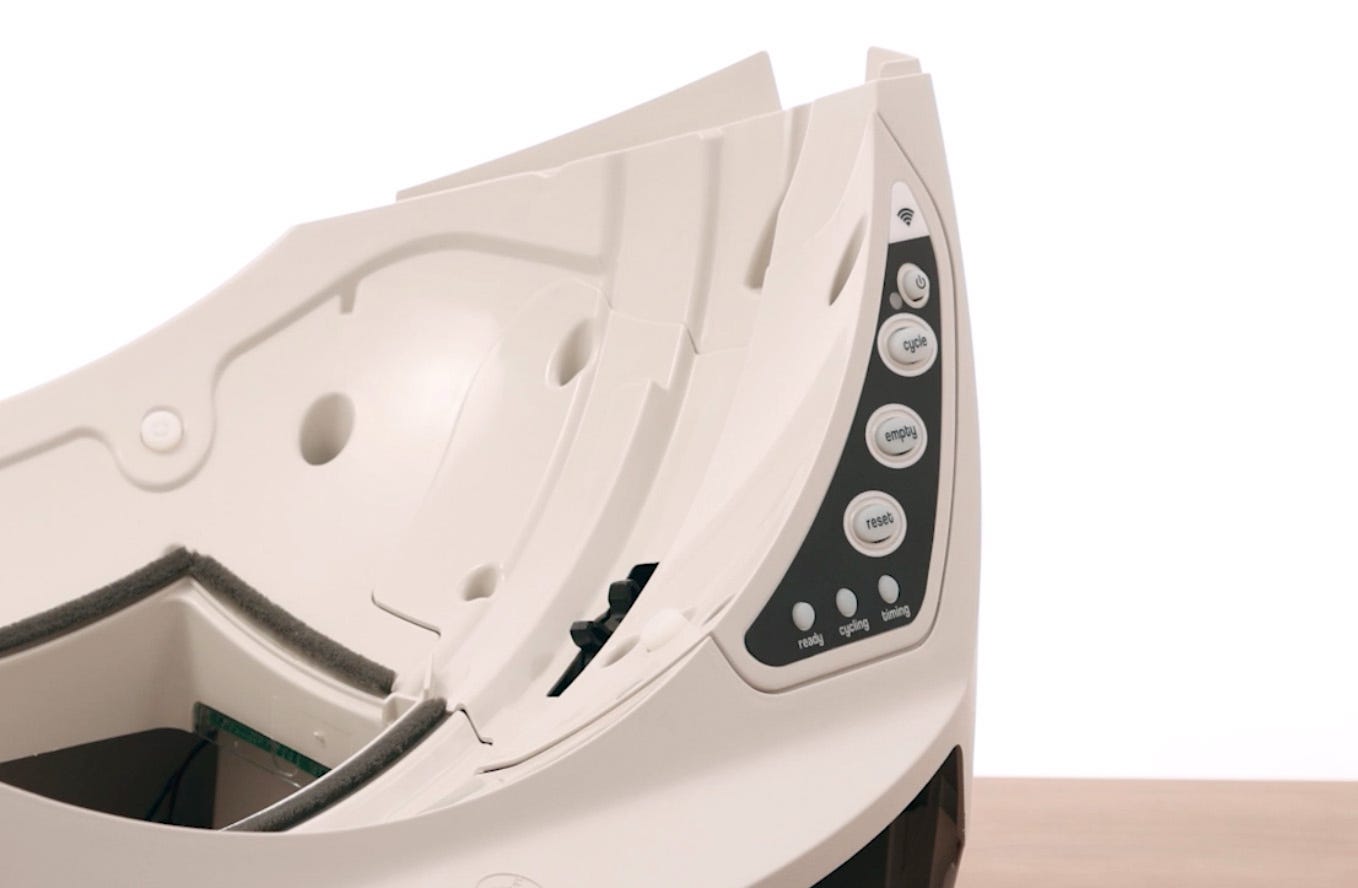

12. Une fois en position, les bords du couvercle du panneau de commande doivent reposer au ras de la base.


13. Fixez le couvercle du panneau de commande en serrant les 5 vis. Ne serrez pas trop.


Réassembler le robot-litière

1. Remplacez le tiroir à déchets.

2. Remettez le globe en place en vous assurant qu'il est correctement positionné. Vérifiez visuellement que le gros engrenage qui entoure le globe est bien en place sur le rail de la base.

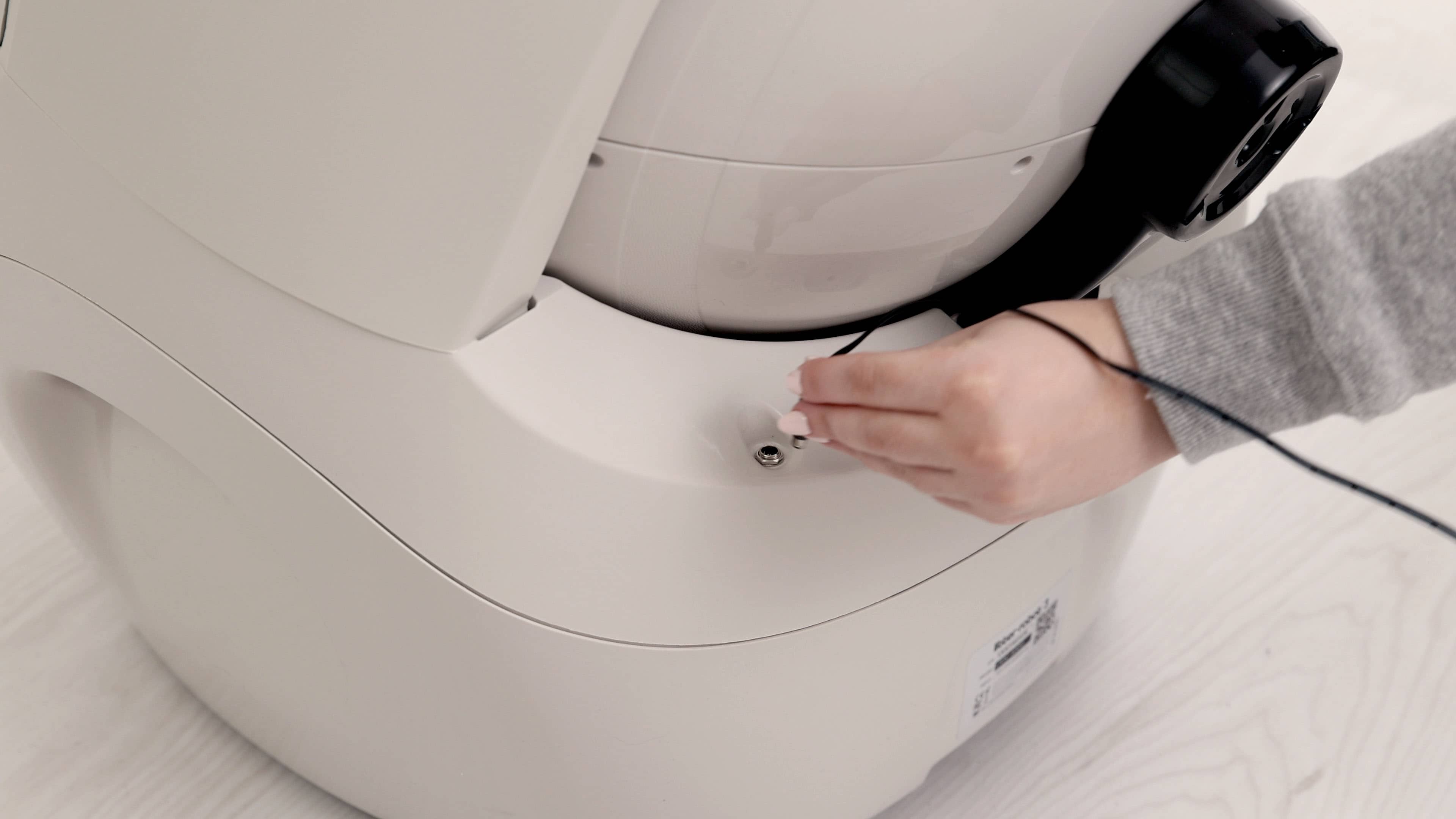

3. À l'arrière du globe, tournez la clé noire dans la pochette à clé.


4. Remettez le capot en place en faisant glisser les languettes des deux côtés dans les fentes de la base.


5. Faites pivoter le capot vers l'avant, en alignant les languettes avec les fentes correspondantes de la base. Enclenchez fermement le capot dans la base.


6. Branchez la fiche d’alimentation sur la base.


7. Appuyez sur le bouton d’alimentation pour allumer l’appareil.

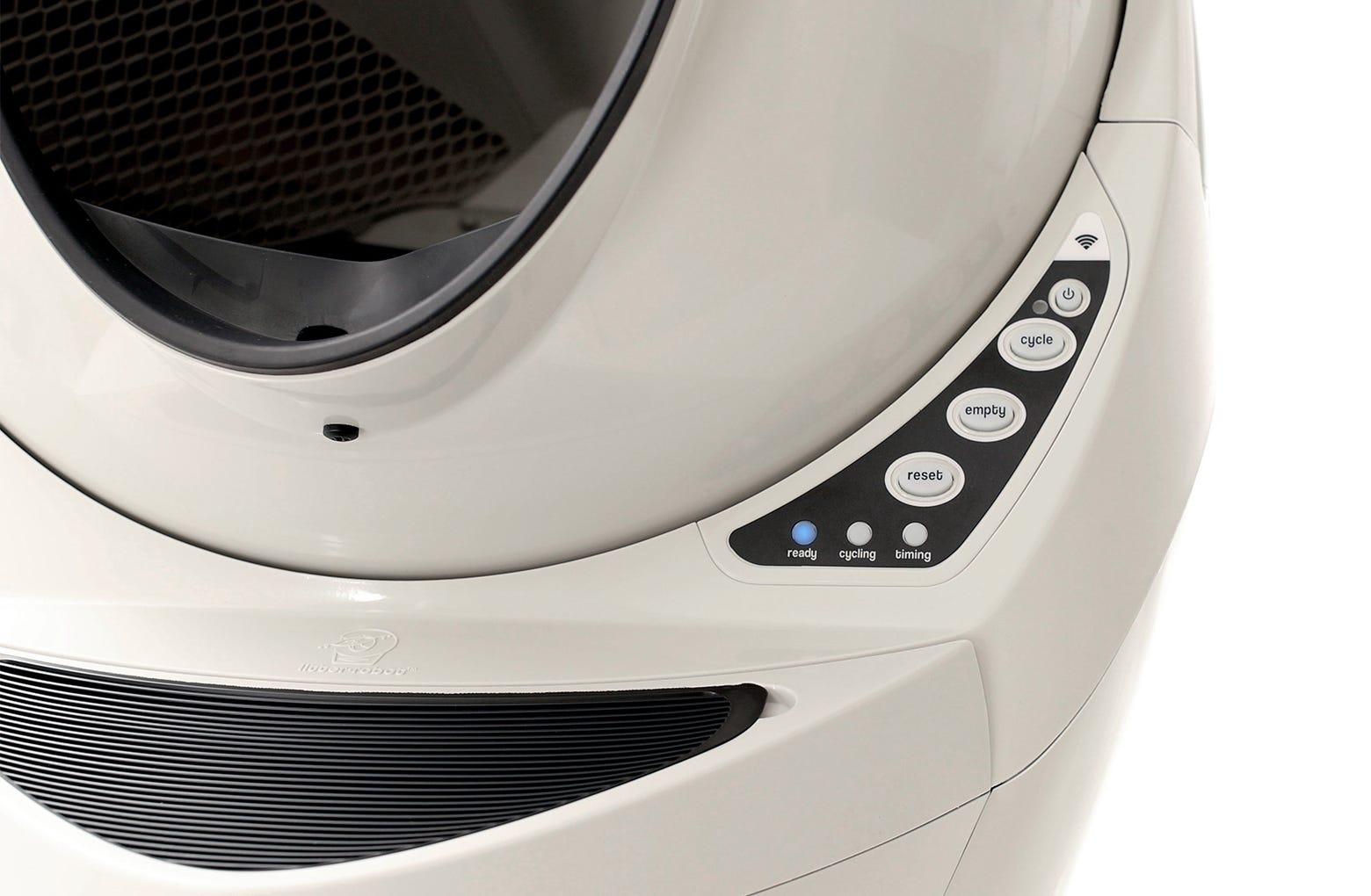

8. Une fois le cycle de nettoyage initial terminé, l'appareil doit revenir à la position d'origine en affichant un voyant bleu indiquant qu'il est prêt.


9. Si votre appareil ne fonctionne pas ou ne fonctionne pas correctement, vérifiez votre installation.

Si vous obtenez trois voyants clignotants, cela est probablement dû au fait que le capteur de position n'est pas à sa place. Suivez les étapes de notre guide Litter-Robot 3 : Les trois voyants clignotent (défaut de position du globe) pour inspecter le capteur de position.
