Guide d'installation du sac à déjections Litter-Robot 4 : Globe

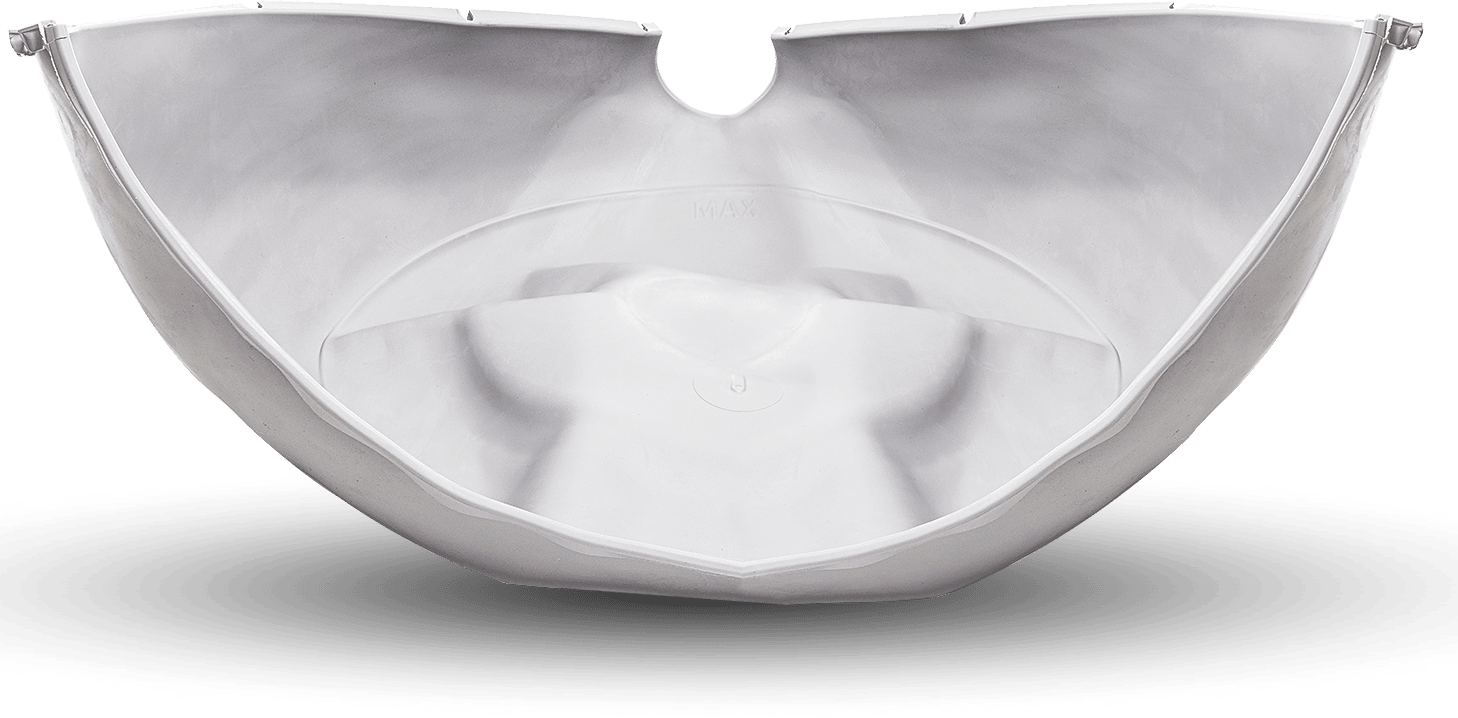

Apprenez comment retirer et remplacer le revêtement en caoutchouc du globe du Litter-Robot 4.

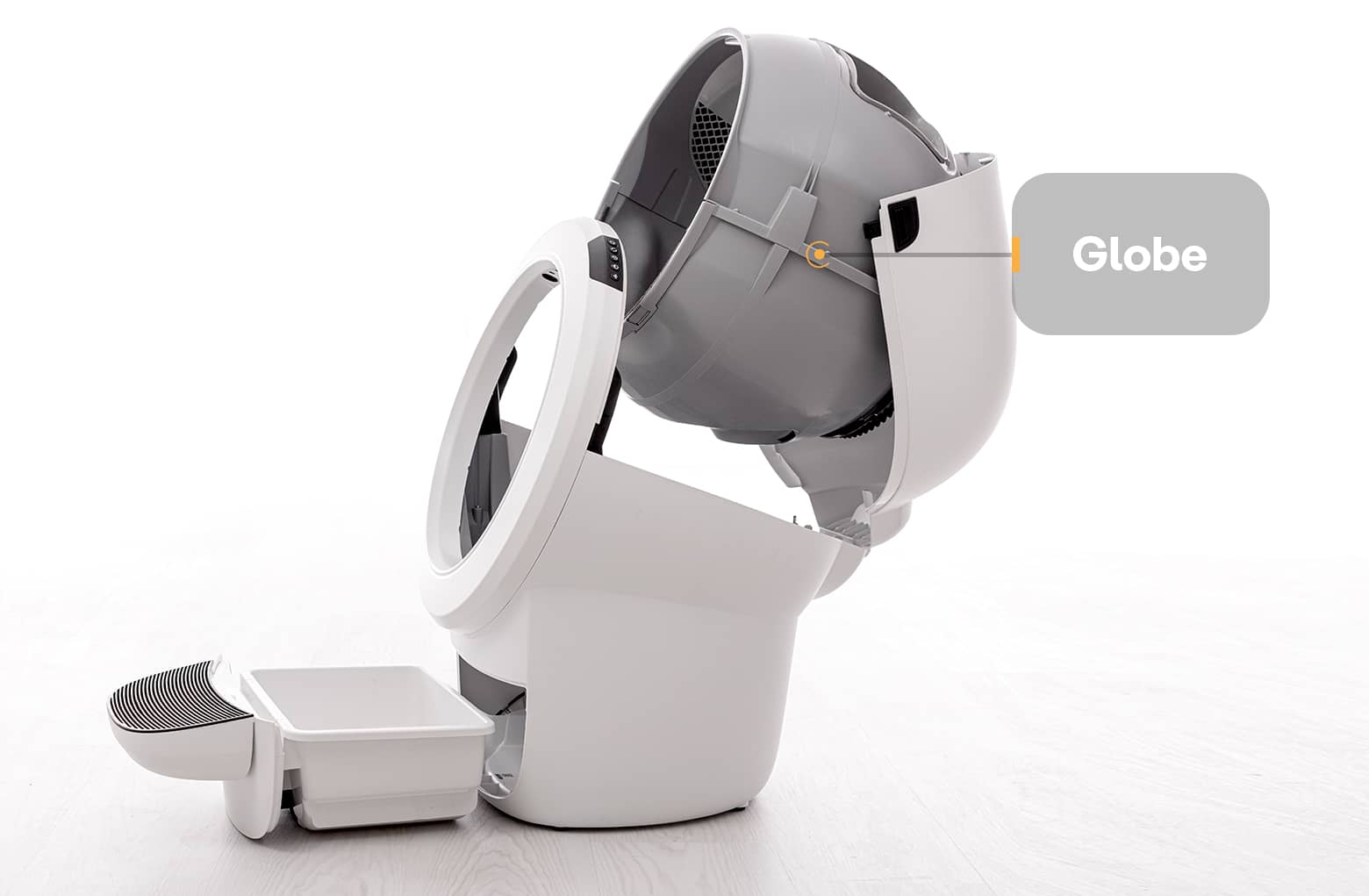

Schéma du robot de collecte des déchets avec globe terrestre mis en évidence

Remarque : Ne jetez pas le contrepoids et son support qui se trouvent dans l’ancien globe. Vous utiliserez ces pièces pour installer le nouveau globe.

Vous aurez besoin de :

Tournevis cruciforme
Tournevis plat ou outil de démontage de panneau

Retirez l'ancien sac à langer Litter-Robot 4 Globe Liner

Assurez-vous que l'appareil est en position « Prêt ». Appuyez sur le bouton Marche/Arrêt pour éteindre l'appareil, puis débranchez-le.

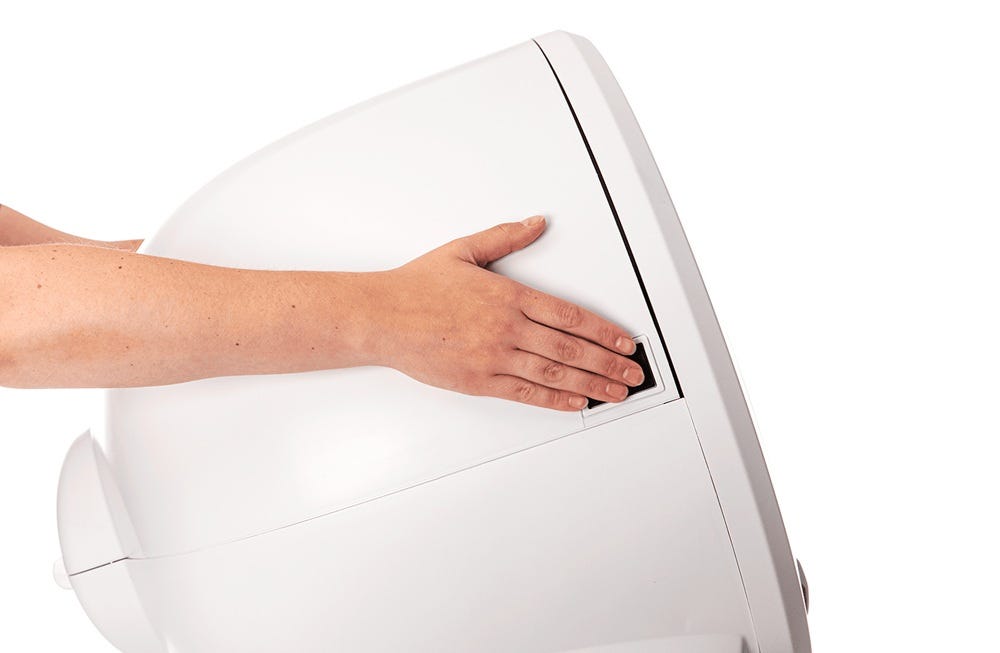

Ouvrir le capot : Appuyez sur les loquets situés des deux côtés du capot et maintenez-les enfoncés, puis soulevez et faites pivoter le capot jusqu’à sa position ouverte.

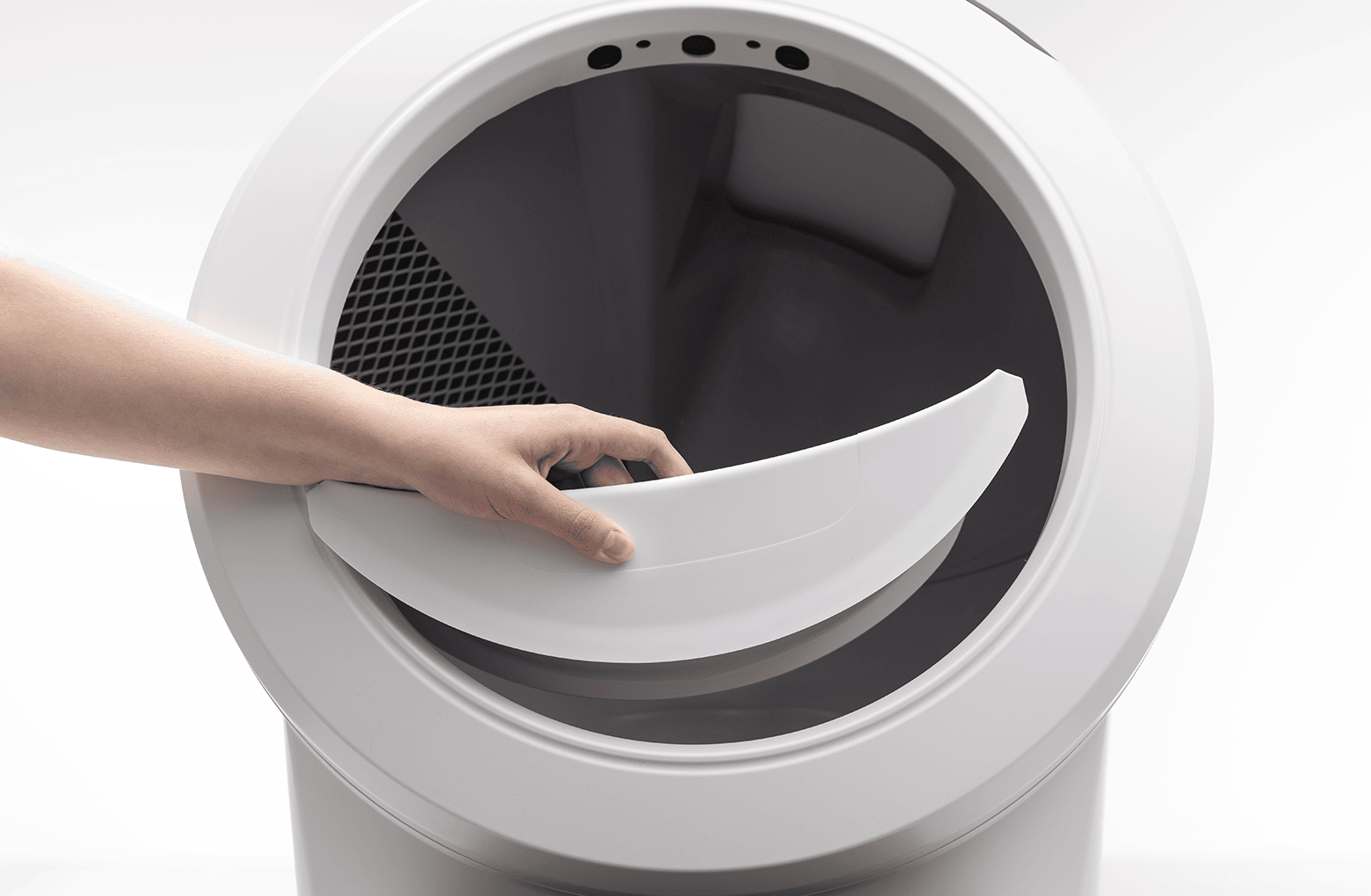

Retirez la grille du cadre à l'entrée du globe (si elle est installée).

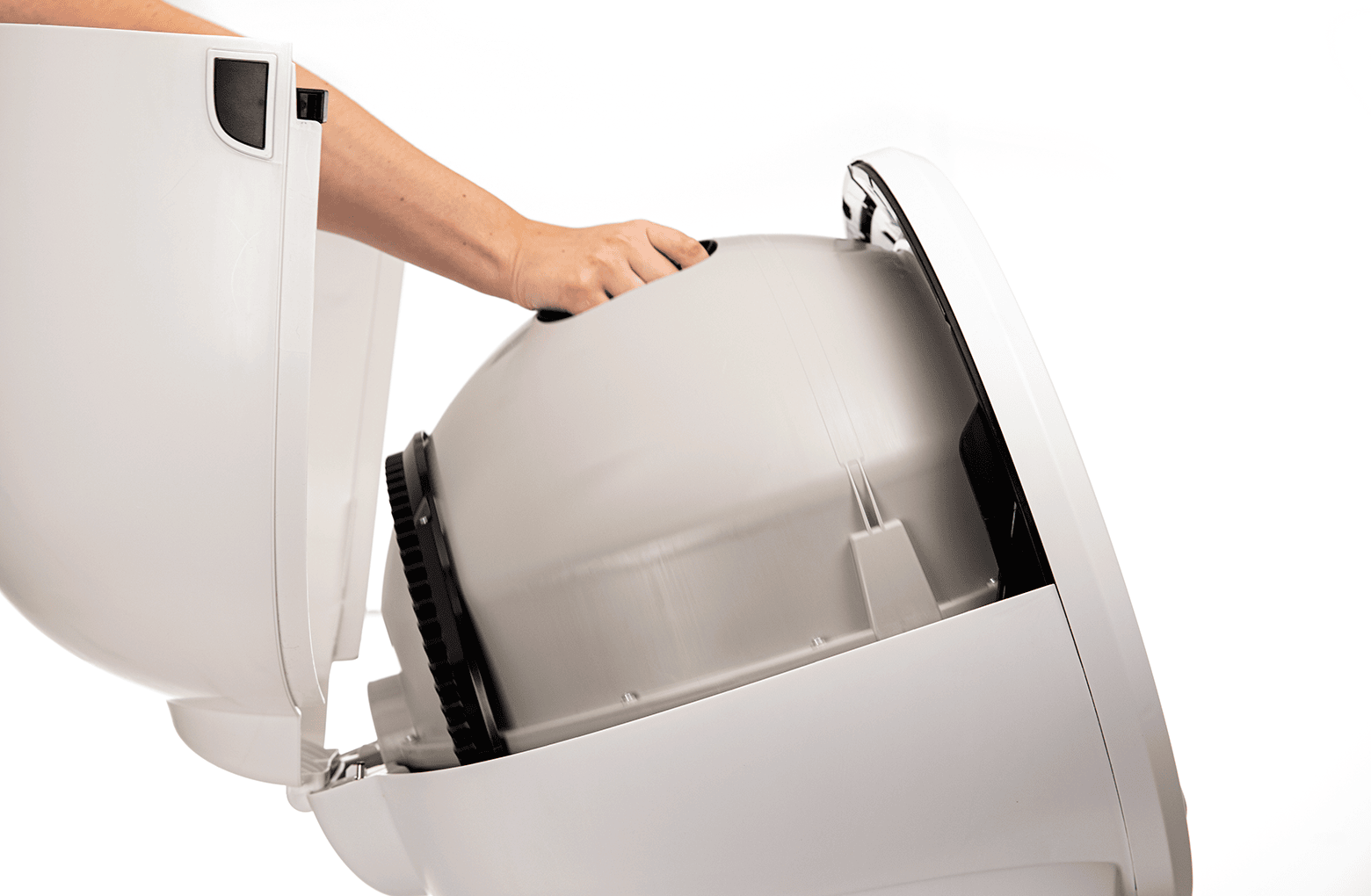

Retirez le globe : saisissez la poignée noire située sur le dessus du globe, soulevez le globe de sa base et posez-le sur le sol.

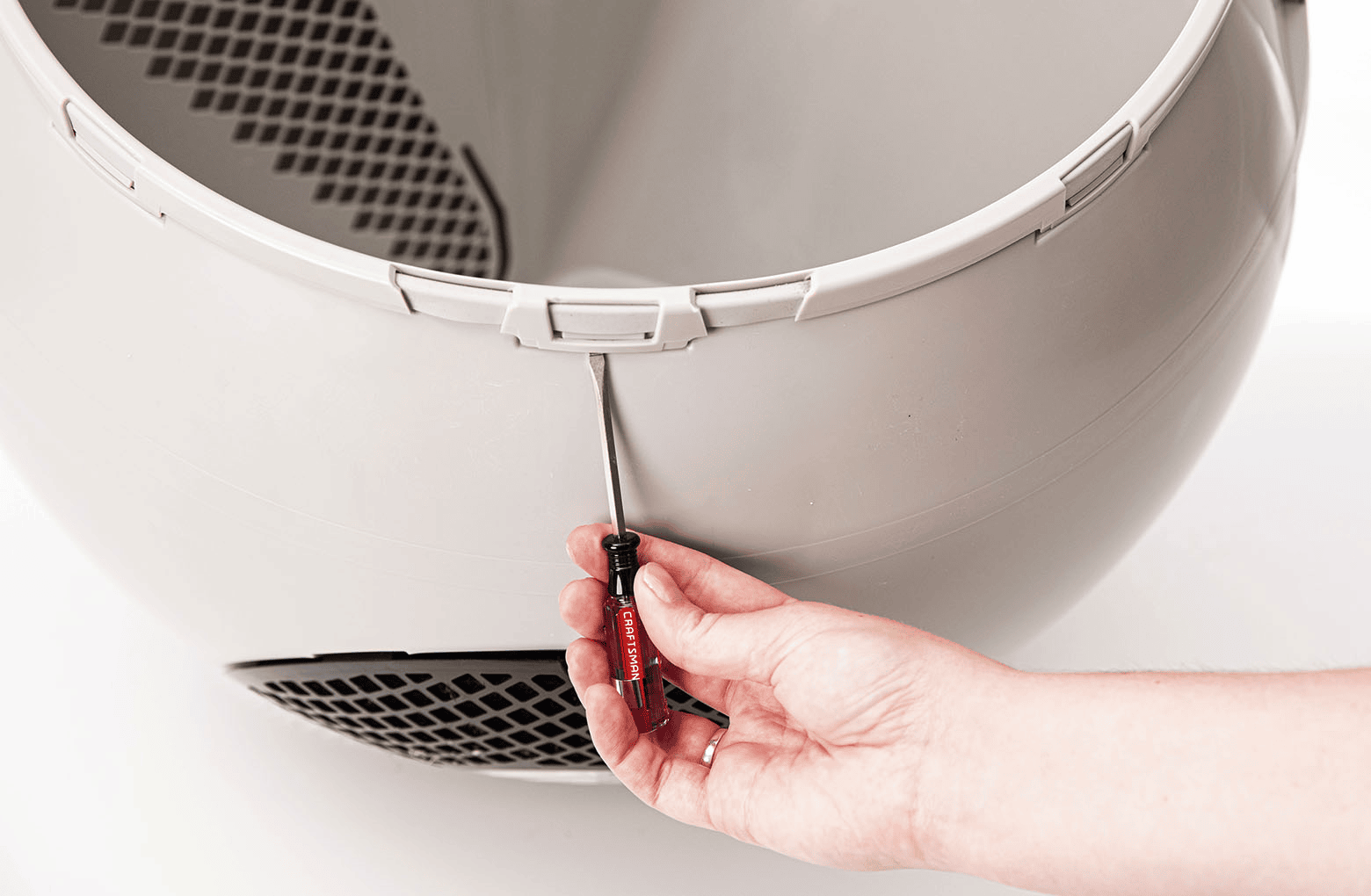

Retirez délicatement le clip de fixation situé sur le bord inférieur avant du globe à l'aide d'un tournevis plat ou d'un outil similaire. Observez comment les deux languettes de chaque côté du clip maintiennent le revêtement en place à l'intérieur du globe.

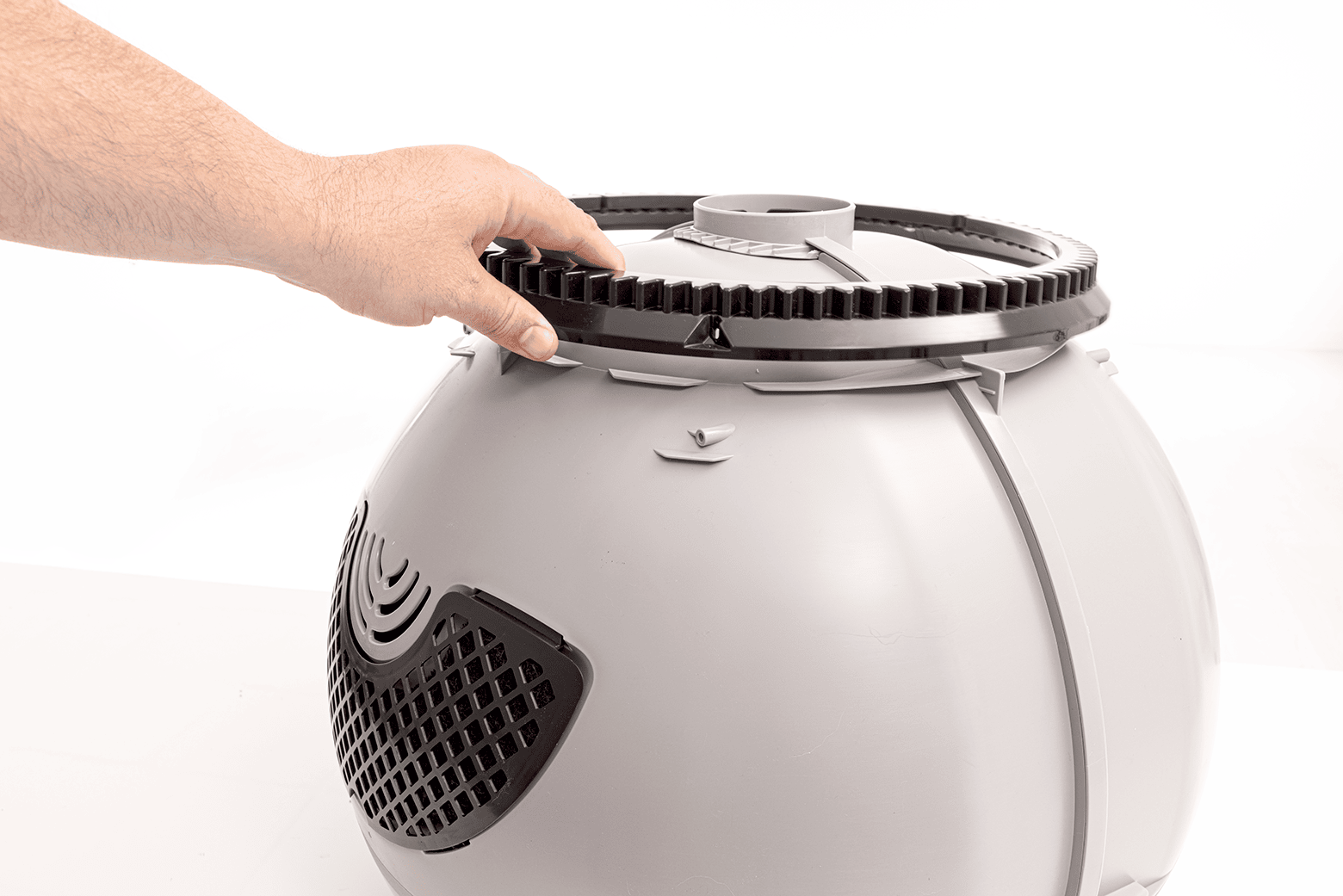

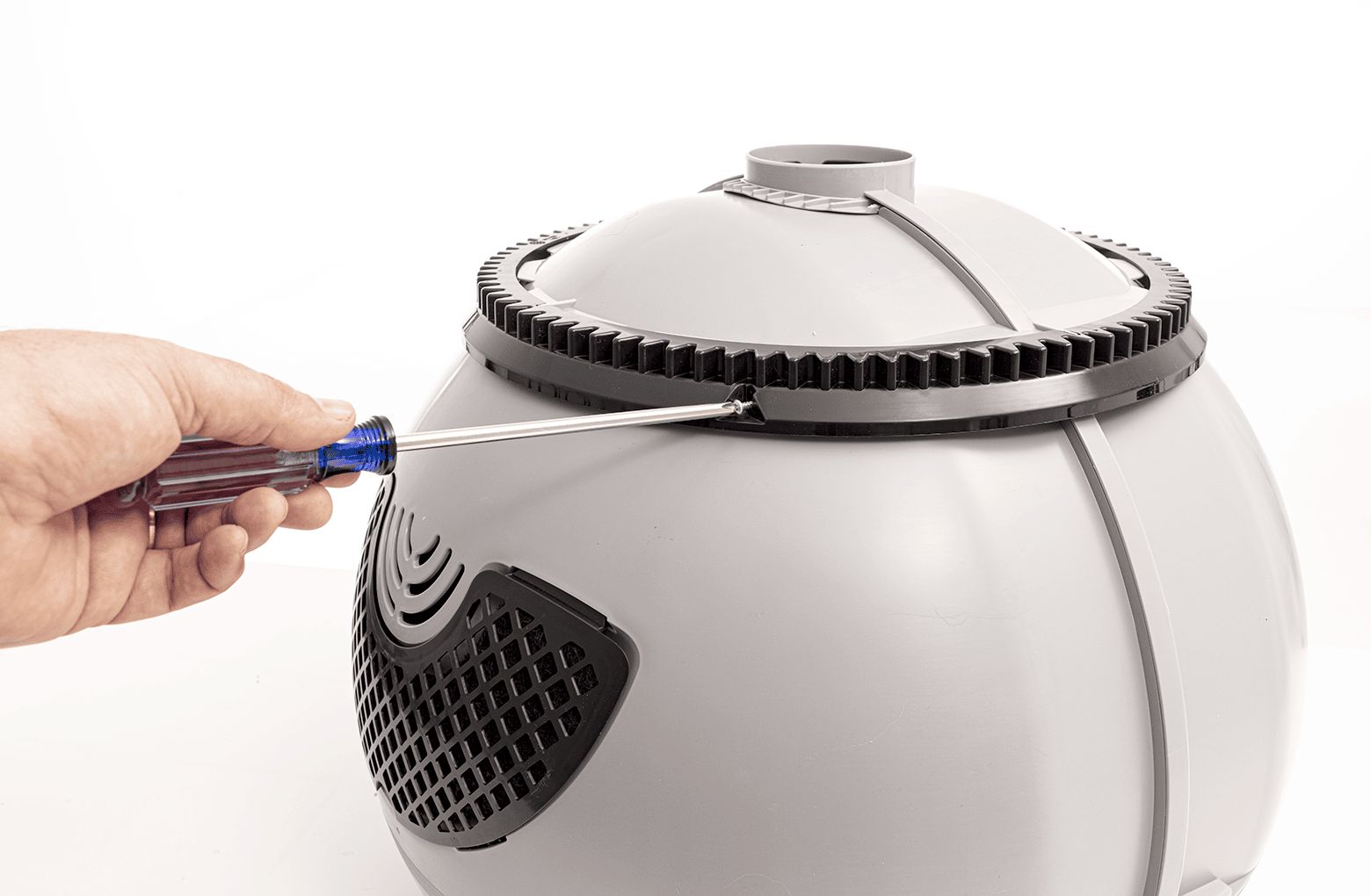

Retirez les quatre (4) vis qui fixent le rail d'engrenage noir à l'arrière du globe ; mettez-les de côté.
Retirez la chenille noire et mettez-la de côté.

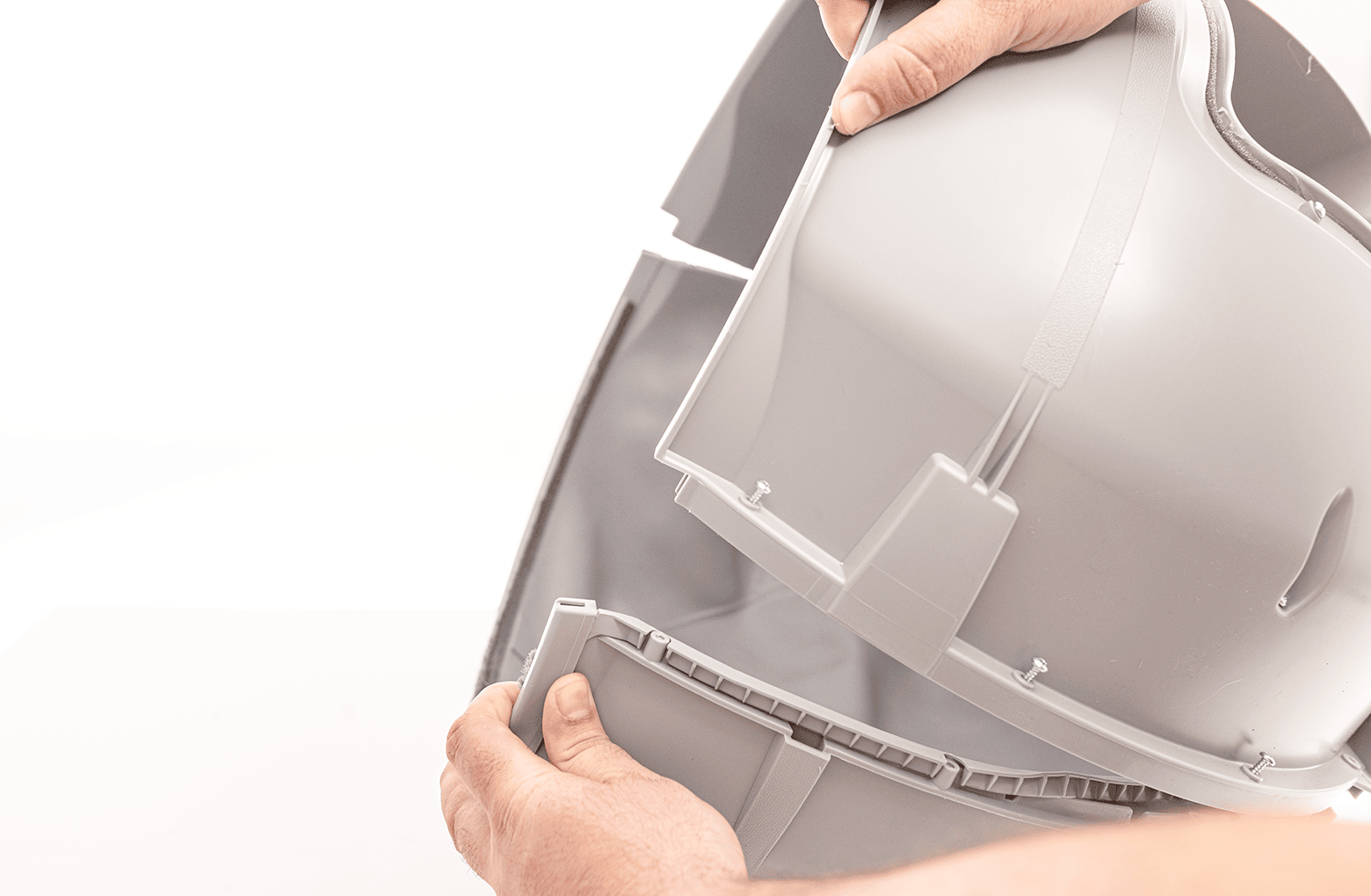

Retirez les dix (10) vis qui maintiennent les deux moitiés du globe ensemble. Soulevez la moitié supérieure du globe — elle devrait maintenant se séparer de la moitié inférieure — et mettez-la de côté.

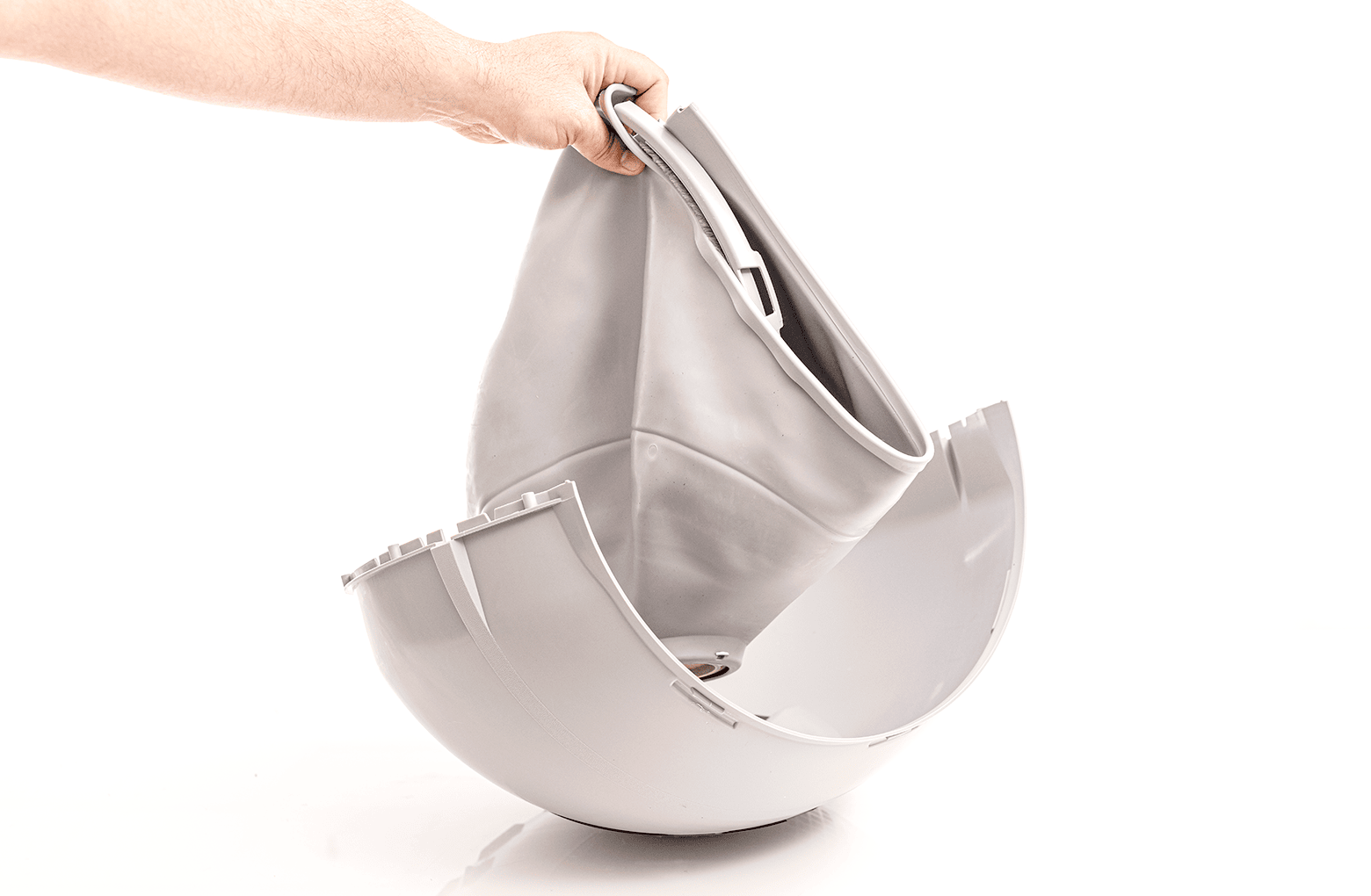

Retirez la doublure du globe.

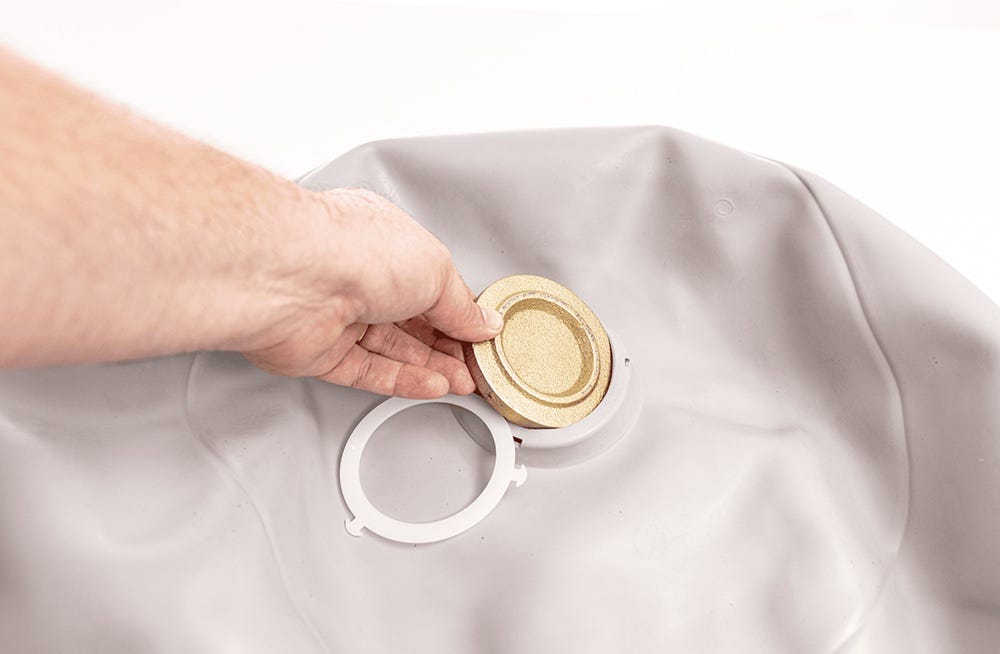

Retournez la doublure et retirez le lest. Si elle est munie d'un dispositif de retenue du lest, retirez-le d'abord. Mettez ces deux pièces de côté pour la nouvelle doublure. Ne les jetez pas.

Installez le nouveau sac à langer Litter-Robot 4 Globe Liner

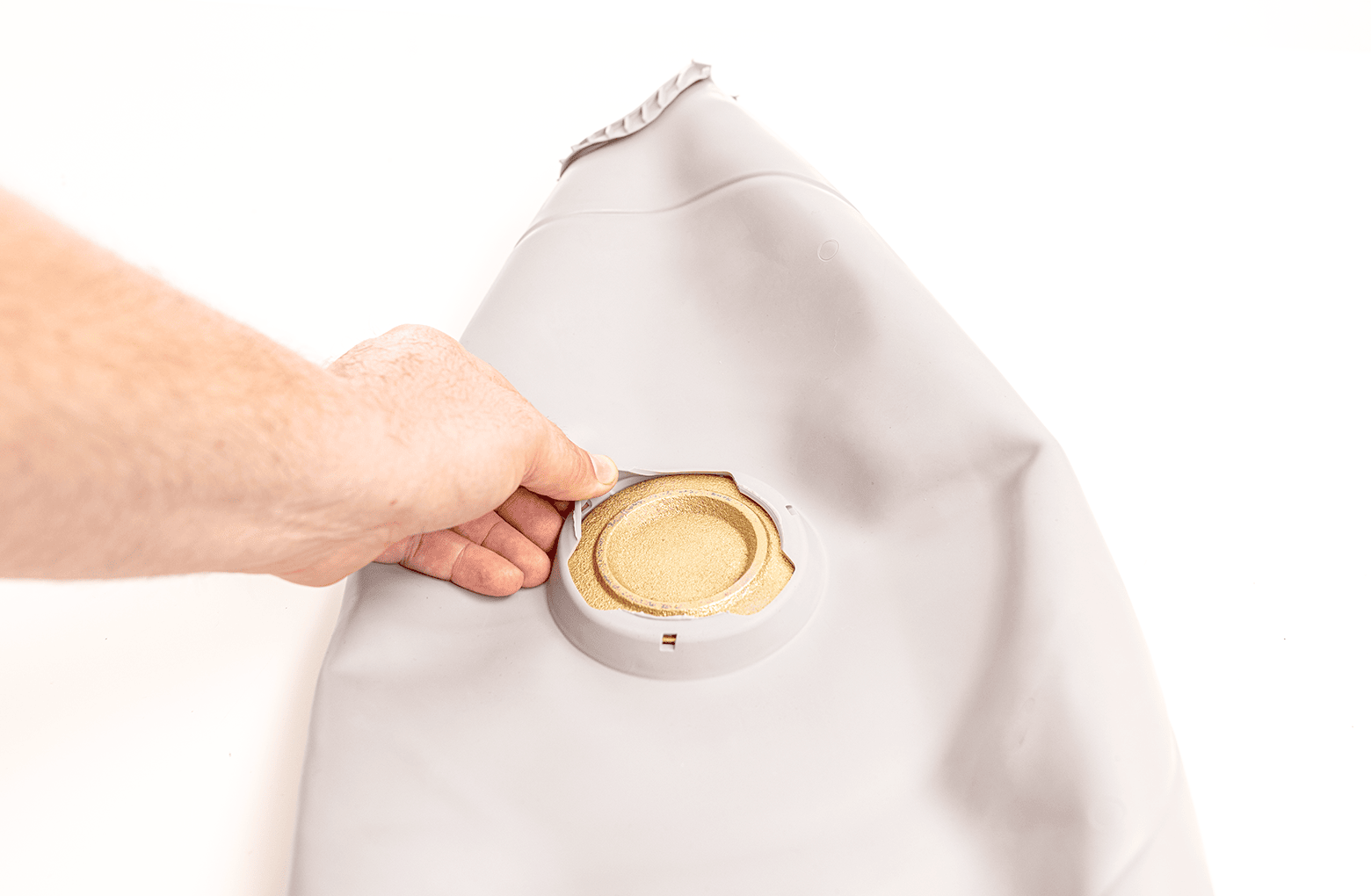

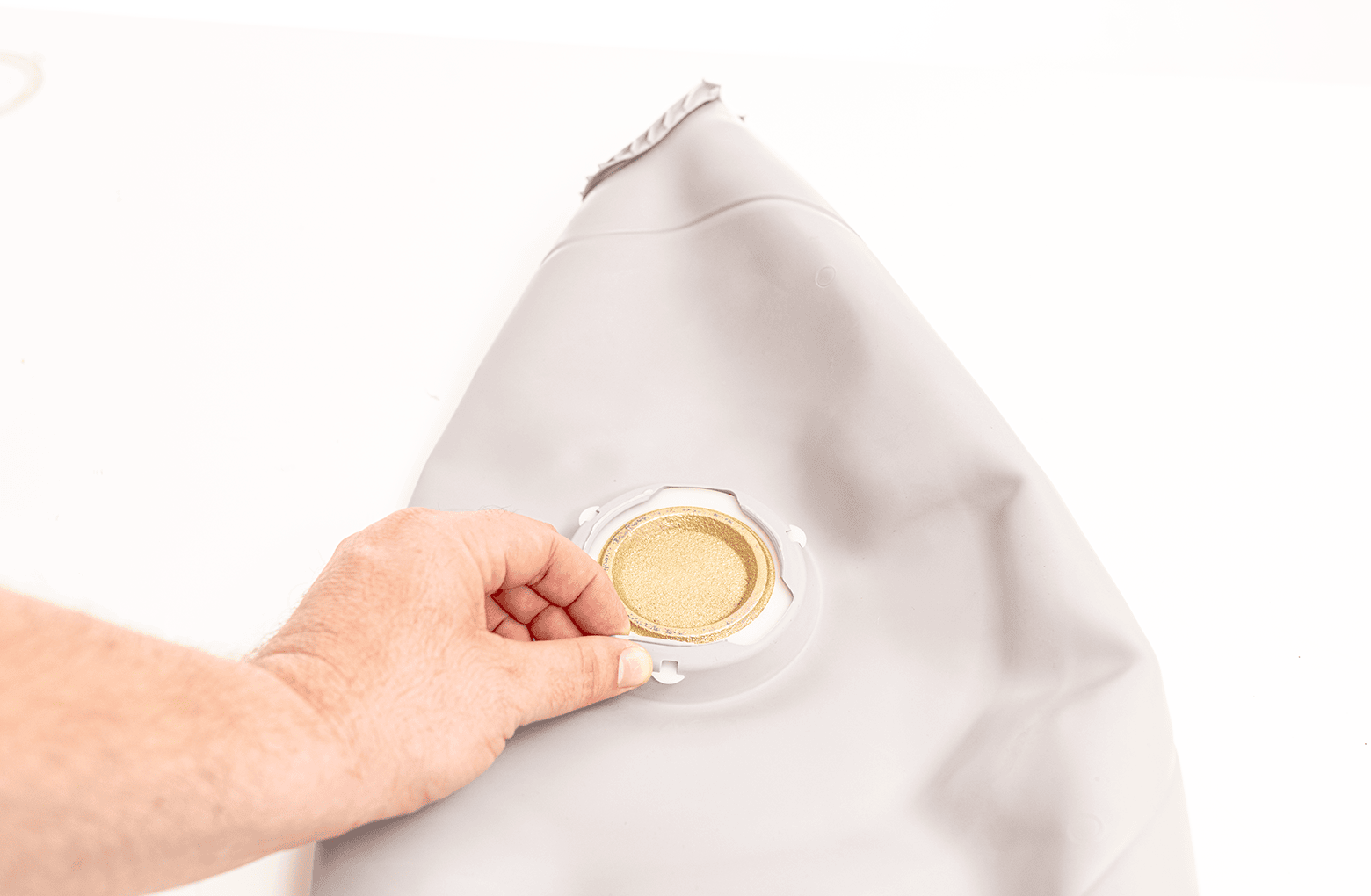

Retournez la nouvelle doublure pour en exposer le dessous. Insérez le poids rond au centre, à l'emplacement prévu (voir image). Repliez le bord extérieur sur le poids.
Installez le dispositif de retenue du lest (le cas échéant) en le posant sur le lest de la doublure et en insérant les trois (3) languettes du dispositif dans les fentes correspondantes de la doublure. Remarque : Si votre doublure de globe comporte trois fentes correspondantes, il s’agit d’un modèle plus récent ; le dispositif de retenue est nécessaire pour maintenir le lest en place.

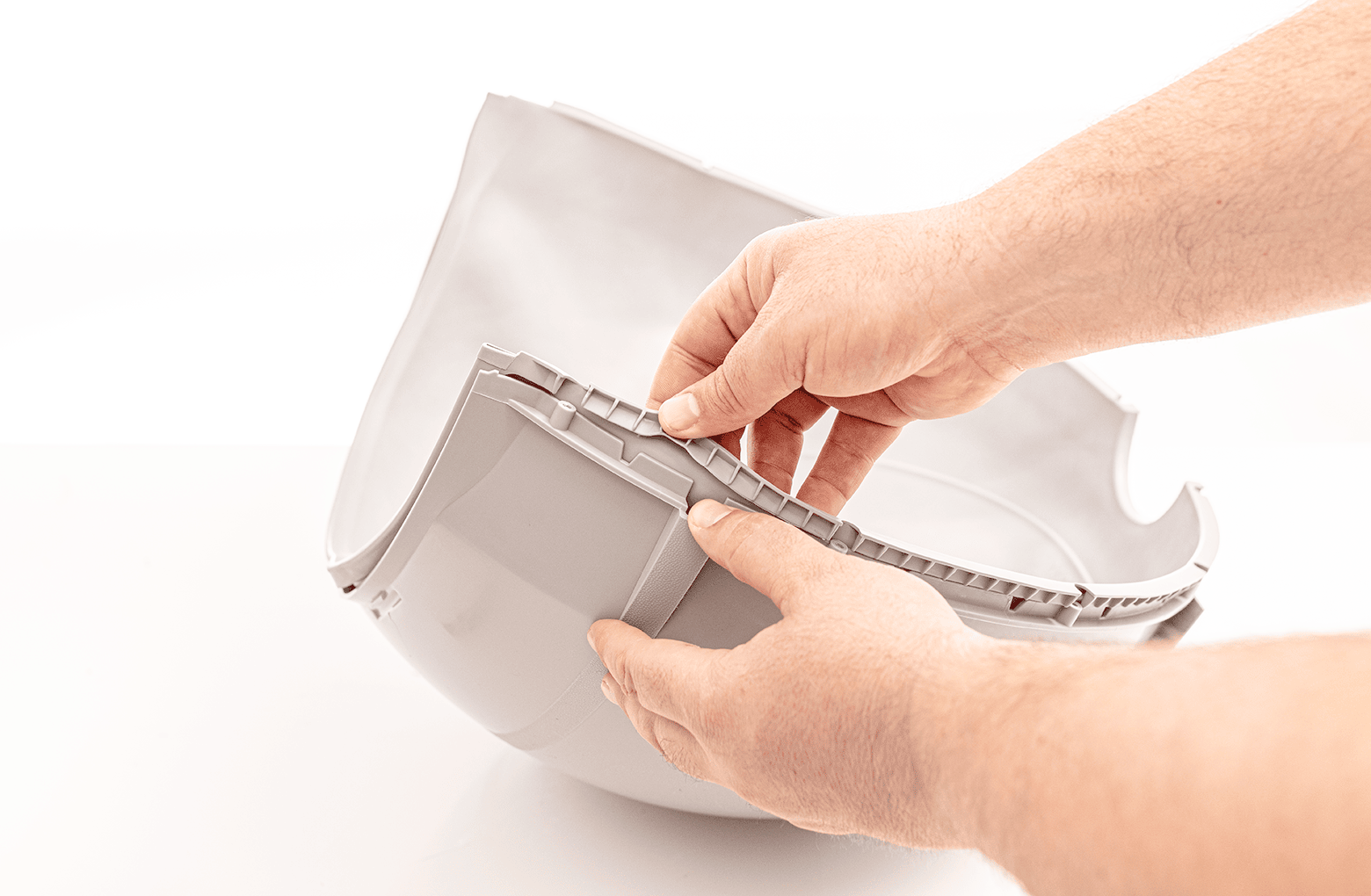

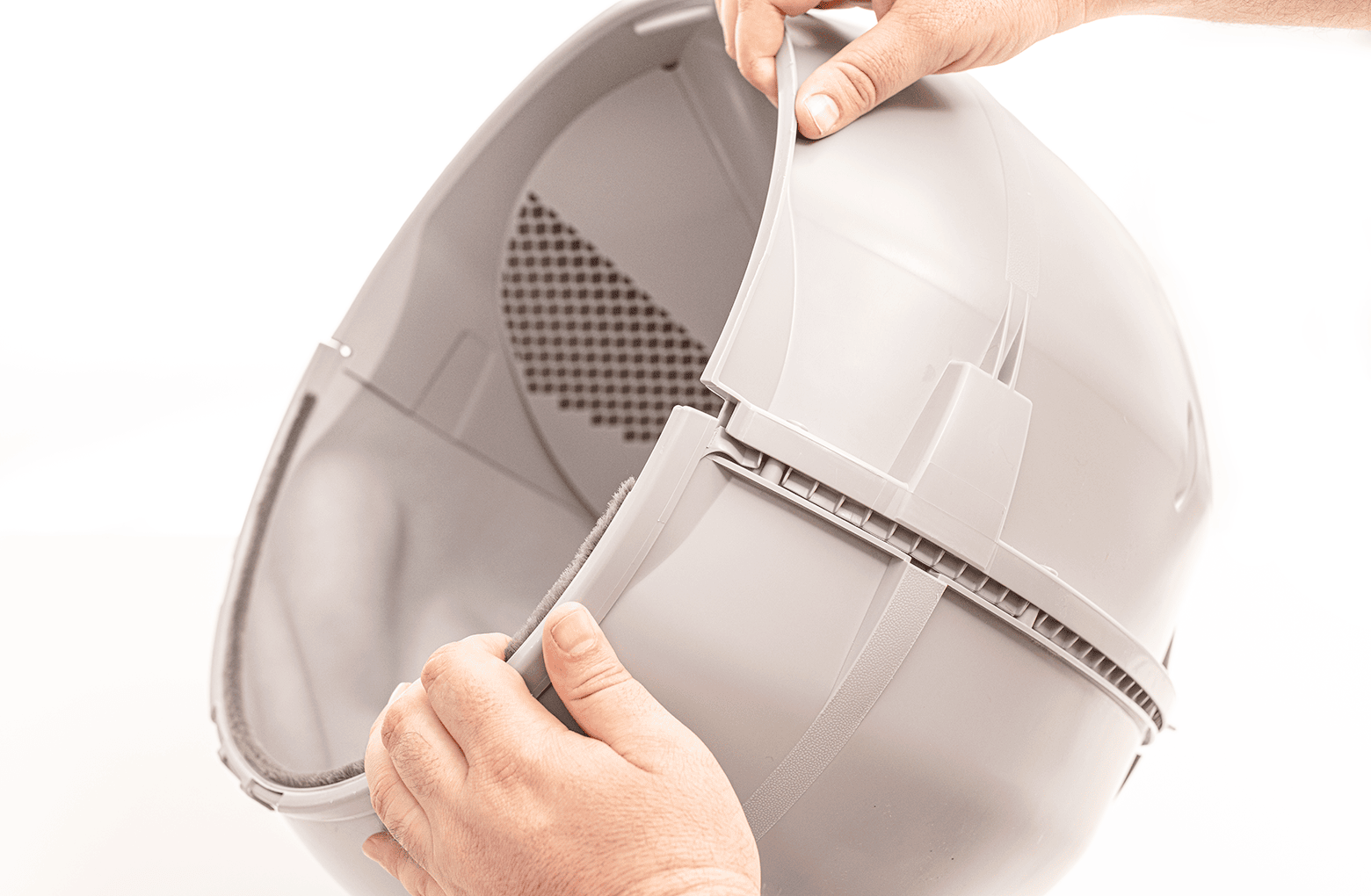

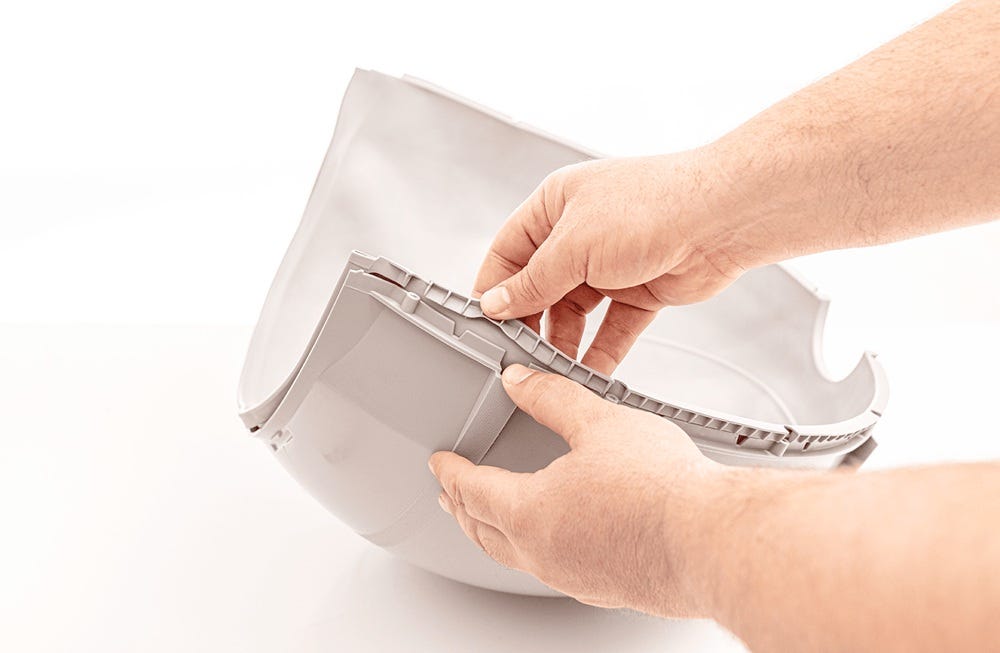

Placez la doublure dans la moitié inférieure du globe. En partant d'une extrémité, faites le tour du globe en pressant la doublure sur le bord extérieur. Arrivé au milieu, repliez les deux doigts centraux à l'intérieur du globe, à l'extérieur de la doublure.
Abaissez et alignez la moitié supérieure du globe avec la moitié inférieure. Les deux moitiés s'emboîteront parfaitement, le bord superposé de la doublure assurant l'étanchéité.

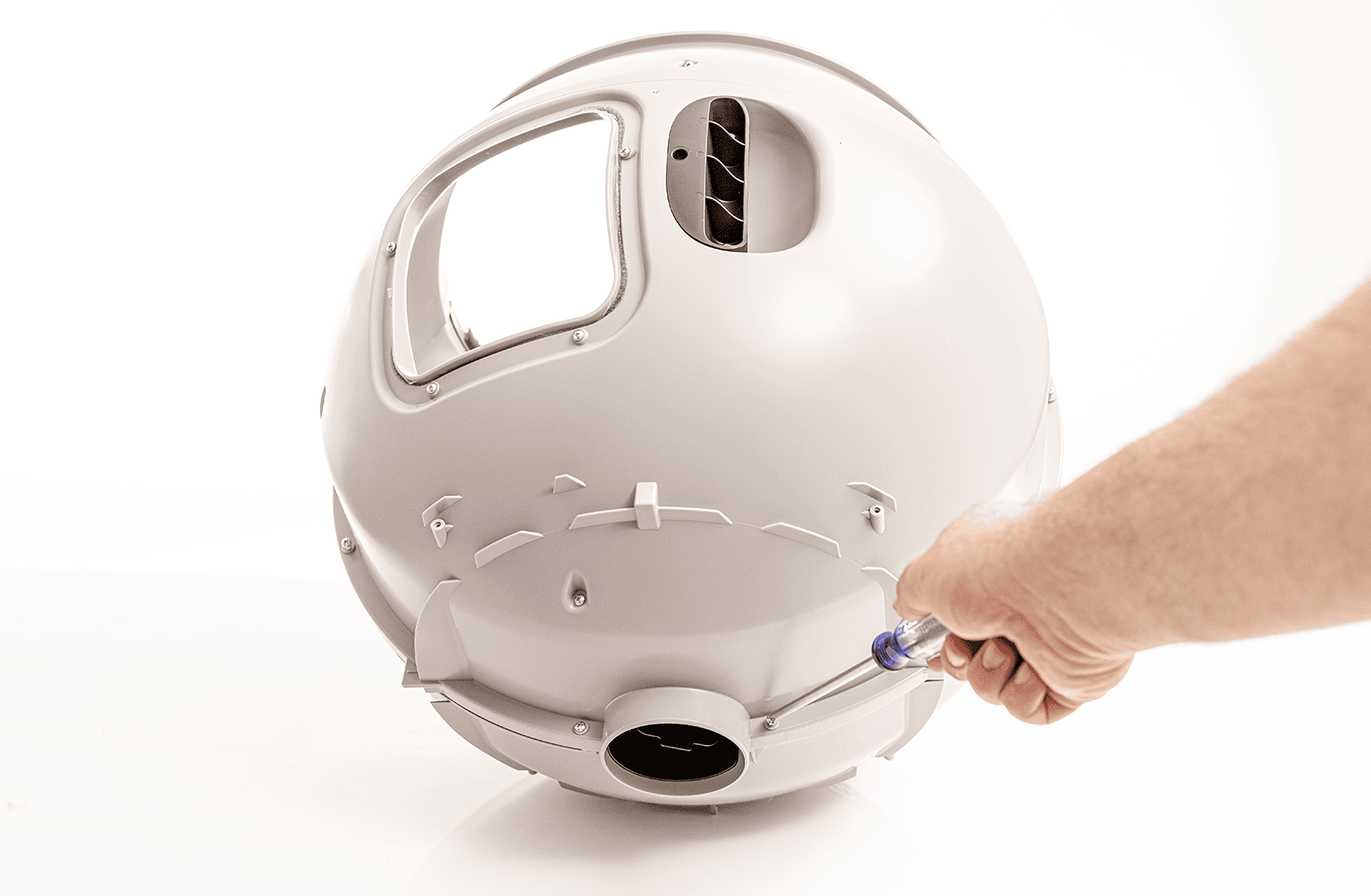

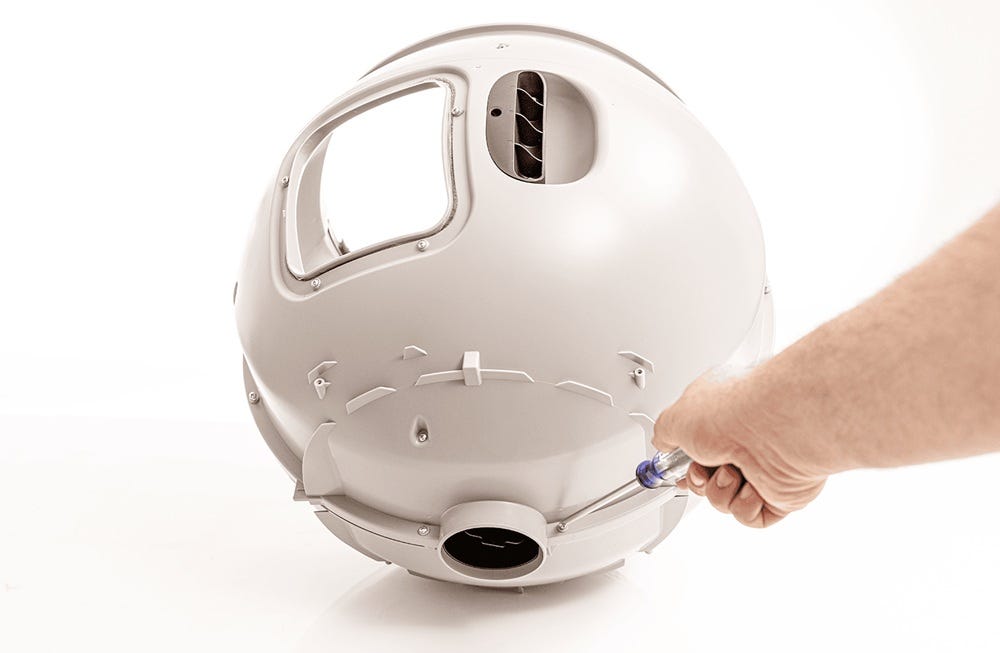

Installez les dix (10) vis Phillips pour fixer les deux moitiés du globe ensemble.

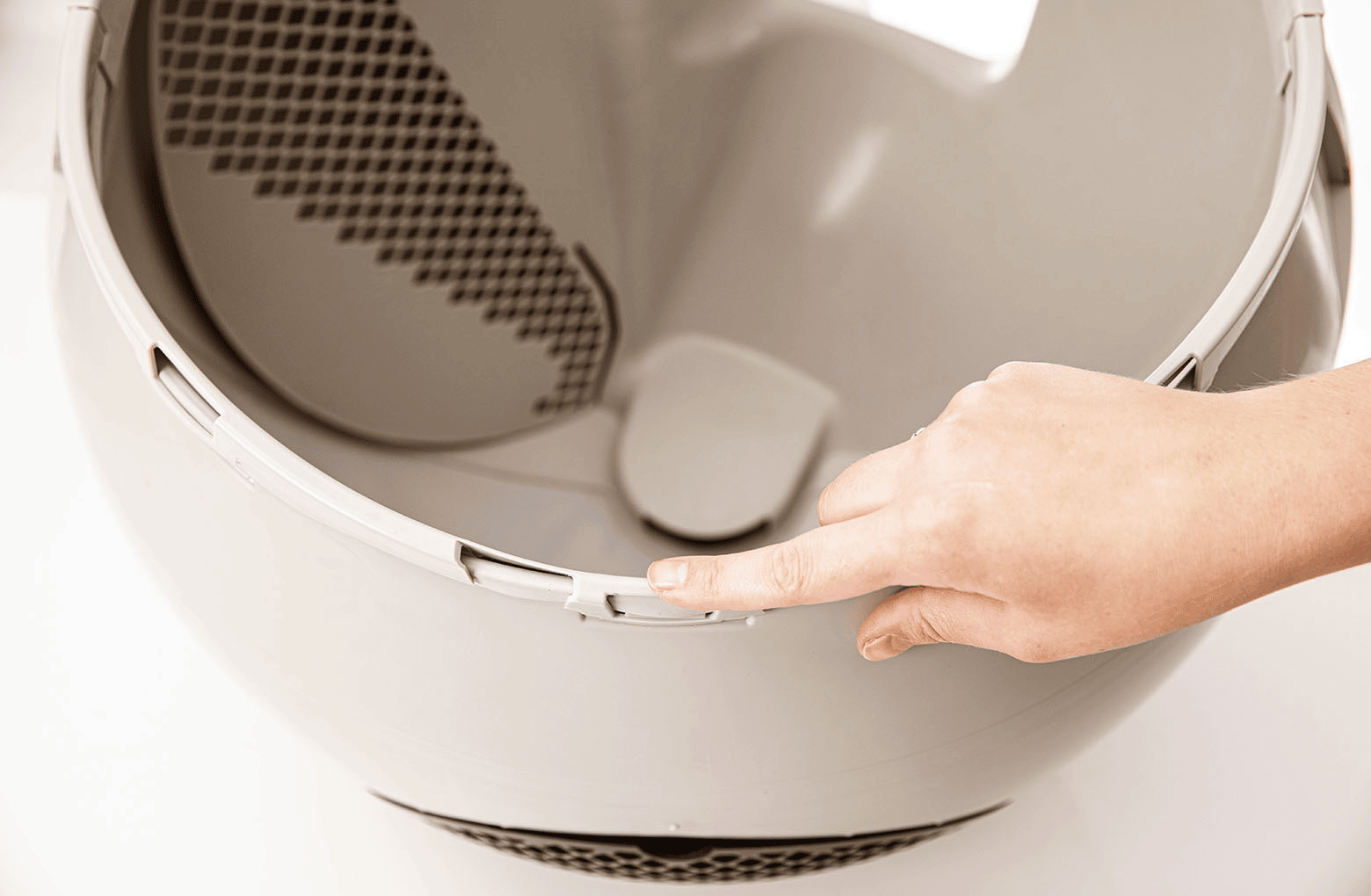

Alignez et installez le clip de doublure avant, en veillant à ne pas plier les deux (2) « doigts » centraux. Le clip s'enclenchera en place.
Posez le globe sur sa face (ouverture vers le bas).
Installez le rail du globe à l'arrière du globe à l'aide des quatre (4) vis Phillips.

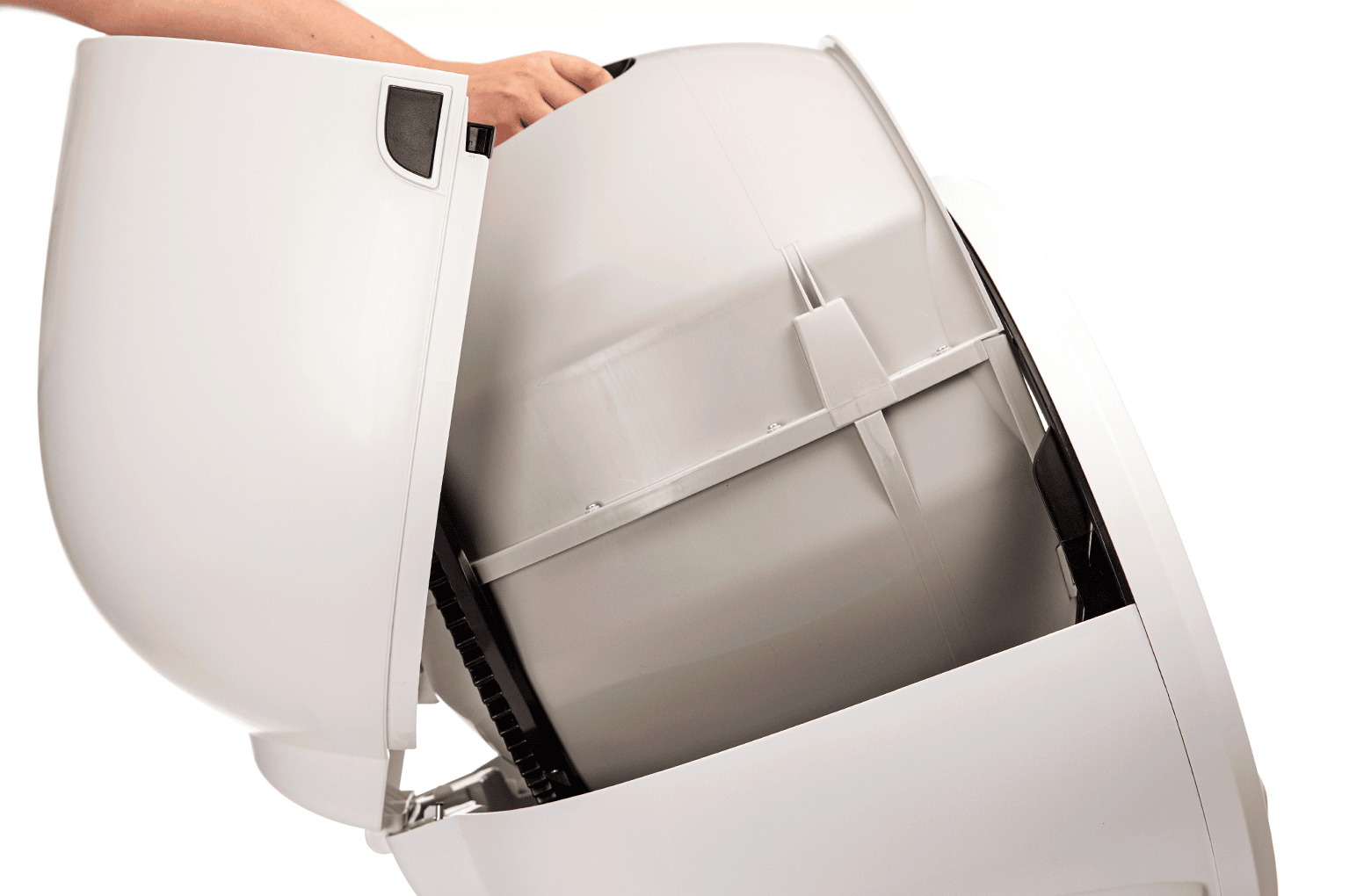

Remettre le globe en place : Tenez le globe par la poignée noire et posez-le sur le socle. Lors de la remise en place du globe, essayez de placer les deux ergots de positionnement au centre de la lunette (vue de dessus) afin qu’ils soient proches de la position « Accueil/Prêt ».

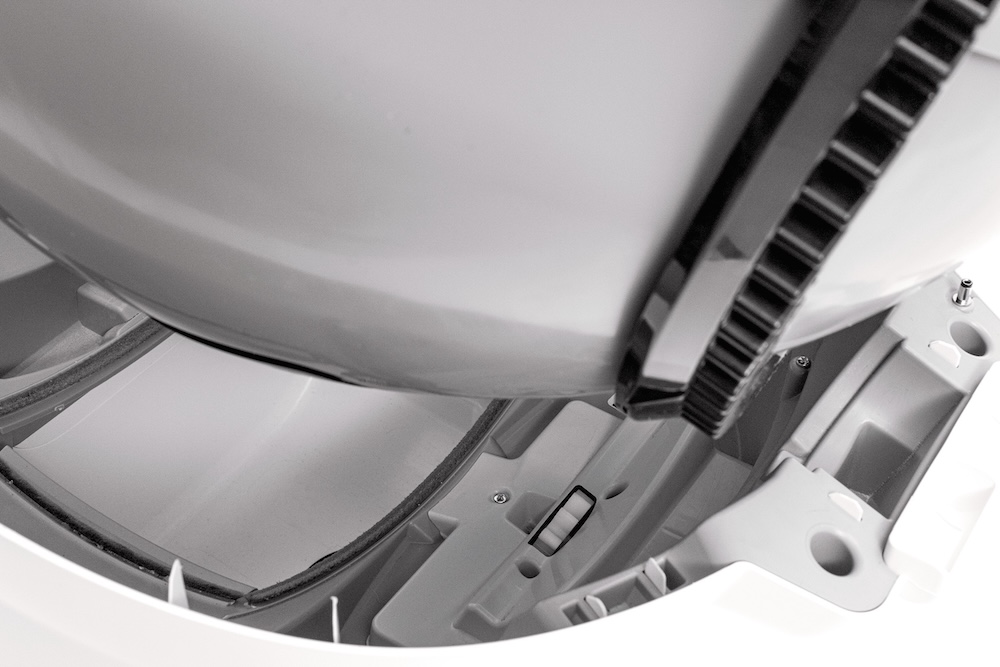

Assurez-vous que l'arrière du globe soit bien en place dans le logement du roulement arrière : la grande roue dentée noire à l'arrière du globe s'alignera avec la petite roue dentée blanche dans la base.

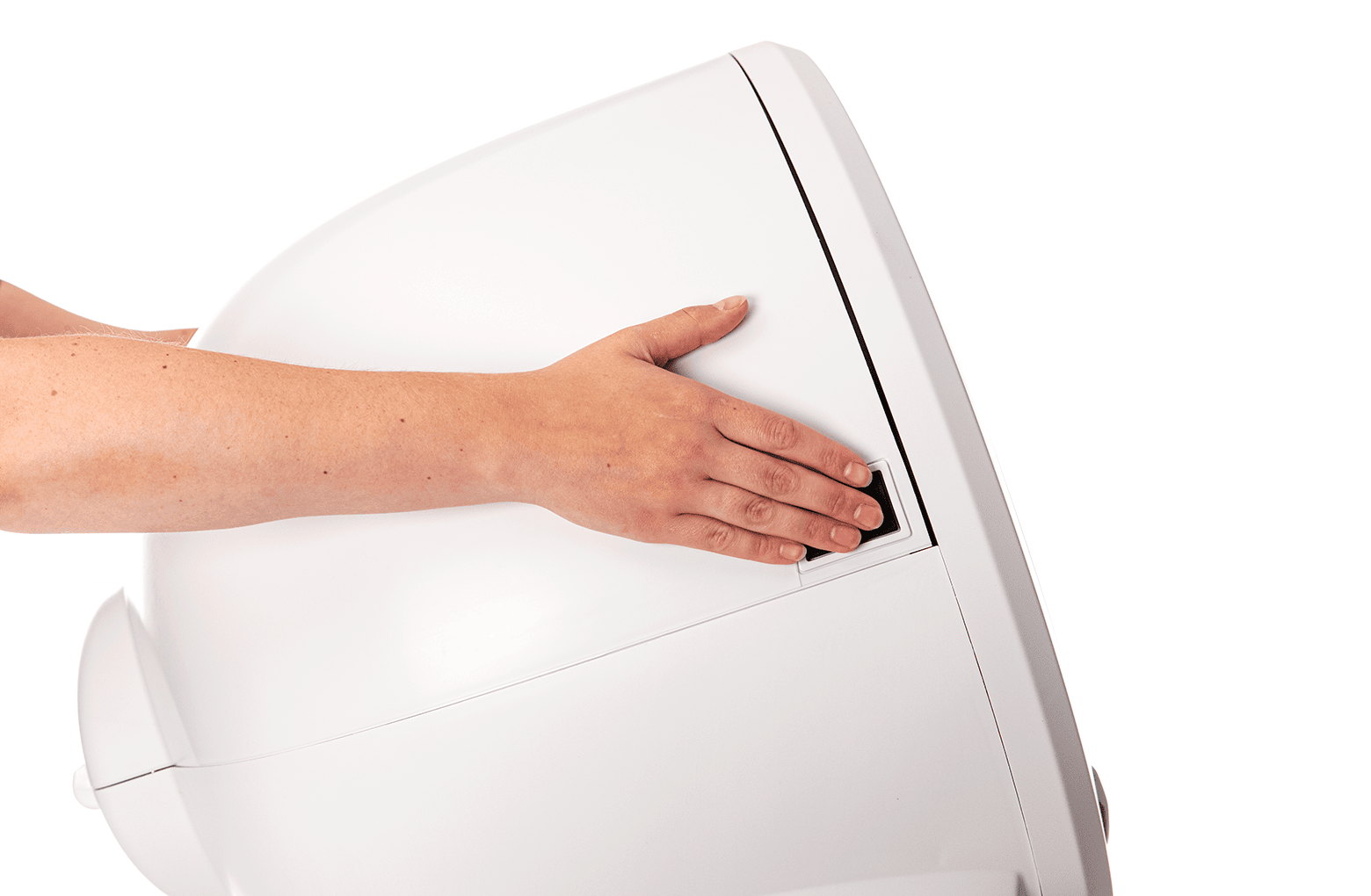

Fermez le capot : faites pivoter le capot vers le bas sur le globe et appuyez dessus par le haut pour vous assurer qu’il est bien verrouillé. (Remarque : si vous avez complètement retiré le capot, veillez à enclencher la languette centrale du capot dans le clip de verrouillage situé sur le cadre de l’appareil, derrière la lunette, avant de le refermer.)
Si vous le souhaitez, réinstallez la grille en la clipsant sur le cadre à l'entrée du globe.
