Guide d'installation du moteur du Litter-Robot 4

Apprenez comment retirer et installer le moteur du Litter-Robot 4.

Vous aurez besoin de :

Tournevis cruciforme

Assurez-vous que l'appareil est en position Maison/Prêt.

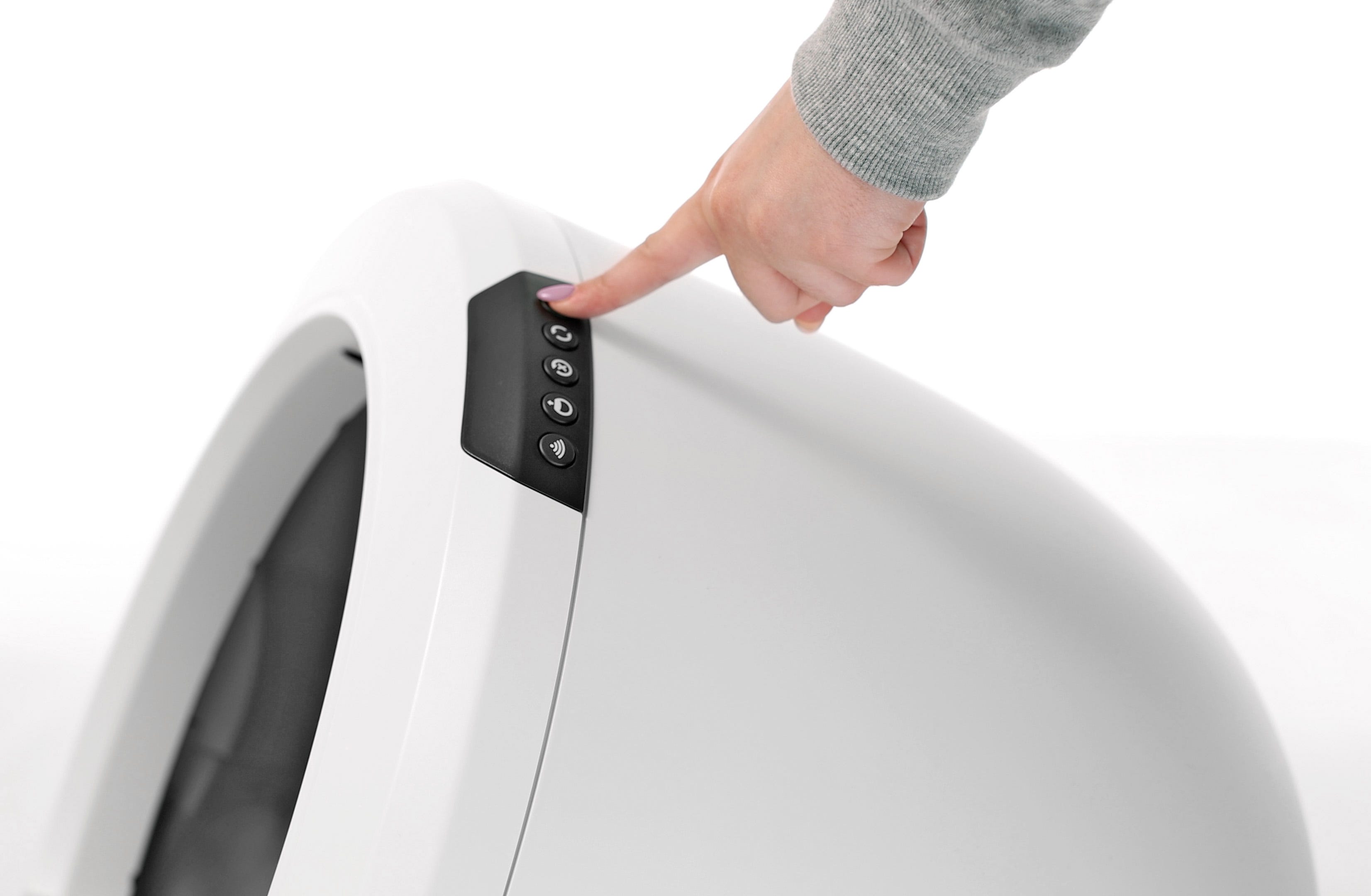

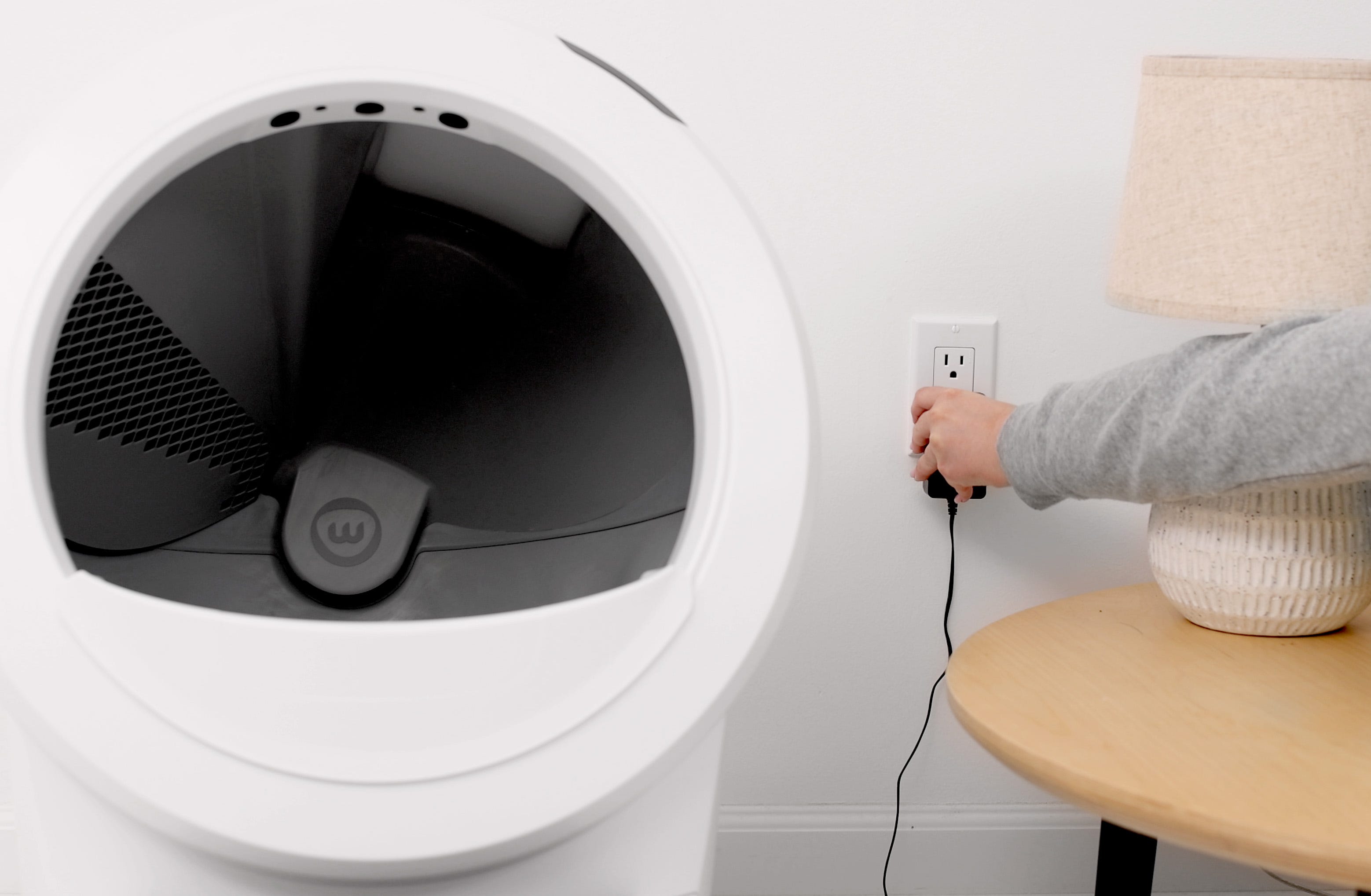

Appuyez sur le bouton Marche/Arrêt pour éteindre l'appareil, puis débranchez-le.
Retirez le capot :

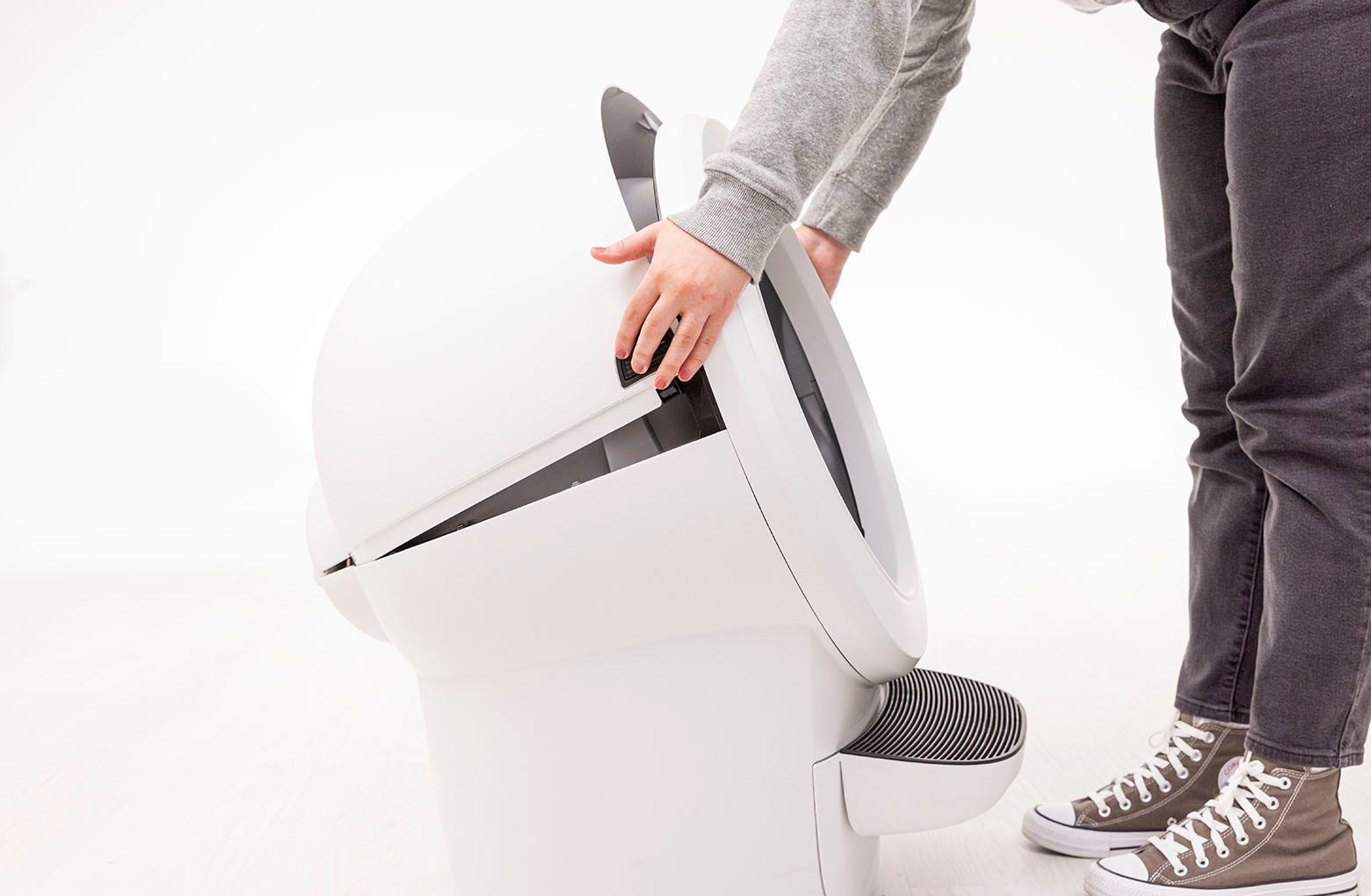

1. Appuyez sur les loquets situés des deux côtés du capot et maintenez-les enfoncés, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.

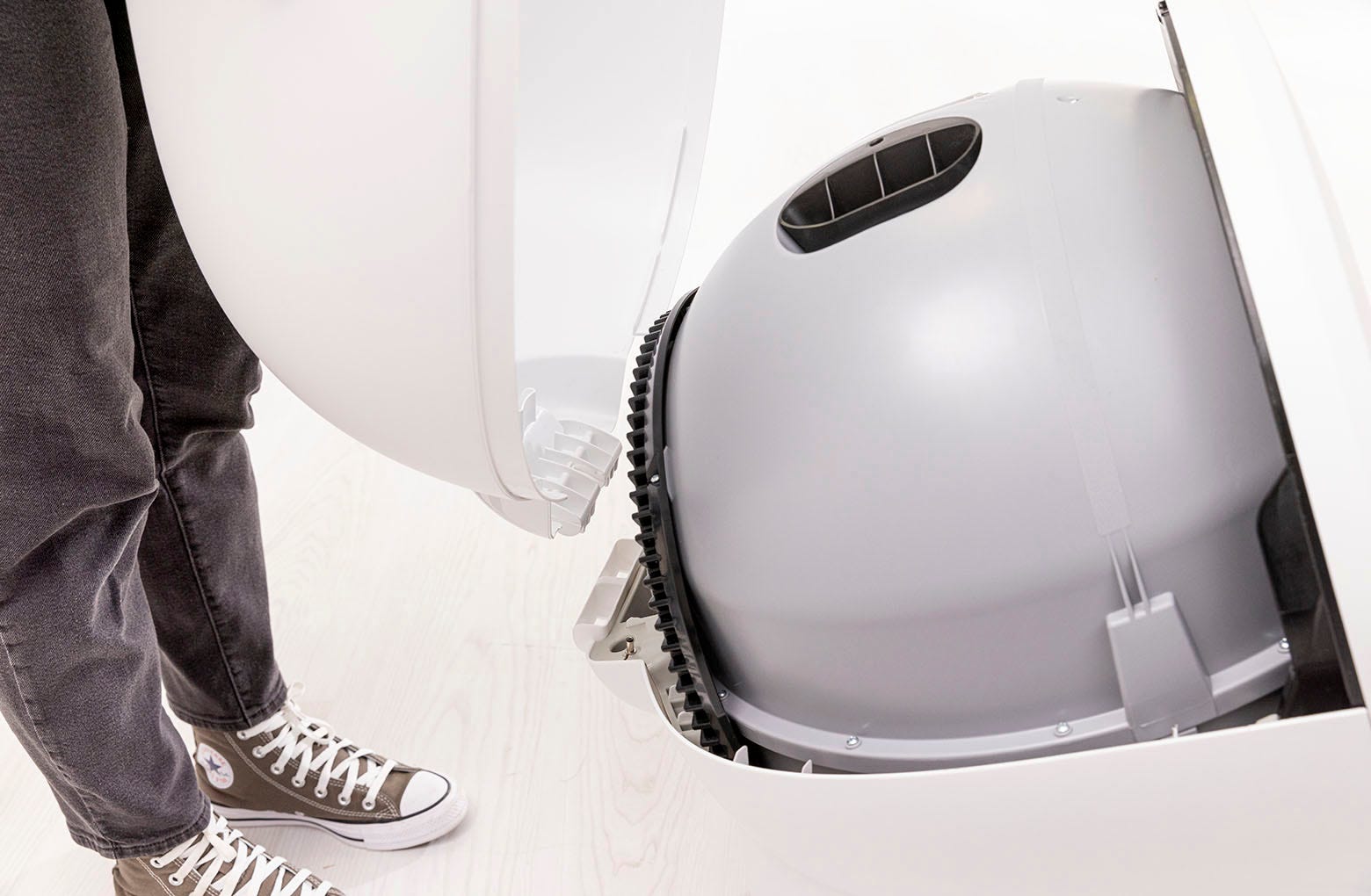

2. Soulevez le capot et retirez-le de sa charnière.

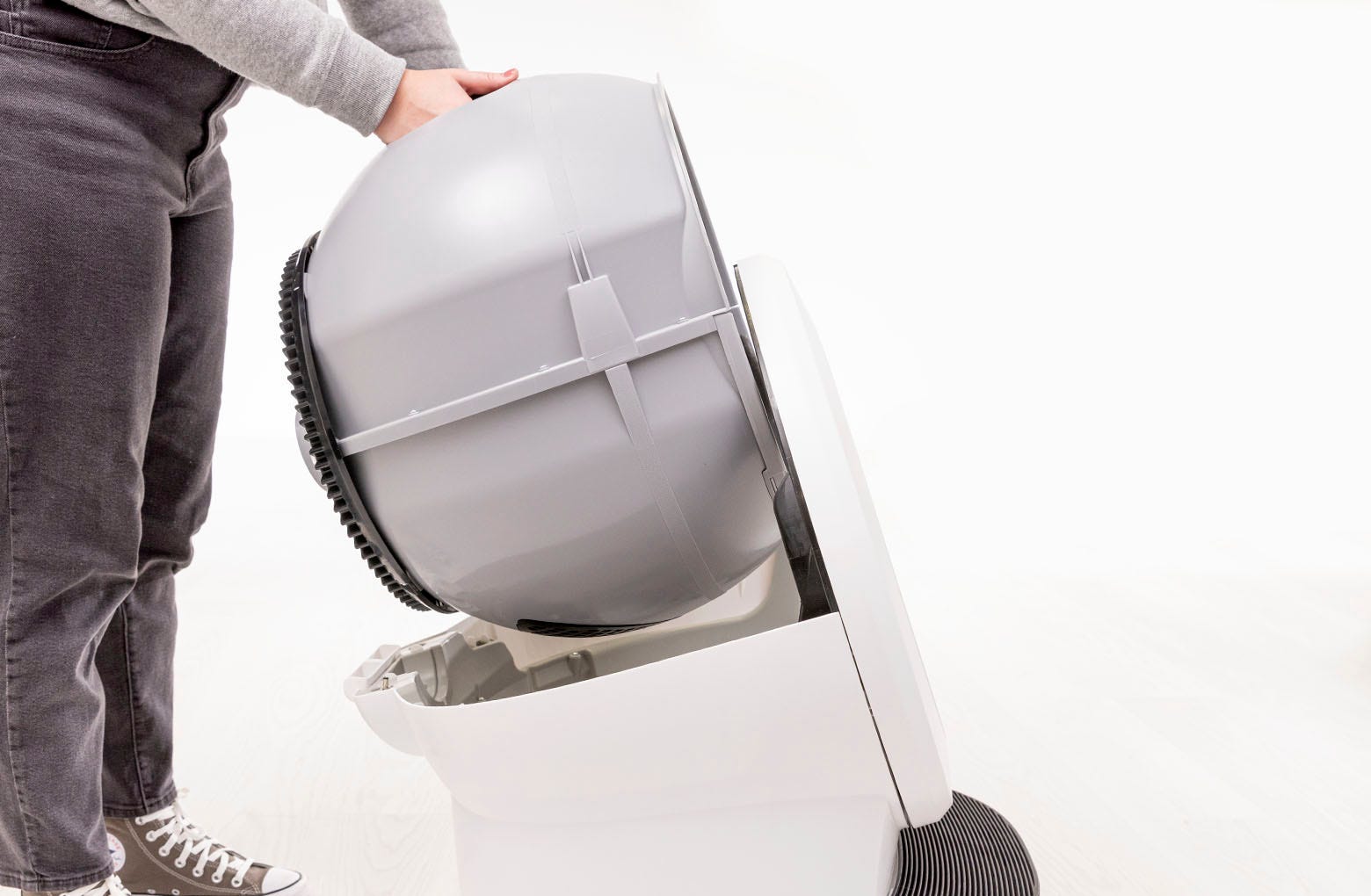

Retirez le globe : saisissez la poignée noire située sur le dessus du globe, soulevez le globe et retirez-le de sa base, puis mettez-le de côté.

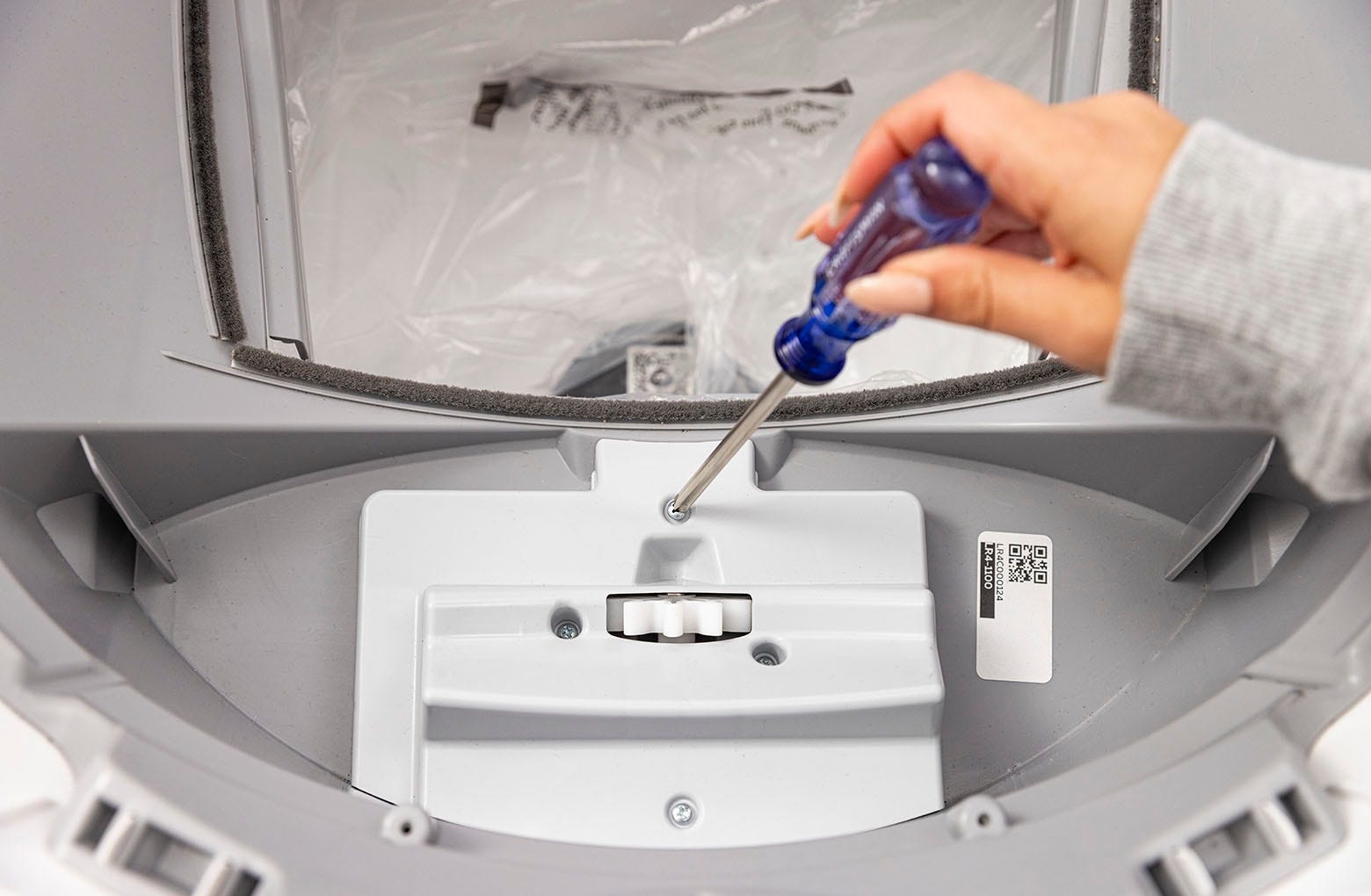

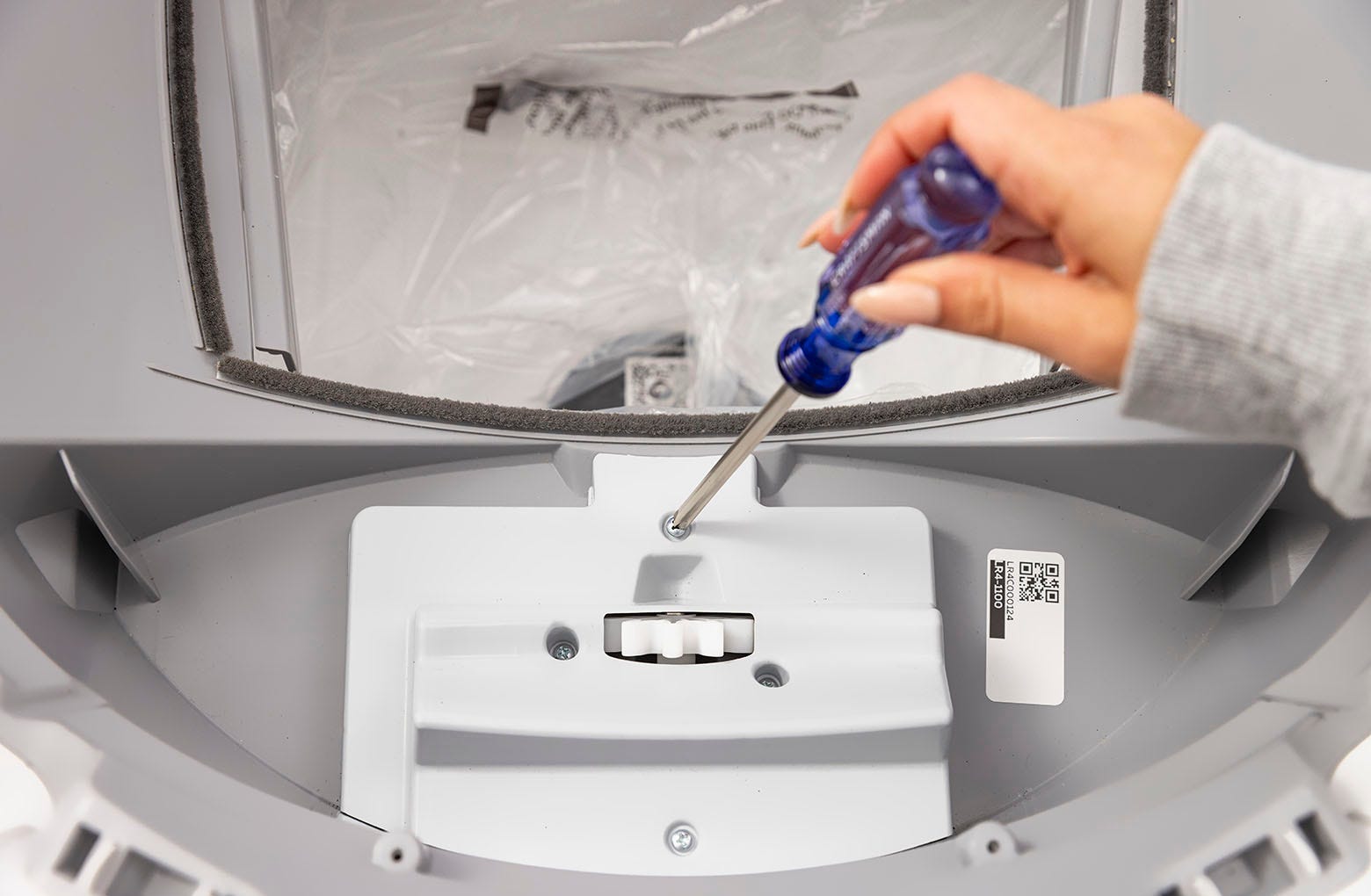

Repérez le couvercle du moteur dans la base. À l'aide d'un tournevis cruciforme, retirez les quatre (4) vis du couvercle du moteur.

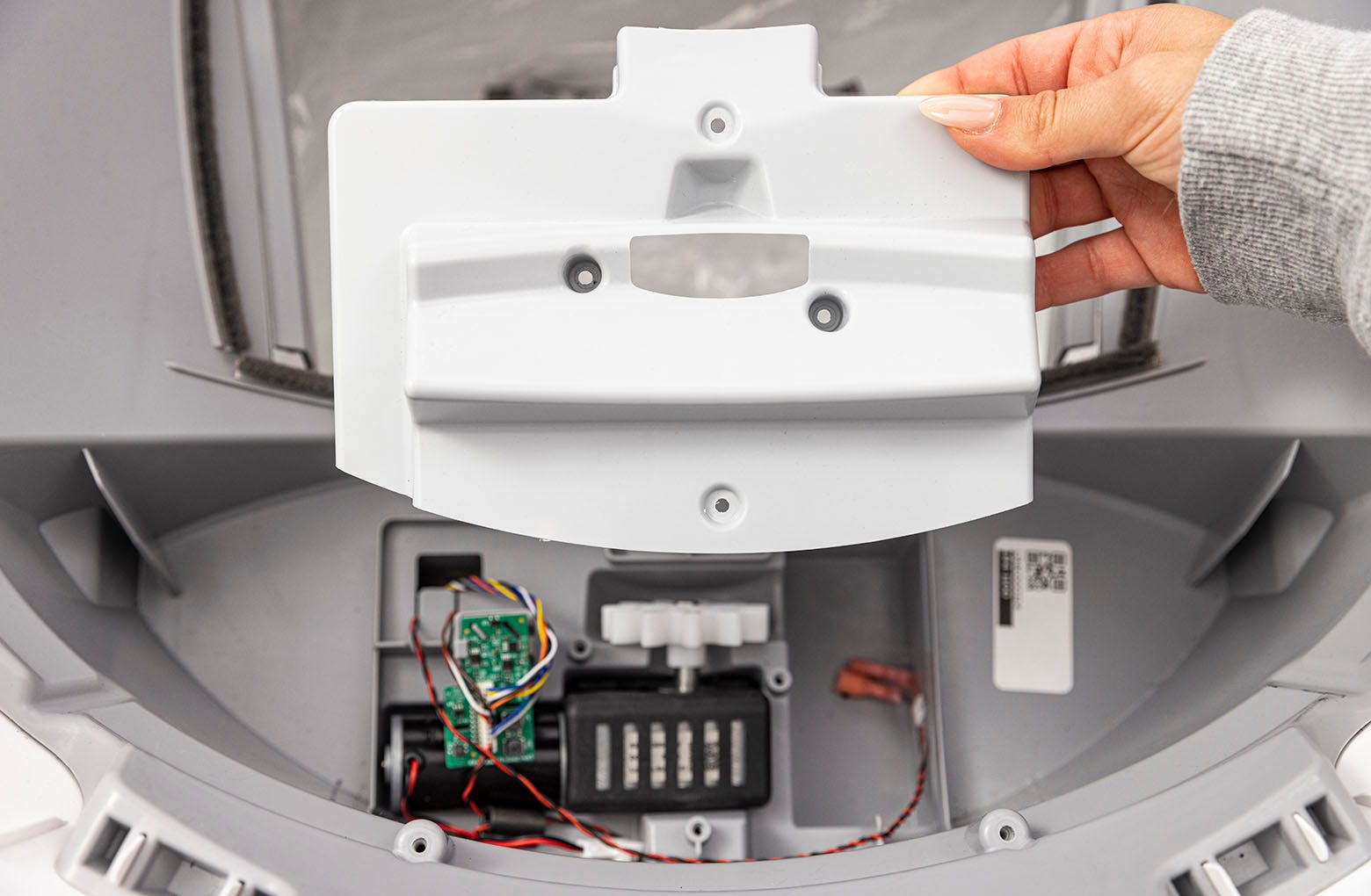

Retirez le capot moteur.

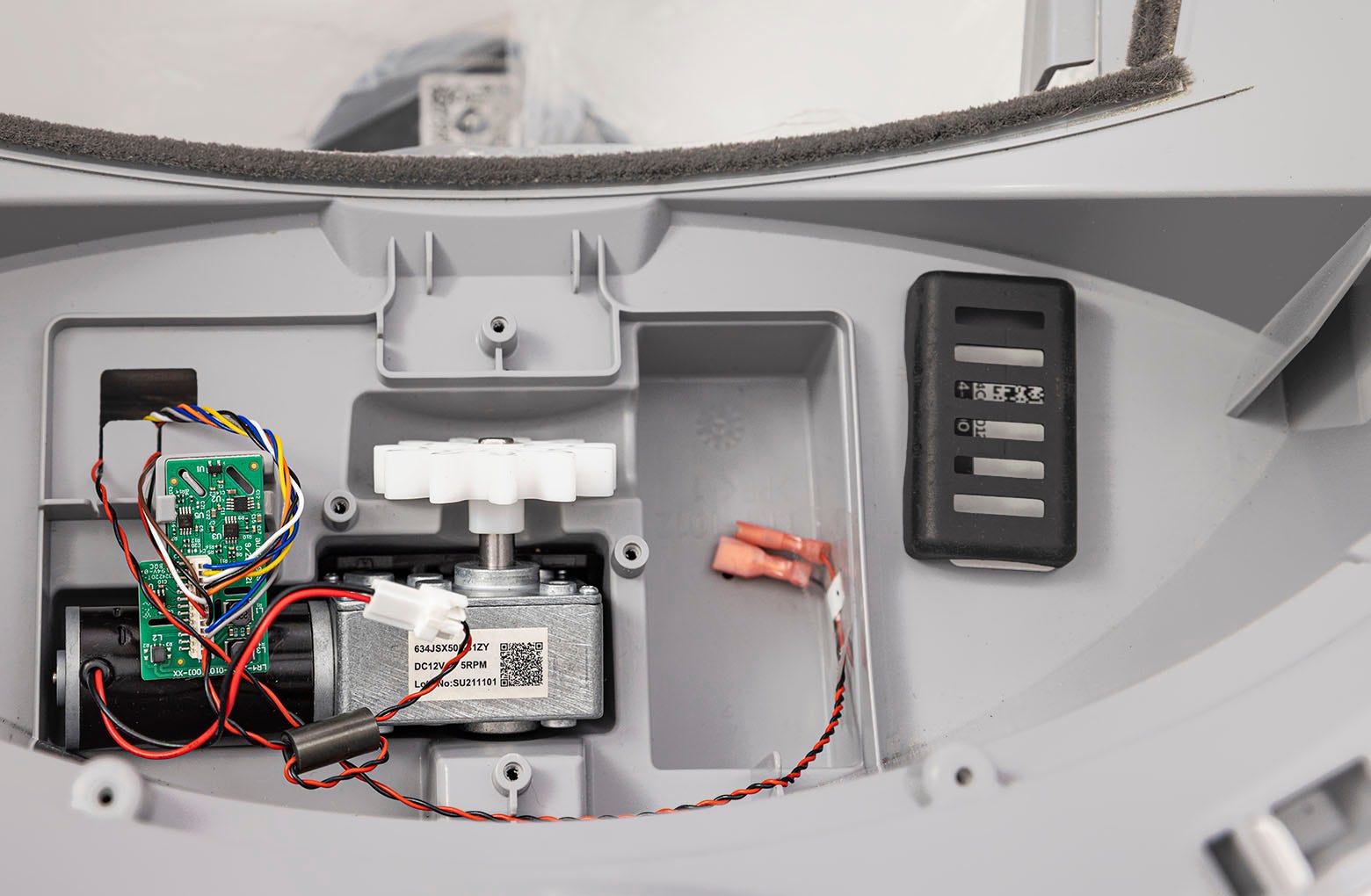

Retirez le cache en caoutchouc de l'isolateur supérieur du moteur et mettez-le de côté.
Remarque : Les fils torsadés rouges et noirs avec des embouts de connecteurs rouges illustrés ci-dessous sont destinés à la batterie de secours et n'affectent pas le fonctionnement du moteur.

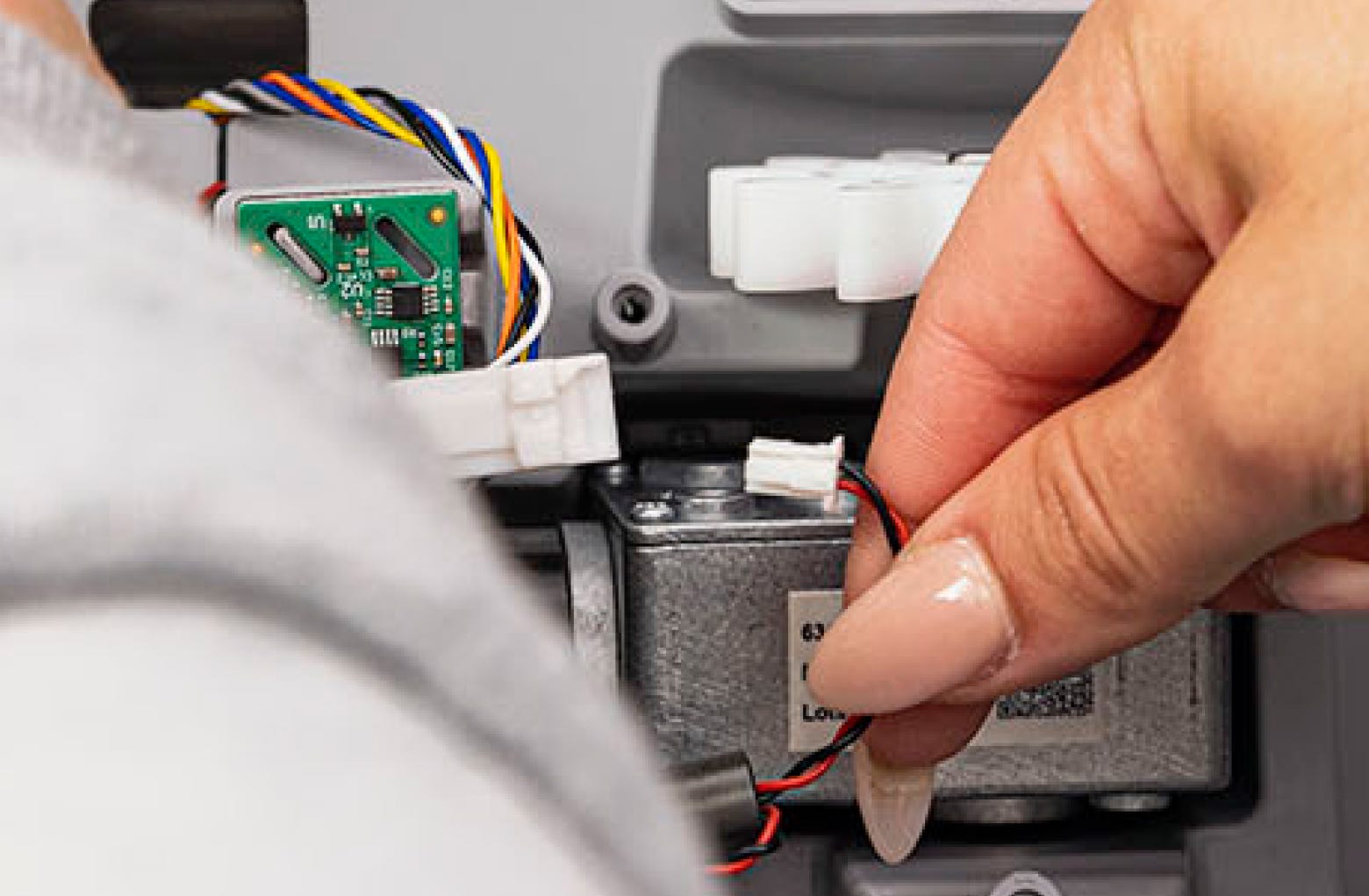

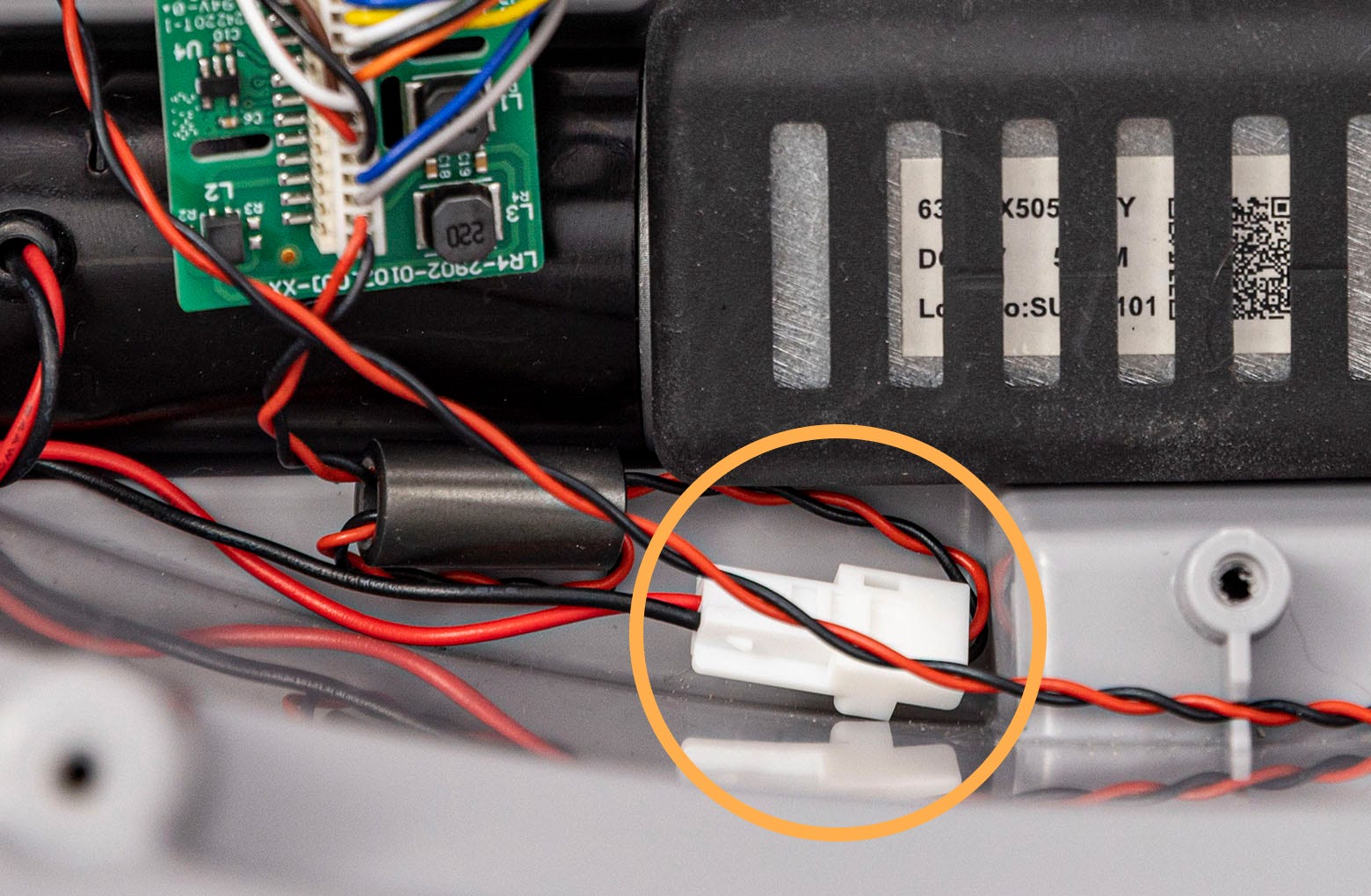

Repérez le connecteur du fil moteur et débranchez-le du faisceau de câbles.

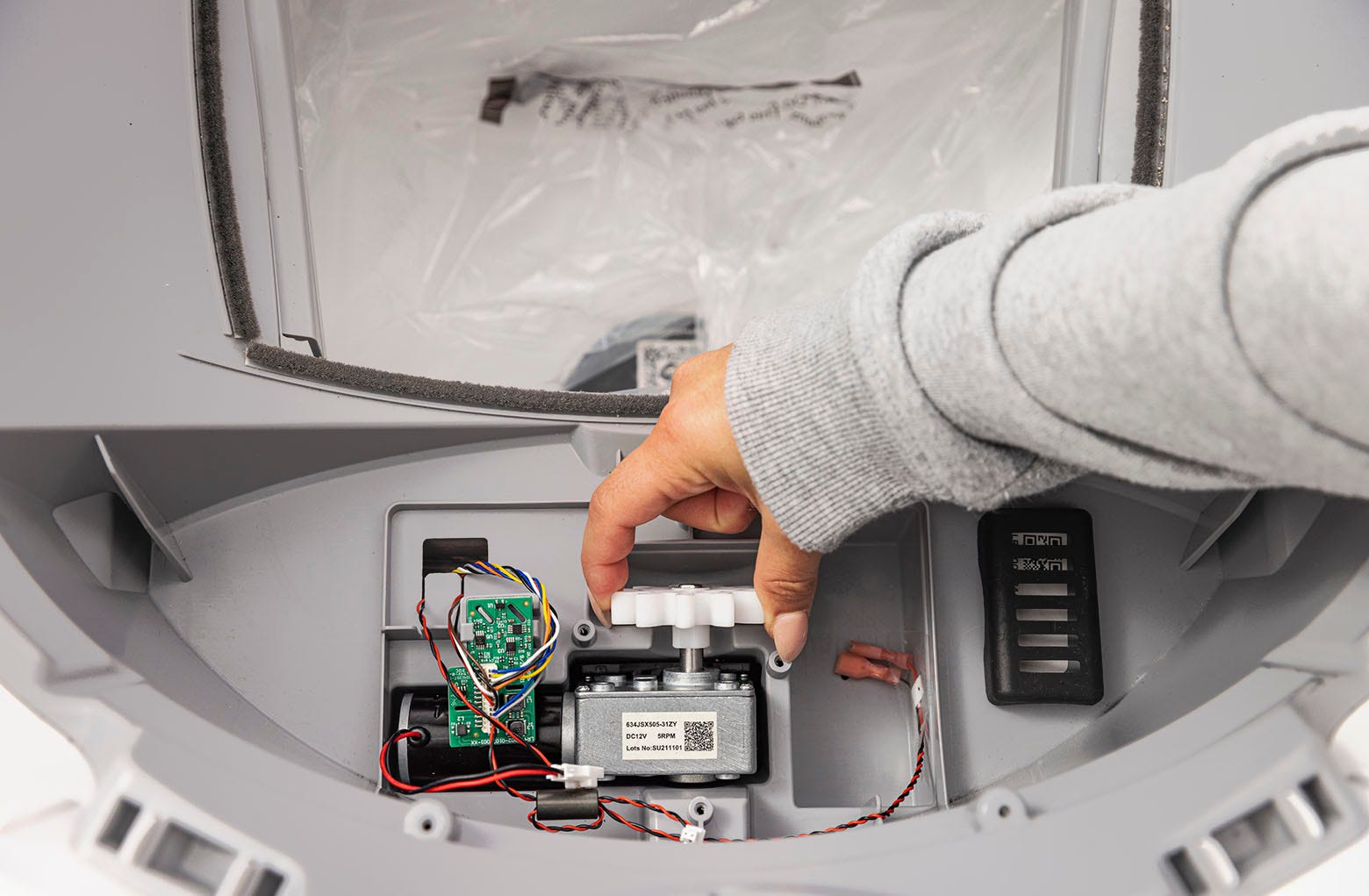

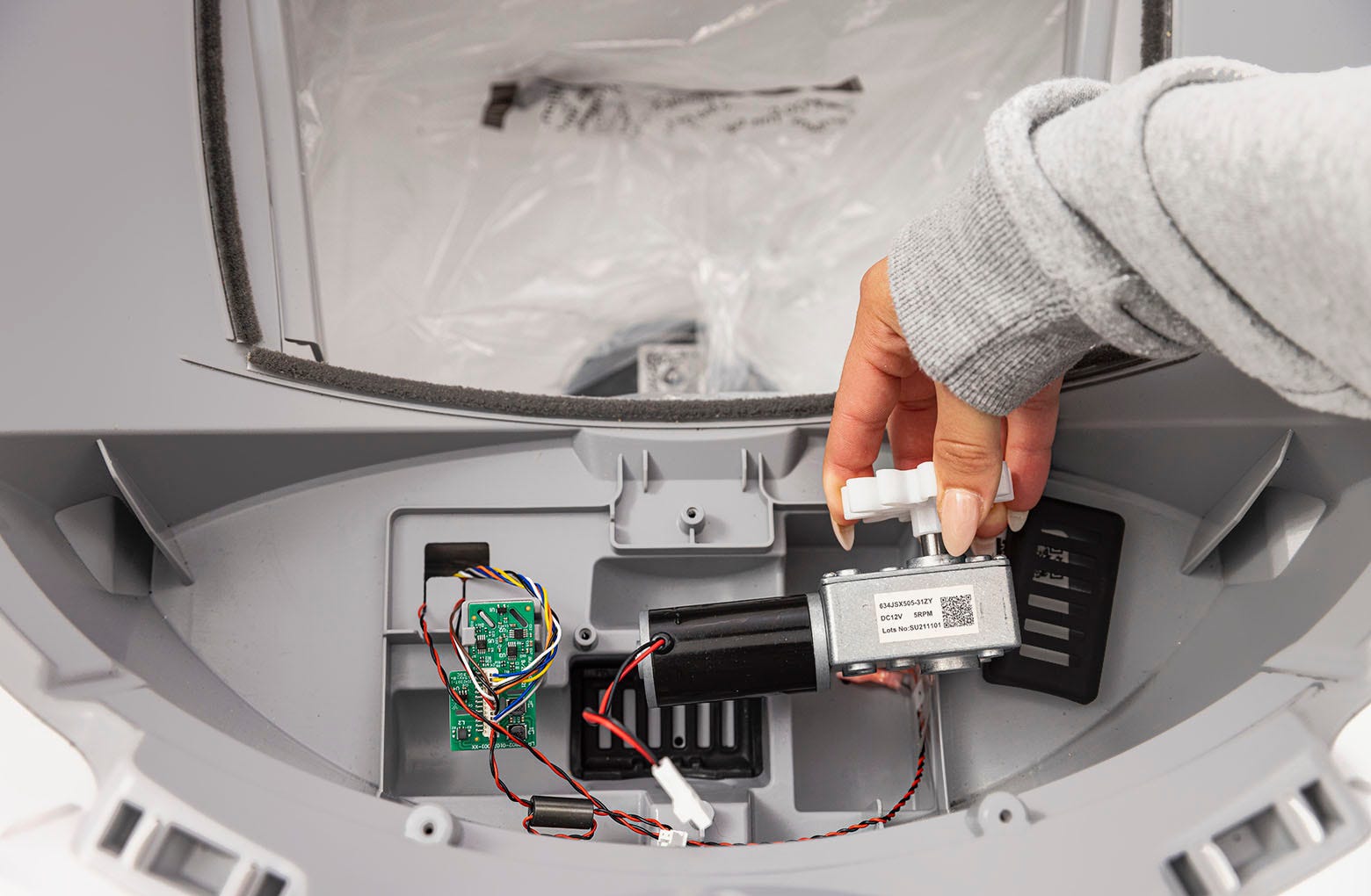

Soulevez délicatement le moteur hors de l'appareil, en veillant à ne pas endommager le petit circuit imprimé vert.

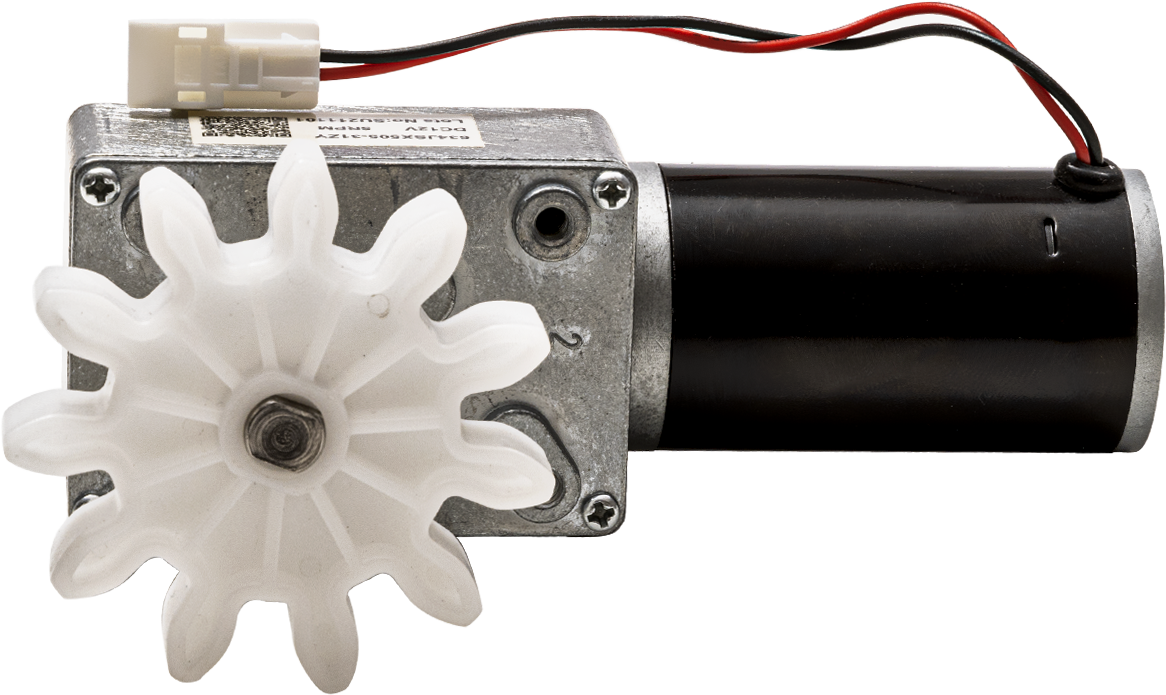

Installation du nouveau moteur : Abaissez délicatement le moteur en position, en vérifiant qu’il est bien positionné à l’intérieur de l’isolateur de moteur inférieur en caoutchouc.

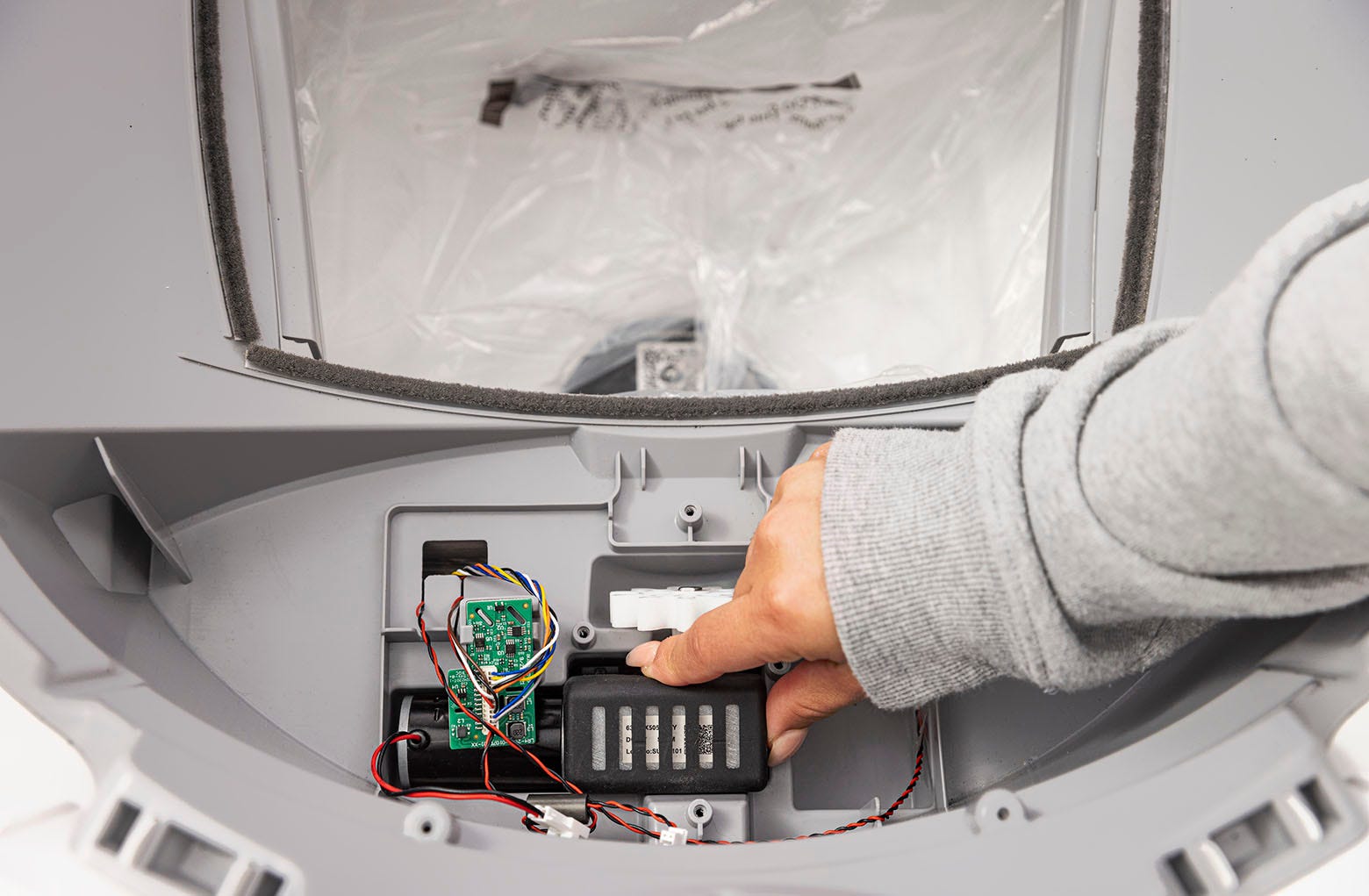

Placez l'isolateur de moteur supérieur en caoutchouc sur le dessus du moteur.

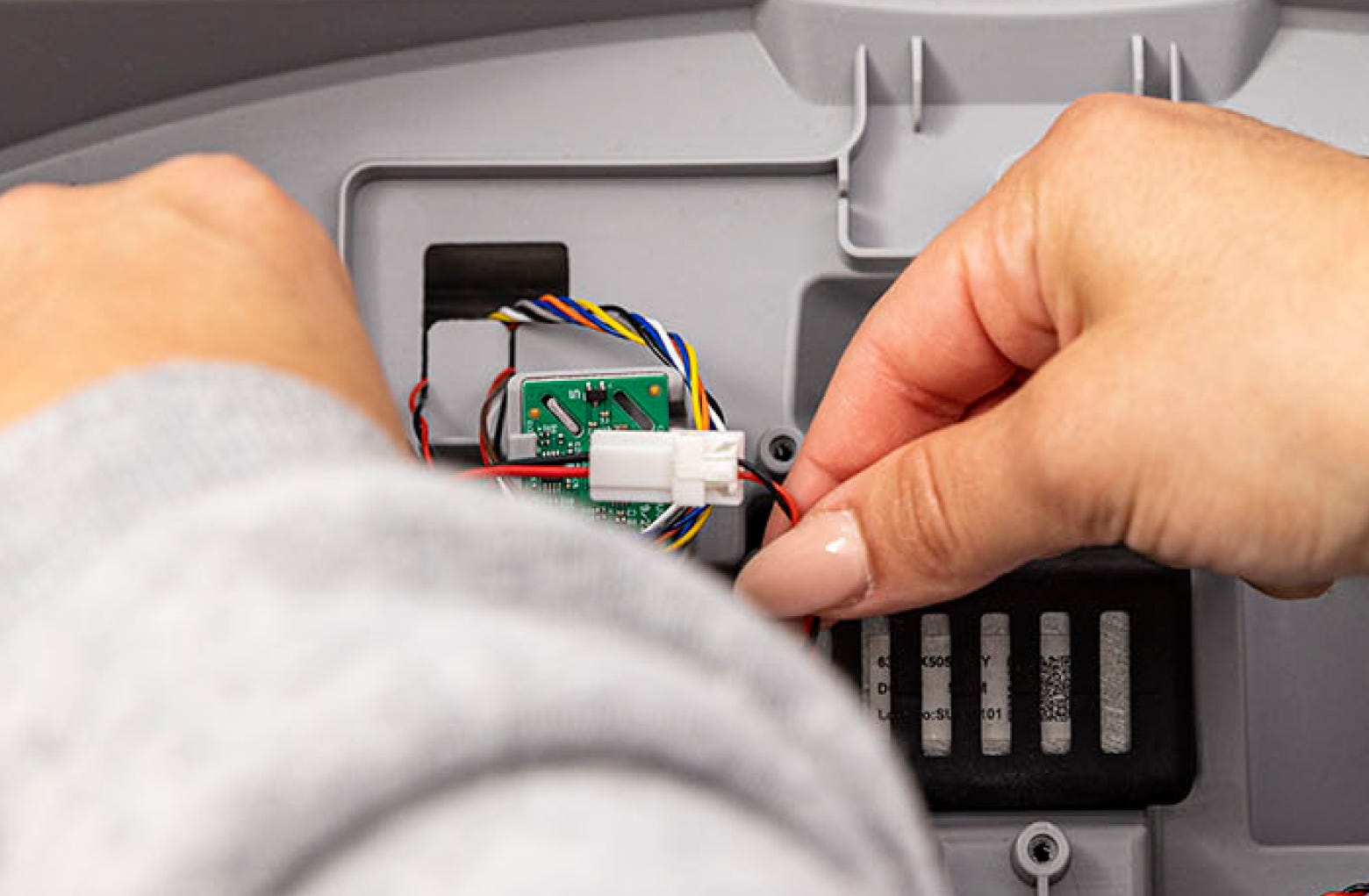

Raccordez le connecteur du fil moteur au faisceau de câbles.
Assurez-vous que le connecteur du fil du moteur ne gêne pas et n'empêche pas le couvercle de se refermer complètement.

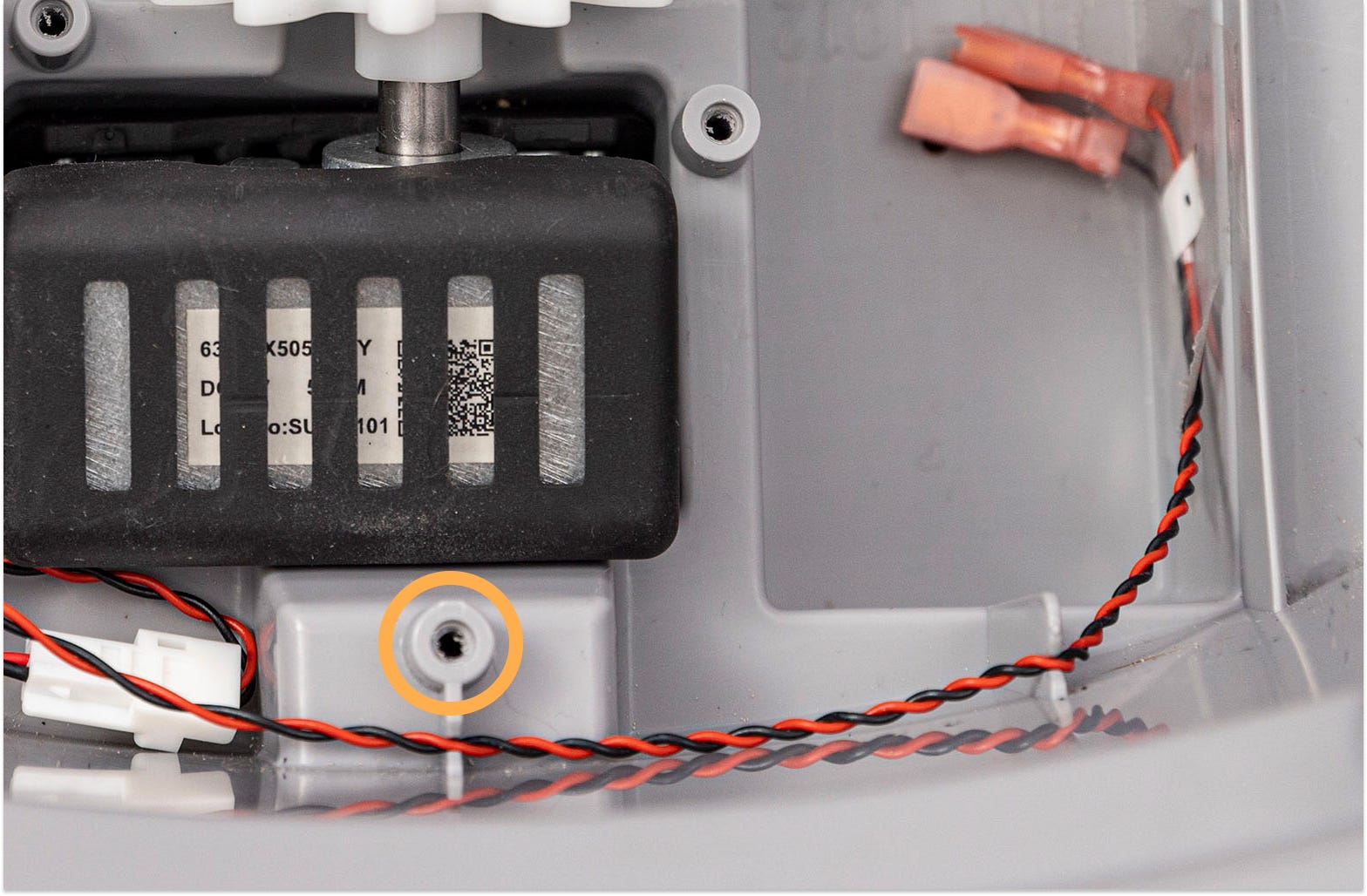

Remarque : Faites attention à l'emplacement des fils lors du remplacement du couvercle du moteur ; si les fils passent au-dessus d'un bossage de vis, ils pourraient être coupés accidentellement.
Réinstallez le couvercle du moteur à l'aide des quatre (4) vis Phillips – ne serrez pas trop fort.
Remettre le globe en place : Tenez le globe par la poignée et faites-le glisser dans son logement. Assurez-vous que l’arrière du globe repose bien à plat dans le logement du roulement arrière. La grande roue dentée noire à l’arrière du globe s’alignera avec la petite roue dentée blanche dans le logement.
Remplacez le capot :
1. Placez le capot dans la charnière située derrière le robot, comme indiqué.
2. Faites pivoter le capot vers le bas au-dessus du globe et appuyez dessus par le haut pour vous assurer qu'il est bien verrouillé et sécurisé.
Rebranchez l'appareil et allumez-le.
Maintenant, lançons un cycle de test :
- Appuyez brièvement sur le bouton de réinitialisation ,
- Appuyez ensuite brièvement sur le bouton Cycle pour lancer un cycle de nettoyage.
