Litter-Robot: Installationsanleitung für die Notstrombatterie

Der Litter-Robot-Notstromakku sorgt dafür, dass Sie bei einem Stromausfall nicht schaufeln müssen. Er ermöglicht eine Nutzung von 24 bis 48 Stunden bei Stromausfall.

Im Akkubetrieb werden WLAN und Nachtlicht deaktiviert, um Energie zu sparen. Die Helligkeit der Leuchtleiste wird um 50 % reduziert.

Schnellzugriff

• Litter-Robot 4 und Litter-Robot 5
• Litter-Robot EVO
• Litter-Robot 3

Litter-Robot 4 und Litter-Robot 5

Benötigte Werkzeuge:

• Kreuzschlitzschraubendreher

Einbau der Backup-Batterie

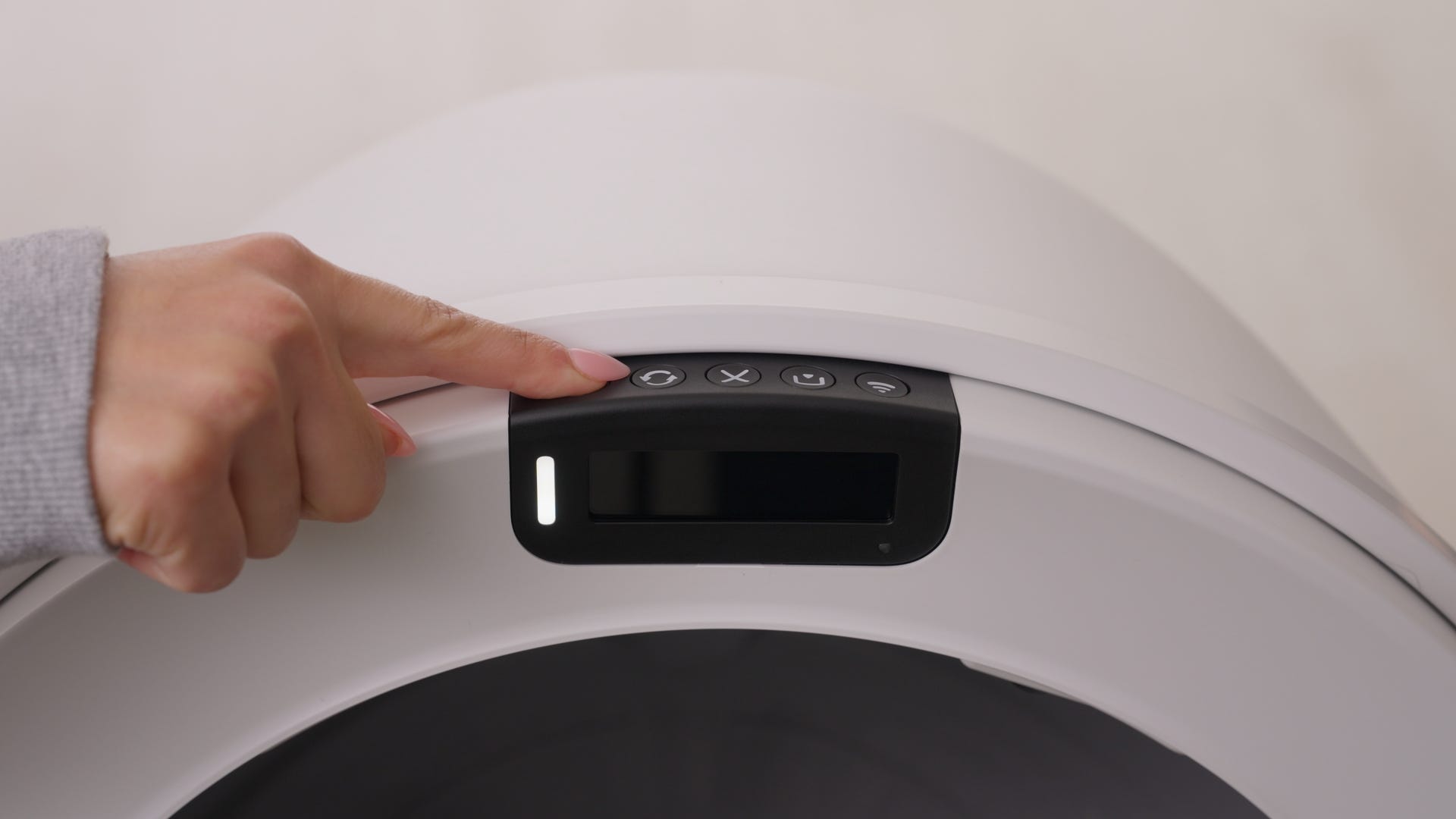

1. Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.

2. Öffnen Sie die Motorhaube: Drücken und halten Sie die Verriegelungen an beiden Seiten der Motorhaube.

• Litter-Robot 4 und Litter-Robot 5: Heben Sie die Motorhaube an und drehen Sie sie in die geöffnete Position.

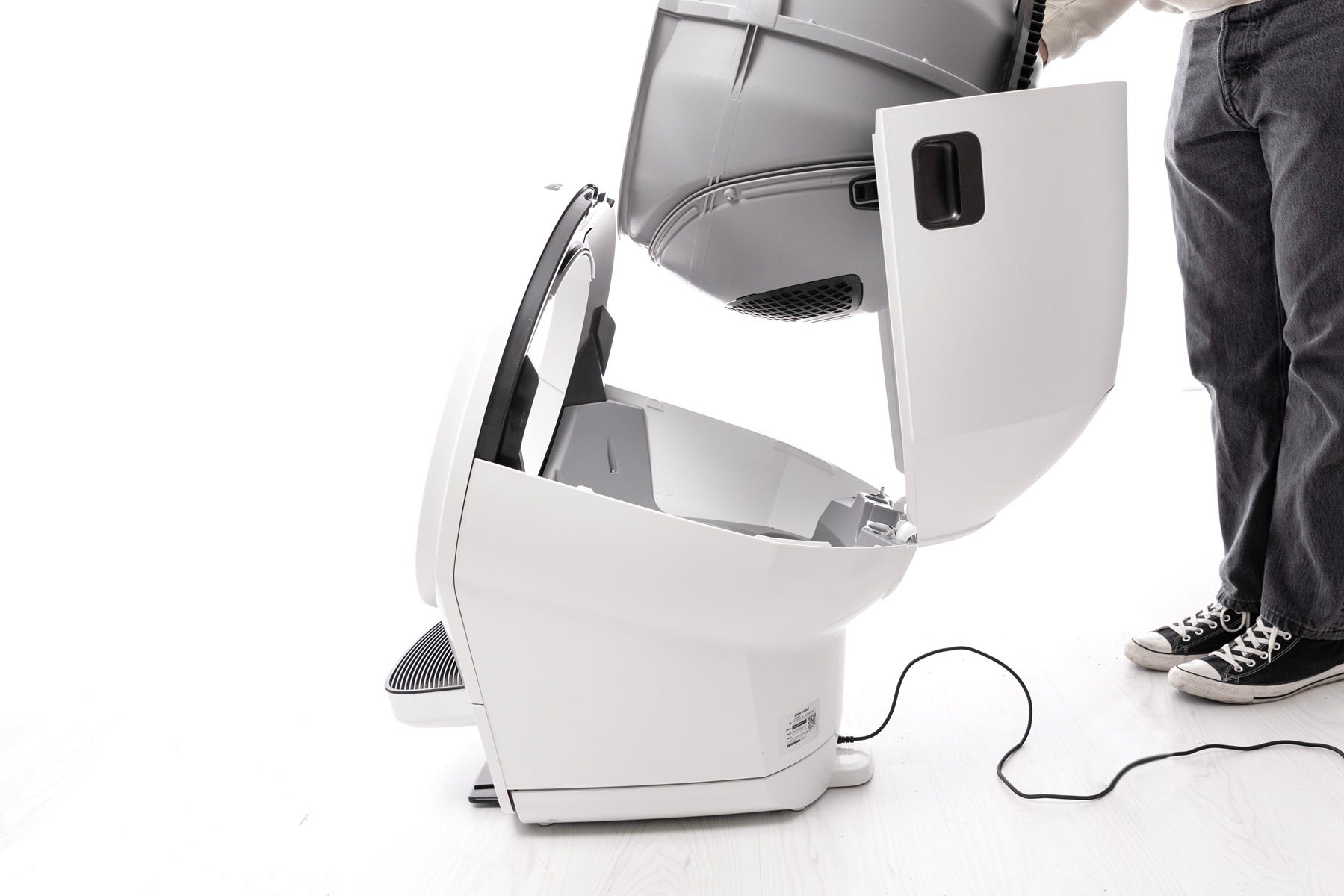

3. Entfernen Sie den Globus:

• Litter-Robot 4 und Litter-Robot 5: Heben Sie die Kugel mithilfe des Griffs oben am Sockel ab.

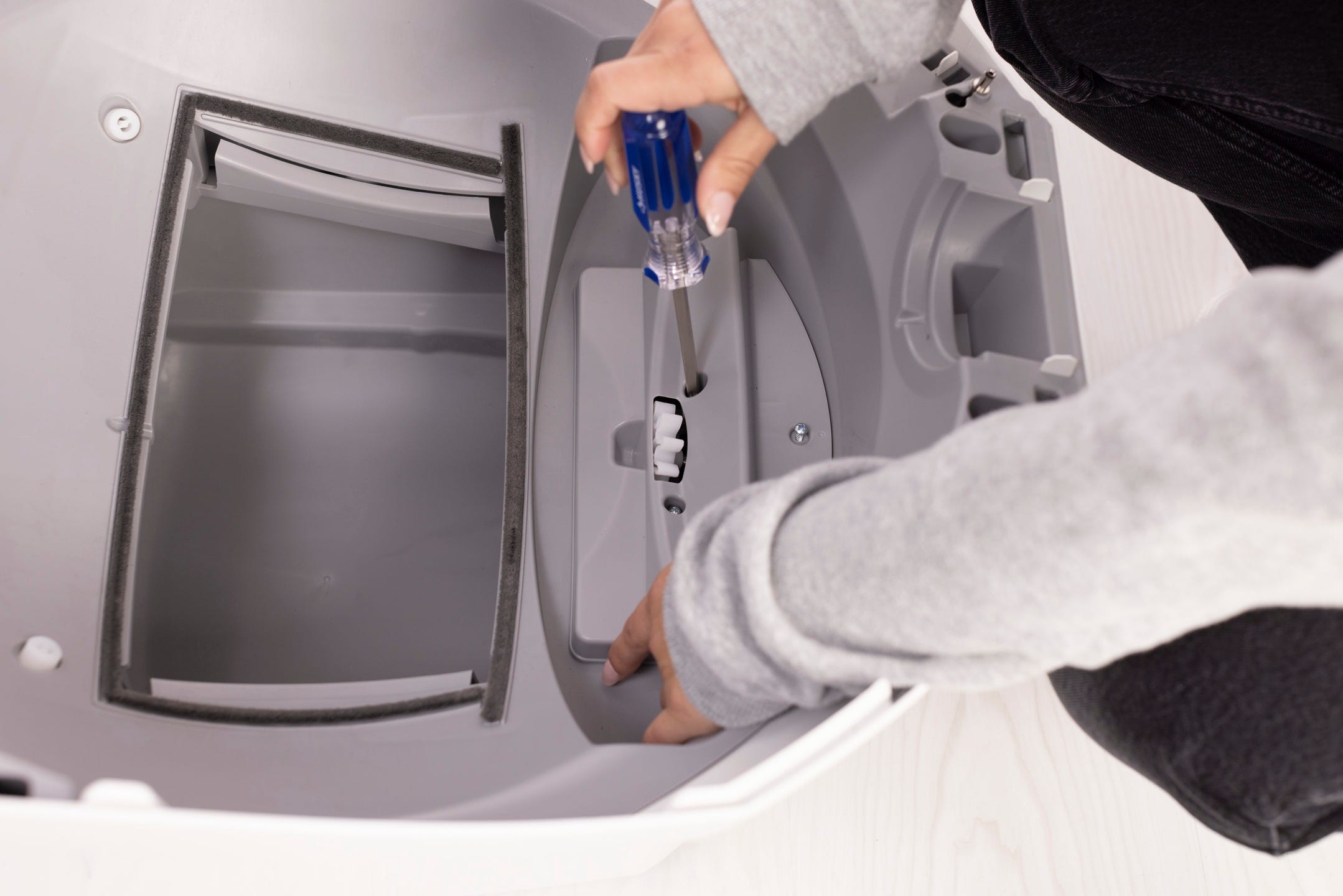

4. Suchen Sie im Sockel die Schrauben, mit denen die Motorabdeckung befestigt ist, und entfernen Sie diese mit Hilfe eines Kreuzschlitzschraubendrehers.

• Litter-Robot 4 hat vier Schrauben.
• Litter-Robot 5 hat drei Schrauben.

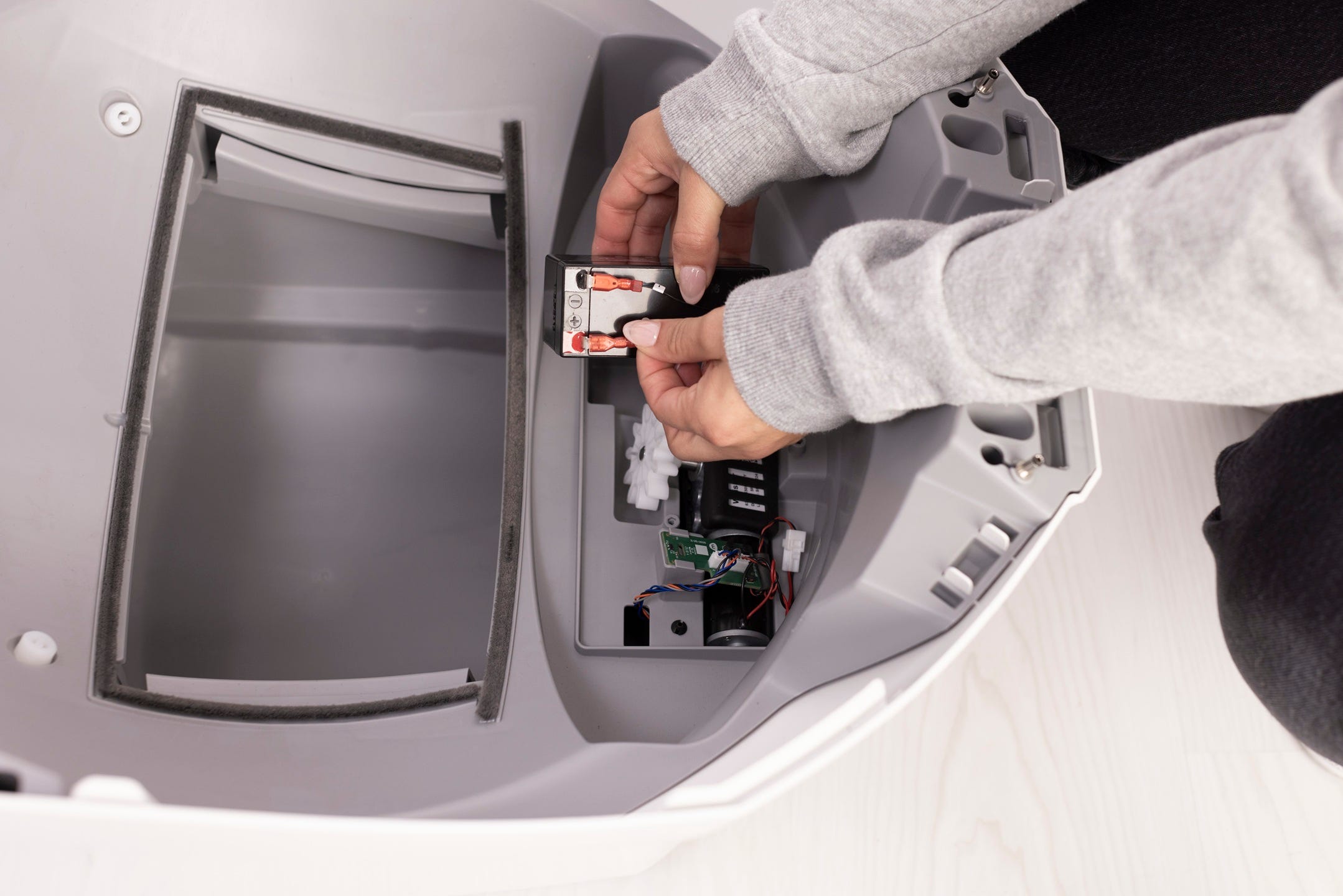

5. Schließen Sie die Batterie an und achten Sie darauf, die Kabel und Anschlüsse korrekt zu verbinden: ROTES Kabel an den ROTEN Anschluss und SCHWARZES Kabel an den SCHWARZEN Anschluss.

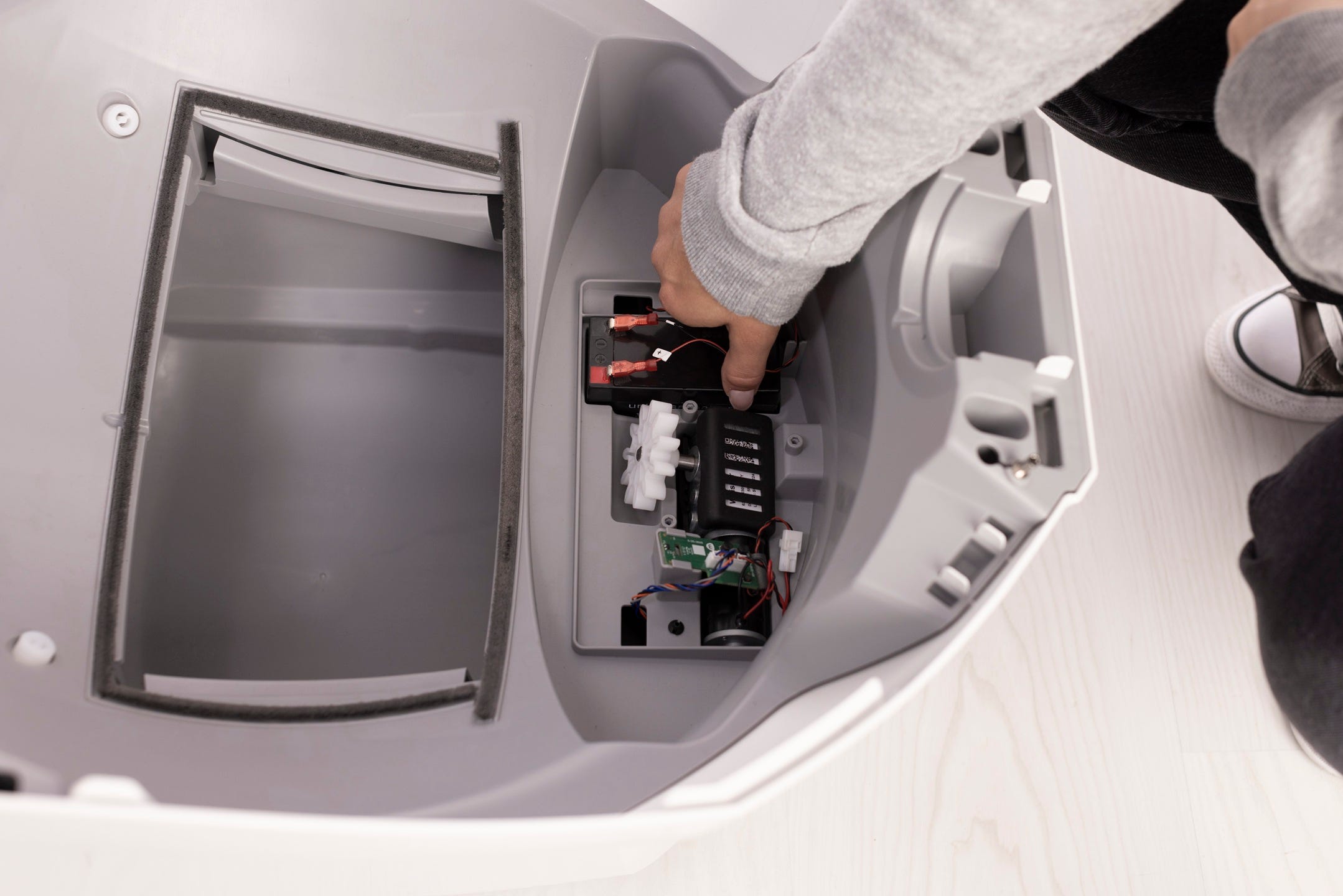

6. Legen Sie den Akku in das Fach ein. Bringen Sie die Motorabdeckung mit den mitgelieferten Schrauben wieder an.

Wiederzusammenbau

1. Ersetzen Sie den Globus:

• Litter-Robot 4 und Litter-Robot 5: Halten Sie die Kugel am Griff und schieben Sie sie zurück in die Basis. Achten Sie darauf, dass die Rückseite der Kugel bündig in der hinteren Lagertasche sitzt.

2. Motorhaube schließen:

• Litter-Robot 4 und Litter-Robot 5: Drehen Sie die Haube nach unten über den Globus und drücken Sie von oben auf die Haube, um sicherzustellen, dass sie eingerastet und sicher befestigt ist.

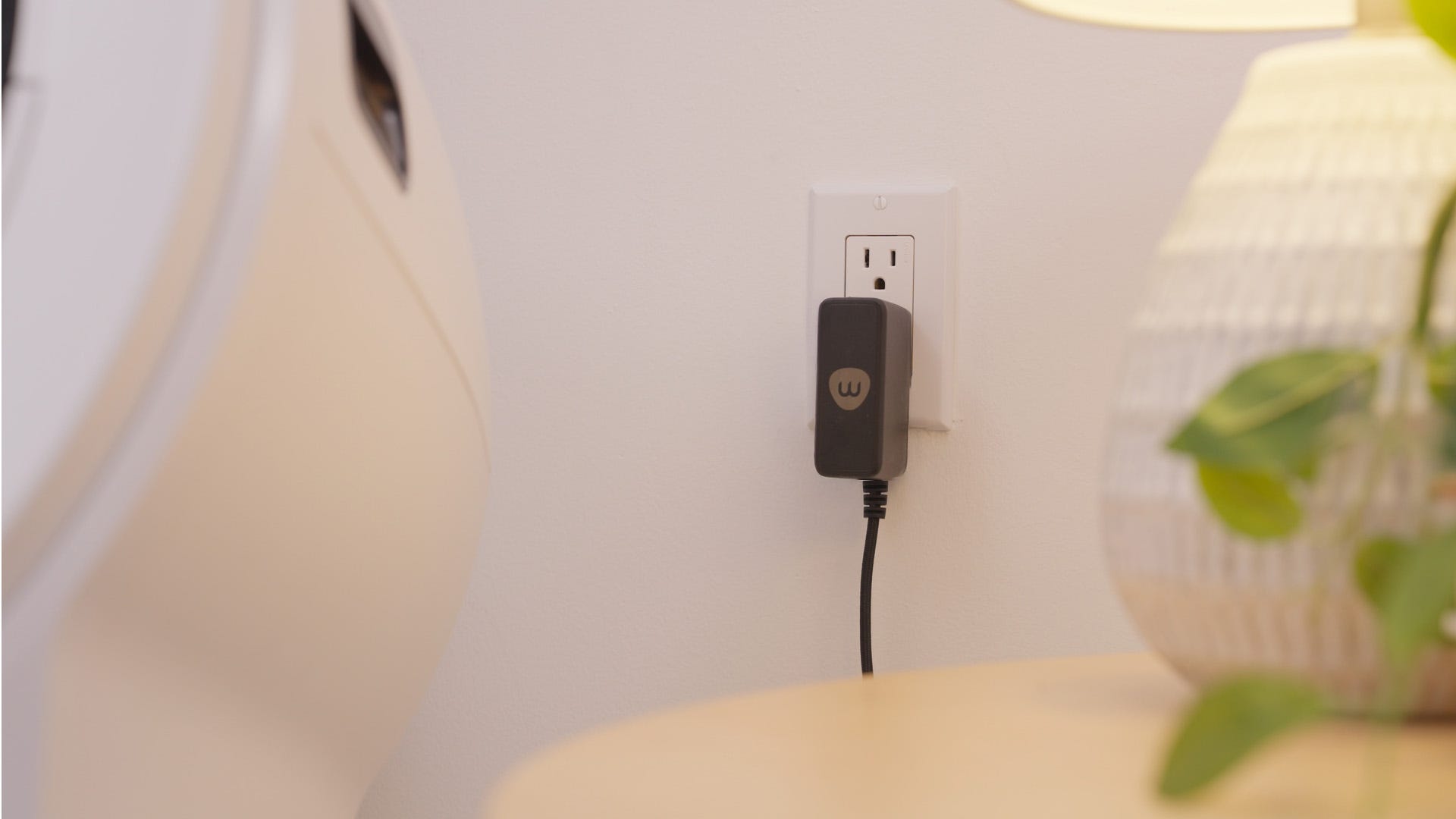

3. Schließen Sie das Gerät wieder an und schalten Sie es ein.

Erfolgreiche Installation: Die Notstrombatterie sollte nun installiert und funktionsfähig sein. Das Gerät schaltet bei einem Stromausfall automatisch auf Batteriebetrieb um und nimmt nach Wiederherstellung der Stromversorgung den normalen Betrieb wieder auf.

Kaufen Sie die Litter-Robot-Notstrombatterie

PDF herunterladen
PDF herunterladen (Englisch/Französisch/Deutsch/Italienisch)

Litter-Robot EVO: Installationsanleitung für die Notstrombatterie

Benötigte Werkzeuge:

• Kreuzschlitzschraubendreher

Einbau der Backup-Batterie

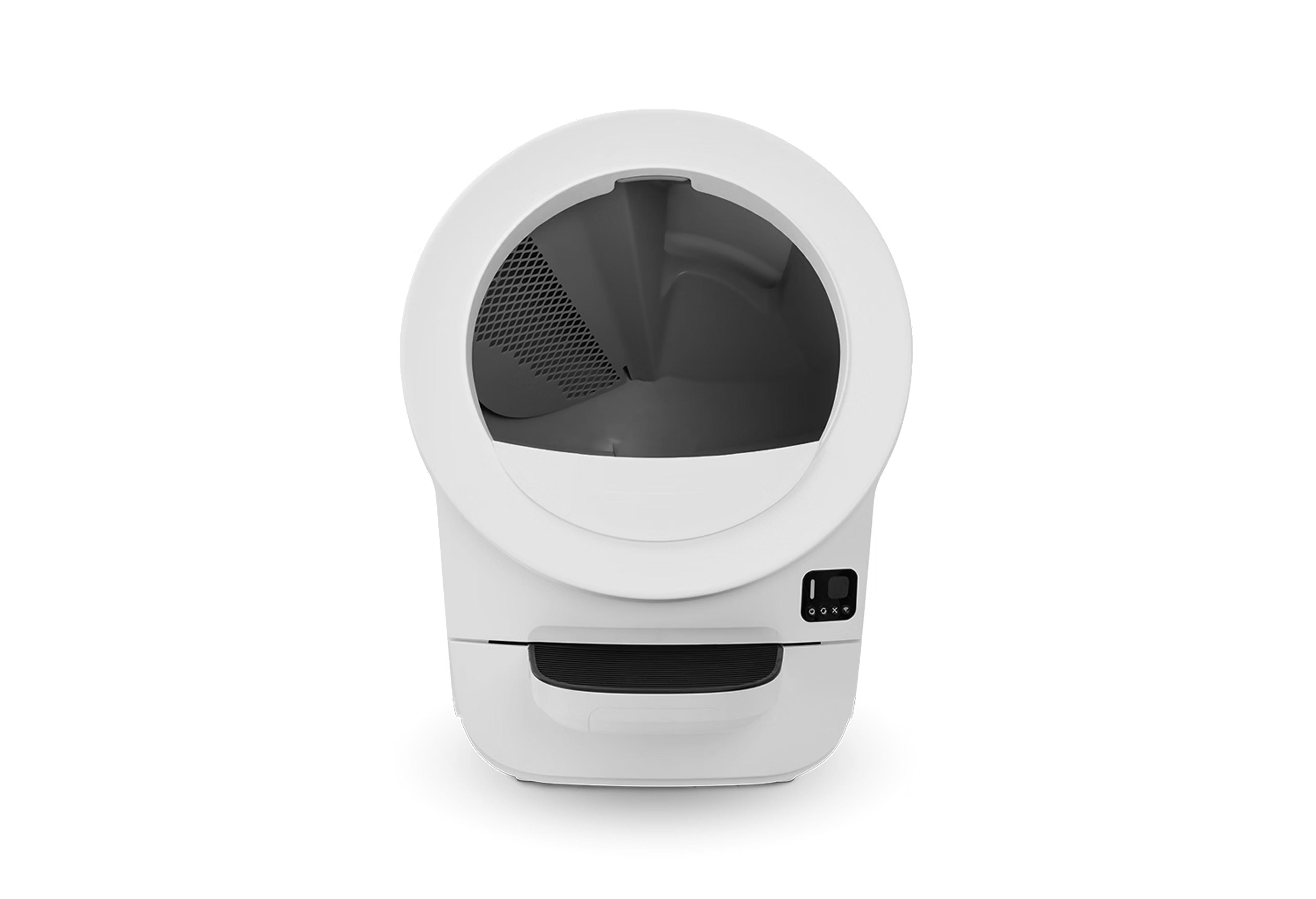

1. Stellen Sie sicher, dass sich das Gerät in der Position „Start/Bereit“ befindet.

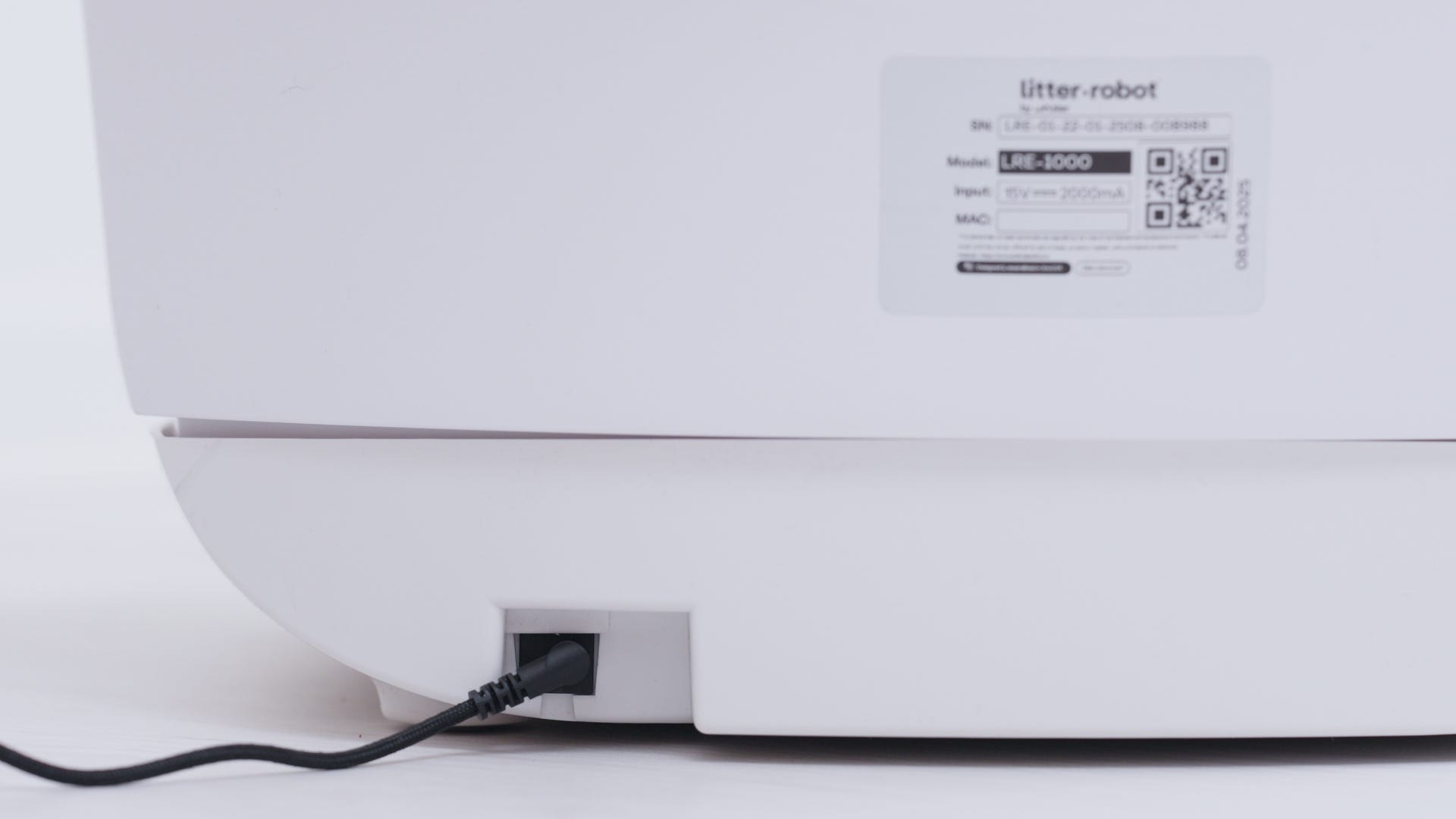

2. Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.

3. Motorhaube abnehmen: Heben Sie die Motorhaube mithilfe der Griffe an beiden Seiten an und drehen Sie sie nach oben. Nehmen Sie die Motorhaube ab und legen Sie sie beiseite.

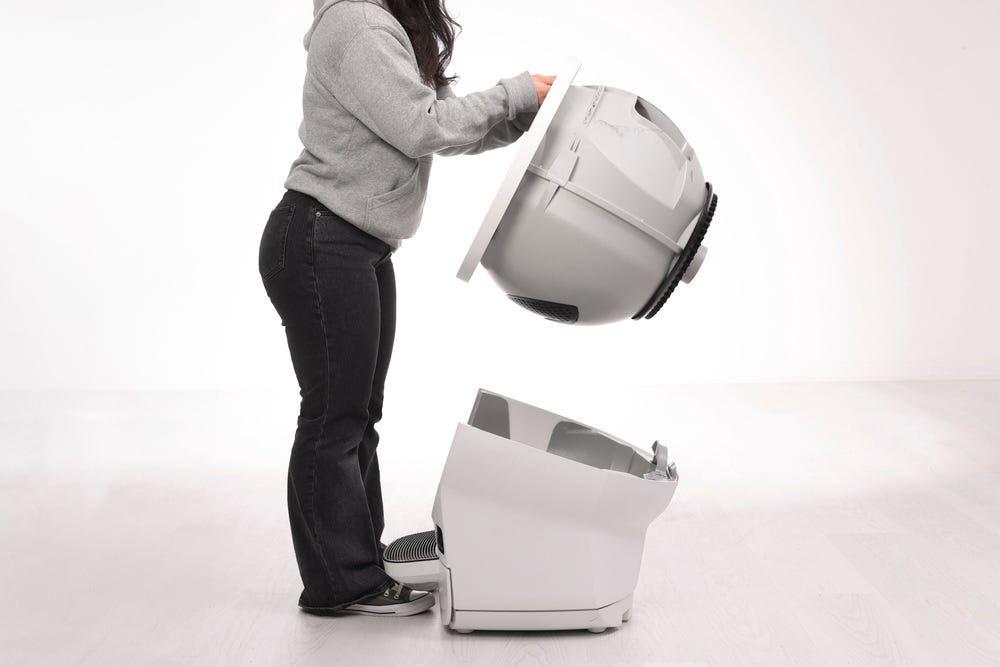

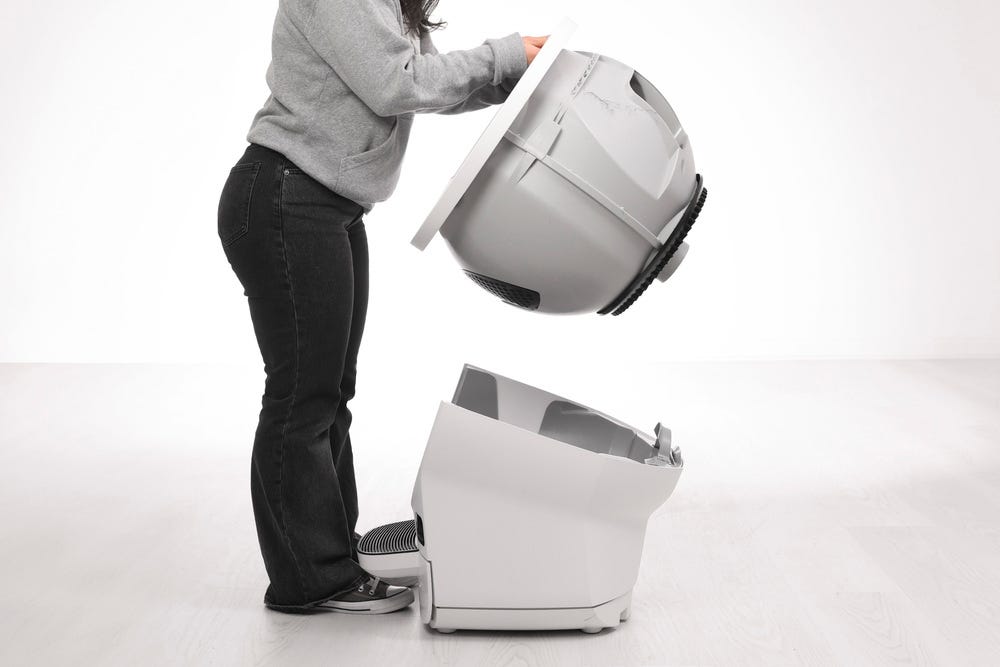

4. Entfernen Sie die Glaskugel: Heben Sie die Glaskugel an der Rippe am oberen Rand der Öffnung vom Sockel ab und stellen Sie sie in der Nähe auf den Boden. Dadurch erhalten Sie Zugang zum Sockel.

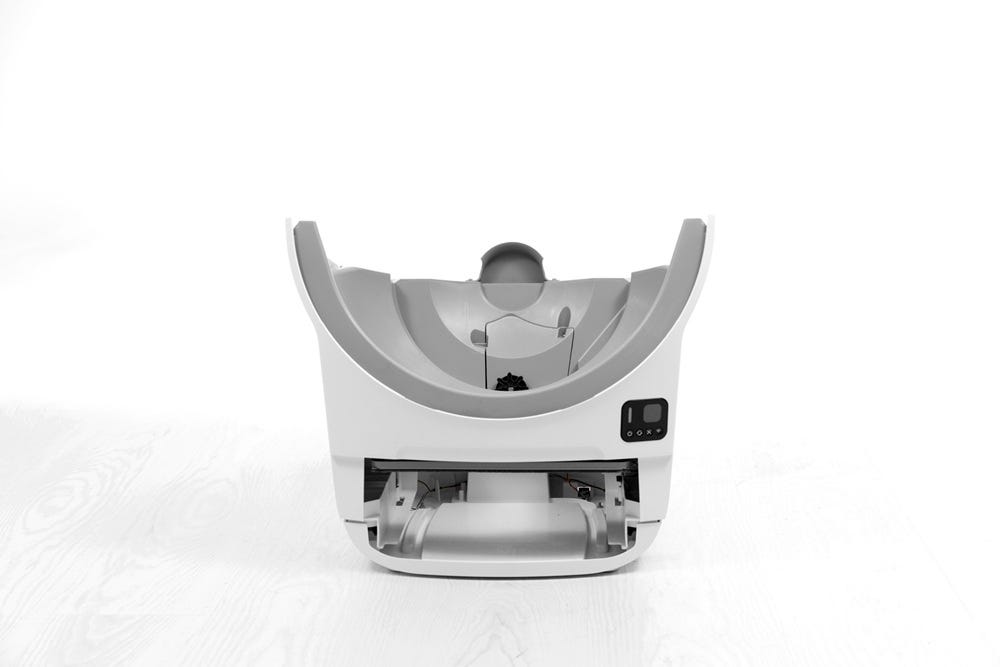

5. Nehmen Sie die Abfallschublade aus dem Unterteil und stellen Sie sie beiseite.

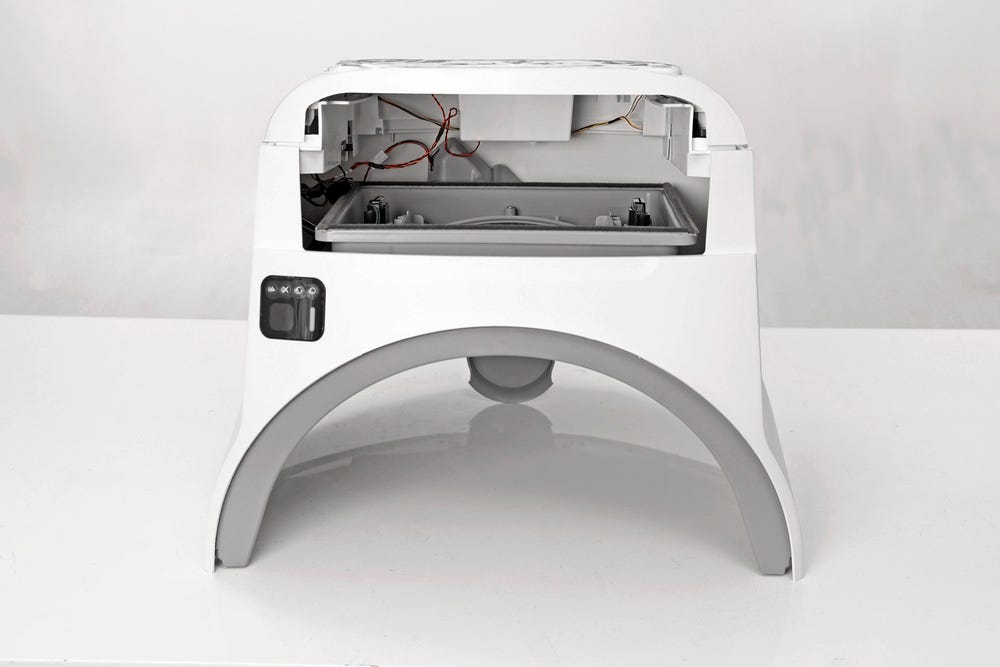

6. Drehen Sie den Sockel um und stellen Sie ihn so auf den Tisch oder die Kiste, dass die Schubladenöffnung nach oben zeigt.

7. Suchen Sie im Sockel die Schrauben, mit denen die Motorabdeckung befestigt ist, und entfernen Sie diese mithilfe eines Kreuzschlitzschraubendrehers.

8. Schließen Sie die Batterie an und achten Sie darauf, die Kabel und Anschlüsse korrekt zu verbinden: ROTES Kabel an den ROTEN Anschluss und SCHWARZES Kabel an den SCHWARZEN Anschluss.

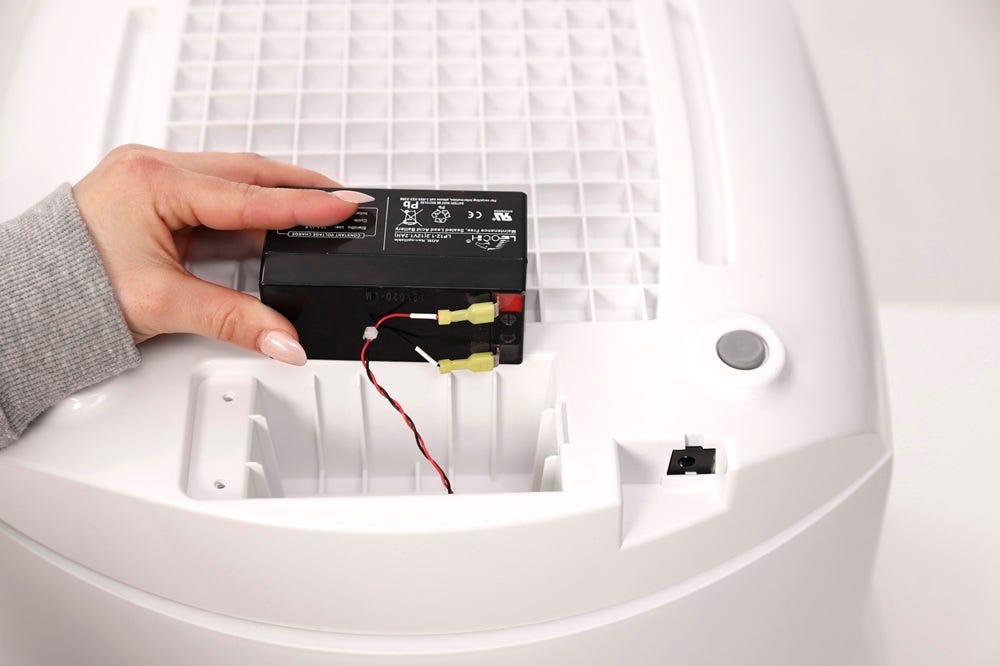

9. Setzen Sie den Akku in das Fach ein. Bringen Sie die Motorabdeckung mit den mitgelieferten Schrauben wieder an.

10. Stellen Sie den Sockel mit der Oberseite nach oben auf den Boden.

Wiederzusammenbau

1. Setzen Sie den Globus wieder ein: Halten Sie den Globus am Rand der Lünette fest und schieben Sie ihn zurück in den Sockel.

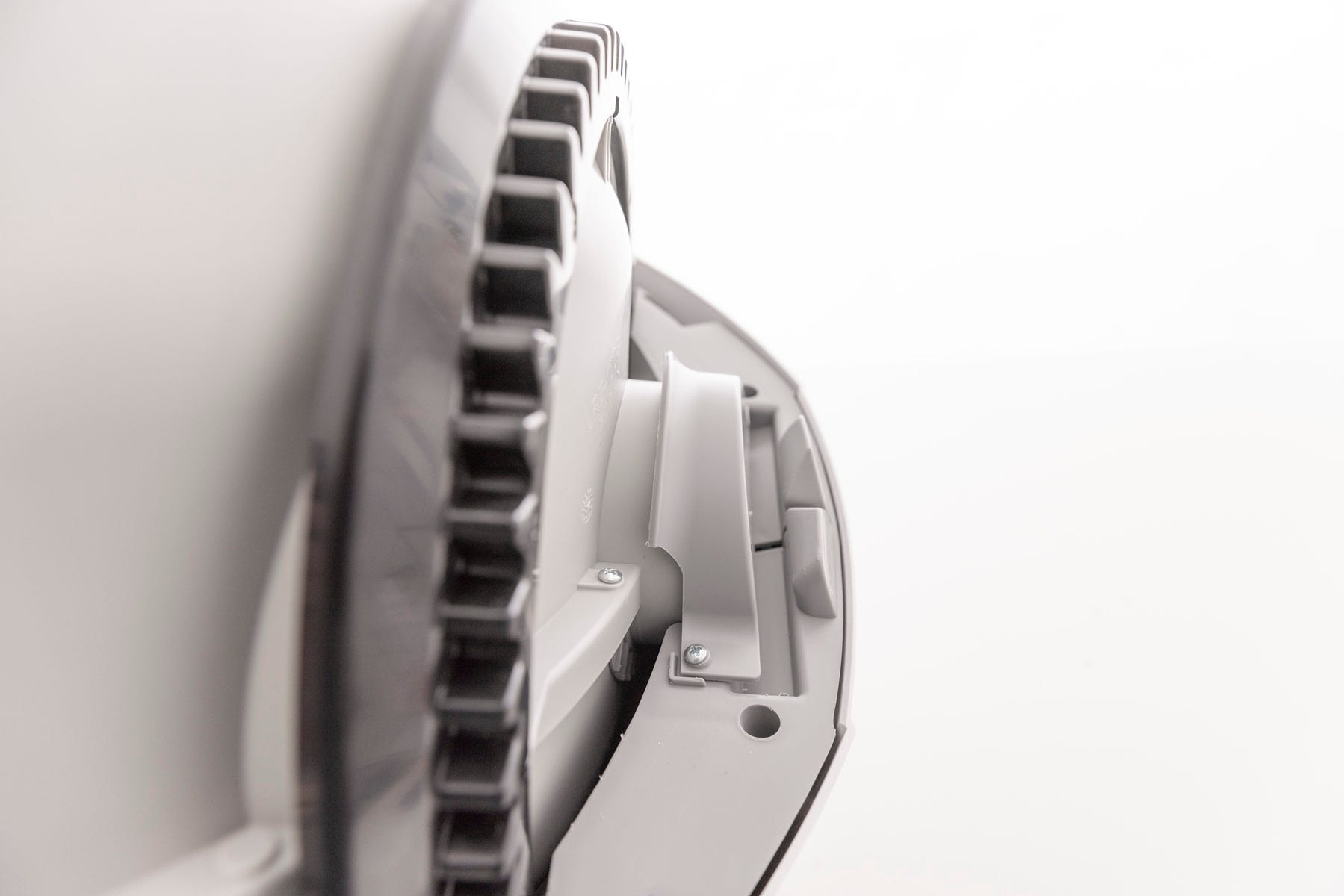

2. Stellen Sie sicher, dass die Rückseite des Globus bündig in der hinteren Lagertasche sitzt.

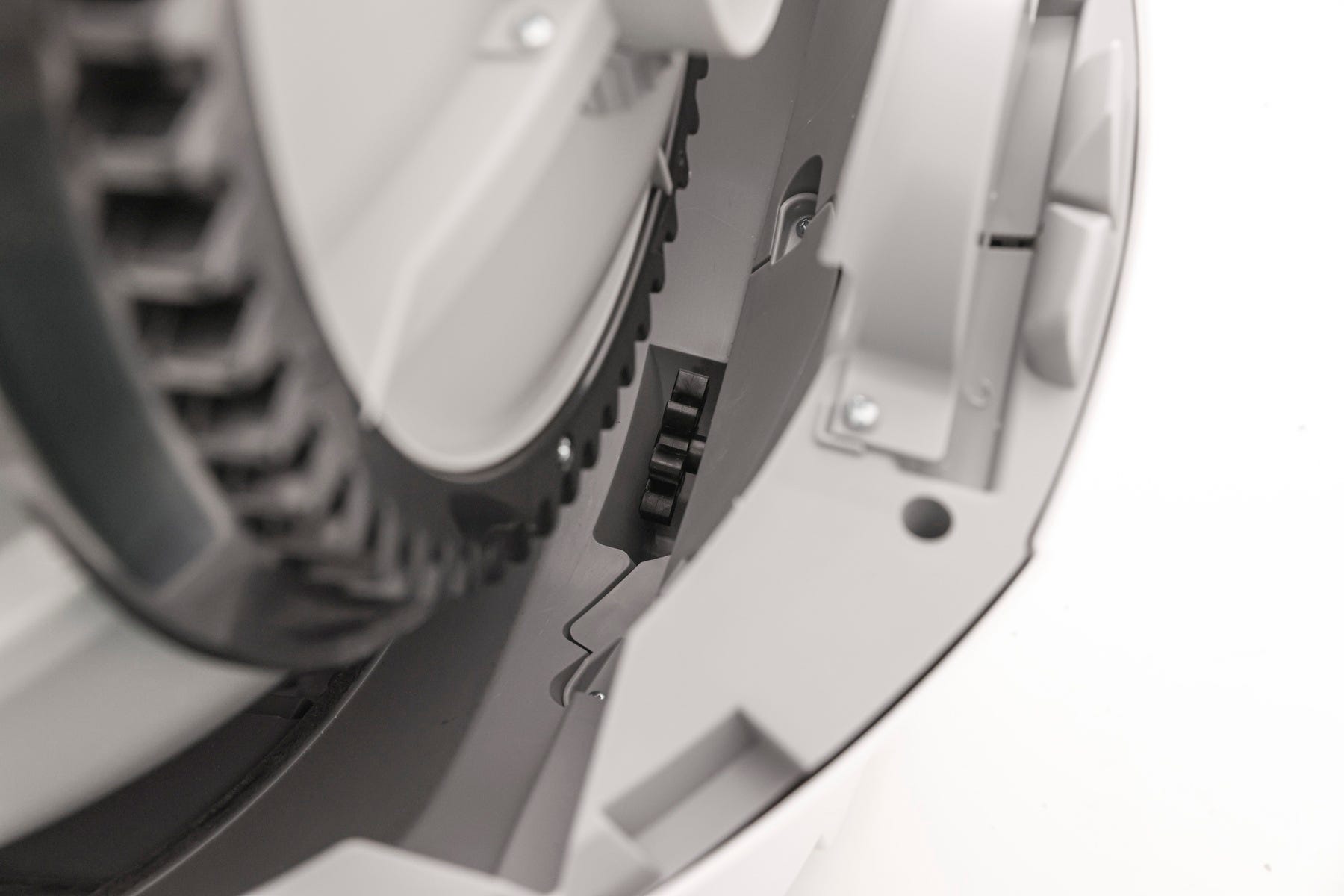

3. Das große schwarze Zahnrad auf der Rückseite des Globus fluchtet mit dem kleineren schwarzen Zahnrad im Sockel.

4. Setzen Sie die Motorhaube wieder ein, indem Sie die Lasche an der Rückseite der Motorhaube mit dem Schlitz im Motorhaubenscharnier ausrichten.

• Drehen Sie die Haube mit leichtem Druck an den Seiten nach unten, sodass sie den Globus umschließt. Dadurch wird die korrekte Ausrichtung der Haubenverriegelungen im Sockel gewährleistet.

• Prüfen Sie, ob die beiden Kanäle auf jeder Seite der Basis korrekt ausgerichtet sind und ob keine Lücken zwischen der Motorhaube und der Basis vorhanden sind.

Falsch:

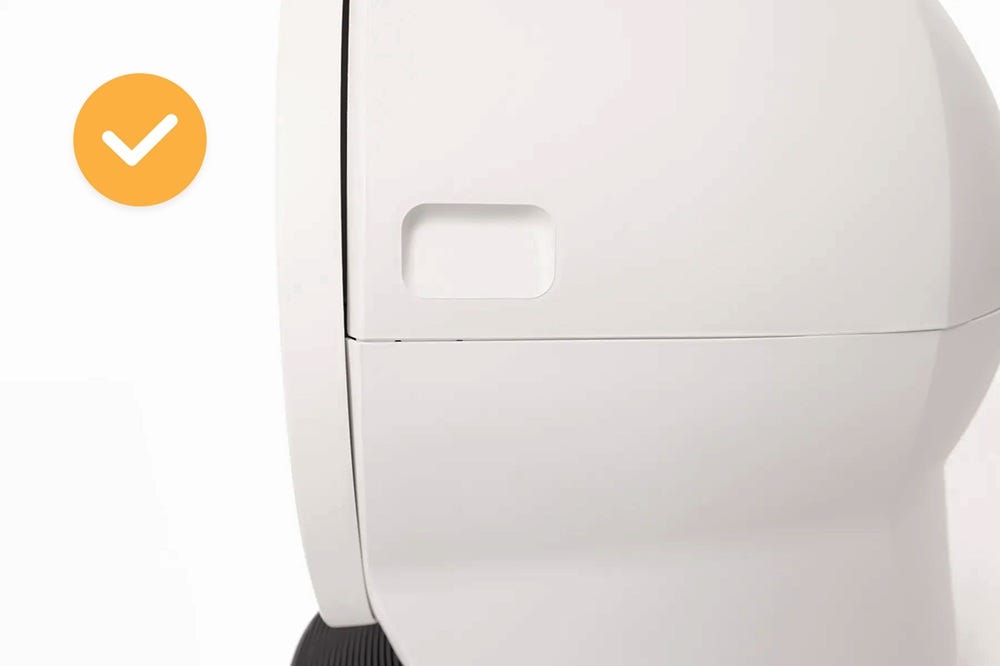

Richtig:

5. Schließen Sie das Gerät wieder an und schalten Sie es ein.

Erfolgreiche Installation: Die Notstrombatterie sollte nun installiert und funktionsfähig sein. Das Gerät schaltet bei einem Stromausfall automatisch auf Batteriebetrieb um und nimmt nach Wiederherstellung der Stromversorgung den normalen Betrieb wieder auf.

Kaufen Sie die Litter-Robot-Notstrombatterie

PDF herunterladen
PDF herunterladen (Englisch/Französisch/Deutsch/Italienisch)

Litter-Robot 3: Installationsanleitung für die Notstrombatterie

Der Litter-Robot 3 Notstromakku ermöglicht bis zu 48 Stunden Betrieb bei Stromausfall. Bei Stromausfall schaltet das Gerät automatisch auf Akkubetrieb um, und eine gelbe Kontrollleuchte am Ein-/Ausschalter des Bedienfelds leuchtet auf.

Um Energie zu sparen, ist das Nachtlicht ausgeschaltet. Litter-Robot schaltet nach seiner Rückkehr automatisch wieder auf Haushaltsstrom um und beginnt mit dem Aufladen des Akkus.

Benötigte Werkzeuge:

• Kreuzschlitzschraubendreher

1. Drücken Sie den Netzschalter, um das Gerät auszuschalten, und ziehen Sie dann den Netzstecker.

2. Motorhaube und Glühbirne entfernen.

3. Suchen Sie die Seriennummer des Geräts. Sie befindet sich entweder an der Innenseite der Rückwand des Sockels, hinter dem Abfallbehälter, oder an der Außenseite der Rückseite des Sockels, rechts neben der Netzbuchse.

4. Drehen Sie das Gerät vorsichtig um, um an das Batteriefach an der Unterseite des Sockels zu gelangen.

5. Schließen Sie die Batteriekabel entsprechend der Seriennummer wie folgt an:

• Seriennummern 934 und höher: Verbinden Sie die ROTE Leitung mit dem ROTEN Anschluss. Verbinden Sie die SCHWARZE Leitung mit dem SCHWARZEN Anschluss.
• Seriennummern 0-933: Verbinden Sie die ROTE Leitung mit dem SCHWARZEN Anschluss. Verbinden Sie die SCHWARZE Leitung mit dem ROTEN Anschluss.

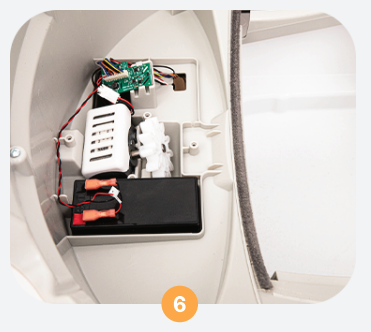

6. Setzen Sie die Batterie so in das Fach ein, dass die verbundene Seite zuerst in die Basis gesteckt wird.

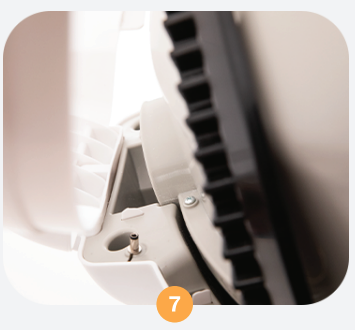

7. Richten Sie die Halterung an der Unterseite der Batterie aus und befestigen Sie sie mit den mitgelieferten Schrauben.

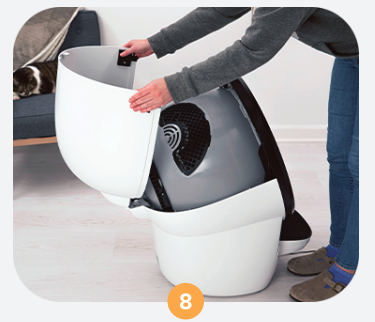

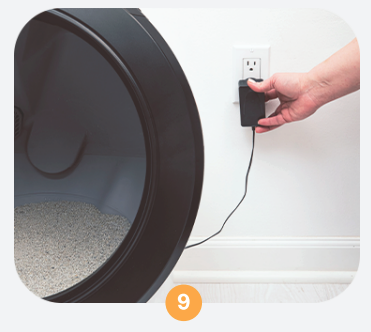

8. Bauen Sie den Abfallbehälter, die Glaskugel und die Haube wieder zusammen, schließen Sie das Gerät an und schalten Sie es ein.
