Litter-Robot 4: Installationsanleitung für LitterHopper® und Haube

Der LitterHopper sorgt automatisch für einen optimalen Streustand im Inneren des Litter-Robot 4. Der optimale Streustand liegt standardmäßig knapp unterhalb der MAX-Fülllinie. Sensoren messen den Streustand am Ende jedes Reinigungszyklus. Ist der Füllstand zu niedrig, füllt der LitterHopper im nächsten Reinigungszyklus Streu nach. Dabei kann die Rotation des Litter-Robot 4 kurzzeitig anhalten.

Wichtige Punkte, die Sie sich merken sollten:

• Beginnen Sie mit einer vollen Streuschicht, die knapp unterhalb der MAX-Fülllinie in der Kugel liegt.
• Wir empfehlen die Verwendung von klumpendem Katzenstreu aus Ton im Litter-Robot 4. Durchscheinendes oder weißes Katzenstreu (wie es häufig bei Kristallstreu vorkommt) kann die Genauigkeit des Streustands und der Anzeige „Schubladen voll“ (DFI) beeinträchtigen.
• Katzenstreu wird nur bei Bedarf und nur während eines Reinigungszyklus automatisch dosiert.

Benötigte Werkzeuge: Keine

Lieferumfang:

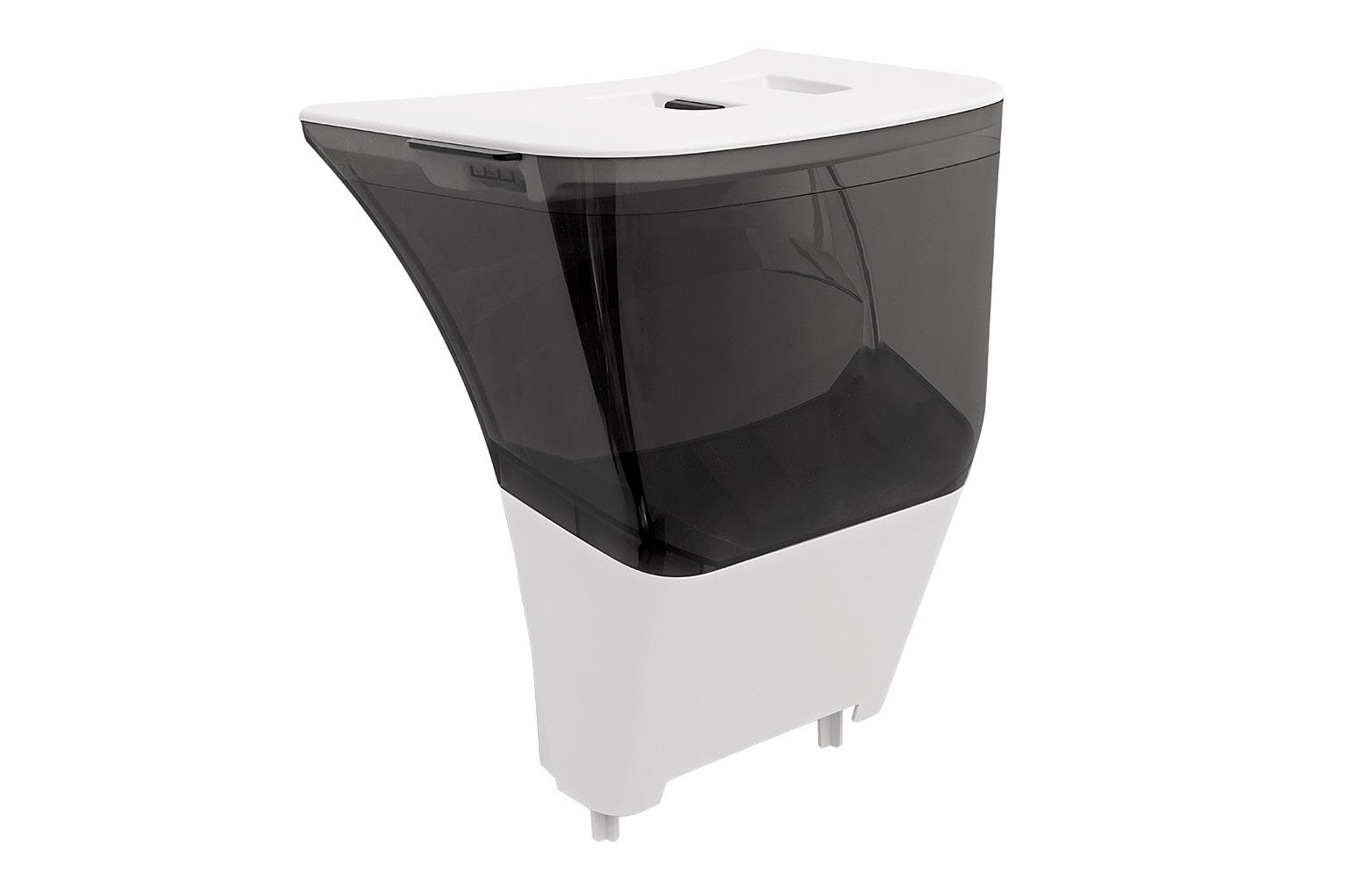

LitterHopper

Fasst ungefähr 13 Tassen (3,25 Liter) Katzenstreu, die automatisch nach Bedarf dosiert wird, um den optimalen Streustand im Litter-Robot 4 aufrechtzuerhalten.

LitterHopper-Haube

Ersetzt die Standard-Litter-Robot 4-Haube und bietet Funktionen zur Befestigung des LitterHopper.

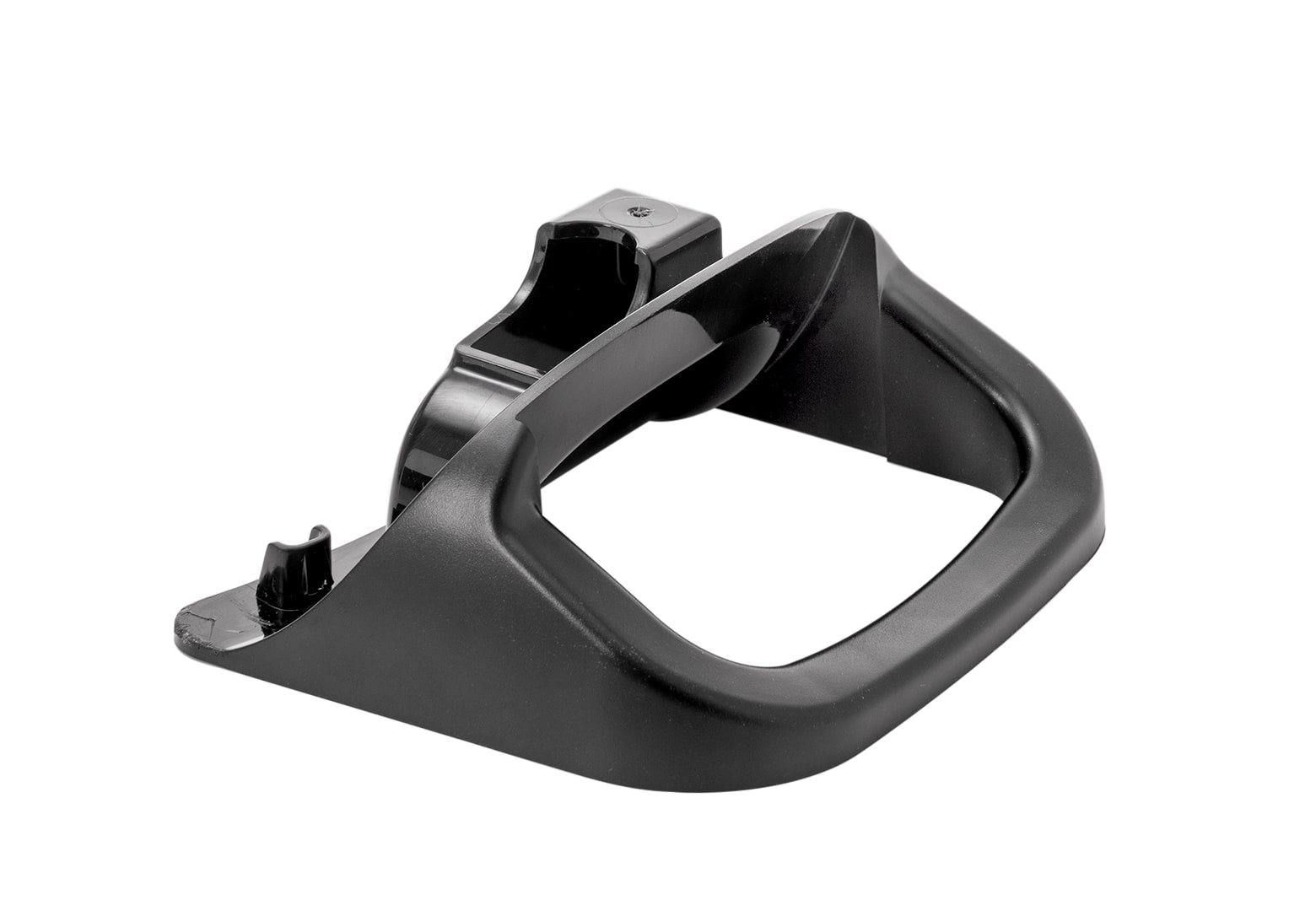

Kippschutz

Wird an der Unterseite des Litter-Robot 4 befestigt, um im Falle eines versehentlichen Umkippens für Stabilität zu sorgen.

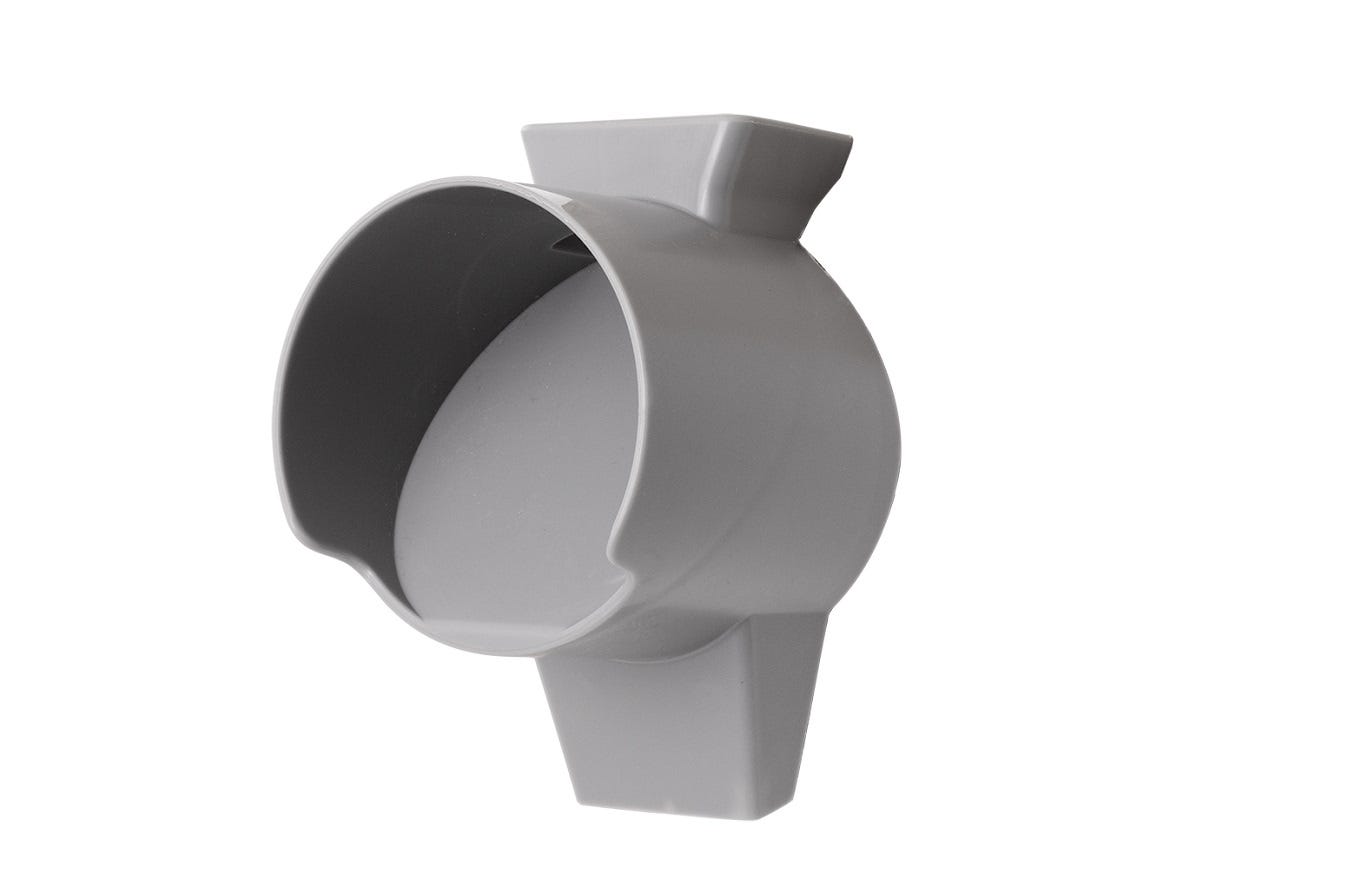

LitterHopper-Schlüssel

Vorrichtung zum Weiterleiten von Katzenstreu aus dem LitterHopper in den Litter-Robot 4.

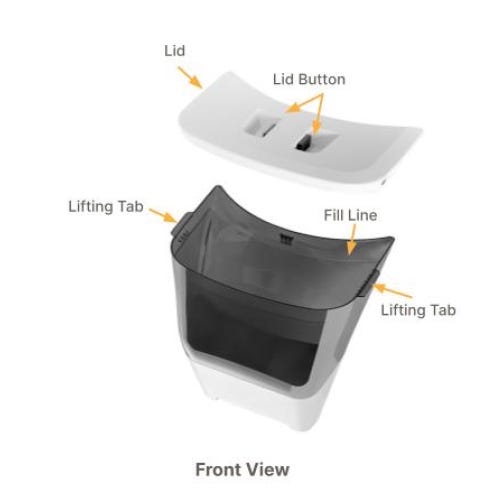

LitterHopper-Funktionen

• Deckelknopf : Zum Öffnen und Abnehmen des Deckels vom LitterHopper zusammendrücken.
• Hebelaschen: Dienen zum Anheben des LitterHopper beim Einbau und Ausbau aus dem Litter-Robot 4.
• MAX-Fülllinie: Maximaler Füllstand der Katzenstreu im LitterHopper.

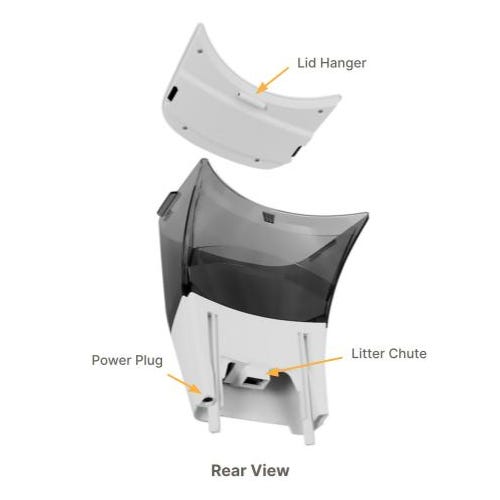

• Deckelaufhängung: Haken zum Einhängen des Deckels am Rand des Behälters beim Nachfüllen mit Katzenstreu.
• Müllrutsche: Öffnung, durch die der Müll in den Litter-Robot 4 gelangt.
• Netzstecker: Anschluss, über den der LitterHopper die elektrische Energie vom Litter-Robot 4 bezieht.

Schritt 1: Überprüfen Sie Ihre Firmware-Version

1. Öffnen Sie die Whisker-App auf Ihrem Mobilgerät. (Falls Sie Ihr Gerät noch nicht eingerichtet haben, lesen Sie bitte die Anleitung dazu .)
2. Überprüfen Sie die Einstellungen Ihres Litter-Robot 4, um sicherzustellen, dass Ihre Firmware auf dem neuesten Stand ist.
   • Wenn Ihre Seriennummer mit LR4C beginnt und Sie Ihre Firmware aktualisieren müssen, befolgen Sie diese Schritte .
   • Wenn Ihre Seriennummer mit LR4S beginnt und Sie Ihre Firmware aktualisieren müssen, wenden Sie sich bitte an den Whisker-Kundendienst, um Unterstützung zu erhalten.

In unserer Anleitung zum Firmware-Update erfahren Sie, wie Sie die Firmware Ihres Litter-Robot aktualisieren können.

Schritt 2: Bereiten Sie Ihren Litter-Robot 4® vor (Demontage)

1. Stellen Sie sicher, dass sich das Gerät in der Position „Start/Bereit“ befindet. Drücken Sie den Netzschalter, um das Gerät auszuschalten. Stellen Sie das Gerät so auf, dass Sie genügend Platz zum Auseinanderbauen haben und es von Wänden oder Möbeln fernhalten können. Gegebenenfalls müssen Sie dazu den Netzstecker ziehen.

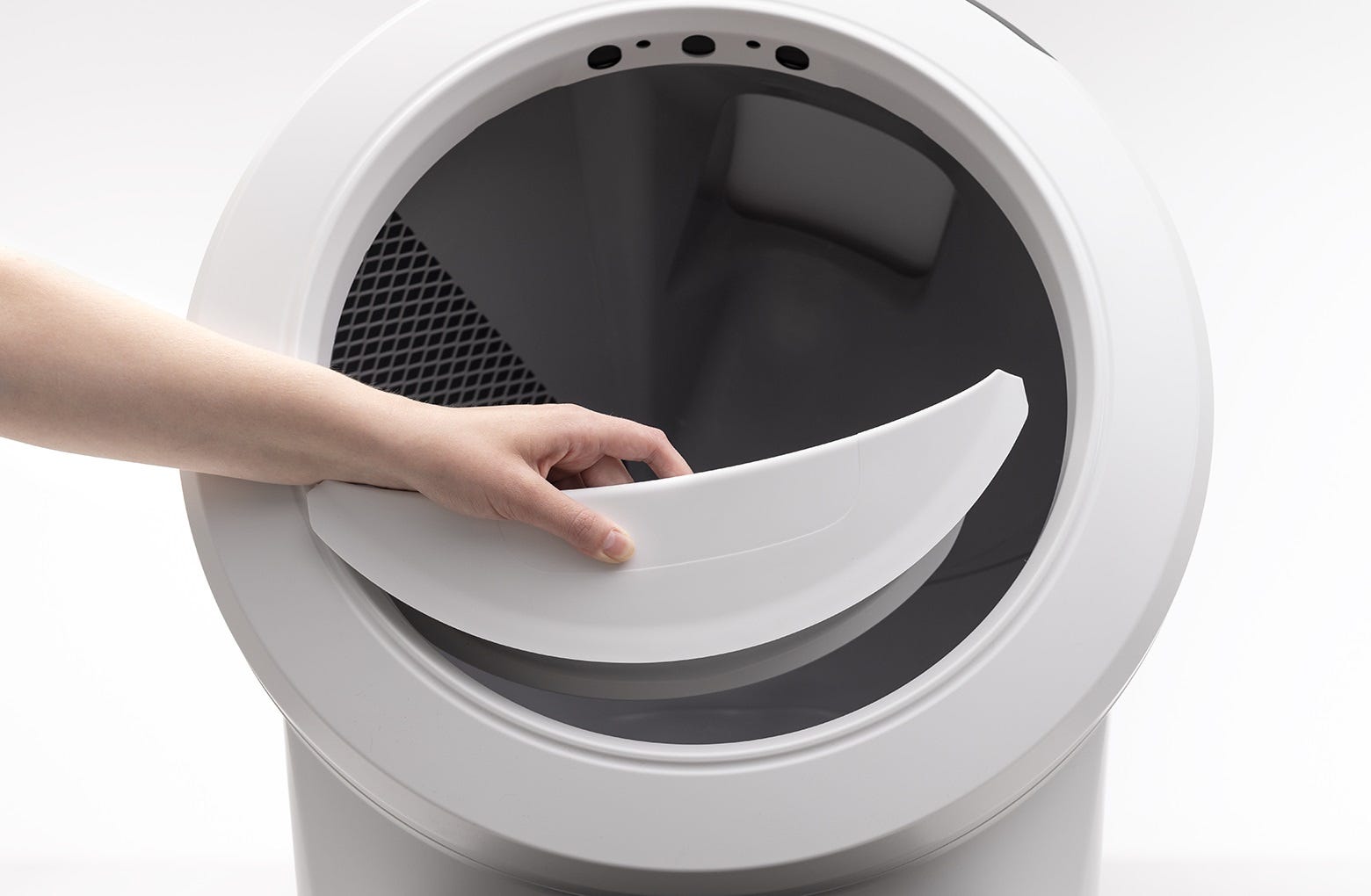

2. Entfernen Sie den Zaun und die Kamerahalterung von der Blende, falls eine von beiden installiert ist.

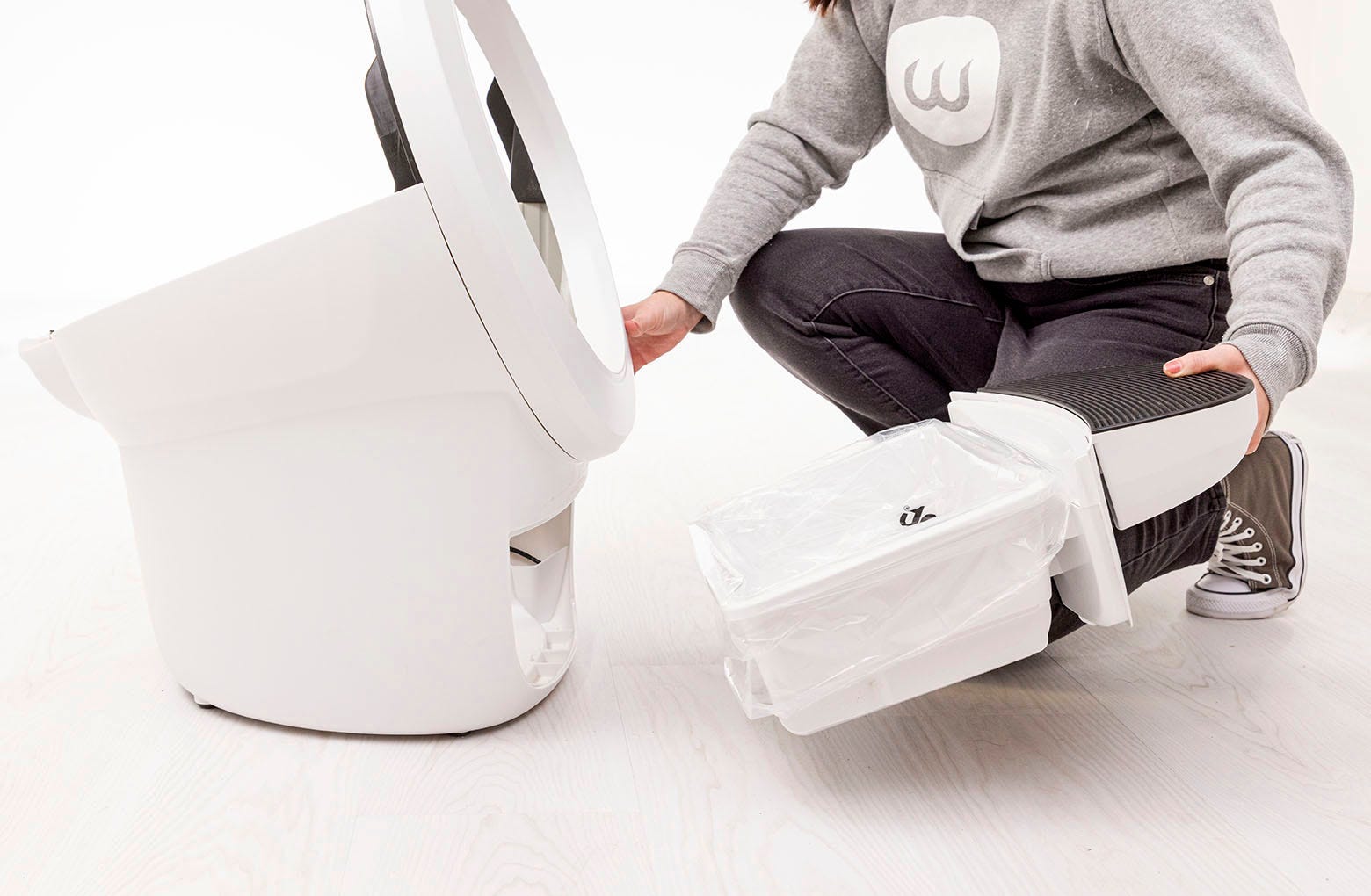

3. Entfernen Sie die Abfallschublade.
4. Motorhaube abnehmen:

   • Drücken und halten Sie die Verriegelungen an beiden Seiten der Motorhaube, heben Sie dann die Motorhaube an und drehen Sie sie in die geöffnete Position.

     Hinweis: Wir empfehlen, die Originalhaube aufzubewahren, bis Sie mit Ihrem neuen LitterHopper zufrieden sind.

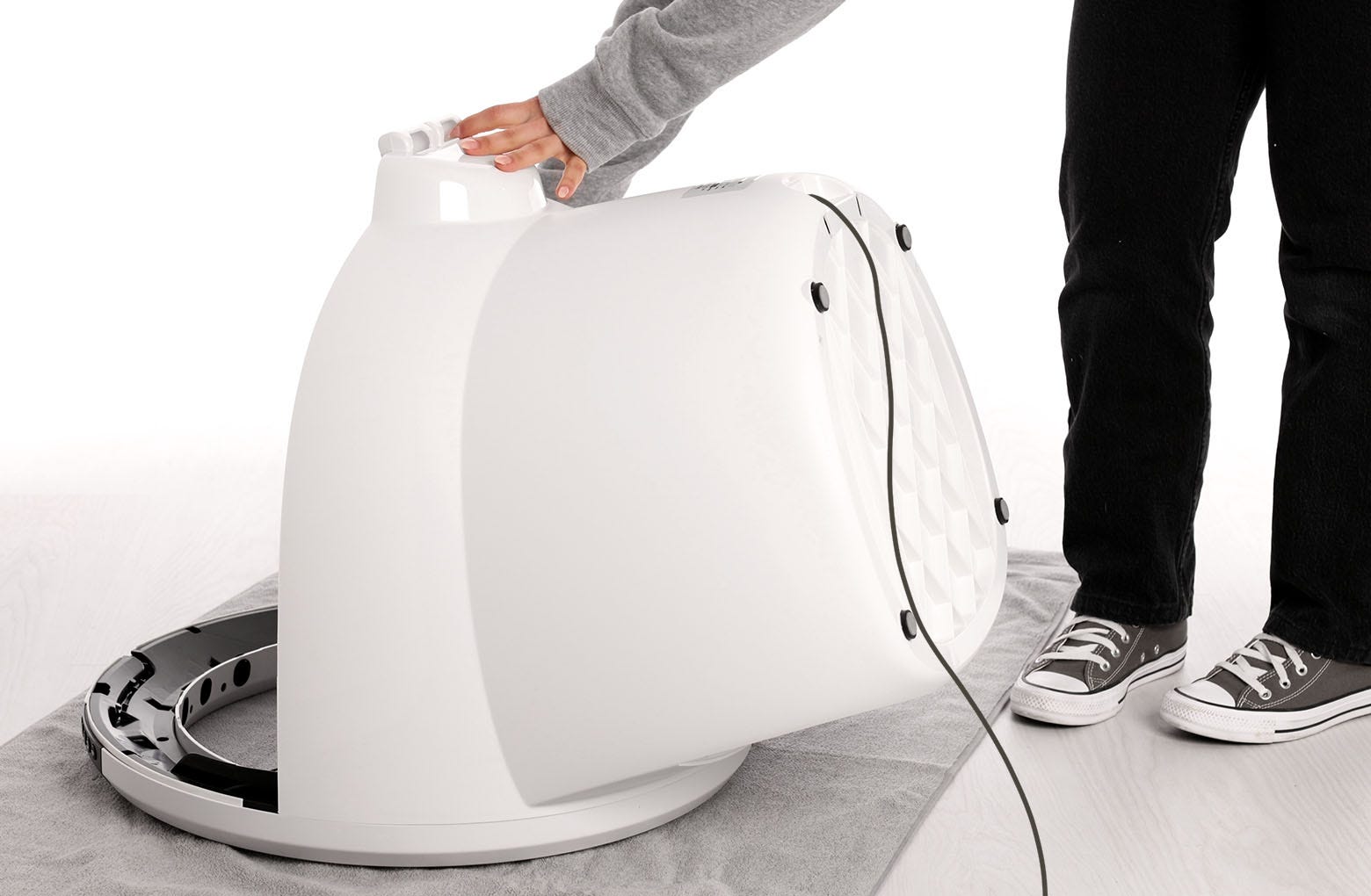

5. Globus abnehmen: Fassen Sie den schwarzen Griff oben am Globus, heben Sie den Globus aus dem Sockel und legen Sie ihn beiseite.
6. Legen Sie das Gerät mit dem Display nach unten (Lünette nach unten) auf eine feste, ebene Fläche. Verwenden Sie ein Handtuch oder eine Decke, um die Lünette vor Kratzern zu schützen, falls das Gerät auf einer harten Oberfläche liegt.

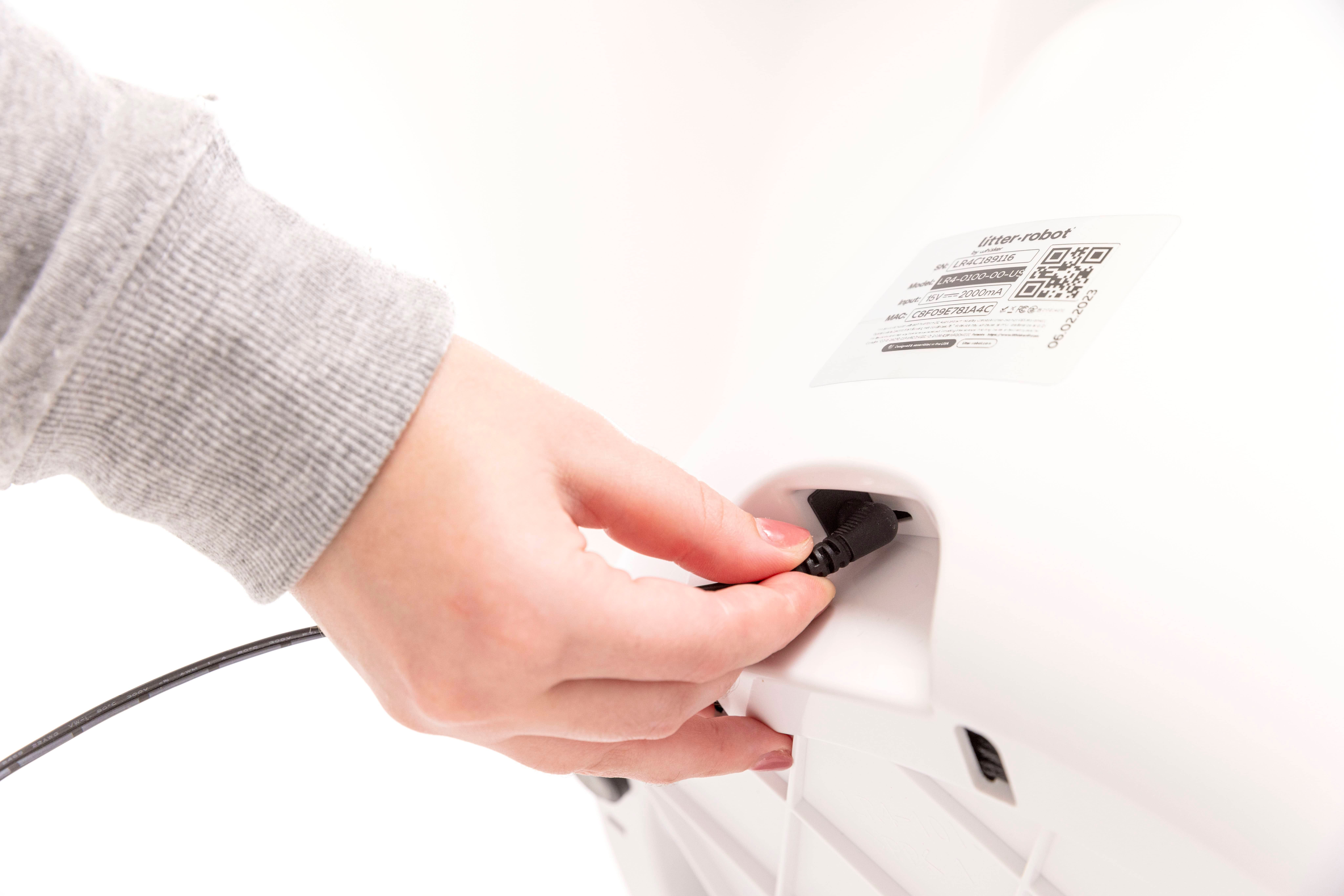

7. Ziehen Sie den Netzstecker aus dem Gerät.

Schritt 3: Installieren Sie den LitterHopper®-Kippschutz.

Die beiden Haken des Kippschutzes sind so konstruiert, dass sie in die beiden Löcher an der Unterseite der Rückseite des Litter-Robot 4-Basisgehäuses einrasten. Beachten Sie, dass ein Kabel durch die beiden Löcher verläuft. Ziehen Sie das Kabel vorsichtig bis zum unteren Ende der Löcher herunter und lassen Sie oben genügend Platz, damit die Haken des Kippschutzes vollständig einrasten können.

1. Während das Gerät noch mit der Vorderseite nach unten liegt, legen Sie den Kippschutz in die Steckdosentasche an der Unterseite.

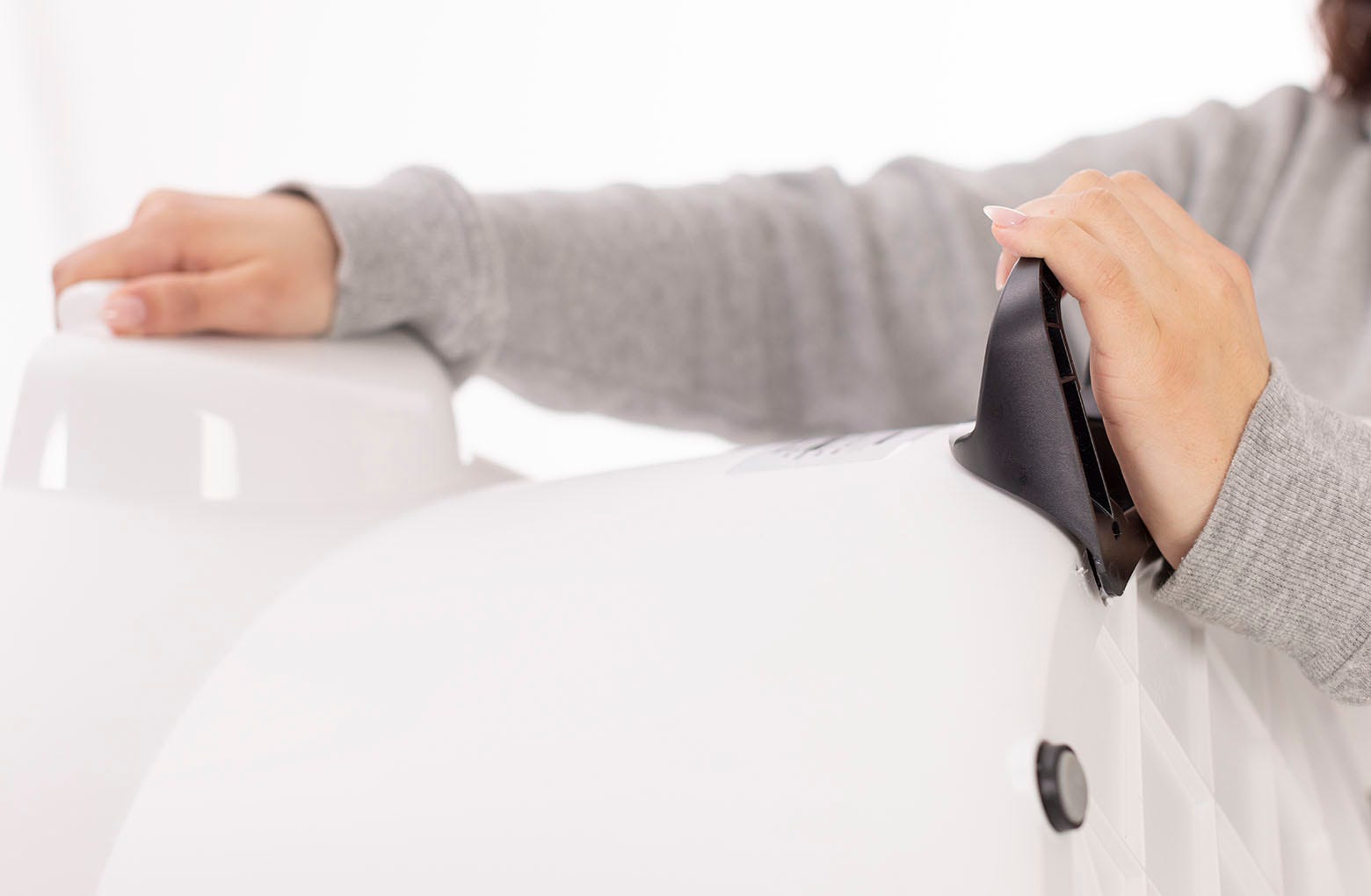

2. Fassen Sie mit einer Hand das Motorhaubenscharnier an der Unterseite.
3. Drücken Sie mit der anderen Hand auf den Kippschutz in der Nähe der kleinen Löcher, bis beide Seiten einrasten. Dies kann etwas Kraftaufwand erfordern.

   1. Nach der Montage sollte sich der Kippschutz fest anfühlen, keine Bewegung aufweisen und bündig mit dem Sockel abschließen.

Schritt 4: Stecken Sie den Netzstecker wieder in den Litter-Robot 4® ein.

1. Führen Sie das Netzkabel über den Kippschutz – NICHT darunter – und stecken Sie dann den Netzstecker wieder in das Gerät ein.
2. Stellen Sie das Gerät aufrecht auf seine Füße. Vergewissern Sie sich, dass das Netzkabel nicht unter dem Kippschutz eingeklemmt ist. Stellen Sie sicher, dass der Kippschutz den Boden nicht berührt. Zwischen der Unterseite des Kippschutzes und dem Boden muss immer ein kleiner Abstand sein. Schieben Sie Papier unter den Fuß, um sicherzustellen, dass er den Boden nicht berührt. Falls kein Abstand vorhanden ist, müssen Sie Ihren Litter-Robot 4 möglicherweise auf einem anderen Bodenbelag aufstellen oder die Teppichwanne als Zubehör erwerben.

Schritt 5: Installieren Sie den LitterHopper®-Schlüssel

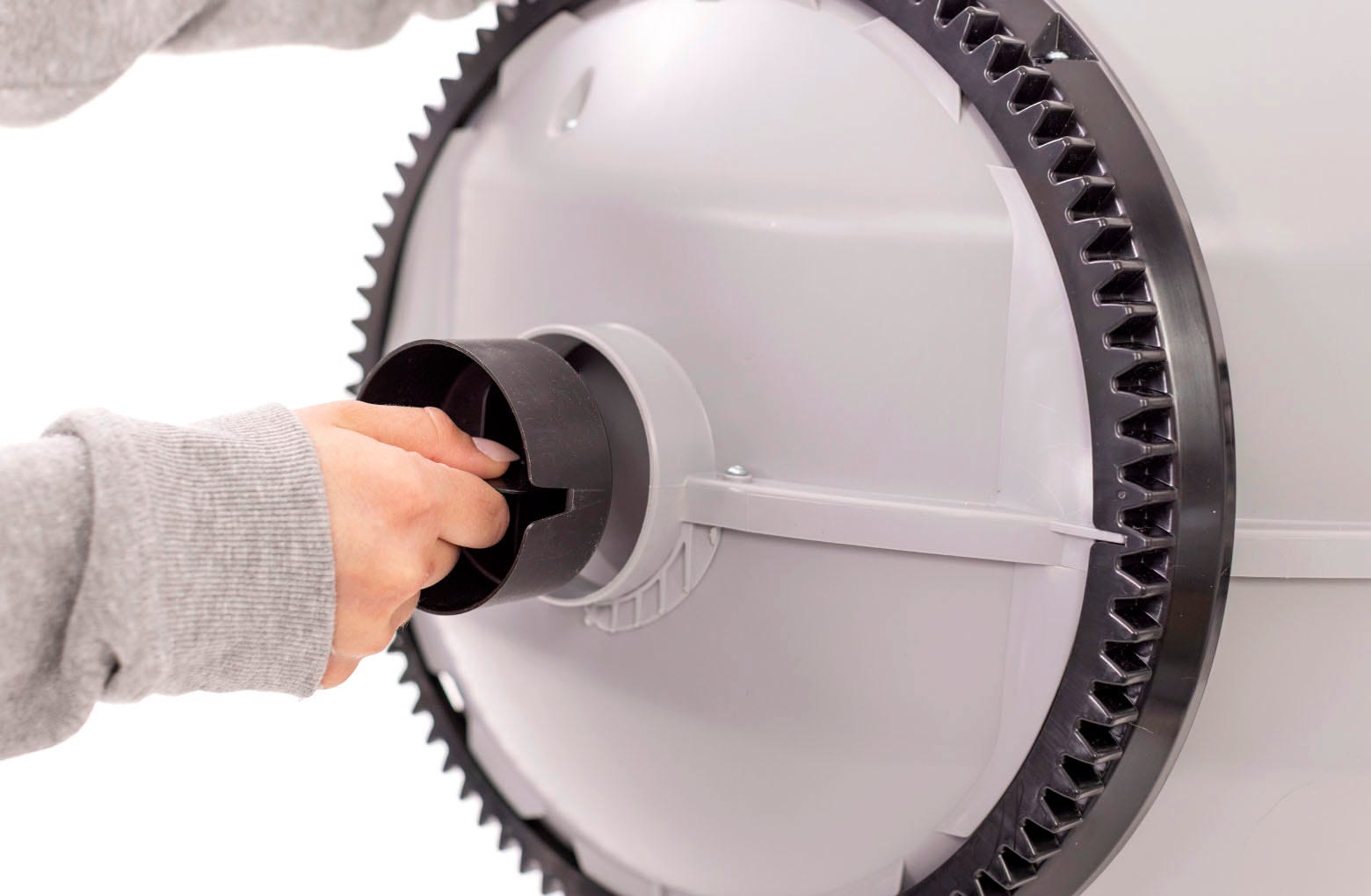

1. Entfernen Sie die Kappe an der Rückseite des Globus, indem Sie die Lasche greifen und ziehen.

Hinweis: Wir empfehlen, die Globuskappe aufzubewahren, bis Sie mit Ihrem neuen LitterHopper zufrieden sind.

2. Setzen Sie den neuen Schlüssel mit der rechteckigen Öffnung nach oben in die Rückseite des Globus ein. Im Gegensatz zur Kappe ist der Schlüssel so konstruiert, dass er locker im Globus sitzt und sich dieser dadurch frei um ihn drehen kann.
3. Halten Sie den Schlüssel fest, heben Sie den Globus an und setzen Sie ihn wieder in den Sockel ein. Der Schlüssel muss vollständig in die Tasche fallen.

Schritt 6: Installieren Sie die LitterHopper®-Haube

1. Setzen Sie die neue LitterHopper-Deckel in das Scharnier am Sockel ein. Der Deckel sollte dann von selbst aufrecht stehen bleiben.
2. Klappen Sie die Motorhaube über den Globus nach unten und drücken Sie sie von oben nach unten, um sicherzustellen, dass sie eingerastet und sicher befestigt ist. Der Schlüssel muss durch die Öffnung an der Rückseite der Motorhaube ragen.
3. Prüfen Sie, ob Motorhaube und Unterbau korrekt montiert sind.
   1. Die Motorhaubenhaken müssen sich unterhalb des Scharniers an der Basis befinden.

   2. Motorhaube und Unterteil sollten bündig abschließen, ohne Spalt dazwischen.

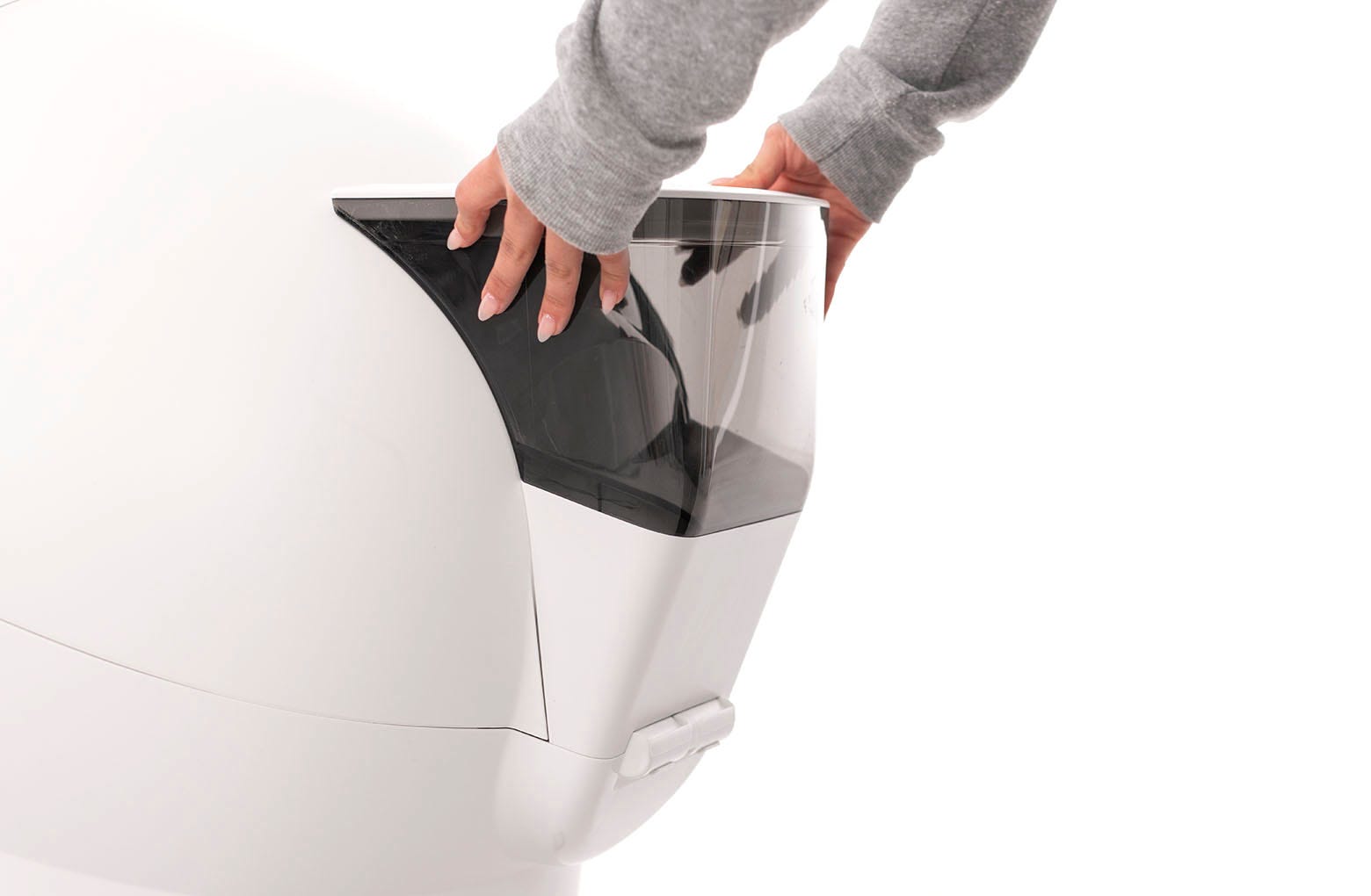

Schritt 7: Befestigen Sie den LitterHopper® am Litter-Robot 4®.

• Der LitterHopper wird mithilfe von zwei Stiften an der Unterseite des LitterHopper und einer Hakenlasche an der Oberseite an der Rückseite des Litter-Robot 4 befestigt.

• Der Litter-Robot 4 verfügt über zwei runde Taschen auf jeder Seite des Scharniers an der Rückseite der Basis und einen Schlitz an der Rückseite der Motorhaube für die Lasche des LitterHopper.
• Richten Sie die Stifte des LitterHopper an den runden Taschen aus und senken Sie ihn ab. Achten Sie darauf, dass die Hakenlasche in den Schlitz an der Haube einrastet. Um eine einwandfreie elektrische Verbindung zwischen Netzstecker und Steckdose sicherzustellen, überprüfen Sie Ihre Installation anhand der untenstehenden Fotos.

Schritt 8: Endmontage

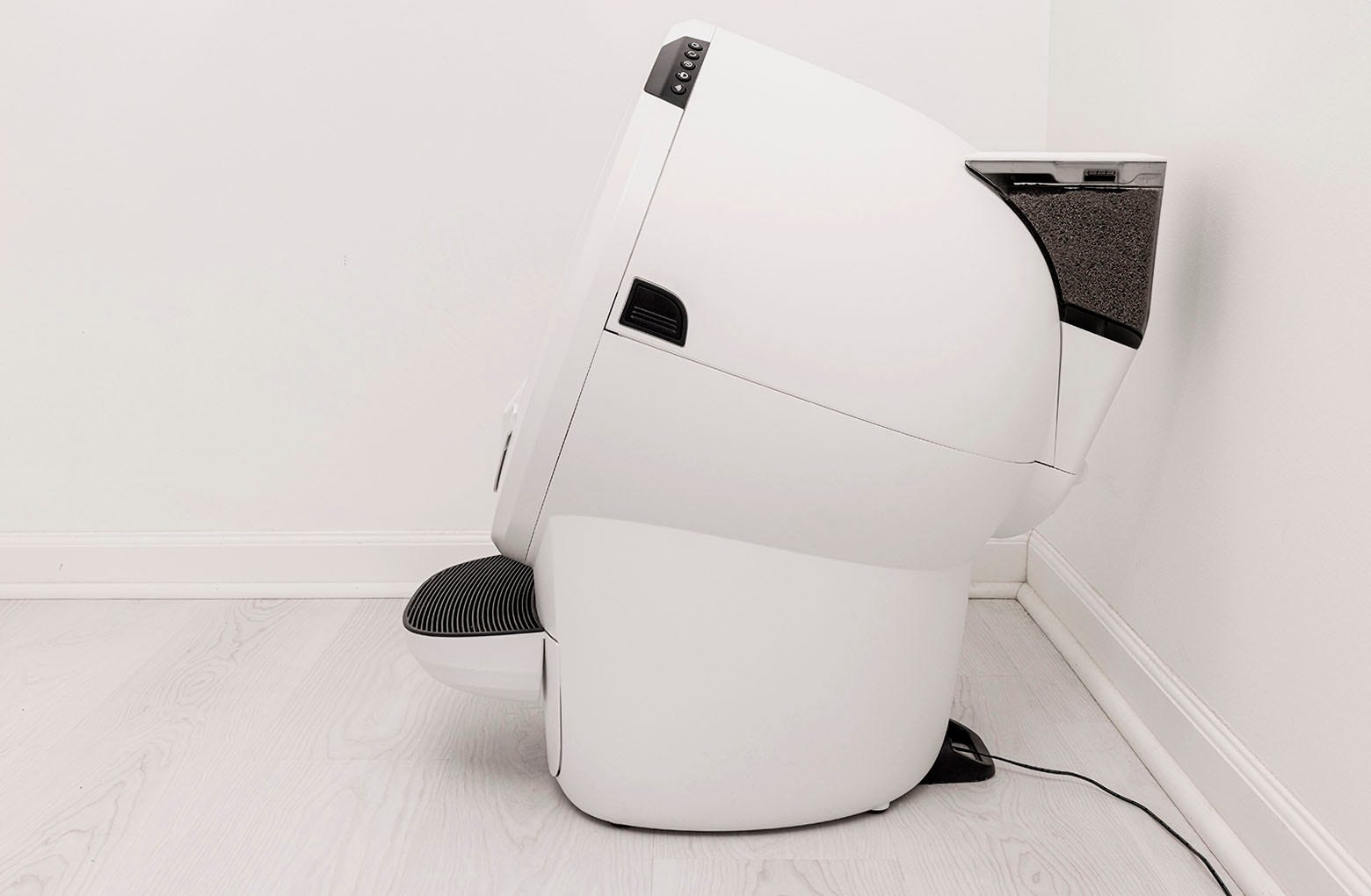

1. Schieben Sie die Abfallschublade wieder in die Basis und befestigen Sie gegebenenfalls den Zaun und die Kamerahalterung wieder. Stellen Sie den Litter-Robot 4 an seinen ursprünglichen Platz zurück und achten Sie darauf, dass er nicht auf Kabeln steht und der LitterHopper die Wand nicht berührt.
2. Achten Sie darauf, dass der Streustand im Inneren der Kugel knapp unterhalb der MAX-Fülllinie liegt. Füllen Sie bei Bedarf Streu nach. Der LitterHopper ist so konzipiert, dass er den Streustand stets optimal hält.




   • Falls Sie den optimalen Streustand neu einstellen müssen, lesen Sie bitte den Abschnitt „Optimalen Streustand kalibrieren“ im Support-Artikel „Litter-Robot 4: LitterHopper gibt kein Streu aus“ .

3. Nehmen Sie den Deckel vom LitterHopper ab und füllen Sie ihn bis zur Fülllinie mit Katzenstreu. Setzen Sie den Deckel wieder auf und vergewissern Sie sich, dass er fest am LitterHopper sitzt.

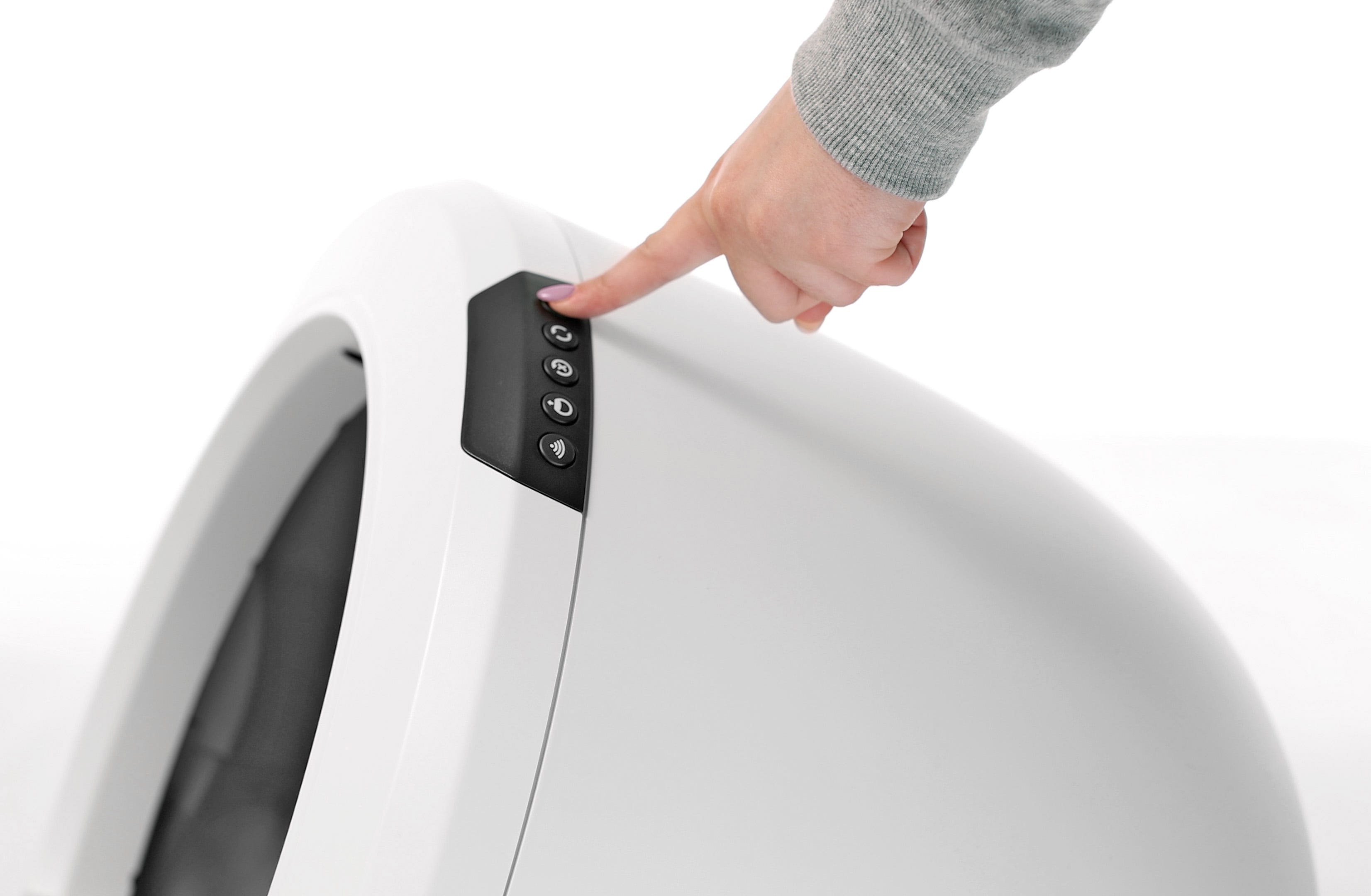

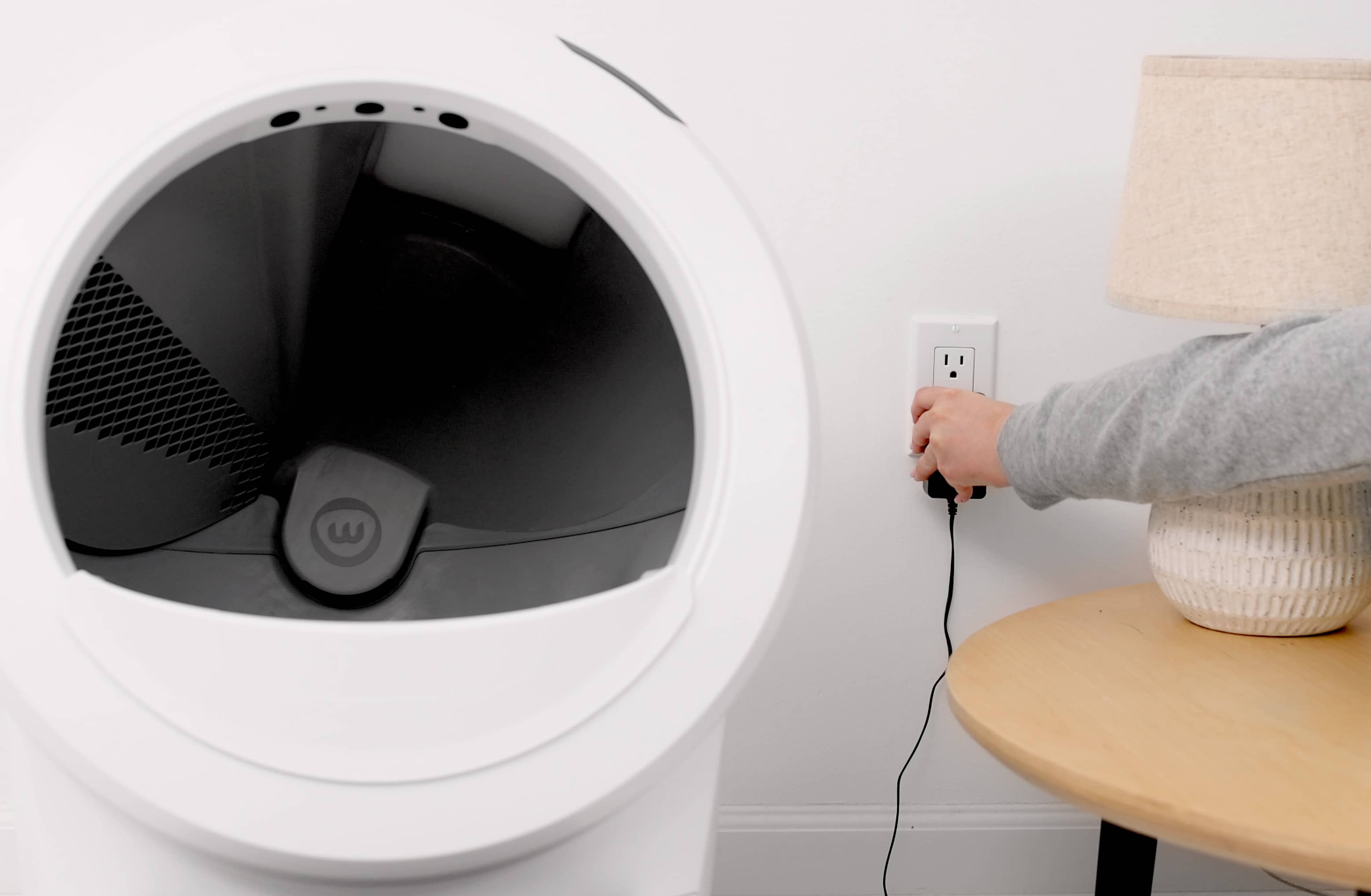

4. Schließen Sie das Netzteil wieder an die Steckdose an, falls Sie es entfernt haben, und drücken Sie den Netzschalter.

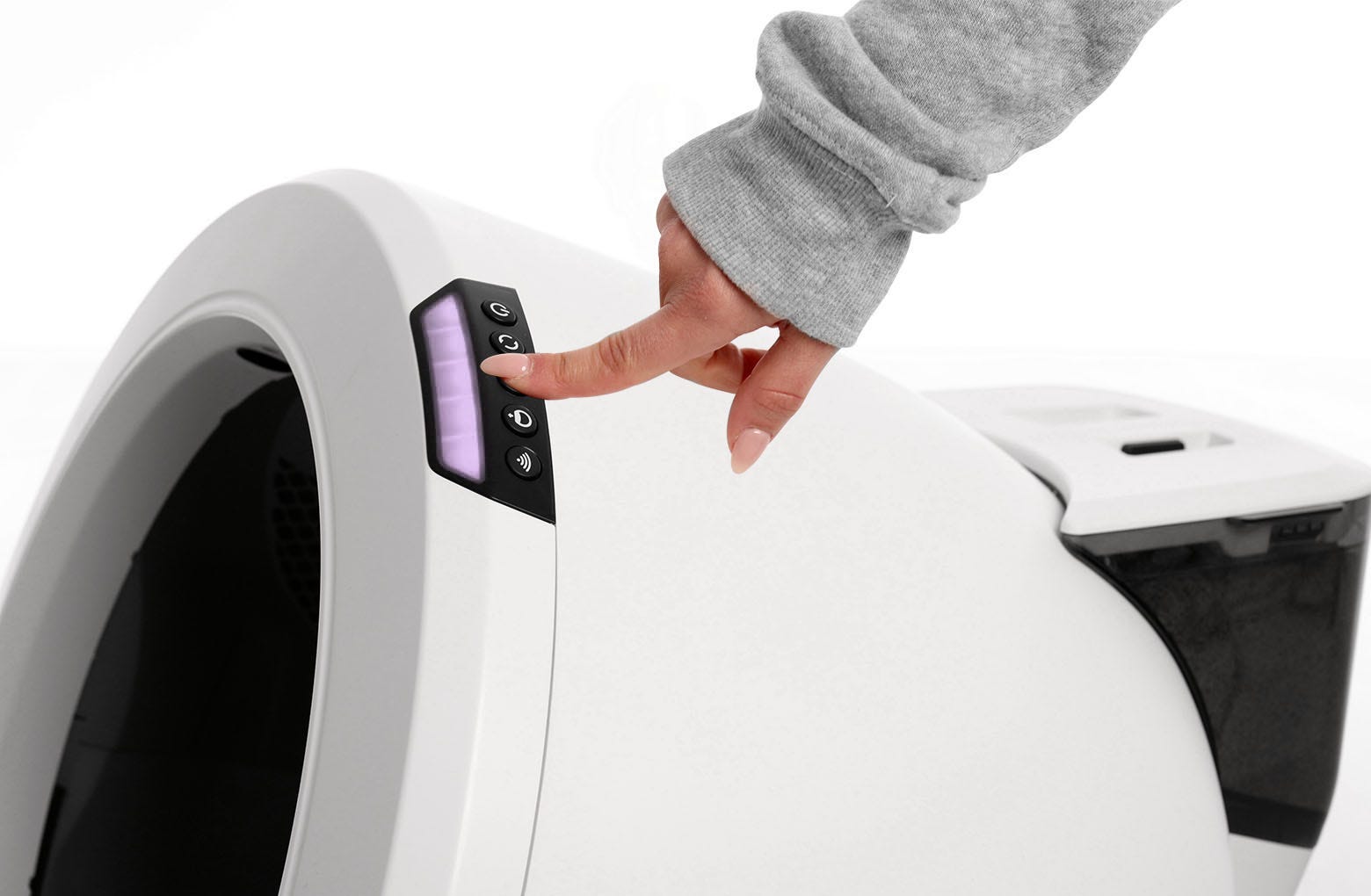

5. Jedes Mal, wenn Sie Katzenstreu in die Streukugel oder den LitterHopper einfüllen, müssen Sie die Reset-Taste drücken, damit die Gewichtssensoren Ihre Katze erkennen und den Zyklus ordnungsgemäß starten.
6. Nach der Installation des LitterHopper muss dieser vor der Inbetriebnahme aktiviert werden.

Zum Aktivieren über das Bedienfeld des Litter-Robot 4:

Halten Sie die Tasten „Zyklus“ und „Verbinden“ 3 Sekunden lang gedrückt. Das Bedienfeld blinkt WEISS und der Motor des LitterHopper dreht sich 1 Sekunde lang . Dies signalisiert, dass der LitterHopper aktiviert ist. Die Einrichtung ist nun abgeschlossen! Sie können den Status Ihres LitterHopper jederzeit in der Whisker-App überprüfen.

Zum Deaktivieren über das Bedienfeld des Litter-Robot 4:

Halten Sie die Tasten „Zyklus“ und „Verbinden“ 3 Sekunden lang gedrückt. Das Bedienfeld blinkt WEISS und der Motor des Behälters dreht sich NICHT , was anzeigt, dass der LitterHopper deaktiviert ist.

HINWEIS: Beachten Sie, dass durch mehrmaliges Drücken der Tasten Cycle und Connect der Aktivierungs-/Deaktivierungsstatus umgeschaltet wird.

Zum Aktivieren und Deaktivieren über die Whisker-App:

Nach der ersten Verbindung des LitterHopper können Sie den Schalter zum Aktivieren oder Deaktivieren des LitterHopper direkt über die App umlegen.

Wenn die Kontrollleuchte WEISS blinkt und dann abwechselnd LILA und BLAU leuchtet, deutet dies auf einen Fehler des LitterHopper hin.

Zur Fehlerbehebung:

1. Besuchen Sie den Whisker-Support , um Ressourcen zur Fehlerbehebung bei LitterHopper zu erhalten, oder

2. Befolgen Sie die Schritte zur Fehlerbehebung in der Whisker-App. Wenn Sie eine Fehlermeldung erhalten oder ein Fehlerstatus in der App angezeigt wird, tippen Sie auf die Fehlermeldung oder den Status, um zu einer spezifischen Ressource zur Fehlerbehebung weitergeleitet zu werden.

Schritt 9: Testen Sie die LitterHopper-Installation

Um sicherzustellen, dass der LitterHopper korrekt installiert und betriebsbereit ist, Katzenstreu auszugeben:

1. Halten Sie die Tasten Power und Cycle gedrückt, bis der Motor anläuft, etwa 3 Sekunden lang.

2. Lassen Sie den Ein- /Ausschalter los. Halten Sie die Zyklustaste weiterhin gedrückt.

3. Die Streu wird so lange ausgegeben, wie die Zyklus- Taste gedrückt gehalten wird.

4. Lassen Sie die Zyklustaste los, um die Dosierung zu stoppen.

Erfolgreich: Die Streu wird während des Tests ausgegeben. Ihr LitterHopper ist korrekt installiert und einsatzbereit.

Fehlgeschlagen: Während des Tests wird kein Katzenstreu ausgegeben. Überprüfen Sie, ob der LitterHopper korrekt installiert ist, und wiederholen Sie den Test. Falls weiterhin kein Katzenstreu ausgegeben wird, finden Sie weitere Informationen zur Fehlerbehebung im Artikel „Litter-Robot 4: LitterHopper gibt kein Streu aus“ .

Was soll ich mit meiner originalen Litter-Robot 4 Haube machen?

Sie können die Originalhaube recyceln oder entsorgen (bitte beachten Sie die örtlichen Bestimmungen). Alternativ können Sie sie zur sicheren Aufbewahrung in dem Karton aufbewahren, in dem Ihr LitterHopper geliefert wurde.

Viel Spaß mit LitterHopper!
