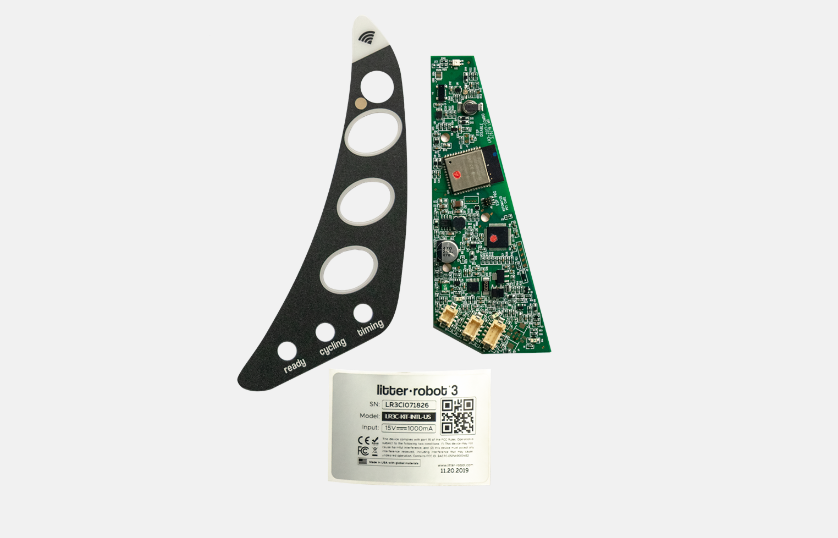

Guide d'installation du kit de mise à niveau Litter-Robot 3: Connect

Outils nécessaires :

• Pince à bec fin
• Tournevis plat

1. Appuyez sur le bouton Marche/Arrêt pour éteindre le Litter-Robot et débranchez-le de la prise murale.
2. Retirez la prise d'alimentation située à l'arrière de l'appareil.
3. Retirez le capot et le globe.

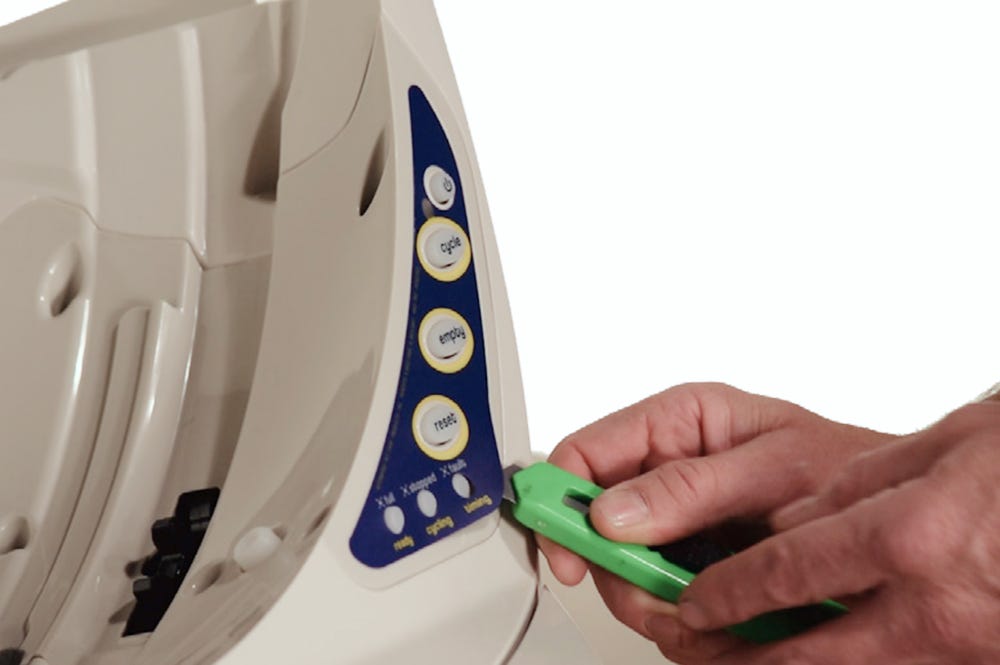

4. Retirez délicatement l'ancien autocollant bleu à l'aide d'un petit tournevis plat ou d'une lame.
5. Appliquez le nouveau cache noir sur le panneau de commande
6. Retirez le tiroir à déchets de la base de votre Litter-Robot et mettez-le de côté.

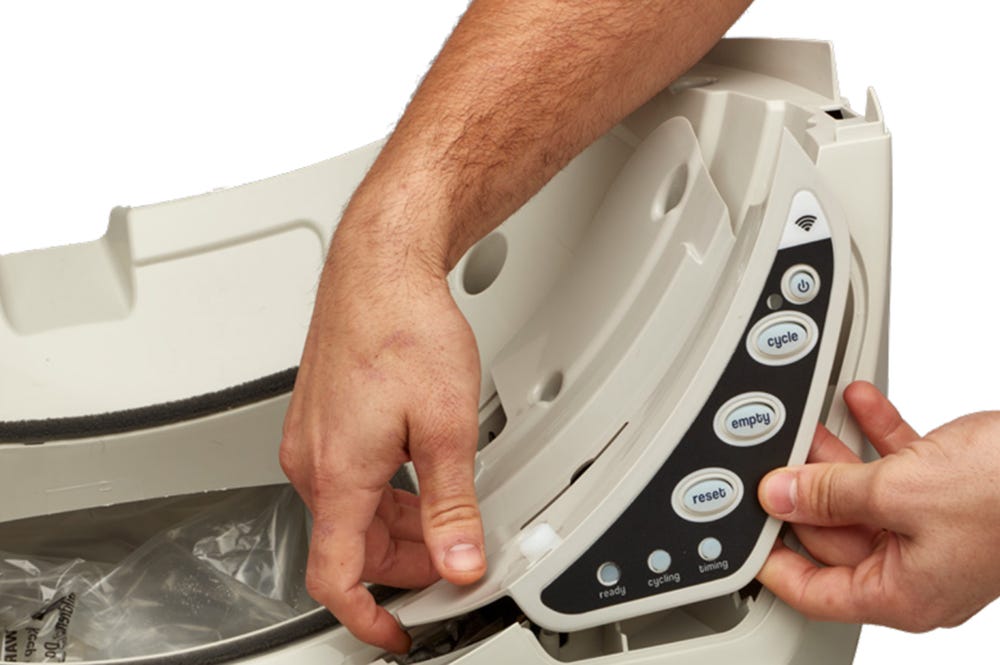

7. Ouvrez le panneau de commande en retirant les 5 vis.
8. Retirez délicatement le couvercle du circuit imprimé ; veillez à ne perdre aucune vis.

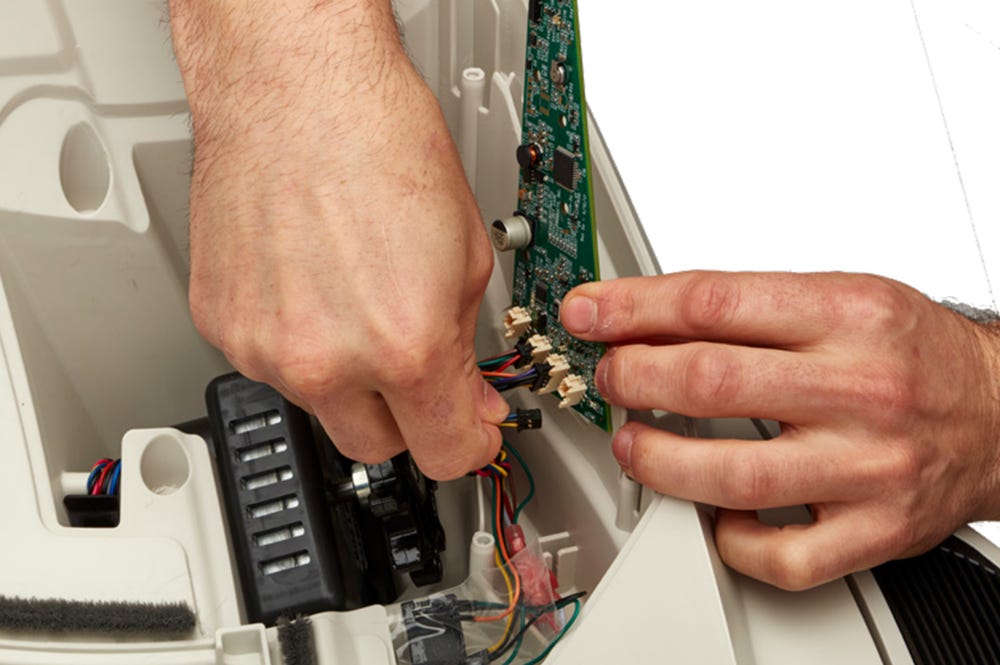

9. Débranchez les 3 connecteurs sur la carte de circuit imprimé.

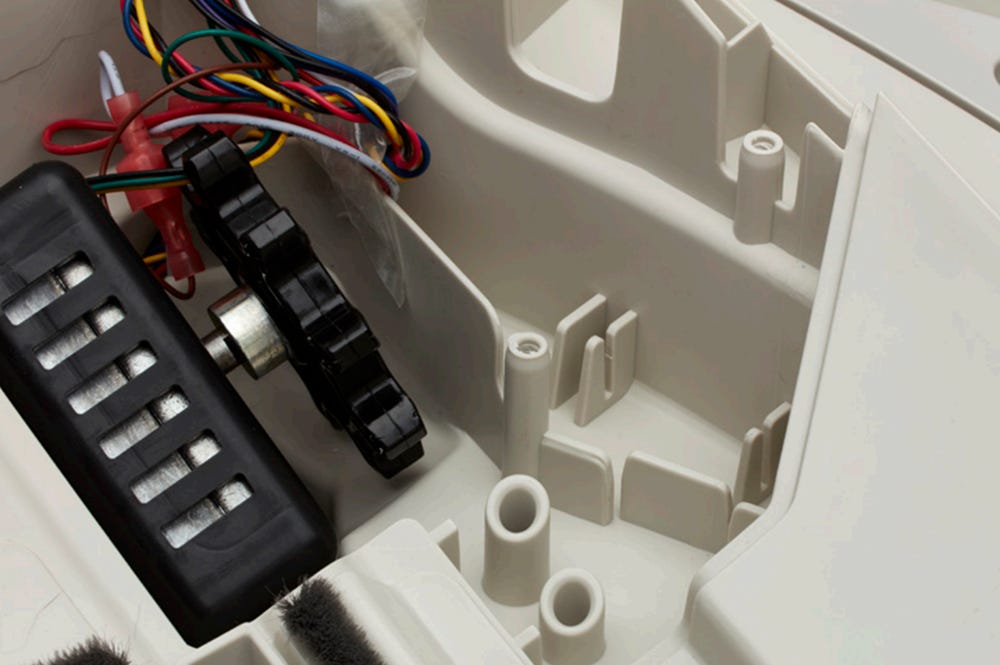

10. Avant d'installer la nouvelle carte de circuit imprimé, assurez-vous que le moteur est bien positionné dans son logement et qu'aucun fil ne gêne l'engrenage du moteur.

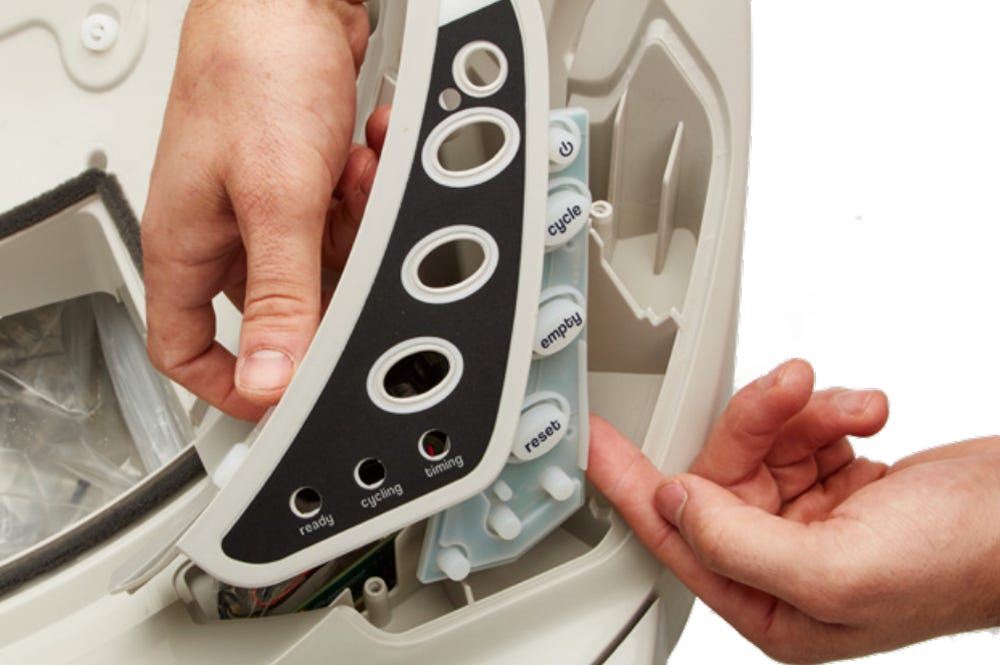

11. Retirez le clavier en caoutchouc de la carte de circuit imprimé et mettez cette dernière de côté.

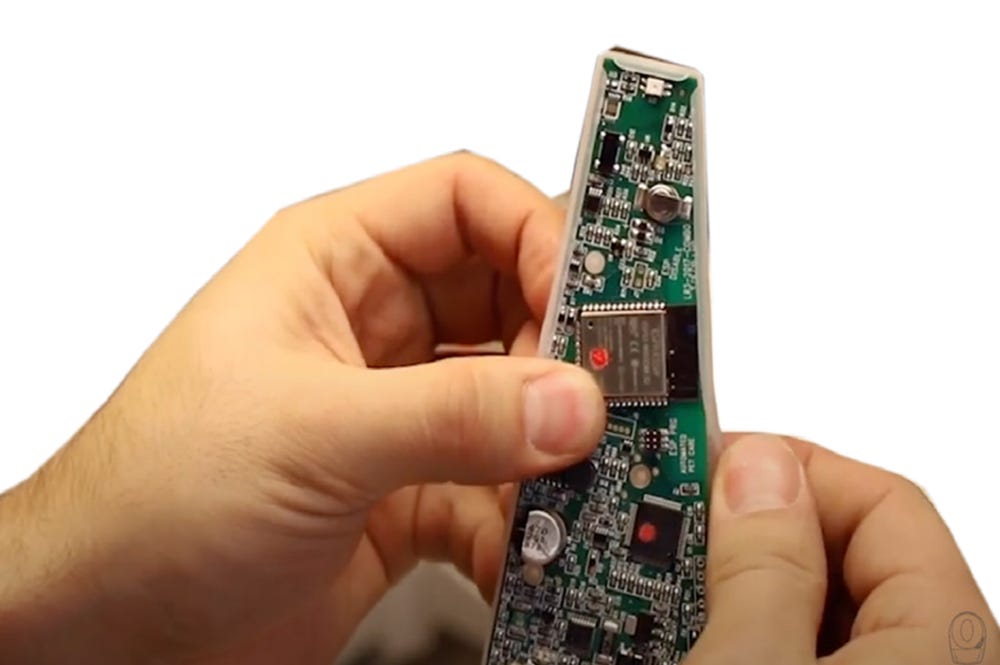

12. Installez le revêtement en caoutchouc du circuit imprimé sur le nouveau circuit imprimé. Assurez-vous qu'il soit bien ajusté sur tout le pourtour.

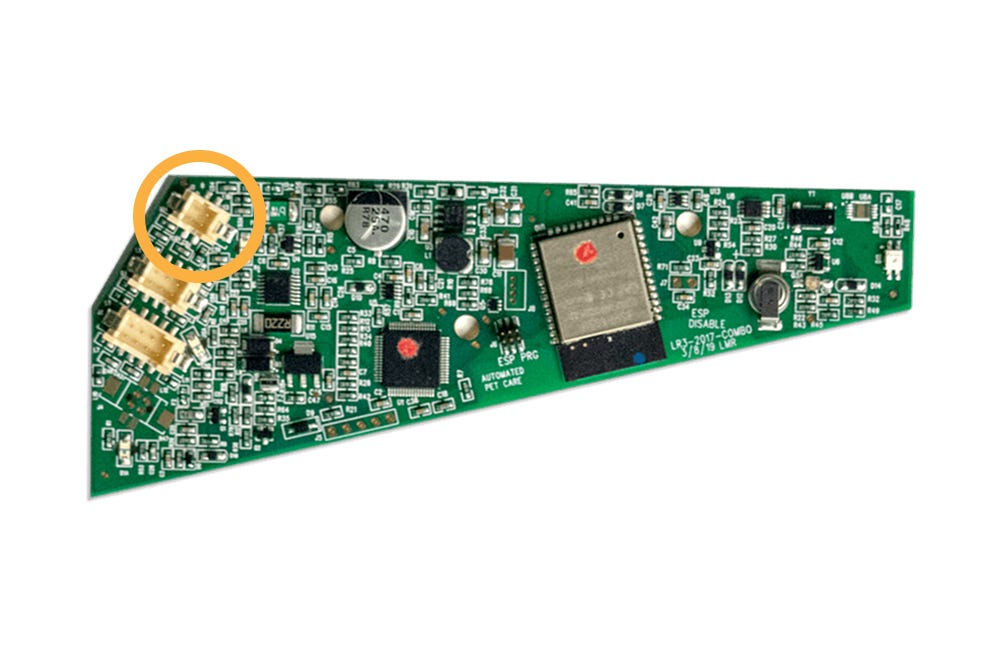

13. Raccordez les fils DFI au connecteur à 4 broches de la nouvelle carte de circuit imprimé.
14. Connectez les fils restants aux connecteurs à 6 et 8 broches de la nouvelle carte de circuit imprimé.

15. Remettez en place le couvercle du circuit imprimé en vous assurant que tous les boutons sont bien positionnés.
16. Une fois toutes les connexions sécurisées, remettez le couvercle de la carte de circuit imprimé et fixez-le avec les 5 vis.

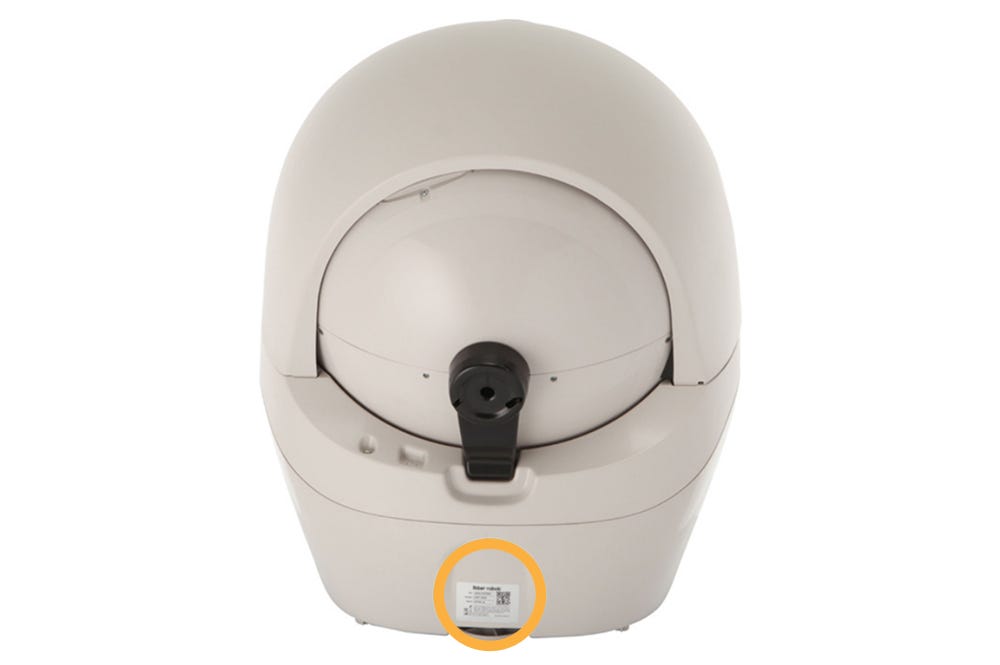

17. Retirez l'ancienne étiquette portant le numéro de série. Elle se trouve généralement à l'arrière du socle ou à l'intérieur, derrière le tiroir à déchets. Collez la nouvelle étiquette fournie dans votre kit à sa place. Attention : l'application ne fonctionnera pas avec l'ancien numéro de série ; cette étape est donc indispensable.
18. Remontez le globe et le capot. Glissez le tiroir dans la base.
19. Branchez l'appareil. Allumez-le et laissez le cycle de nettoyage initial se terminer. Le globe devrait revenir à sa position initiale et le voyant bleu « Prêt » devrait s'allumer. Suivez le guide de démarrage Connect pour configurer votre Litter-Robot et vous connecter à l'application.

Si trois voyants clignotent, cela est probablement dû à un mauvais positionnement du capteur de position. Suivez les étapes décrites dans notre guide « Litter-Robot 3 : Les trois voyants clignotent (Défaut de position du globe) » pour inspecter le capteur de position.
