Litter-Robot 4 : Guide d'installation du support de caméra

Litter-Robot 4 peut être équipé d'une webcam pour mieux surveiller les habitudes d'utilisation de vos chats. Installez la webcam de votre choix à l'aide de notre kit de montage de caméra.

Ce qui est inclus : (1) support, (1) charnière, (1) aimant annulaire, (1) vis en nylon 1/4"-20, (1) couvercle de fil

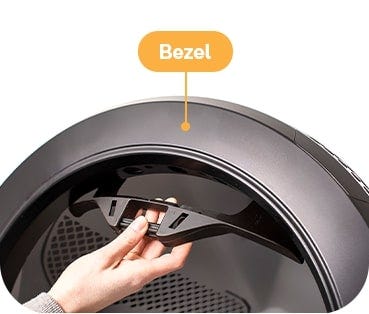

1. Tout en faisant face à votre Litter-Robot 4, accrochez le support de montage de la caméra derrière le cadre comme illustré.

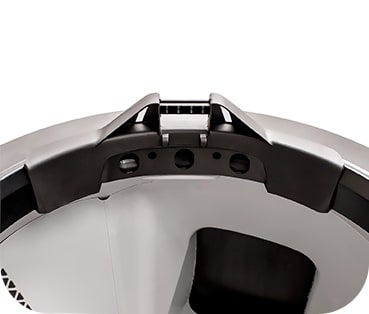

2. Enclenchez l'avant du support vers l'avant pour le fixer sur la lunette. (Vous entendrez un claquement.)

   REMARQUE : Assurez-vous que le support est positionné au-dessus (sans obstruer) les lasers et qu'il est centré sur le cadre.

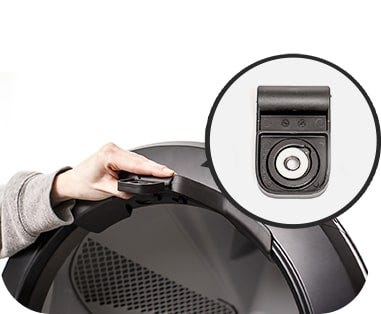

3. Montez la charnière en l'enclenchant avec précaution sur le support. (Cela peut nécessiter une certaine force ou torsion.)

4. Vous avez deux options pour monter votre caméra :

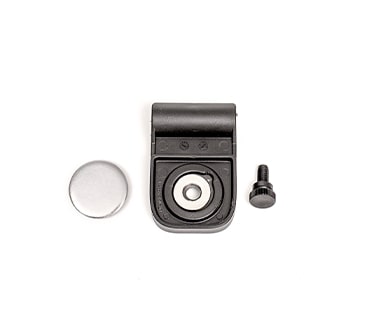

   • Utilisez l'aimant annulaire inclus : ajoutez l'aimant à la rondelle fixée à la charnière et vérifiez la polarité avec l'aimant fourni avec votre appareil photo ; les aimants doivent rester collés ensemble et non se repousser.

   • Utilisez la vis en nylon 1/4"-20 incluse.

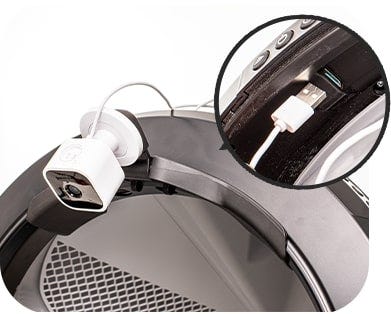

5.  Montez votre caméra sur la charnière et branchez-la sur le port USB derrière le panneau de commande.

   REMARQUE : Le support de caméra a de nombreuses configurations différentes. Ce serait le bon moment pour vérifier l'angle de caméra souhaité. Vous pouvez régler l'angle en retournant la charnière, en retournant le côté sur lequel se trouve l'aimant ou en retournant l'appareil photo. Attention à ne pas vous pincer les doigts !

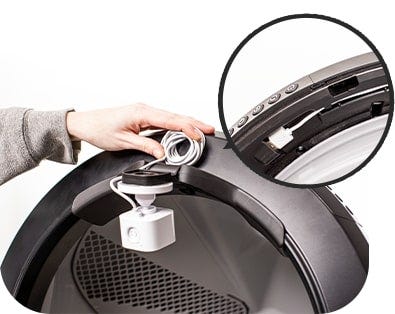

6. Acheminez le fil de la caméra à travers le canal et disposez l'excédent de fil en un petit faisceau propre, comme illustré.

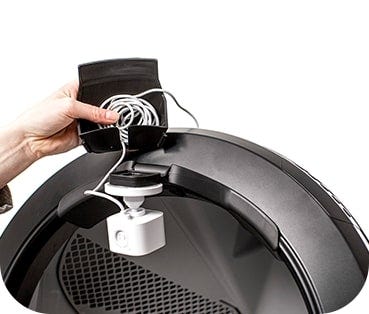

7. Placez le faisceau de câbles dans la poche du cache-câbles et acheminez le câble attaché à l'extrémité de la caméra à travers la fente.

   REMARQUE : Maintenez le faisceau de fils aussi bas que possible dans la poche du cache-fils pour éviter toute interférence avec le cadre.

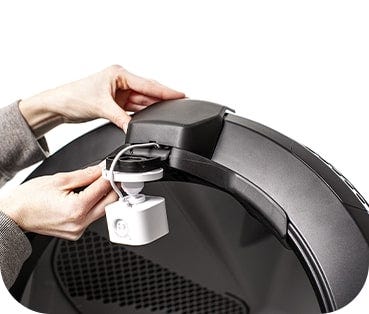

8. Tout en gardant le fil dans la poche du couvercle du fil, enclenchez le couvercle du fil sur le support en utilisant les fentes fournies. (Veillez à ne pas déloger le support du cadre à cette étape.)

   REMARQUE : Assurez-vous que le cache-fil repose proprement sur le cadre. Si ce n'est pas le cas, le fil peut se détacher de la poche du couvercle du fil et interférer avec la lunette.

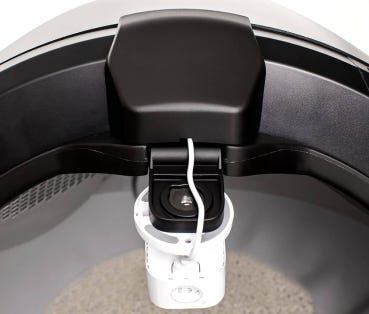

9. Configuration terminée ! Vous êtes maintenant prêt à regarder vos chatons utiliser Litter-Robot 4.
