Litter-Robot 5 et Pro : Montage et démontage

Si l'écran LCD de votre appareil semble flou ou décoloré après sa mise en marche, ne vous inquiétez pas : il s'agit d'un phénomène temporaire dû à l'accumulation d'électricité statique pendant le transport. Si le problème persiste après 15 à 20 minutes, essuyez délicatement l'écran avec un chiffon sec.

Introduction

Le Litter-Robot est conçu de manière modulaire pour simplifier le dépannage et la maintenance. Nous allons vous montrer comment démonter votre Litter-Robot 5 pour accéder à certaines zones et effectuer la maintenance courante.

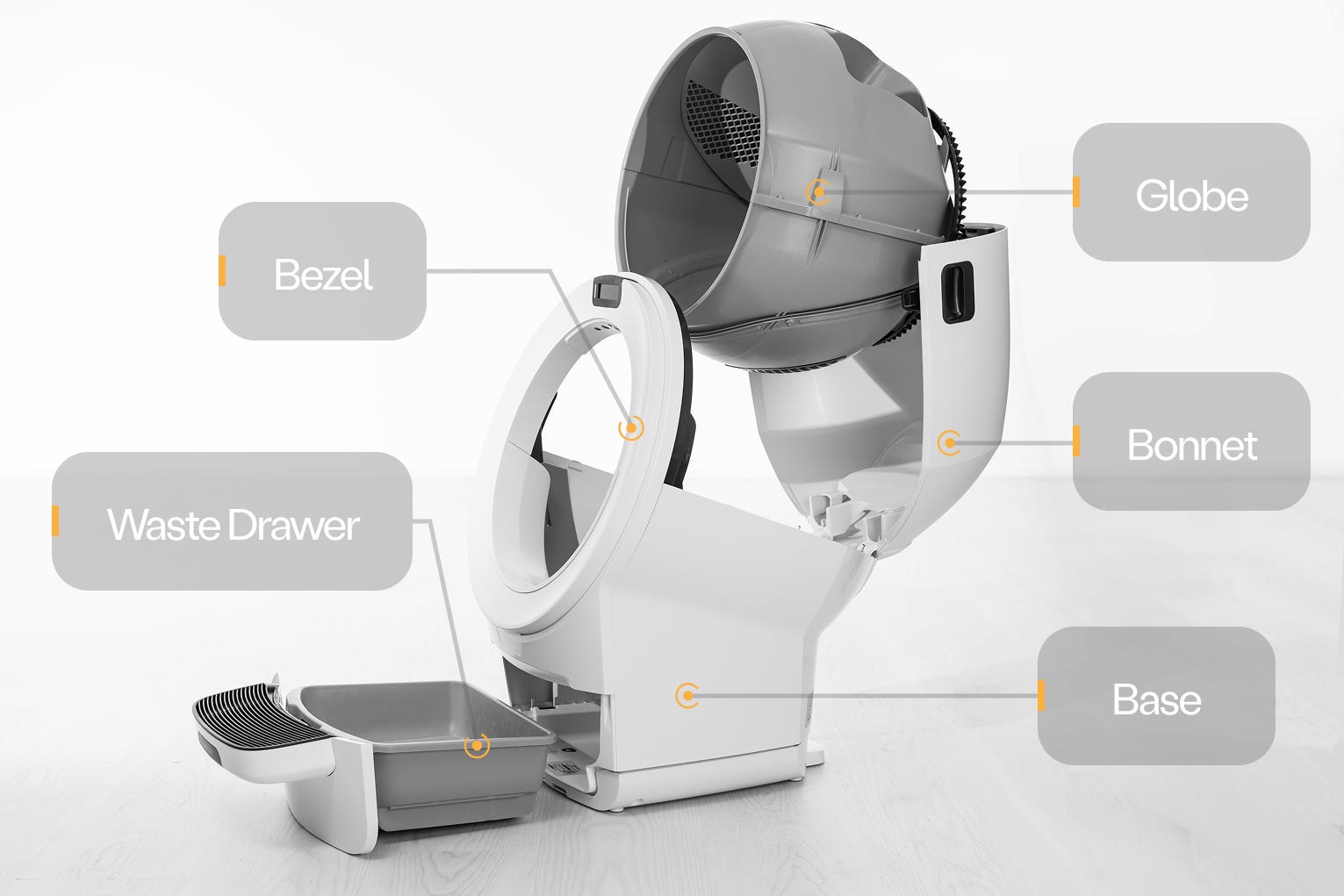

Litter-Robot 5 comporte cinq composants principaux : la base, le cadre, le globe, le tiroir à déchets et le capot.

Vous trouverez le panneau de commande et l'écran LCD en haut au centre du cadre.

Il existe trois types de pressions sur les boutons : une pression courte, une pression longue de 3 secondes et une pression longue de 6 secondes.

La plupart de ces fonctions sont également disponibles via l' application Whisker .

Démontage

Voici comment démonter correctement le Litter-Robot 5.

Préparation

1. Assurez-vous que l'appareil est en position initiale.
2. Appuyez sur le bouton Marche/Arrêtpour éteindre l'appareil, puis débranchez-le de la prise murale.




Retirer le capot

1. Pour retirer le capot, actionnez les loquets de chaque côté et faites-le pivoter d'environ 45° avant de le tirer vers le haut. Il ne peut pas être retiré en position complètement ouverte. Mettez le capot de côté.



2. Si vous avez installé la clôture ou d'autres accessoires, retirez-les du cadre.

   1. Si votre chat ne creuse pas beaucoup et n'urine pas près de l'ouverture du globe, la protection de cadre est un accessoire optionnel qui peut être acheté à la place de la barrière.

Remarque : Il est toujours recommandé d’utiliser une barrière ou une grille de protection . La grille de protection offre une ouverture plus large pour votre chat.

Retirer le globe

1. Soulevez le globe par la poignée tout en maintenant la clé en place pour éviter qu'il ne tombe dans le bac à déchets. Mettez les deux de côté.

2. Si vous deviez remplacer le socle, c'est à ce moment-là que vous retireriez le nouveau socle de sa boîte et le placeriez à l'endroit souhaité, près d'une prise de courant.
   1. La nouvelle base, qui possède un nouveau numéro de série, devra être enregistrée dans l'application Whisker.
   2. Ouvrez l'application Whisker et suivez les instructions d'installation. Une fois l'installation terminée, votre Litter-Robot 5 nouvellement installé apparaîtra comme un nouveau robot dans l'application Whisker.
   3. Supprimer votre ancien robot : dans l’application Whisker, sélectionnez votre ancien robot Litter-Robot 5 sur le tableau de bord, appuyez sur l’icône Paramètres en haut à droite, appuyez sur Supprimer le robot , puis appuyez sur Oui .

Veuillez noter que la suppression du robot entraînera également la suppression de toutes les données associées.

Retirer la lunette

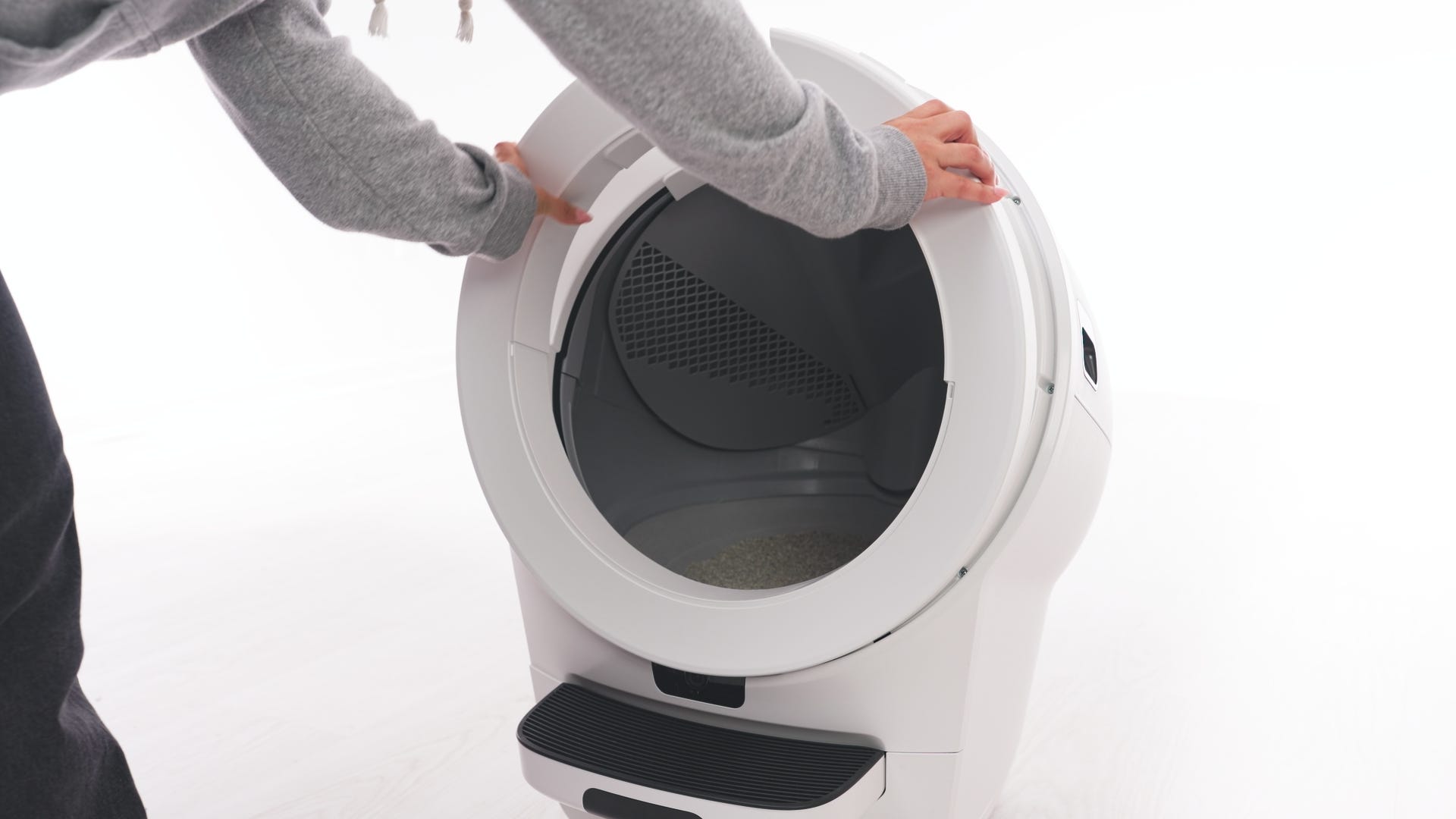

1. Si vous devez retirer la lunette, pressez-la aux positions 11 heures et 1 heure pour dégager les trois clips supérieurs situés sur la face inférieure de la lunette.




2. Tirez le haut de la lunette vers vous pour libérer les trois clips supérieurs.

3. Une fois que la partie supérieure de la lunette est désengagée du Litter-Robot 5, tirez sur la lunette pour libérer les deux clips inférieurs et retirez complètement la lunette.





---

Assemblée

Voici comment réassembler Litter-Robot 5.

Installation du cadre

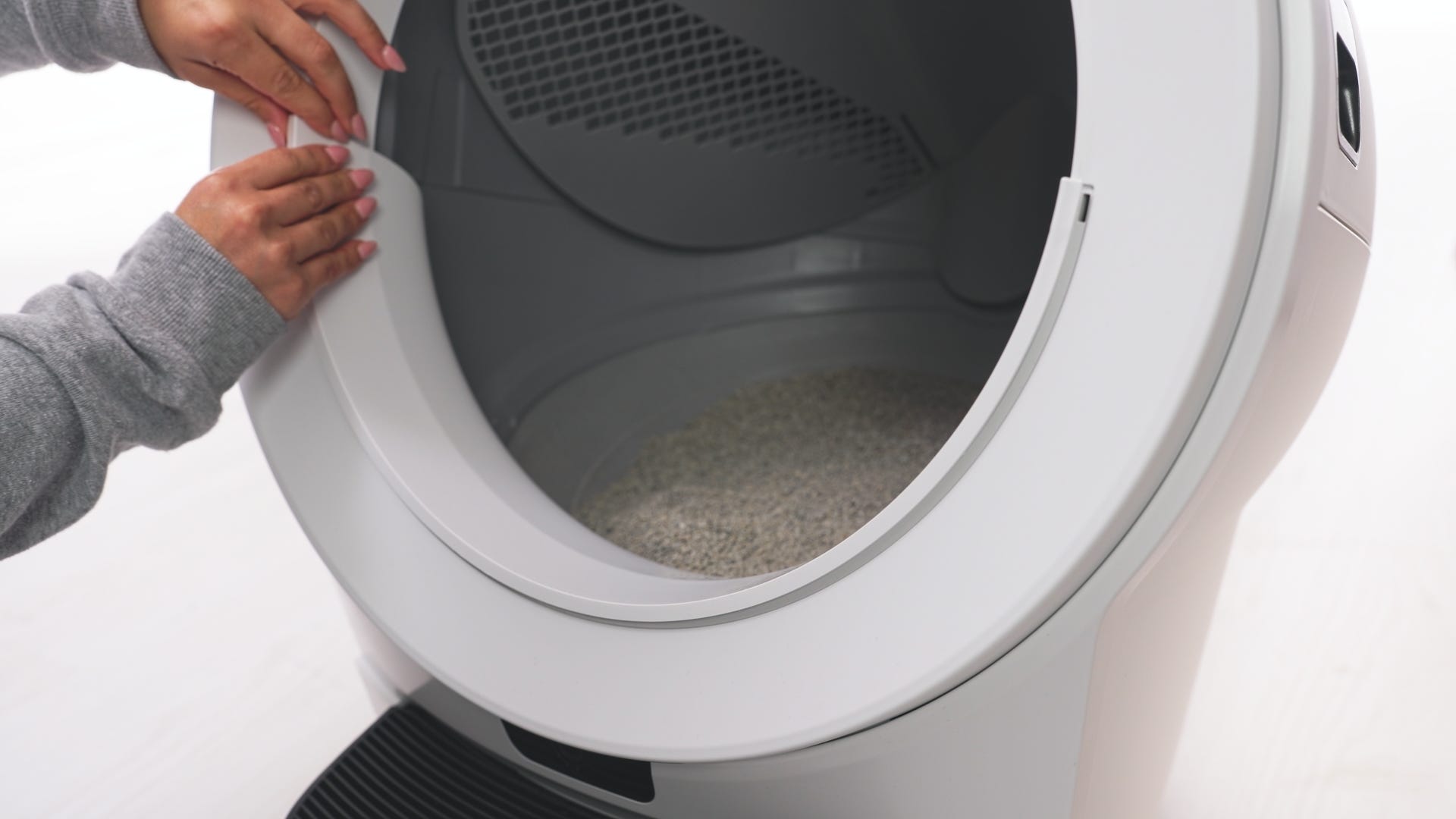

1. Si vous retirez la lunette, remettez-la en place en vous assurant que les cinq clips sont bien enclenchés et que la nouvelle lunette est bien positionnée à l'avant du Litter-Robot 5.

Installation du globe

1. Pour installer le globe, assurez-vous que la clé de fixation est insérée à l'arrière du globe et orientée de manière à ce que l'ouverture rectangulaire soit tournée vers le haut.



2. Tout en maintenant la clé en place, soulevez le globe et replacez-le sur son socle. La clé doit tomber complètement dans son logement.




3. Veillez à orienter la poignée du globe et l'orifice de vidange vers le haut afin que le globe soit proche de sa position initiale.




4. La grande roue dentée noire située à l'arrière du globe devrait s'engrener facilement avec la petite roue dentée d'entraînement située dans la base.




5. Une fois le globe installé, ajoutez de la litière jusqu'à ce qu'elle atteigne la ligne de remplissage MAX à l'intérieur du globe.

Installation du capot

1. Si le capot a été complètement retiré, faites-le pivoter vers le haut à un angle de 45° et alignez la charnière du capot à l'arrière de la base.



2. Pour fermer le capot, inclinez-le vers le bas au-dessus du globe. Le capot devrait se verrouiller automatiquement ; appuyez légèrement dessus pour vous assurer qu'il est bien enclenché.




Étapes finales

1. Réinstallez les accessoires. Fixez la barrière sur le cadre à l'entrée du globe. Assurez-vous que la barrière est bien fixée en alignant les languettes à chaque extrémité avec les fentes correspondantes et en la clipsant.






   1. Si votre chat ne creuse pas beaucoup et n'urine pas près de l'ouverture du globe, la protection de cadre est un accessoire optionnel qui peut être acheté à la place de la barrière.





2. Branchez l'appareil et appuyez sur le bouton Marche/Arrêt .






---

tiroir à déchets

Chaque Litter-Robot 5 est livré avec un lot de 5 sacs poubelle sur mesure. Ces sacs sont conçus spécifiquement pour tous les modèles Litter-Robot, mais un sac poubelle blanc de 37 à 49 litres (10 à 13 gallons) peut également convenir.

Les sacs blancs sont les plus efficaces.

Veuillez noter que les indications de niveau de déchets peuvent être inexactes avec un sac foncé, surtout si le tiroir est vide. Les indications deviendront plus précises à mesure que des agglomérats se formeront dans le tiroir. Pour des indications de niveau de déchets optimales et une utilisation simplifiée, avec notamment des cordons de serrage pour une vidange facile, nous vous recommandons vivement d'utiliser les sacs poubelle Litter-Robot .

Assemblage du tiroir à déchets

1. Retirez le corps du tiroir à déchets de l'appareil.

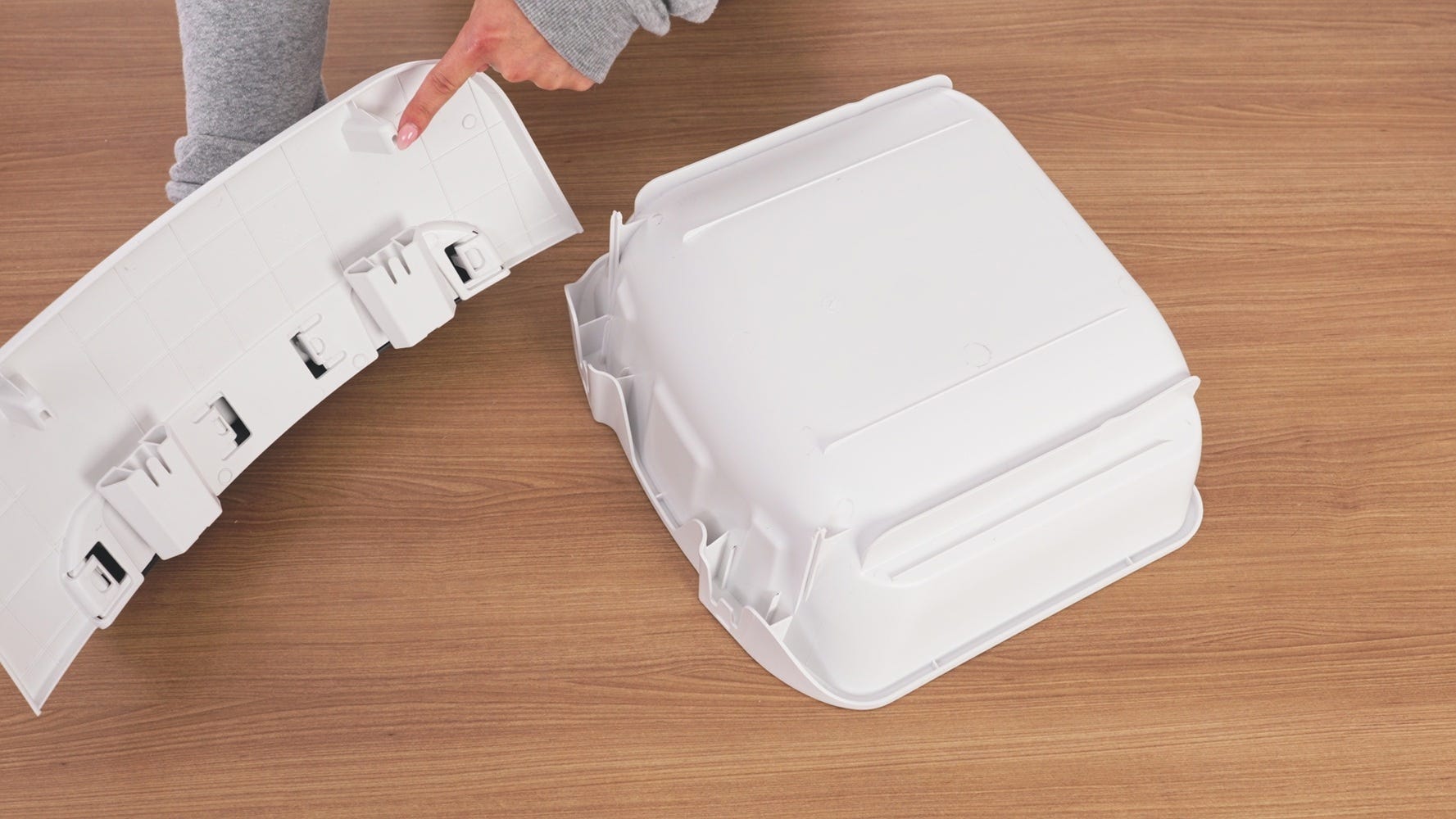

2. Le tiroir à déchets comporte deux fentes d'alignement qui correspondent aux deux crochets d'alignement situés sur la marche.

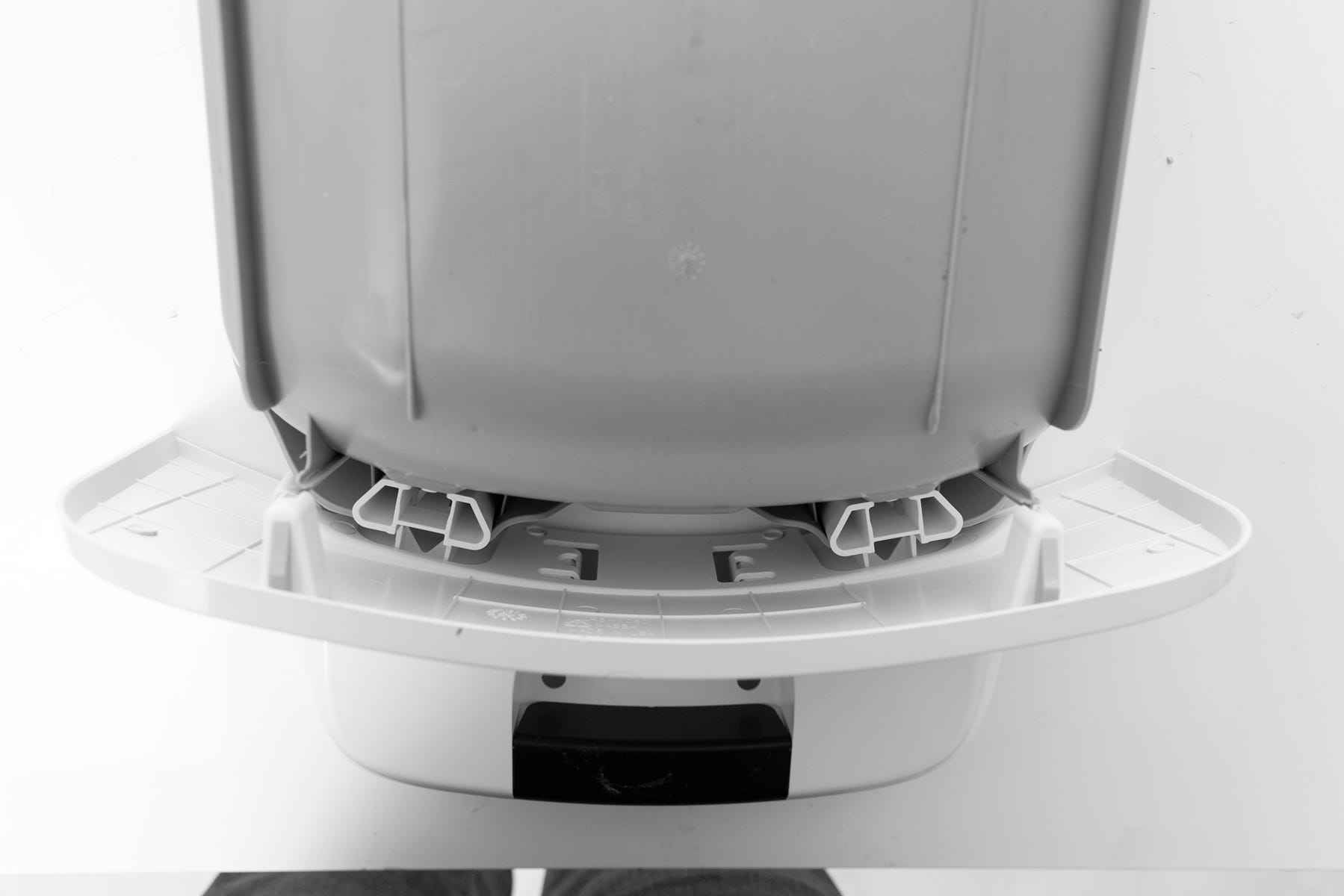

3. Placez le corps du tiroir à l'envers sur une surface plane, comme une table. Glissez les montants dans les logements du tiroir à déchets.

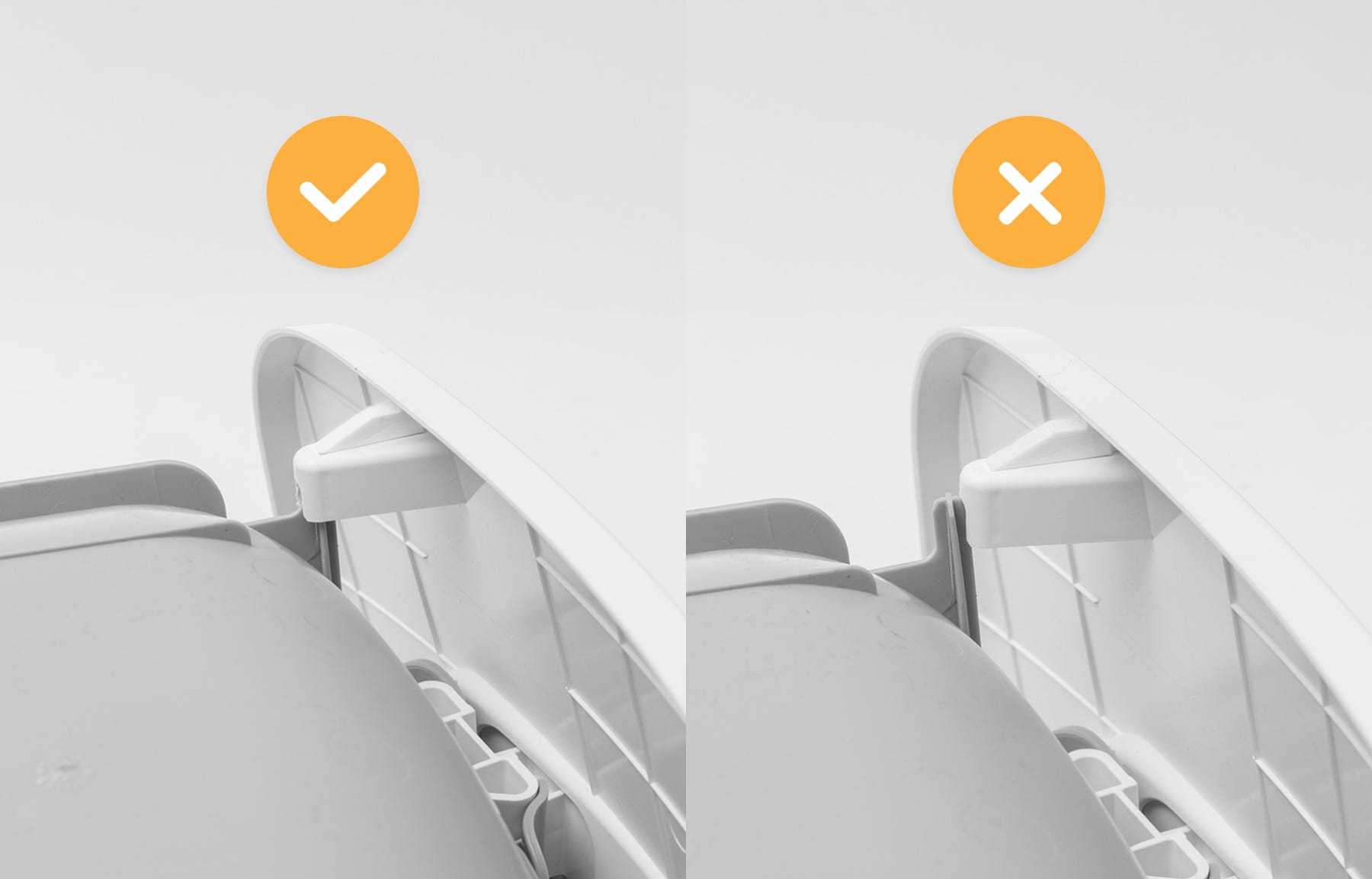

4. Insérez les ergots situés sur le corps du tiroir dans les poches d'assemblage sur la façade du tiroir.



5. Tout en maintenant les ergots en place, retournez le tiroir de façon à ce qu'il soit à l'endroit. Appuyez légèrement sur le corps du tiroir jusqu'à entendre ou sentir les deux ergots s'enclencher.


Installation du revêtement du bac à déchets

1. Pour installer un nouveau sac poubelle, vous devrez retirer le tiroir du Litter-Robot. Il suffit de saisir le marchepied et de faire glisser le tiroir jusqu'à ce qu'il soit complètement sorti de l'appareil.

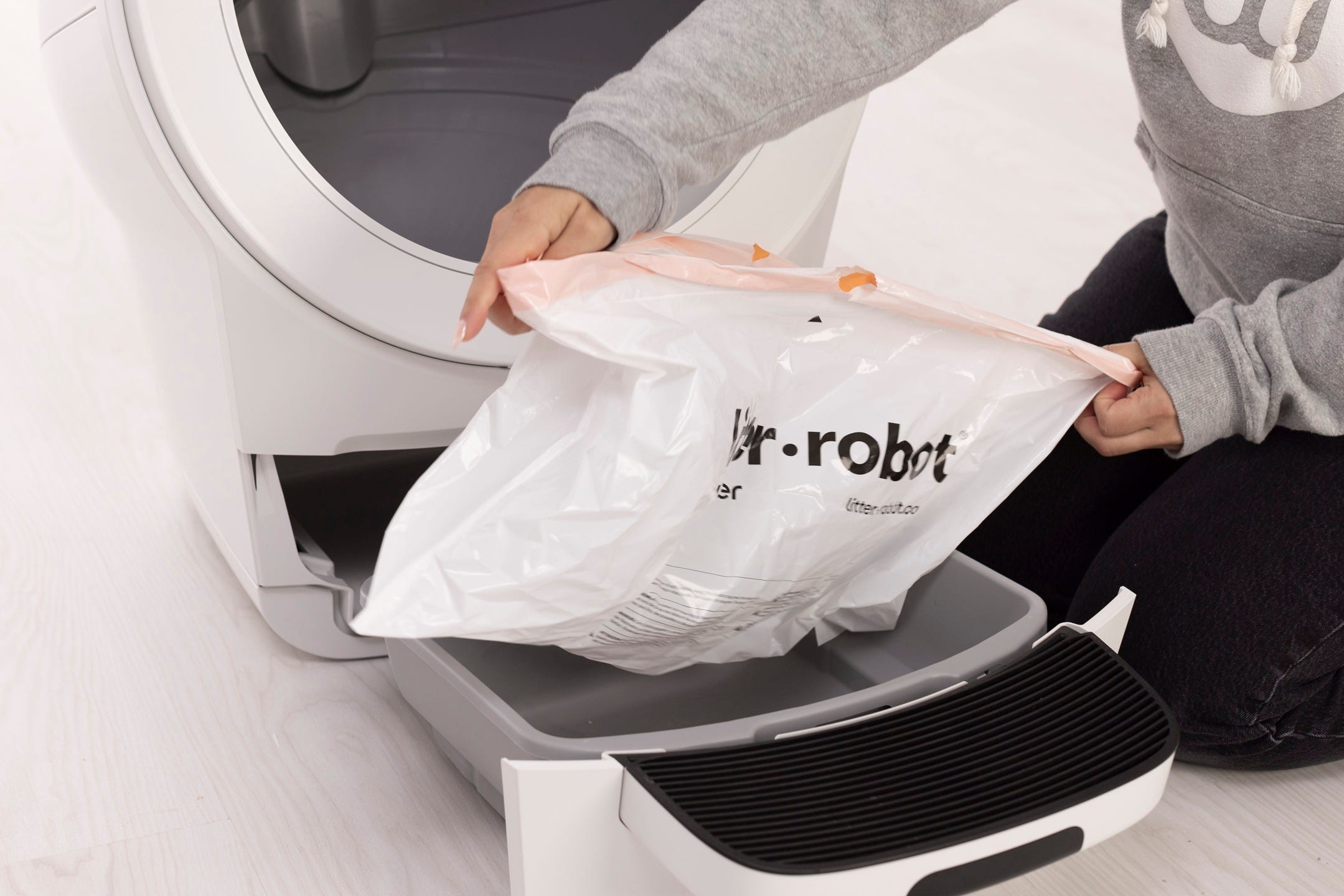

2. Prenez maintenant votre nouveau sac poubelle et ouvrez-le complètement.



3. Rabattez les bords du sac ou de la doublure du tiroir à déchets sur le rebord du tiroir à déchets.



Le Litter-Robot 5 est équipé du système de détection OmniSense® qui utilise une technologie de capteur laser et de poids pour fournir en temps réel les niveaux de litière et de bac à déchets.

Les sacs étirés ou non pressés à plat entraîneront une mesure inexacte du niveau du tiroir à déchets par le système de détection OmniSense®.

4. Veillez à ce que le sac soit bien plaqué contre les parois latérales et le fond du tiroir.




5. Enfin, repoussez le tiroir dans le meuble.




6. Appuyez brièvement sur le bouton Annulerpour remettre à zéro les capteurs de poids.




---

Filtre à charbon

Le Litter-Robot 5 est équipé d'un filtre à charbon installé à l'extérieur du globe. Lorsque le globe est en position « Accueil », le filtre se trouve directement au-dessus du tiroir à déchets pour absorber les odeurs.

Les sachets OdorTrap® peuvent également être utilisés à la place du filtre à charbon. Ni le filtre à charbon ni les sachets OdorTrap® ne sont nécessaires au fonctionnement.

Le compartiment prévu à cet effet contient un (1) filtre à charbon. Si vous utilisez un support OdorTrap®, il peut contenir jusqu'à trois (3) sachets OdorTrap®. Le filtre à charbon et les sachets OdorTrap® ne peuvent pas être utilisés simultanément.

Installation du filtre à charbon Litter-Robot ou du support OdorTrap®

---
