Guide d'installation du sac Globe pour Litter-Robot 5 et Pro

Apprenez comment retirer et remplacer le revêtement en caoutchouc du globe du Litter-Robot 5.

Remarque : Ne jetez pas le contrepoids et son support qui se trouvent dans l’ancien globe. Vous utiliserez ces pièces pour installer le nouveau globe.

Vous aurez besoin de :

• Tournevis cruciforme
• Tournevis plat ou outil de démontage de panneau

Retirez l'ancien sac à langer Litter-Robot 5 Globe Liner

1. Assurez-vous que l'appareil est en position Maison/Prêt.

1. Appuyez sur le bouton Marche/Arrêt pour éteindre l'appareil, puis débranchez-le.

3. Si vous avez installé la clôture ou d'autres accessoires, retirez-les du cadre.

4. Ouvrir le capot : appuyez sur les loquets situés des deux côtés du capot et maintenez-les enfoncés, puis soulevez et faites pivoter le capot jusqu’à sa position ouverte.

Remarque : Bien que cela ne soit pas indispensable, il peut être plus facile de procéder une fois le capot retiré. Pour ce faire, soulevez le capot et faites-le pivoter lentement vers l’avant jusqu’à ce qu’il se dégage du châssis situé derrière le robot. Mettez le capot de côté.

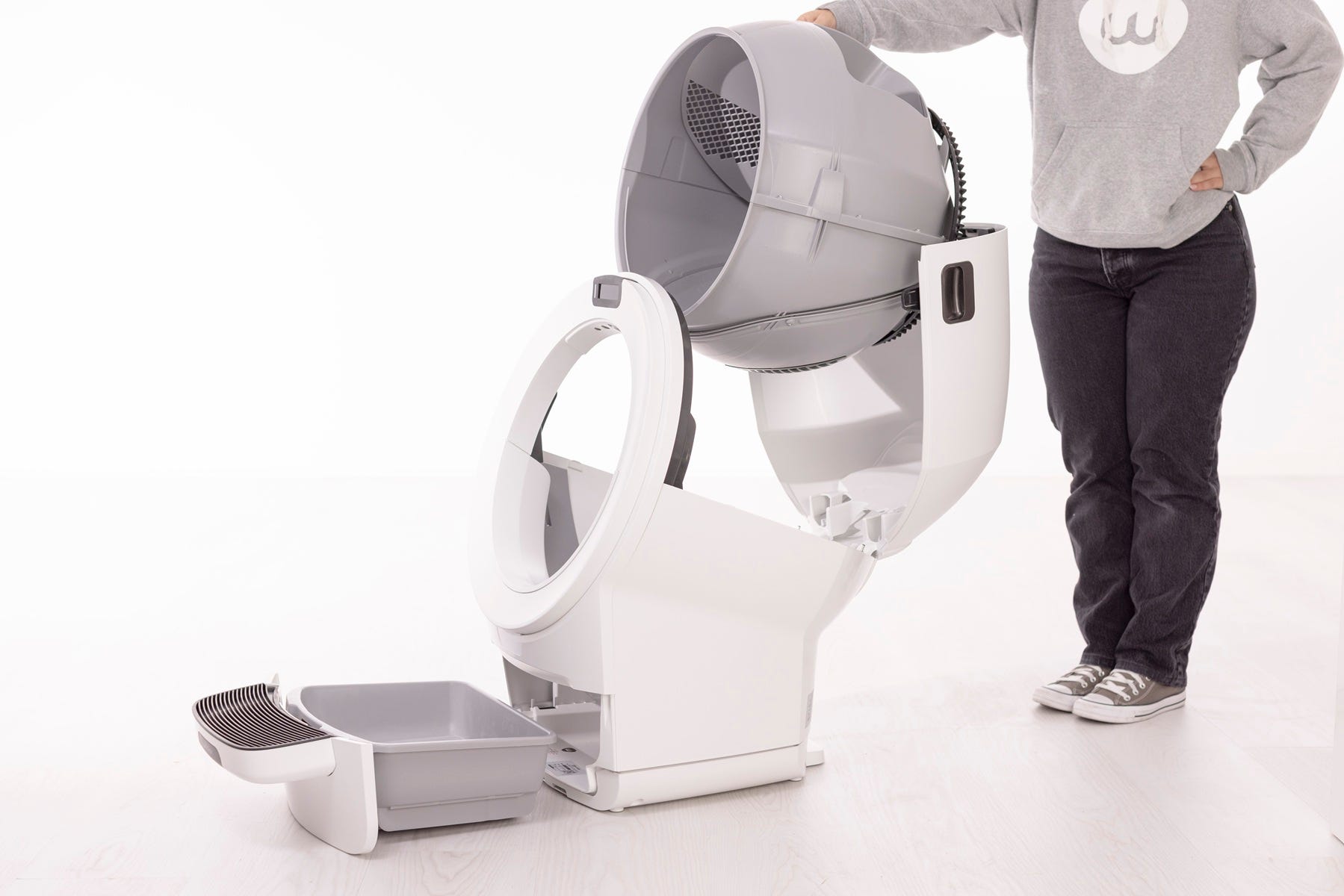

5. Retirez le globe et la clé : saisissez la poignée noire située sur le dessus du globe, soulevez-le de son socle et posez-le au sol. Attention à la clé, qui peut être tombée de l’arrière du globe.

6. Retirez les quatre (4) vis qui fixent le rail d'engrenage noir à l'arrière du globe ; mettez-les de côté.

7. Retirez la chenille noire et mettez-la de côté.

8. Retirez les sept (7) vis qui maintiennent le capuchon et le globe ensemble ; mettez-les de côté.

9. Le globe étant positionné comme indiqué, soulevez le capuchon. Il devrait alors se séparer de la partie inférieure du globe. Mettez-le de côté.

10. Retirez la doublure du globe.

11. Retirez le dispositif de retenue du poids de la doublure et mettez-le de côté.

12. Retirez le poids de la doublure. Ne le jetez pas.

Installez le nouveau sac à langer Litter-Robot 4 Globe Liner

1. Insérez le poids rond dans l'emplacement central comme indiqué (voir image). Repliez le rebord extérieur sur le bord du poids.

2. Placez le dispositif de retenue du poids sur le poids de la doublure, puis alignez les trois languettes du dispositif avec les fentes correspondantes de la doublure.

3. Placez la doublure sur la moitié inférieure du globe en alignant les trous de l'anneau extérieur de la doublure avec les bossages à vis de la partie inférieure du globe.

4. Placez le capuchon du globe sur la doublure et alignez les trous de vis avec les bossages de vis.

5. Installez les sept (7) vis Phillips pour fixer la doublure du globe entre le globe inférieur et le capuchon du globe. Ne serrez pas trop fort.

6. Posez le globe à plat (ouverture vers le bas) et remettez le rail d'engrenage en place. Notez la taille des encoches d'alignement pour une orientation correcte.

7. Fixez le rail du globe à l'arrière du globe à l'aide des quatre (4) vis Phillips. Ne serrez pas trop fort.

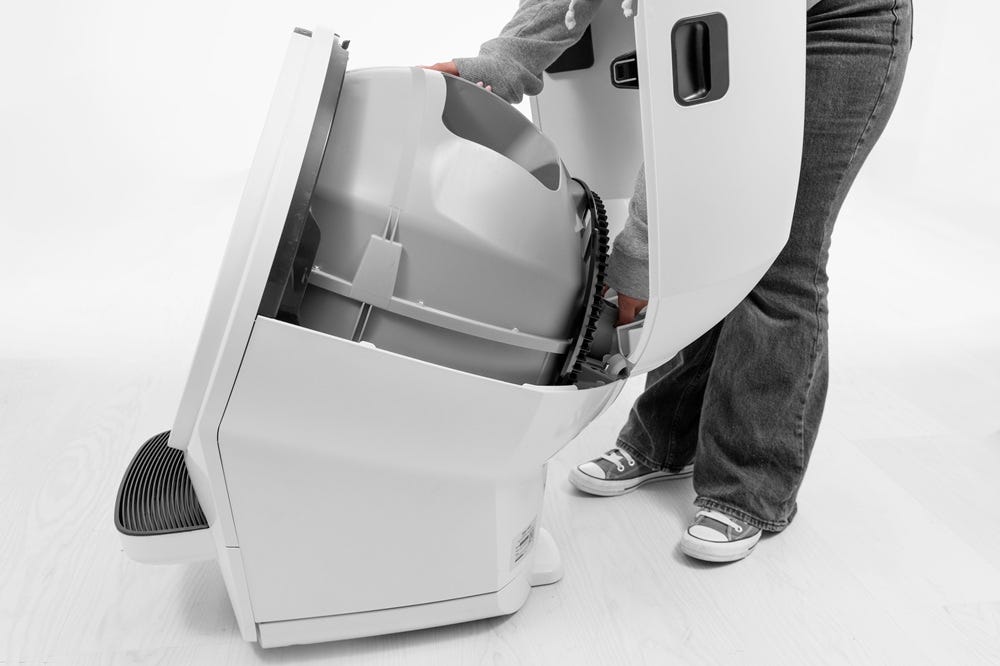

8. Remettez le globe et la clé en place :

   • Assurez-vous que la clé est insérée à l'arrière du globe. Soulevez le globe par la poignée d'une main et maintenez la clé en place de l'autre main pendant que vous reposez le globe sur son socle.

   • Assurez-vous que l'arrière du globe repose bien à plat dans son logement de roulement arrière. La grande roue dentée noire à l'arrière du globe s'alignera avec la petite roue dentée blanche dans la base.

9. Remettez le capot en place s'il a été retiré. Insérez les deux languettes arrière du capot dans les logements rectangulaires situés derrière le globe. Il vous faudra peut-être faire pivoter légèrement le capot dans un sens ou dans l'autre jusqu'à ce qu'il s'enclenche.

10. Fermez le capot : rabattez le capot sur le globe, puis appuyez dessus par le haut pour vous assurer qu’il est bien verrouillé et sécurisé.

11. Si vous le souhaitez, réinstallez la grille ou d'autres accessoires en les clipsant sur le cadre à l'entrée du globe.

12. Branchez l'appareil et mettez-le sous tension.
