Guide d'installation du moteur du Litter-Robot 5

Apprenez comment retirer et installer le moteur du Litter-Robot 5.

Outils nécessaires :

• Tournevis cruciforme

1. Assurez-vous que l'appareil est en position Maison/Prêt.

2. Appuyez sur Appuyez sur le bouton marche/arrêt pour éteindre l'appareil, puis débranchez-le.

3. Si vous avez installé la clôture ou d'autres accessoires, retirez-les du cadre.

4. Retirez le capot :

   • Maintenez les loquets situés de chaque côté du capot enfoncés, puis soulevez-le et faites-le pivoter d'environ 45° avant de le tirer vers le haut et de le retirer. Mettez le capot de côté.

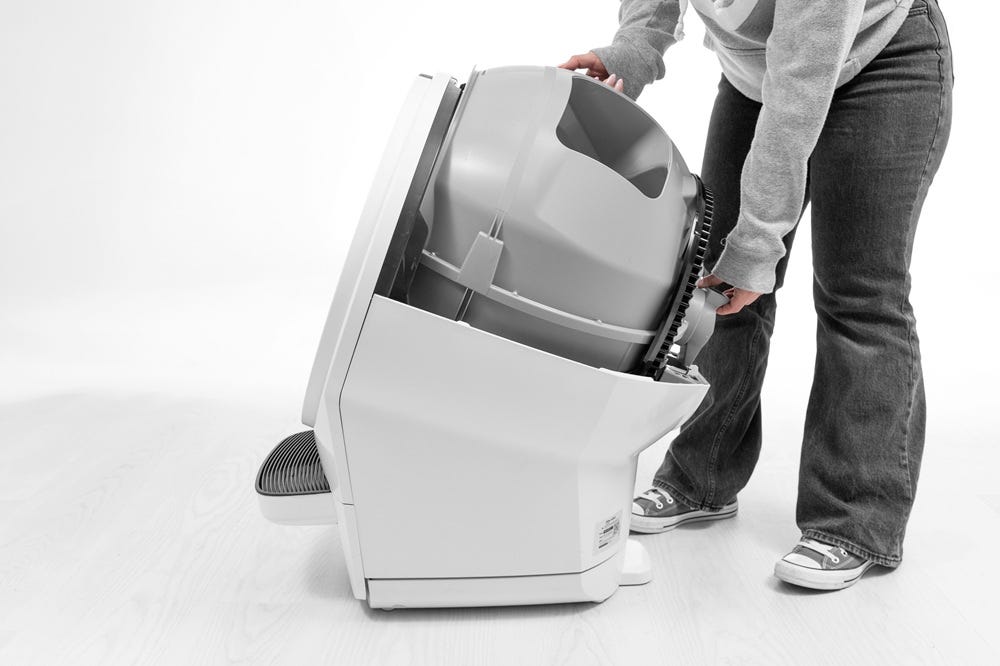

5. Retirez le globe et la clé :
   • Saisissez la poignée noire située sur le dessus du globe, soulevez-le de son socle et posez-le au sol. Attention à la clé, qui pourrait être tombée de l'arrière du globe.

6. Repérez le couvercle du moteur dans la base. À l'aide d'un tournevis cruciforme, retirez les trois (3) vis du couvercle du moteur.

7. Retirez le capot moteur.

8. Retirez le silentbloc moteur en caoutchouc et mettez-le de côté.

9. Repérez le connecteur du moteur. Maintenez les connecteurs en plastique blanc de chaque côté et écartez-les délicatement pour débrancher le moteur du faisceau de câbles. Évitez de tirer sur les fils.

10. Soulevez délicatement le moteur pour le sortir de l'appareil. Veillez à ne pas endommager le petit circuit imprimé vert.

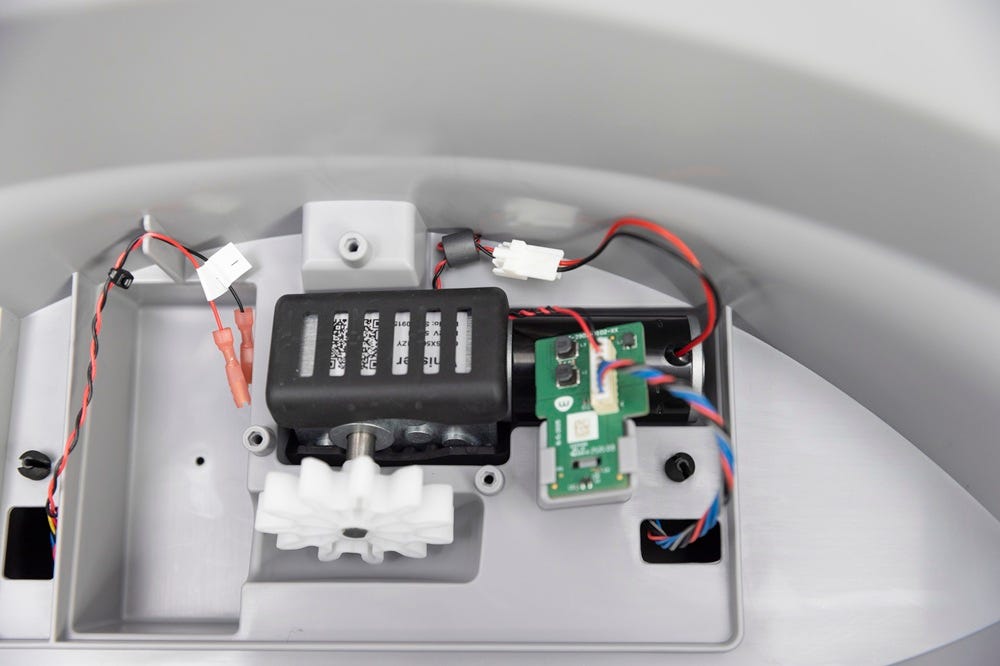

11. Installez le nouveau moteur :

    • Abaissez délicatement le moteur en position.

    • Raccordez le connecteur du fil moteur au connecteur du faisceau de câbles.

12. Vérifiez que le moteur est correctement positionné à l'intérieur de l'isolateur de moteur en caoutchouc.

13. Placez l'isolateur de moteur en caoutchouc sur le moteur.

14. Assurez-vous que le connecteur du fil du moteur ne gêne pas et n'empêche pas le couvercle de se mettre correctement en place.

15. Réinstallez le couvercle du moteur à l'aide des trois (3) vis Phillips – ne serrez pas trop fort.

16. Remettez le globe et la clé en place :
    • Assurez-vous que la clé est insérée à l'arrière du globe. Soulevez le globe par la poignée d'une main et maintenez la clé en place de l'autre main pendant que vous reposez le globe sur son socle.
    • Assurez-vous que l'arrière du globe repose bien à plat dans son logement de roulement arrière. La grande roue dentée noire à l'arrière du globe s'alignera avec la petite roue dentée blanche dans la base.

17. Remplacez le capot :
    • Insérez les deux languettes arrière du capot dans les logements rectangulaires situés derrière le globe. Il vous faudra peut-être faire pivoter légèrement le capot dans un sens ou dans l'autre jusqu'à ce qu'il s'enclenche.

• Rabattez le capot sur le globe, puis appuyez dessus par le haut pour vous assurer qu'il est bien verrouillé et sécurisé.

18. Si vous le souhaitez, réinstallez la grille ou d'autres accessoires en les clipsant sur le cadre à l'entrée du globe.

19. Rebranchez l'appareil et allumez-le.
