Guide d'installation des bandes d'étanchéité pour Litter-Robot 5 et Pro

Le Litter-Robot 5 est équipé de joints d'étanchéité à brosse qui se placent le long du globe inférieur, de la lunette et de l'orifice de collecte des déchets. Ce paquet contient tous les types de joints d'étanchéité compatibles avec le Litter-Robot 5.

Découvrez comment installer les bandes d'étanchéité Litter-Robot 5 à différents endroits de l'appareil. Ces bandes contribuent à réduire les odeurs et les fuites de déchets entre les différentes parties.

Liens rapides

Installation des bandes d'étanchéité du cadre Litter-Robot 5

Ajoutez des joints d'étanchéité sous la lunette pour limiter les fuites de débris et de déchets entre le globe et la lunette.

Outils nécessaires :

• (2) Bandes d'étanchéité de la lunette : 11,5 pouces (29,2 cm)
• Couteau à mastic ou tournevis plat (facultatif)
• ruban adhésif toilé
• alcool à friction

1. Retirez tous les accessoires (le cas échéant).

2. Retirez le cadre :
   • Saisissez le cadre au niveau des positions 11 h et 1 h, puis pressez-le et tirez-le pour le retirer. Si nécessaire, répétez cette opération près du bas du cadre jusqu'à ce qu'il se détache complètement.

3. Repérez la zone où les joints d'étanchéité seront installés sur la face inférieure de la lunette, le long du bord arrière.

4. Si des joints d'étanchéité sont déjà installés, vous devrez retirer l'ancien joint et tout résidu avant d'installer le nouveau. Pour ce faire, utilisez un couteau à mastic, un tournevis plat ou votre ongle pour soulever un coin du joint et le décoller.

• Vous pouvez également utiliser des bandes de ruban adhésif toilé robuste de 9,5 mm (⅜ pouce). Appliquez le ruban sur les résidus, frottez pour bien le faire adhérer, puis retirez-le. Répétez l'opération si nécessaire. Nettoyez les résidus restants avec de l'alcool à friction.

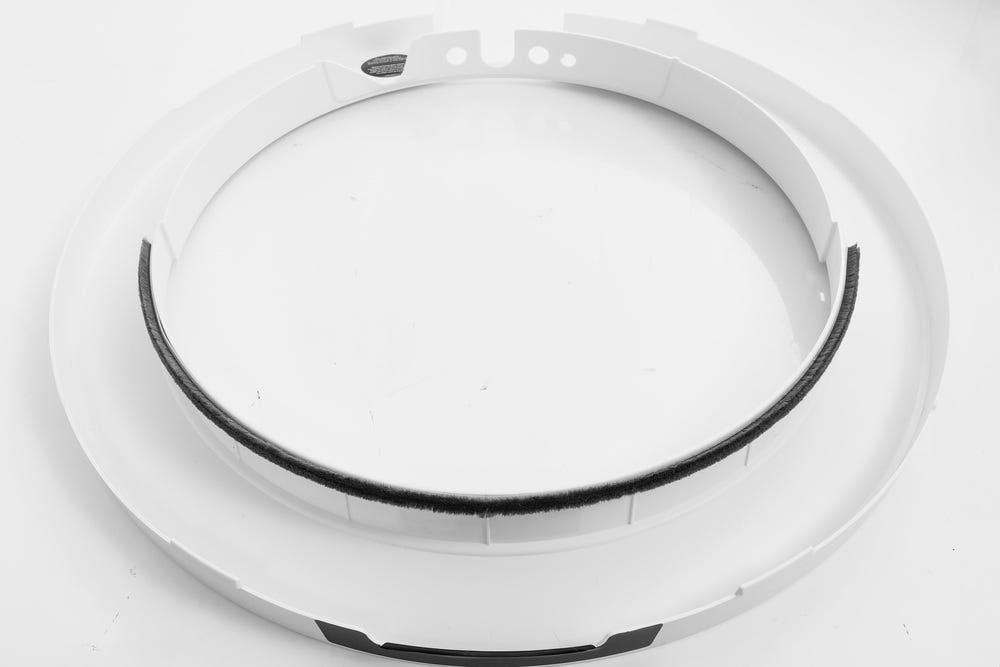

5. Retirez le film protecteur de la première bande d'étanchéité. Alignez une extrémité de la bande avec la nervure centrale et le bord de la lunette, puis appuyez pour la mettre en place.

6. Collez la partie restante de la bande d'étanchéité en maintenant le joint entre le bord et les petites nervures.

7. Répétez l'opération pour la deuxième bande d'étanchéité :
   • Retirez le film protecteur adhésif et placez une extrémité de la bande à côté de la précédente, puis suivez le bord pour coller la partie restante de la bande d'étanchéité.

8. Remplacez la lunette :
   • Alignez le cadre de manière à ce que la découpe épouse parfaitement l'écran du panneau de commande. Placez une main de chaque côté du cadre, près des crochets, comme indiqué.
   • Appuyez sur le bord extérieur de la lunette vers l'intérieur, en descendant de chaque côté jusqu'à ce que la lunette s'enclenche complètement.
   • Assurez-vous que le petit clip (flèche VERTE) se trouve sous l'écran LCD.

• Assurez-vous que la lunette est correctement installée. Les quatre clips doivent être enclenchés (voir ci-dessous).

9. Notez que les bandes d'étanchéité peuvent être légèrement visibles derrière le bord inférieur de la lunette.

Installation des joints d'étanchéité du port de déchets inférieur du Litter-Robot 5

Ajoutez des joints d'étanchéité à l'orifice d'évacuation inférieur pour aider à réduire les odeurs.

Outils nécessaires :

• (2) bandes d'étanchéité latérales : 10,25 pouces (26 cm)

• (1) bande d'étanchéité avant de 14,4 pouces (36,6 cm)

• (1) joint d'étanchéité arrière : 13,5 pouces (34,3 cm)

• Table ou boîte d'au moins 34,3 cm (13,5 pouces) de hauteur

• Couteau à mastic ou tournevis plat (facultatif)

• ruban adhésif toilé

• alcool à friction

1. Assurez-vous que l'appareil est en position Maison/Prêt.

1. Appuyez sur le bouton Marche/Arrêt pour éteindre l'appareil, puis débranchez-le.

3. Si vous avez installé la clôture ou d'autres accessoires, retirez-les du cadre.

4. Retirez le capot :

   • Appuyez sur les loquets situés des deux côtés du capot et maintenez-les enfoncés, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.

• Tout en soulevant le capot, faites-le pivoter lentement vers l'avant jusqu'à ce qu'il se dégage du châssis situé derrière le robot. Mettez le capot de côté.

5. Retirez le globe et la clé :

   • Saisissez la poignée noire située sur le dessus du globe, soulevez-le de son socle et posez-le au sol. Attention à la clé, qui pourrait être tombée de l'arrière du globe.

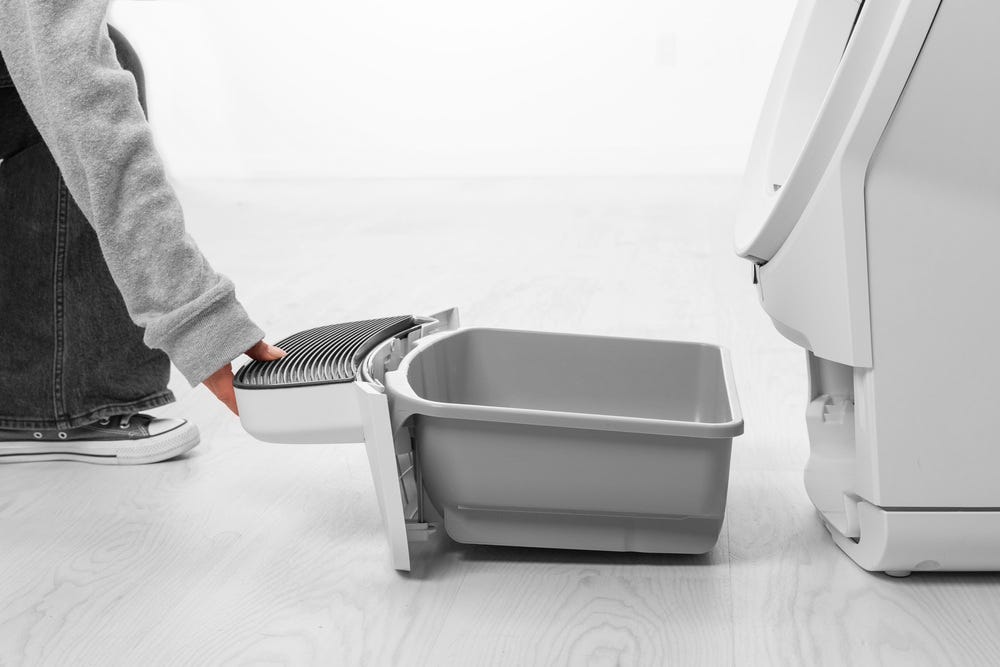

6. Retirez le tiroir à déchets de la base et mettez-le de côté.

7. À l'aide d'une table ou d'une boîte d'au moins 13,5 pouces (34,3 cm) de haut, retournez l'ensemble de base et placez-le sur la table ou la boîte de manière à ce que la lunette dépasse du bord.

8. Repérez les anciens joints d'étanchéité de l'orifice d'évacuation inférieur. Utilisez un couteau à mastic, un tournevis plat ou votre ongle pour soulever le coin d'un joint et retirez les quatre (4) joints.

9. Pour garantir l'adhérence des nouveaux joints d'étanchéité à la base, retirez toute poussière et les résidus des anciens joints. Utilisez pour cela des bandes de ruban adhésif résistant de 9,5 mm (⅜ pouce). Appliquez le ruban sur les résidus, frottez pour bien le faire adhérer, puis retirez-le. Répétez l'opération autour de l'orifice. Nettoyez les résidus restants avec de l'alcool à friction.

10. Remplacez d'abord les (2) bandes d'étanchéité latérales (celles-ci mesurent 10,25 pouces (26 cm) de long) :
    • Décollez le film protecteur adhésif de la première bande adhésive.
    • Commencez par l'arrière et placez la bande vers l'avant en suivant le repère. Passez votre doigt plusieurs fois sur la bande en appuyant fermement pour assurer une bonne adhérence.
    • Répétez l'opération avec l'autre bande d'étanchéité latérale.

11. Passez ensuite à la bande d'étanchéité arrière, qui mesure 34,3 cm (13,5 pouces). Placez-la devant le repère de positionnement. Appuyez fermement avec le doigt à plusieurs reprises sur la bande pour assurer une bonne adhérence.

12. Passez ensuite à la bande d'étanchéité avant, longue de 36,6 cm (14,4 pouces) et comportant de petites encoches sur un côté. Placez-la entre les repères de la bande d'étanchéité, les encoches orientées vers l'extérieur. Appuyez fermement avec le doigt à plusieurs reprises sur la bande pour assurer une bonne adhérence.

13. Placez l'ensemble de base à la verticale sur le sol.

14. Remettez le globe et la clé en place :
    • Assurez-vous que la clé est insérée à l'arrière du globe. Soulevez le globe par la poignée d'une main et maintenez la clé en place de l'autre main pendant que vous reposez le globe sur son socle.
    • Assurez-vous que l'arrière du globe repose bien à plat dans son logement de roulement arrière. La grande roue dentée noire à l'arrière du globe s'alignera avec la petite roue dentée blanche dans la base.

15. Remplacez le capot :
    • Insérez les deux languettes arrière du capot dans les logements rectangulaires situés derrière le globe. Il vous faudra peut-être faire pivoter légèrement le capot dans un sens ou dans l'autre jusqu'à ce qu'il s'enclenche.

• Rabattez le capot sur le globe, puis appuyez dessus par le haut pour vous assurer qu'il est bien verrouillé et sécurisé.

16. Remettez le tiroir à déchets dans son logement.

17. Si vous le souhaitez, réinstallez la grille ou tout autre accessoire en les clipsant sur le cadre à l'entrée du globe.

18. Branchez l'appareil et mettez-le sous tension.

Installation des joints d'étanchéité du port de déchets supérieur du Litter-Robot 5

Ajoutez des joints d'étanchéité à l'orifice d'évacuation supérieur pour aider à réduire les odeurs.

Outils nécessaires :

• (1) bande d'étanchéité avant : 13,5 pouces (34,3 cm)
• (2) bandes d'étanchéité latérales : 6 pouces (15,25 cm)
• (1) joint d'étanchéité arrière : 12 pouces (30,5 cm)
• Couteau à mastic ou tournevis plat (facultatif)
• ruban adhésif toilé
• alcool à friction

1. Assurez-vous que l'appareil est en position Maison/Prêt.

2. Appuyez sur le bouton Marche/Arrêt pour éteindre l'appareil, puis débranchez-le.

3. Si vous avez installé une clôture ou d'autres accessoires, retirez-les du cadre.

4. Retirez le capot :

   • Appuyez sur les loquets situés des deux côtés du capot et maintenez-les enfoncés, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.

• Tout en soulevant le capot, faites-le pivoter lentement vers l'avant jusqu'à ce qu'il se dégage du châssis situé derrière le robot. Mettez le capot de côté.

5. Retirez le globe et la clé :

   • Saisissez la poignée noire située sur le dessus du globe, soulevez-le de son socle et posez-le au sol. Attention à la clé, qui pourrait être tombée de l'arrière du globe.

6. Repérez les anciens joints d'étanchéité de l'orifice d'évacuation supérieur dans la base. Utilisez un couteau à mastic, un tournevis plat ou votre ongle pour soulever le coin d'un joint et retirez les quatre (4) joints.

7. Pour garantir l'adhérence des nouveaux joints d'étanchéité à la base, retirez toute poussière et les résidus des anciens joints. Utilisez pour cela des bandes de ruban adhésif résistant de 9,5 mm (⅜ pouce). Appliquez le ruban sur les résidus, frottez pour bien le faire adhérer, puis retirez-le. Répétez l'opération autour de l'orifice. Nettoyez les résidus restants avec de l'alcool à friction.

8. Commencez par remplacer la bande d'étanchéité avant, d'une longueur de 34,3 cm (13,5 pouces). Retirez le film protecteur de la bande et placez-la le long du repère intérieur. Appuyez fermement avec le doigt à plusieurs reprises pour assurer une bonne adhérence.

9. Ensuite, remplacez les deux bandes d'étanchéité latérales, d'une longueur de 15,25 cm (6 pouces). Placez-les immédiatement contre la bande d'étanchéité avant, le long du renfoncement intérieur. Appliquez une pression ferme sur la bande pour assurer son adhérence.

10. Enfin, remettez en place le joint d'étanchéité arrière, d'une longueur de 30,5 cm (12 pouces). Appliquez une pression ferme le long du joint pour assurer son adhérence.

11. Remettez le globe et la clé en place :

    • Assurez-vous que la clé est insérée à l'arrière du globe. Soulevez le globe par la poignée d'une main et maintenez la clé en place de l'autre main pendant que vous reposez le globe sur son socle.

    • Assurez-vous que l'arrière du globe repose bien à plat dans son logement de roulement arrière. La grande roue dentée noire à l'arrière du globe s'alignera avec la petite roue dentée blanche dans la base.

12. Remplacez le capot :

    • Insérez les deux languettes arrière du capot dans les logements rectangulaires situés derrière le globe. Il vous faudra peut-être faire pivoter légèrement le capot dans un sens ou dans l'autre jusqu'à ce qu'il s'enclenche.

• Faites pivoter le capot vers le bas au-dessus du globe et appuyez dessus par le haut pour vous assurer qu'il est bien verrouillé et sécurisé.

13. Si vous le souhaitez, réinstallez la grille ou tout autre accessoire en les clipsant sur le cadre à l'entrée du globe.

14. Branchez l'appareil et mettez-le sous tension.

15. Effectuez deux cycles de nettoyage pour vérifier que les nouveaux joints d'étanchéité ne se soulèvent pas. Observez la rotation de l'orifice de vidange au-dessus de la zone de l'orifice d'évacuation des déchets : si les joints n'adhèrent pas correctement, ils pourraient être soulevés par la rotation du globe et provoquer une erreur de surcharge ou de positionnement du globe.
