Guide de montage et de démontage du tiroir à déchets Litter-Robot 5

Le tiroir à déchets du Litter-Robot 5 est conçu pour être facilement retiré, nettoyé et remonté. Suivez les étapes ci-dessous pour monter et démonter correctement le tiroir à déchets.

Avant de commencer

Pièces requises

• corps de tiroir à déchets
• façade et marche du tiroir à déchets
• Revêtement pour bac à déchets

Assemblage du tiroir à déchets

1. Retirez le corps du tiroir à déchets de l'appareil.

2. Le tiroir à déchets comporte deux fentes d'alignement qui correspondent aux deux crochets d'alignement situés sur la marche.

3. Placez le corps du tiroir à l'envers sur une surface plane, comme une table. Glissez les montants dans les logements du tiroir à déchets.

4. Insérez les ergots situés sur le corps du tiroir dans les poches d'assemblage sur la façade du tiroir.

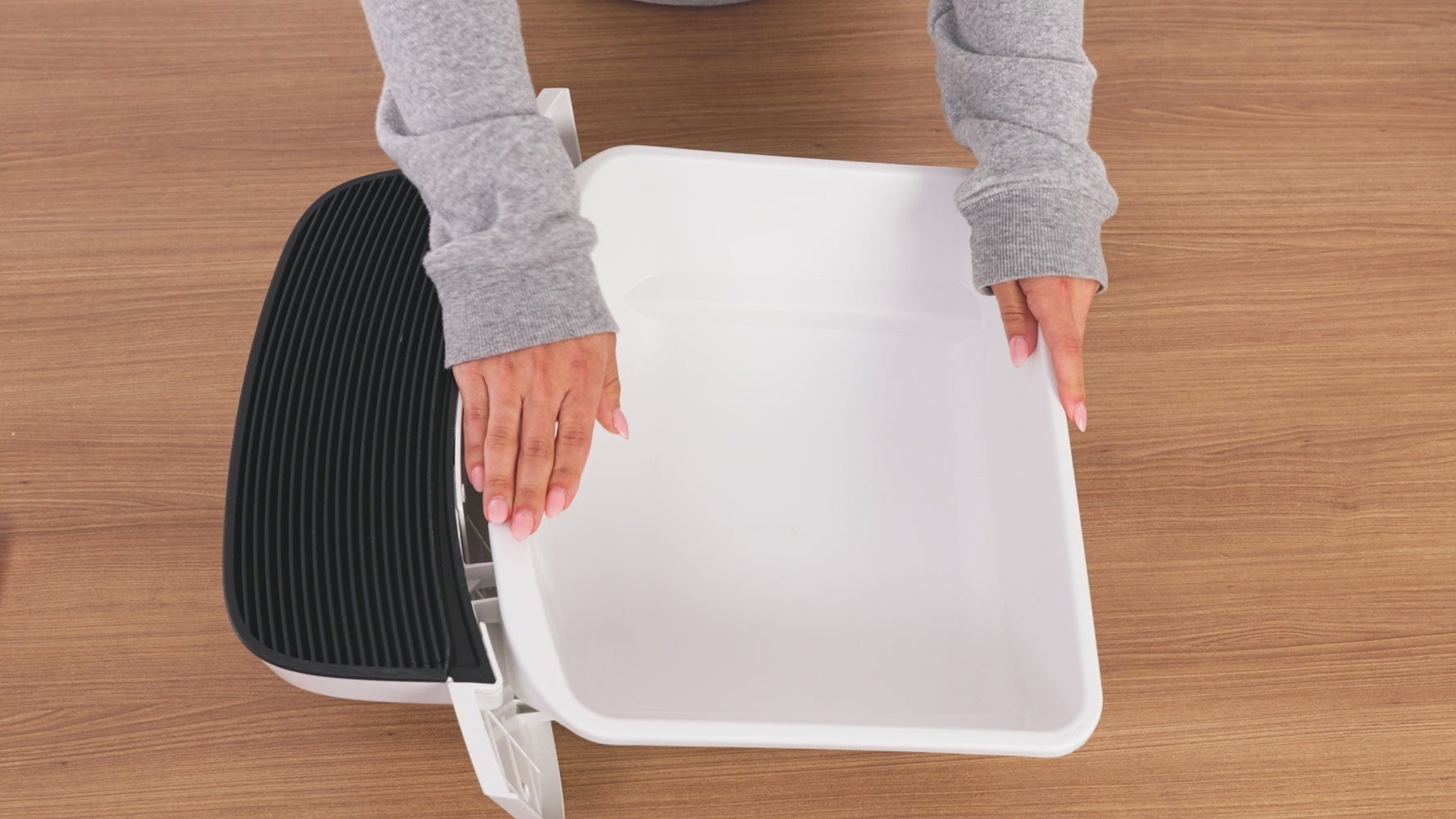

5. Tout en maintenant les ergots en place, retournez le tiroir de façon à ce qu'il soit à l'endroit. Appuyez légèrement sur le corps du tiroir jusqu'à entendre ou sentir les deux ergots s'enclencher.

6. Insérez le revêtement du tiroir et lissez-le bien contre les côtés et le fond pour vous assurer que l'indicateur de tiroir plein (DFI) fonctionne correctement.

7. Réinsérez le tiroir et appuyez brièvement sur le bouton Annuler.


Assemblage réussi : Le tiroir à déchets doit glisser facilement dans la base, la marche étant solidement fixée et le sac correctement installé.

Démontage du tiroir à déchets

1. Pour retirer la marche du corps du tiroir, appuyez sur les deux « doigts » du tiroir vers l'intérieur, un côté à la fois, pour déverrouiller les deux crochets des fentes.



Remarque : Vous aurez peut-être besoin d'un tournevis plat pour dégager le crochet de sa fente.
