Litter-Robot EVO : Montage et démontage

Le Litter-Robot est conçu de manière modulaire pour simplifier le dépannage et la maintenance. Nous allons vous montrer comment démonter le Litter-Robot EVO pour accéder à certaines zones et effectuer la maintenance courante.

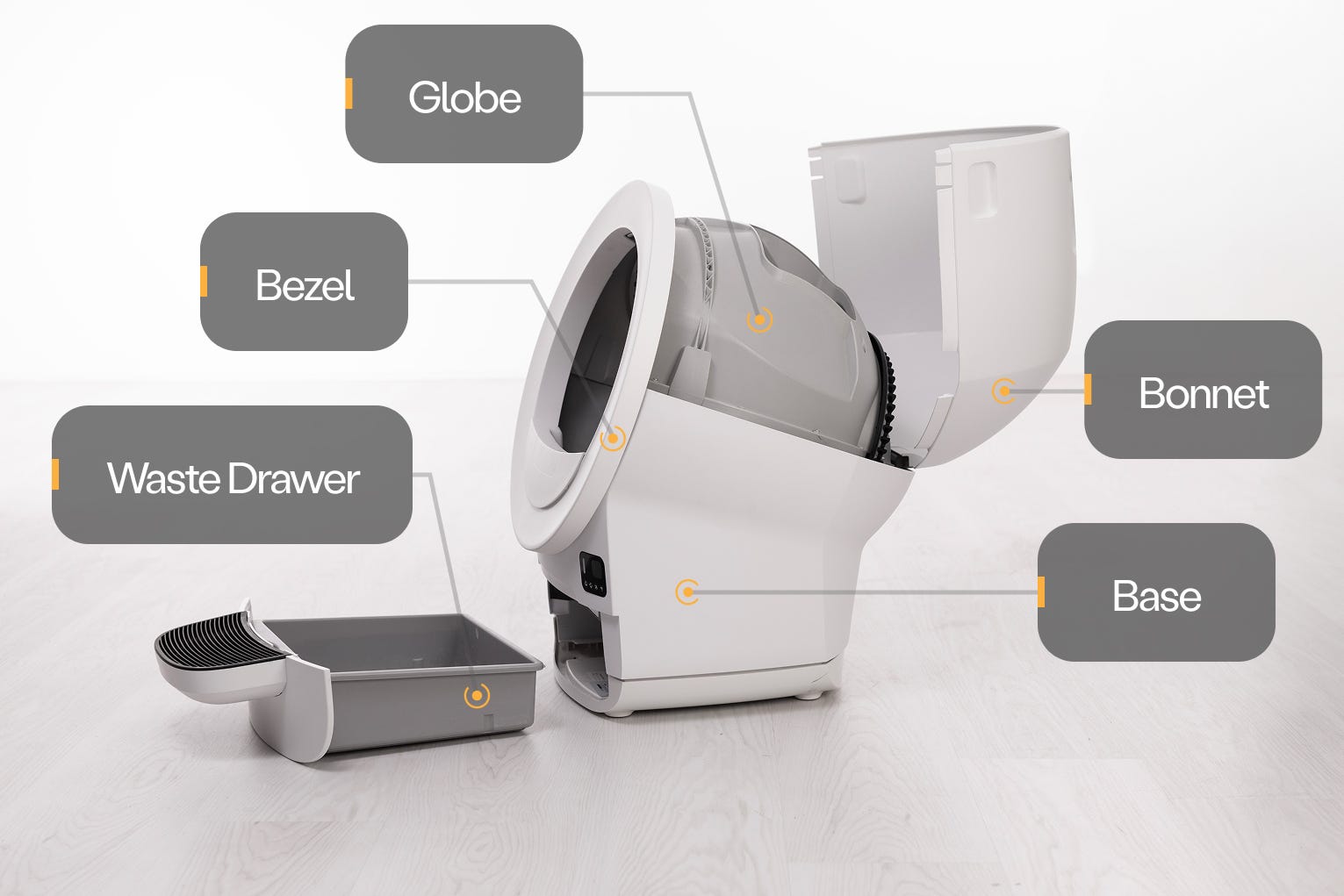

Le Litter-Robot EVO se compose de quatre éléments principaux : la base, le globe, le tiroir à déchets et le couvercle. La lunette se clipse sur le globe.

Vous trouverez le panneau de commande et l'écran LCD sur le côté droit de la base.

Il existe deux types de pressions sur les boutons : une pression courte et une pression longue de 3 secondes.

Ces deux types de boutons activent différentes fonctionnalités de votre Litter-Robot. Veuillez en tenir compte lors de l'activation des fonctions ou du dépannage.

Bon nombre de ces fonctionnalités sont également disponibles via l'application Whisker.

Démontage

Voici comment démonter correctement le Litter-Robot EVO.

Préparation

1. Assurez-vous que l'appareil est en position Maison .
2. Appuyez sur le bouton Marche/Arrêtpour éteindre l'appareil, puis débranchez-le de la prise murale.




Retirer le capot

1. Utilisez les poignées situées de chaque côté du capot pour le soulever et le faire pivoter vers le haut. Retirez le capot et mettez-le de côté.




Retirer le globe

1. Soulevez le globe de son socle en le tenant par la nervure située en haut de l'ouverture et posez-le à proximité, au sol. Vous aurez ainsi accès au socle.



2. Si vous deviez remplacer le socle, c'est à ce moment-là que vous retireriez le nouveau socle de sa boîte et le placeriez à l'endroit souhaité, près d'une prise de courant.

   1. La nouvelle base, qui possède un nouveau numéro de série, devra être enregistrée dans l'application Whisker.

   2. Ouvrez l'application Whisker et suivez les instructions d'installation. Une fois l'installation terminée, votre Litter-Robot EVO nouvellement installé apparaîtra comme un nouveau robot dans l'application Whisker.

   3. Supprimez votre ancien robot : dans l’application Whisker, sélectionnez votre ancien robot Litter-Robot sur le tableau de bord, appuyez sur l’icône des paramètres (engrenage) en haut à droite, appuyez sur Supprimer le robot, puis appuyez sur Oui.

Retirer la lunette

1. Si vous devez retirer la lunette du globe, placez fermement une main sur le globe et l'autre sur le dessus de la lunette.





2. Appliquez une pression uniforme sur la lunette et tirez-la pour la séparer du globe.


3. La lunette devrait se détacher facilement en exerçant une légère pression.

Démontage du tiroir à déchets

Pour retirer la marche du corps du tiroir :

1. Retournez le tiroir à déchets.

2. Tout en maintenant le tiroir immobile, tirez la façade vers le haut et éloignez -la du tiroir. Faites glisser fermement les crochets vers le haut et vers l'extérieur pour les décrocher des deux côtés du tiroir.

3. Continuez à tirer vers le haut et vers l'extérieur pour séparer complètement les deux pièces.

---

Assemblée

Voici comment réassembler Litter-Robot EVO.

Installation du cadre

1. Pour remplacer la lunette, repérez la nervure située en haut du globe et assurez-vous qu'elle s'aligne avec la rainure de la lunette.





2. Une fois l'alignement effectué, enclenchez fermement la lunette en haut, sur les côtés et en bas du globe.





3. S'il est correctement installé, il ne devrait pas se détacher lorsqu'on tire légèrement sur ses bords.

Installation du globe

1. Pour installer le globe, tenez-le par la nervure située en haut de l'ouverture et placez-le dans le socle.




2. Lors de l'installation du globe, veillez à orienter l'orifice d'évacuation des eaux usées vers le haut afin de garantir que le globe soit proche de sa position initiale.





3. Assurez-vous que l'extrémité du globe est correctement alignée avec le support de retenue à l'arrière de l'appareil et que l'engrenage se trouve dans le rail.





   1. Assurez-vous que le globe est correctement positionné : l’extrémité cylindrique doit être alignée directement sous le support de fixation à l’arrière de la base.

   2. Si le globe ne tourne pas après le remontage et le lancement d'un cycle, vérifiez l'alignement et remettez le globe en place.

Installation du capot

1. Remettez le capot en place en alignant la languette située à l'arrière du capot avec la fente de la charnière du capot.



2. En exerçant une légère pression sur les côtés, abaissez le capot pour qu'il épouse la forme du globe. Cela permettra d'assurer un bon alignement des loquets du capot dans leur base.

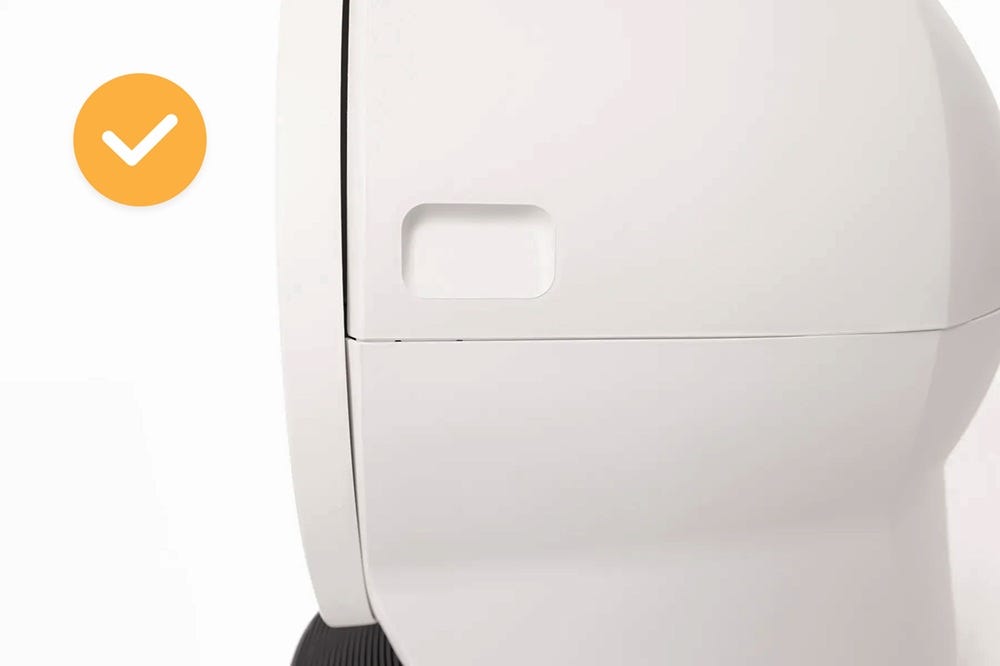

3. Appuyez sur le capot près des poignées latérales pour vous assurer qu'il est bien enclenché et qu'il est bien fixé.




Assemblage du tiroir à déchets

1. Retirez le corps du tiroir à déchets de l'appareil.

2. Placez le corps du tiroir sur le bord d'une table et insérez les deux crochets et les deux languettes situés sur la façade du tiroir dans les fentes prévues à cet effet.

3. Maintenez fermement le corps du tiroir en place tout en appuyant sur la marche et la façade du tiroir jusqu'à ce qu'ils s'enclenchent.

4. Vérifiez que les deux crochets situés de chaque côté du bas du tiroir sont bien insérés.



5. Vérifiez que les deux boutons-pression centraux de chaque côté du tiroir (là où le corps du tiroir se fixe à la façade) sont bien en place dans les fentes prévues à cet effet.

   1. Si le bouton-pression central n'est pas visiblement inséré dans la fente, appuyez plus fort sur les languettes situées au bas du tiroir jusqu'à ce qu'elles soient complètement insérées.

Remarque : Une fois correctement assemblée, la façade du tiroir dépassera légèrement du bord du corps du tiroir.

Installation du revêtement du bac à déchets

Le Litter-Robot EVO est livré avec un lot gratuit de sacs poubelle sur mesure. Ces sacs sont conçus spécifiquement pour tous les modèles Litter-Robot, mais un sac poubelle de 30 à 49 litres (10 à 13 gallons) peut également convenir.

Pour des mesures de remplissage de tiroir plus précises et une expérience sans faille, incluant des cordons de serrage pour une élimination facile, nous recommandons fortement l'utilisation des sacs poubelle Litter-Robot .

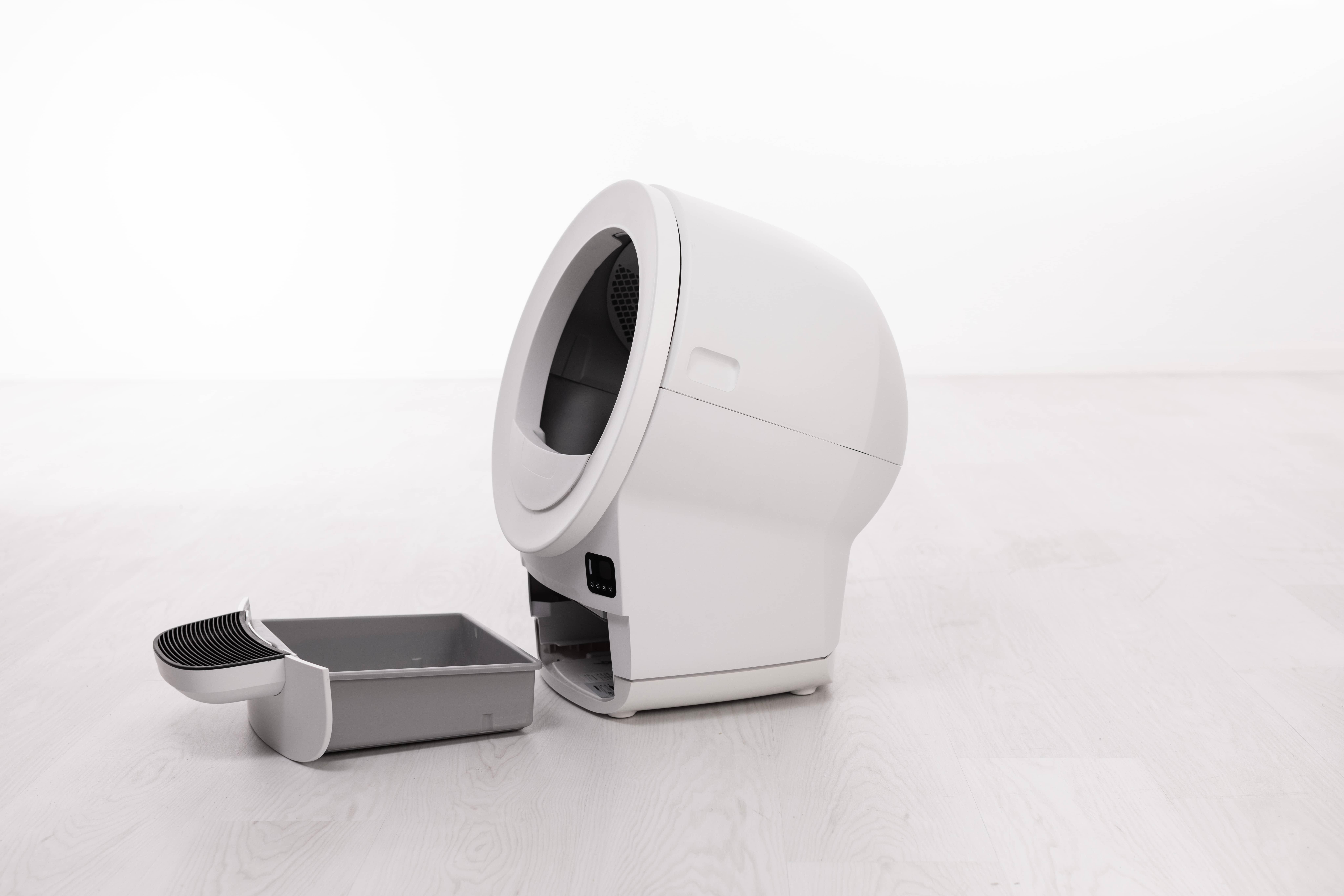

1. Pour installer un nouveau sac poubelle, vous devrez retirer le tiroir du Litter-Robot. Il suffit de saisir le marchepied et de faire glisser le tiroir jusqu'à ce qu'il soit complètement sorti de l'appareil.



2. Prenez maintenant votre nouveau sac poubelle et ouvrez-le complètement.
3. Rabattez les bords du sac ou de la doublure du tiroir à déchets sur le rebord du tiroir à déchets.



Litter-Robot EVO est équipé d'un indicateur de tiroir plein (« DFI ») qui vous avertira une fois le tiroir plein.

Les sacs étirés ou non bien aplatis peuvent fausser la détection du niveau de remplissage du tiroir.

Veillez à ce que le sac soit bien plaqué contre les parois latérales et le fond du tiroir.

4. Avant de réinstaller le tiroir à déchets, vérifiez que l'intérieur de la base ne présente aucune obstruction, comme des fils électriques ou des emballages.

5. Enfin, repoussez le tiroir dans le meuble.



Installation de la clôture

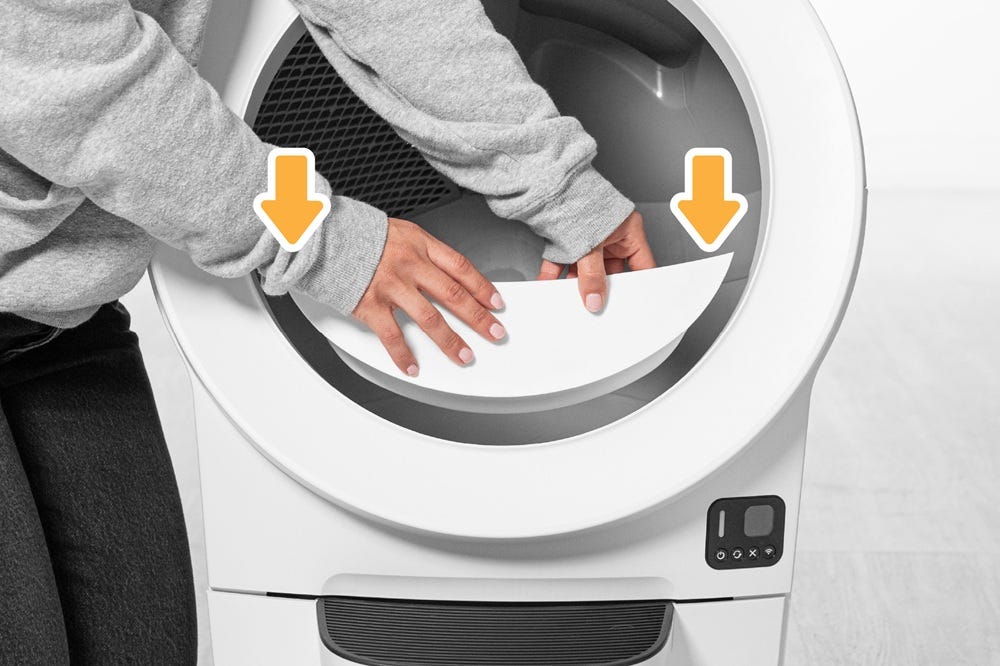

1. La barrière est conçue pour se fixer à la lunette et tourner avec le globe au fil de son cycle.

2. Pour l'installer, appuyez verticalement des deux côtés jusqu'à ce que la barrière s'enclenche.

3. Si l'appareil est sous tension, appuyez brièvement sur le bouton Annuler pour remettre à zéro les capteurs de poids.

4. Sinon, branchez l'appareil et allumez-le.

---

Filtre à charbon

Le Litter-Robot EVO est équipé d'un filtre à charbon installé à l'extérieur du globe. Lorsque le globe est en position « Accueil », le filtre se trouve directement au-dessus du tiroir à déchets pour absorber les odeurs.

Les sachets OdorTrap® peuvent également être utilisés à la place du filtre à charbon. Ni le filtre à charbon ni les sachets OdorTrap® ne sont nécessaires au fonctionnement.

Le compartiment prévu à cet effet contient un (1) filtre à charbon. Si vous utilisez un support OdorTrap®, il peut contenir jusqu'à trois (3) sachets OdorTrap®. Le filtre à charbon et les sachets OdorTrap® ne peuvent pas être utilisés simultanément.

• Installation du porte-filtre à charbon ou du porte-OdorTrap®

---
