Guide d'installation du moteur du Litter-Robot EVO

Apprenez comment retirer et installer le moteur Litter-Robot EVO grâce à notre guide de remplacement officiel étape par étape.

Outils nécessaires :

• Tournevis cruciforme

1. Assurez-vous que l'appareil est en position Maison/Prêt.

2. Appuyez sur le bouton Marche/Arrêt pour éteindre l'appareil, puis débranchez-le.

3. Retirez le capot : utilisez les poignées situées de chaque côté du capot pour le soulever et le faire pivoter vers le haut. Retirez le capot et mettez-le de côté.

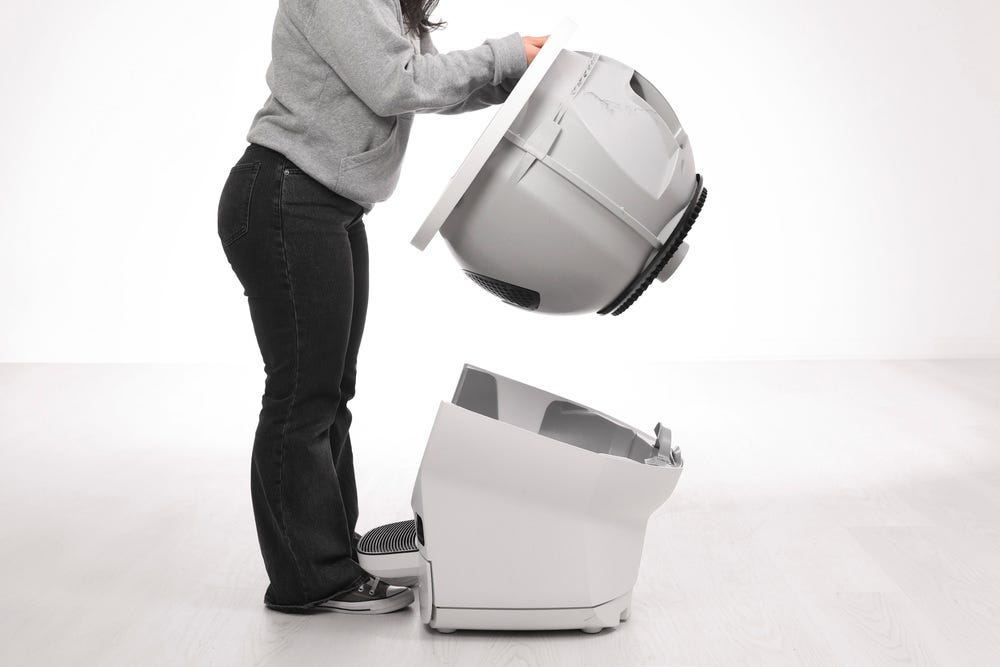

4. Retirez le globe : soulevez-le de son socle en le tenant par la nervure située en haut de son ouverture et posez-le à proximité, au sol. Vous aurez ainsi accès au socle.

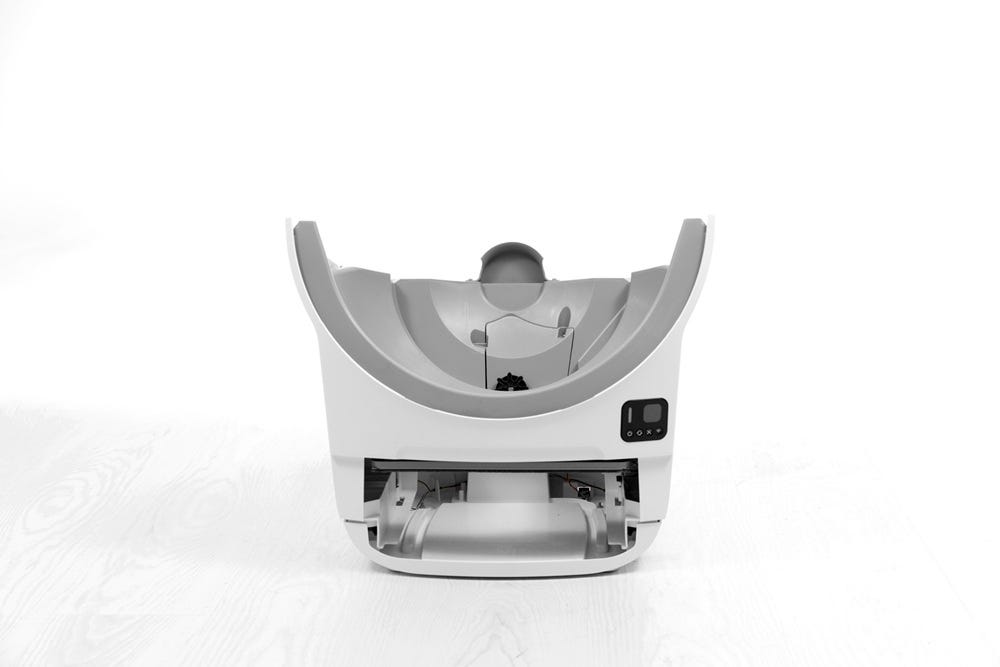

5. Retirez le tiroir à déchets de la base et mettez-le de côté.

6. Repérez le couvercle du moteur dans la base. À l'aide d'un tournevis cruciforme, retirez les trois (3) vis du couvercle du moteur.

7. Retirez le capot moteur.



8. Placez la base sur une table, l'ouverture du tiroir à déchets orientée vers le haut. Repérez le connecteur du fil du moteur et débranchez-le du faisceau de câbles.

9. Soulevez délicatement le moteur pour le sortir de l'appareil. Retirez l'isolateur de moteur en caoutchouc et mettez-le de côté.

10. Installation du nouveau moteur : Placez les deux silentblocs en caoutchouc sur le moteur. Abaissez délicatement le moteur en position, en vérifiant que le moteur et les silentblocs sont bien en place dans leur logement.

    • Assurez-vous que le connecteur du fil du moteur passe par l'ouverture et qu'il est accessible depuis l'ouverture du tiroir.

11. Raccordez le connecteur du fil moteur au faisceau de câbles principal.

12. Installez le couvercle du moteur avec trois (3) vis.

13. Remettre le globe en place : Tenez le globe par le bord de la lunette et faites-le glisser dans sa base.

14. Assurez-vous que l'arrière du globe soit bien positionné dans le logement du roulement arrière.

15. La grande roue dentée noire située à l'arrière du globe s'alignera avec la petite roue dentée noire située à la base.

16. Remettez le capot en place en alignant la languette située à l'arrière du capot avec la fente de la charnière du capot.

• En exerçant une légère pression sur les côtés, abaissez le capot pour qu'il épouse la forme du globe. Cela permettra d'assurer un bon alignement des loquets du capot dans leur base.

• Vérifiez que les deux rainures de chaque côté de la base sont correctement alignées et qu'il n'y a pas d'espace entre le capot et la base.

Incorrect:

Correct:

17. Rebranchez l'appareil et allumez-le.
