Guide de montage et de démontage du tiroir à déchets Litter-Robot EVO

Le tiroir à déchets Litter-Robot EVO est conçu pour un montage, un démontage et un nettoyage faciles. Suivez les étapes ci-dessous pour fixer et démonter correctement les composants du tiroir à déchets.

Avant de commencer

Pièces requises

• corps de tiroir à déchets
• façade et marche du tiroir à déchets
• Revêtement pour bac à déchets

Assemblage du tiroir à déchets

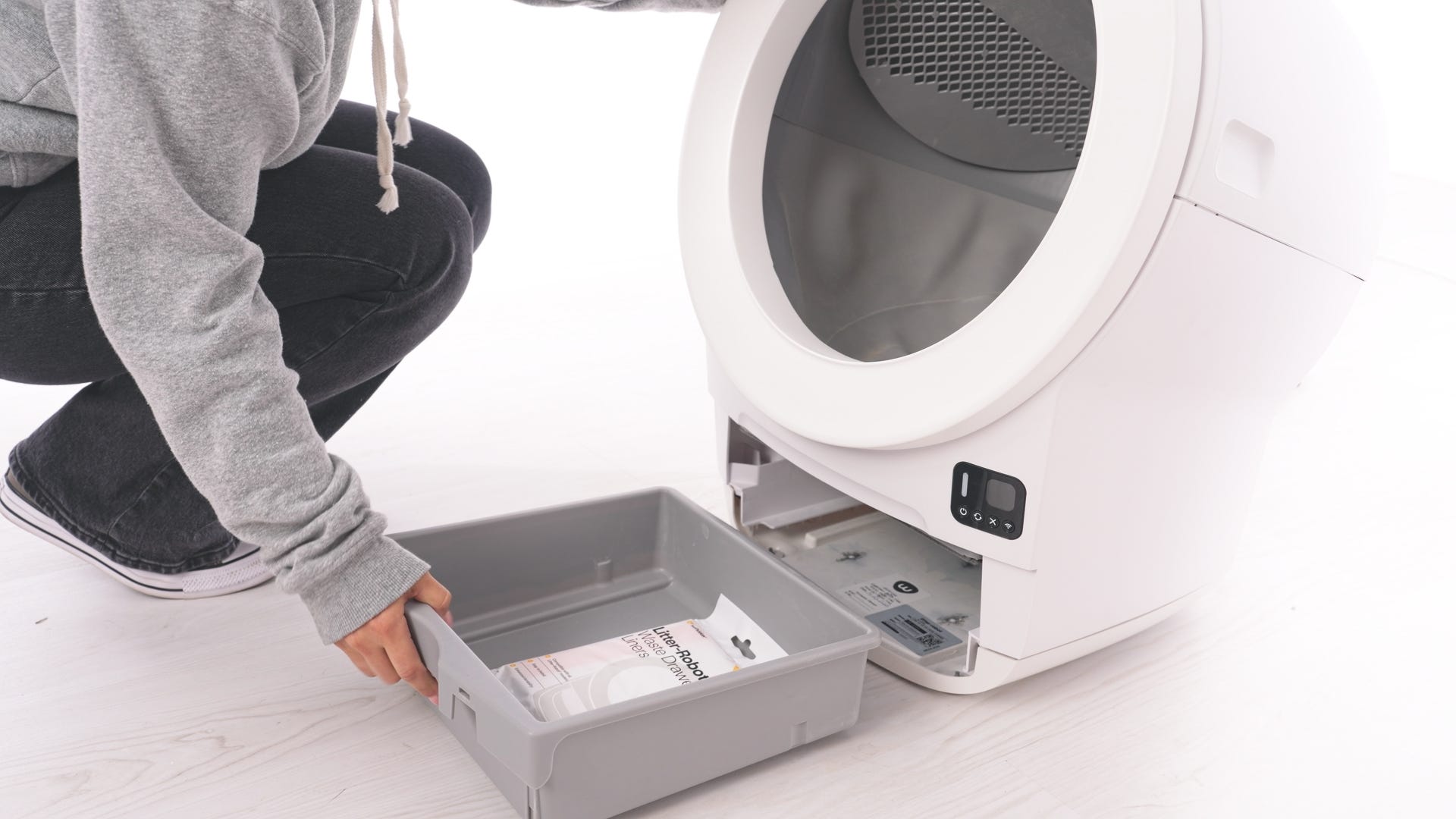

1. Retirez le corps du tiroir à déchets de l'appareil.

2. Placez le corps du tiroir sur le bord d'une table et insérez les deux crochets et les deux languettes situés sur la façade du tiroir dans les fentes prévues à cet effet.

3. Maintenez fermement le corps du tiroir en place tout en appuyant sur la marche et la façade du tiroir jusqu'à ce qu'ils s'enclenchent.

4. Vérifiez que les deux crochets situés de chaque côté du bas du tiroir sont bien insérés.



5. Vérifiez que les deux boutons-pression centraux de chaque côté du tiroir (là où le corps du tiroir se fixe à la façade) sont bien en place dans les fentes prévues à cet effet.

   1. Si le bouton-pression central n'est pas visiblement enclenché dans la fente, appuyez plus fort sur les languettes situées au bas du tiroir jusqu'à ce qu'elles soient complètement insérées.

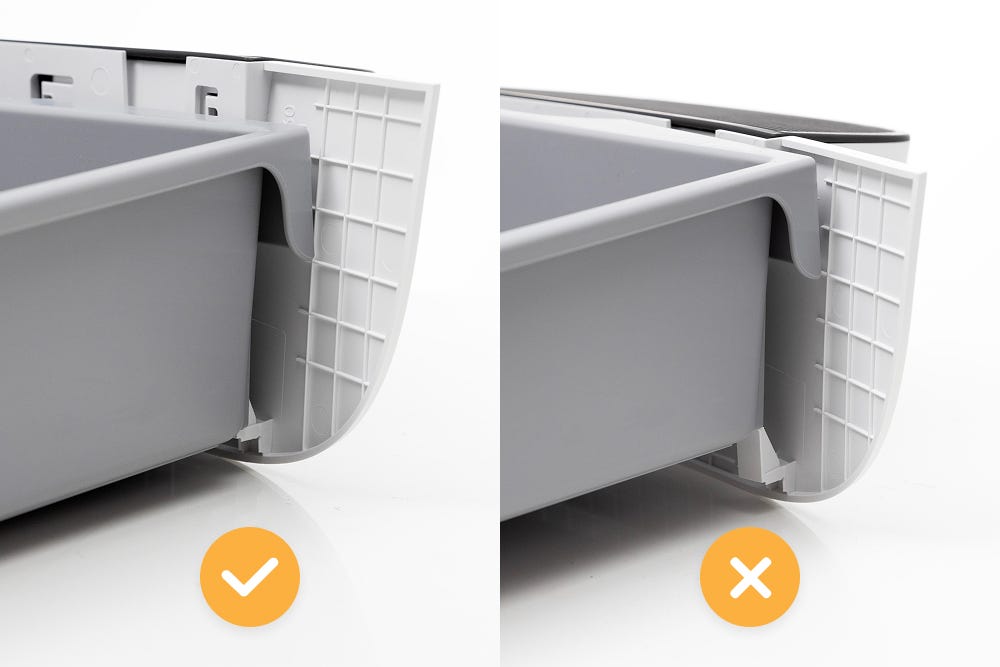

Remarque : Une fois correctement assemblée, la façade du tiroir dépassera légèrement du bord du corps du tiroir.

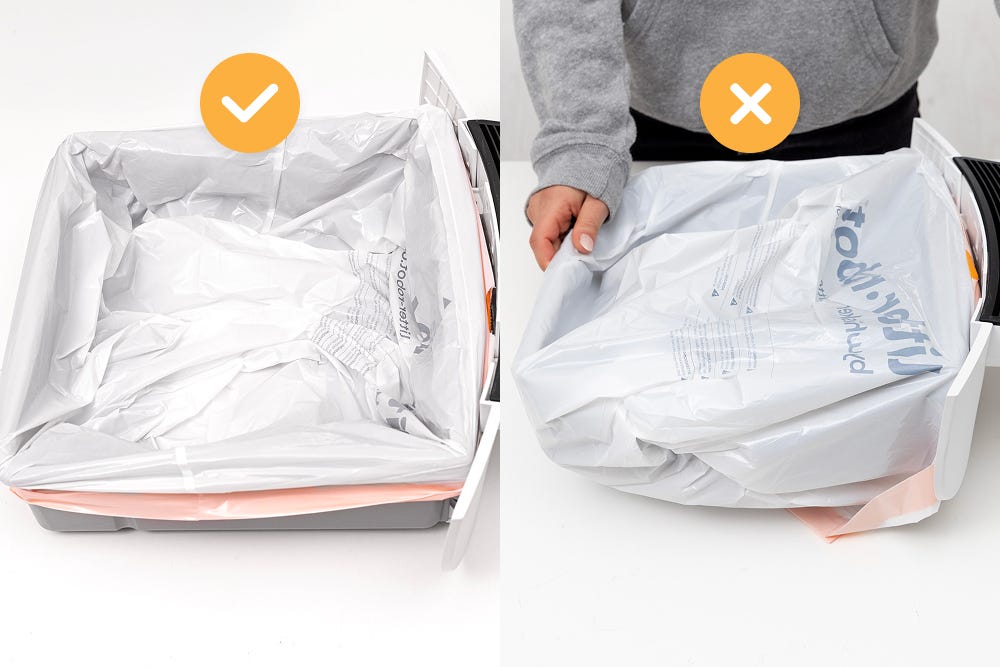

6. Insérez le revêtement du tiroir et lissez-le à plat contre les côtés et le fond pour assurer le bon fonctionnement de l'indicateur de tiroir plein (DFI).

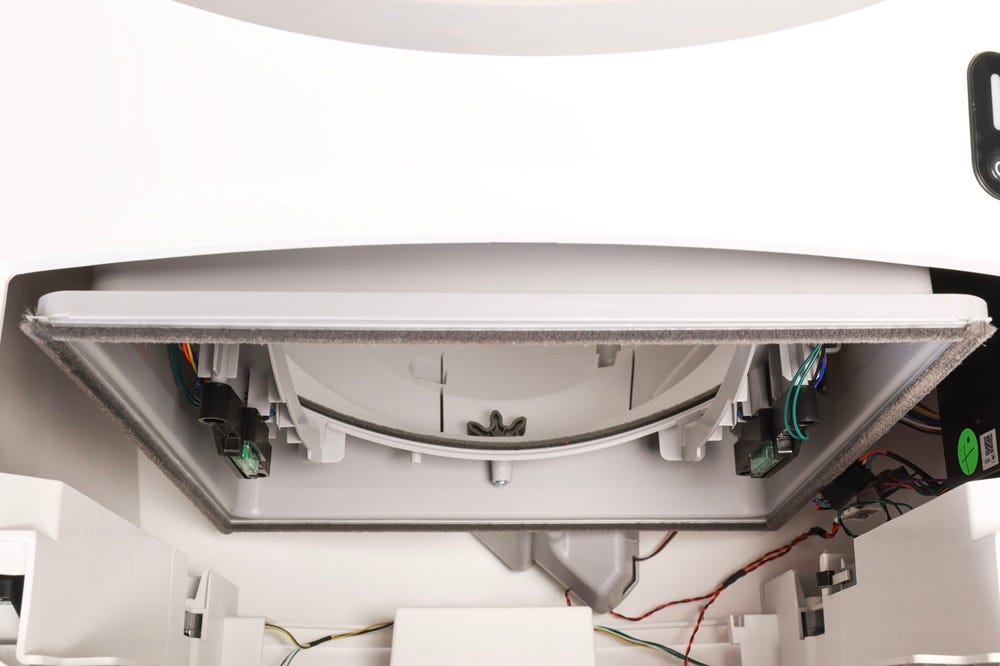

7. Avant de réinstaller le tiroir à déchets, vérifiez que l'intérieur de la base ne présente aucune obstruction, comme des fils électriques ou des emballages.

8. Réinsérez le tiroir et appuyez sur Bouton Annuler.


Assemblage réussi :
Le tiroir à déchets doit coulisser facilement dans l'unité, la façade du tiroir étant bien fixée et le bac correctement installé.

Assemblage infructueux : Si de grands espaces subsistent autour du haut ou des côtés du tiroir après l’avoir réinséré dans l’unité, répétez les étapes 2 à 7 pour confirmer que le tiroir est correctement assemblé.

Démontage du tiroir à déchets

Pour retirer la marche du corps du tiroir :

1. Retournez le tiroir à déchets.

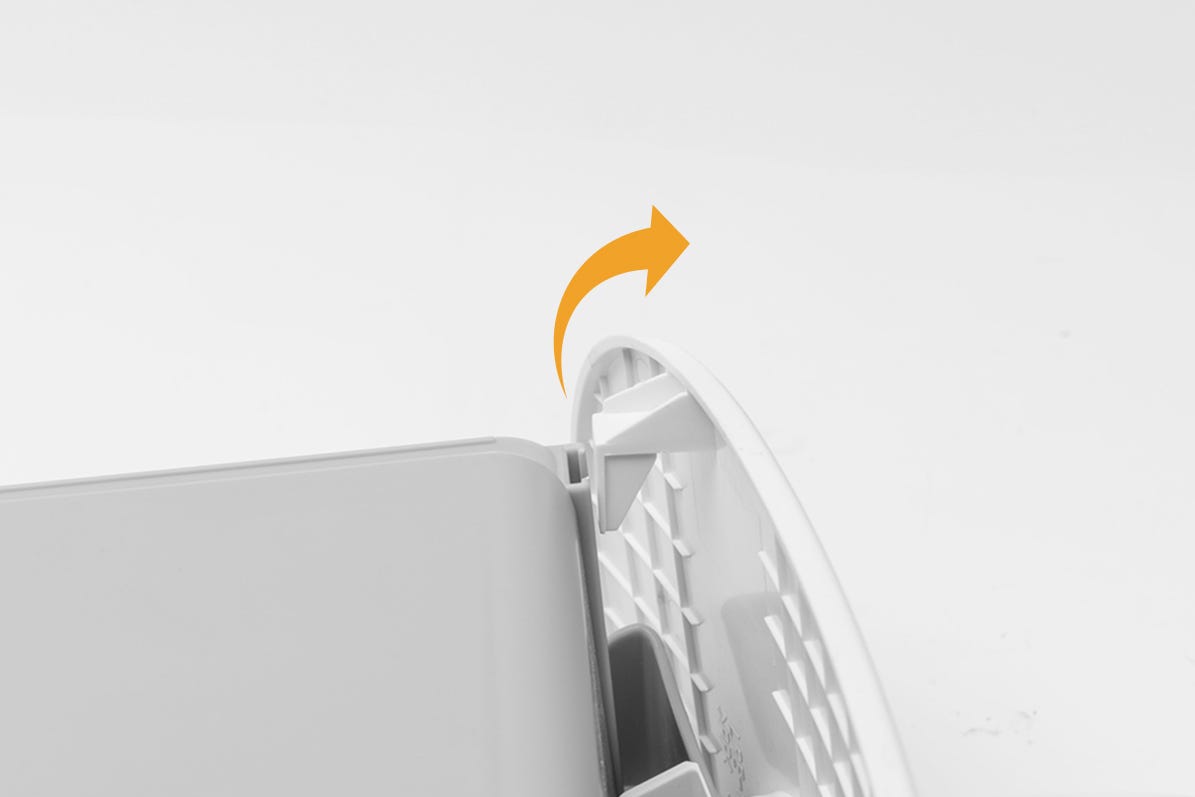

2. Tout en maintenant le tiroir immobile, tirez la façade vers le haut et éloignez -la du tiroir. Faites glisser fermement les crochets vers le haut et vers l'extérieur pour les décrocher des deux côtés du tiroir.

3. Continuez à tirer vers le haut et vers l'extérieur pour séparer complètement les deux pièces.
