Litter-Robot 4 : Guide d'installation des bandes d'étanchéité

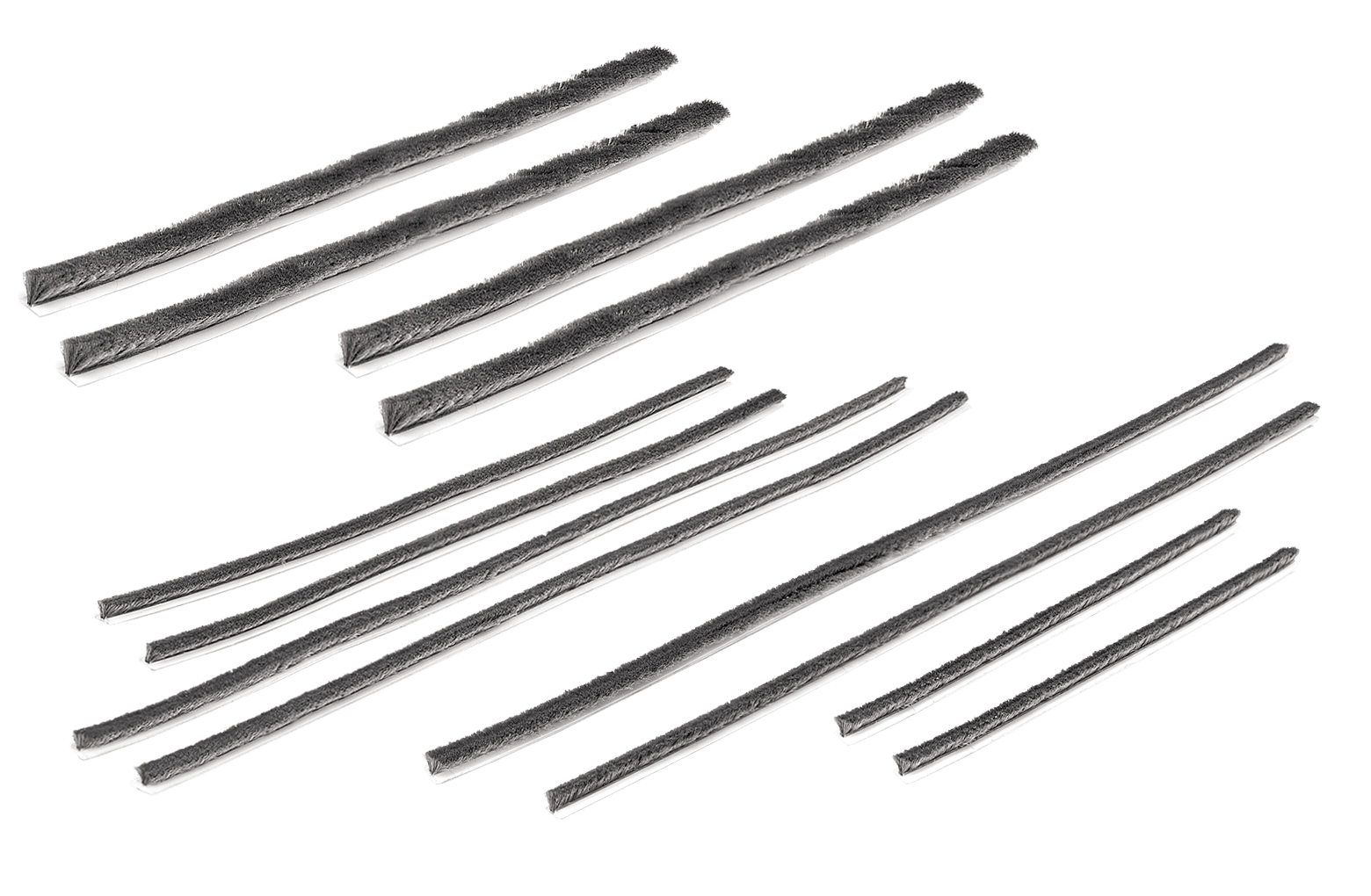

 Litter-Robot 4 est équipé de bandes d'étanchéité de type brosse qui se trouvent le long du globe inférieur, de la lunette et du port de déchets. Ce pack contient toutes les variétés de bandes d'étanchéité trouvées sur Litter-Robot 4.

Découvrez comment installer les bandes d'étanchéité Litter-Robot 4 à divers endroits de l'unité. Les bandes d'étanchéité peuvent aider à réduire les odeurs, ainsi qu'à réduire les fuites de détritus et de déchets entre les pièces.

Installation des bandes d'étanchéité du globe inférieur du Litter-Robot 4

Ajoutez des bandes d'étanchéité sur la partie inférieure avant du globe pour aider à réduire les fuites de déchets et de déchets entre le globe et le cadre.

Tu auras besoin de:

• (2) bandes d'étanchéité du globe inférieur : 11,5''L
• Un couteau à mastic ou un tournevis à tête plate (facultatif)
• Gorilla Tape ou autre ruban adhésif
• Alcool à friction
• Pas

1. Assurez-vous que l'appareil est en position Accueil/Prêt.

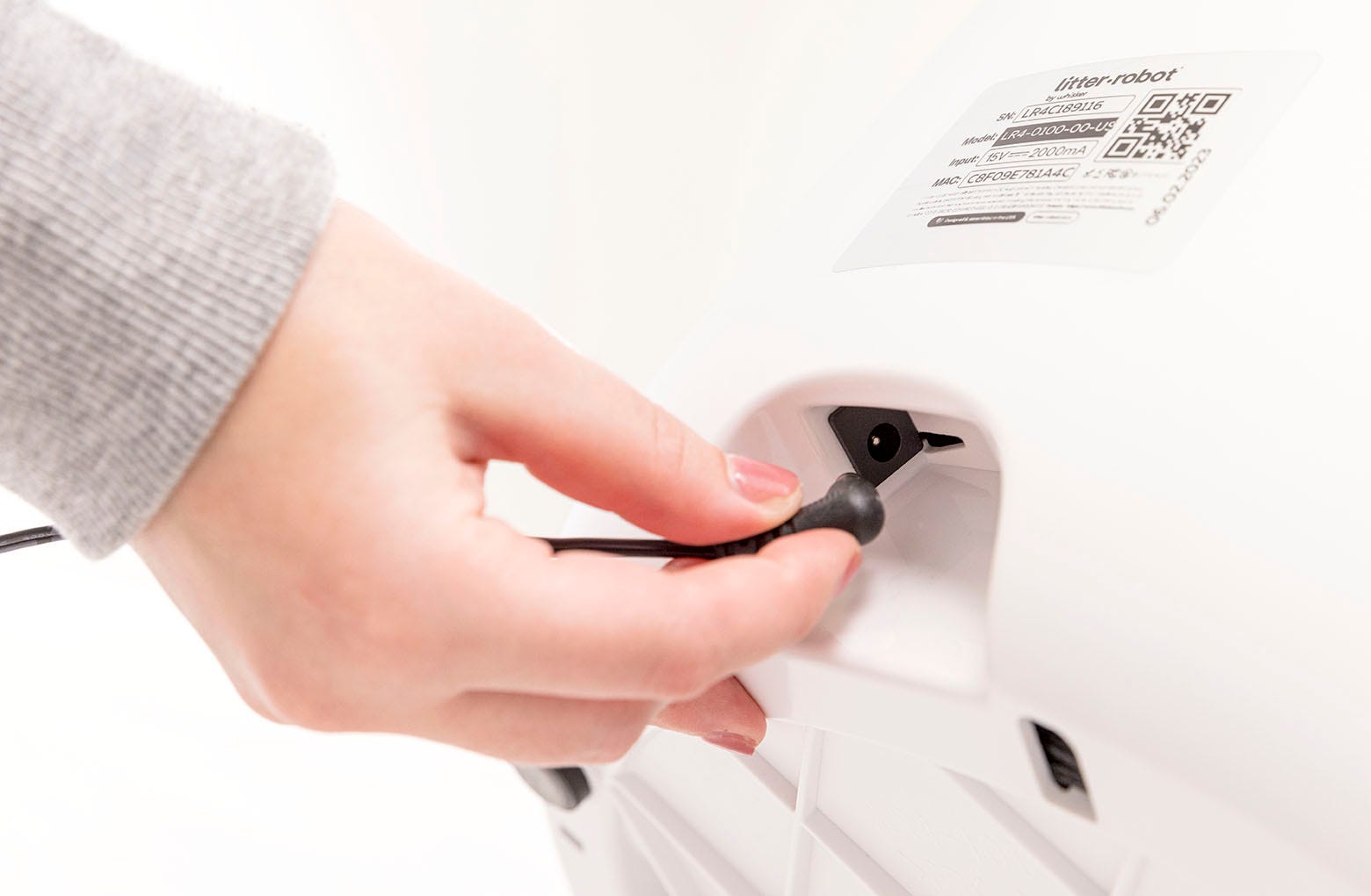

2. Appuyez sur le bouton d'alimentation pour éteindre l'appareil, puis débranchez l'appareil.


3. Ouvrez le capot. Appuyez et maintenez les loquets des deux côtés du capot, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.
4. Retirez tous les accessoires (s'ils sont installés).

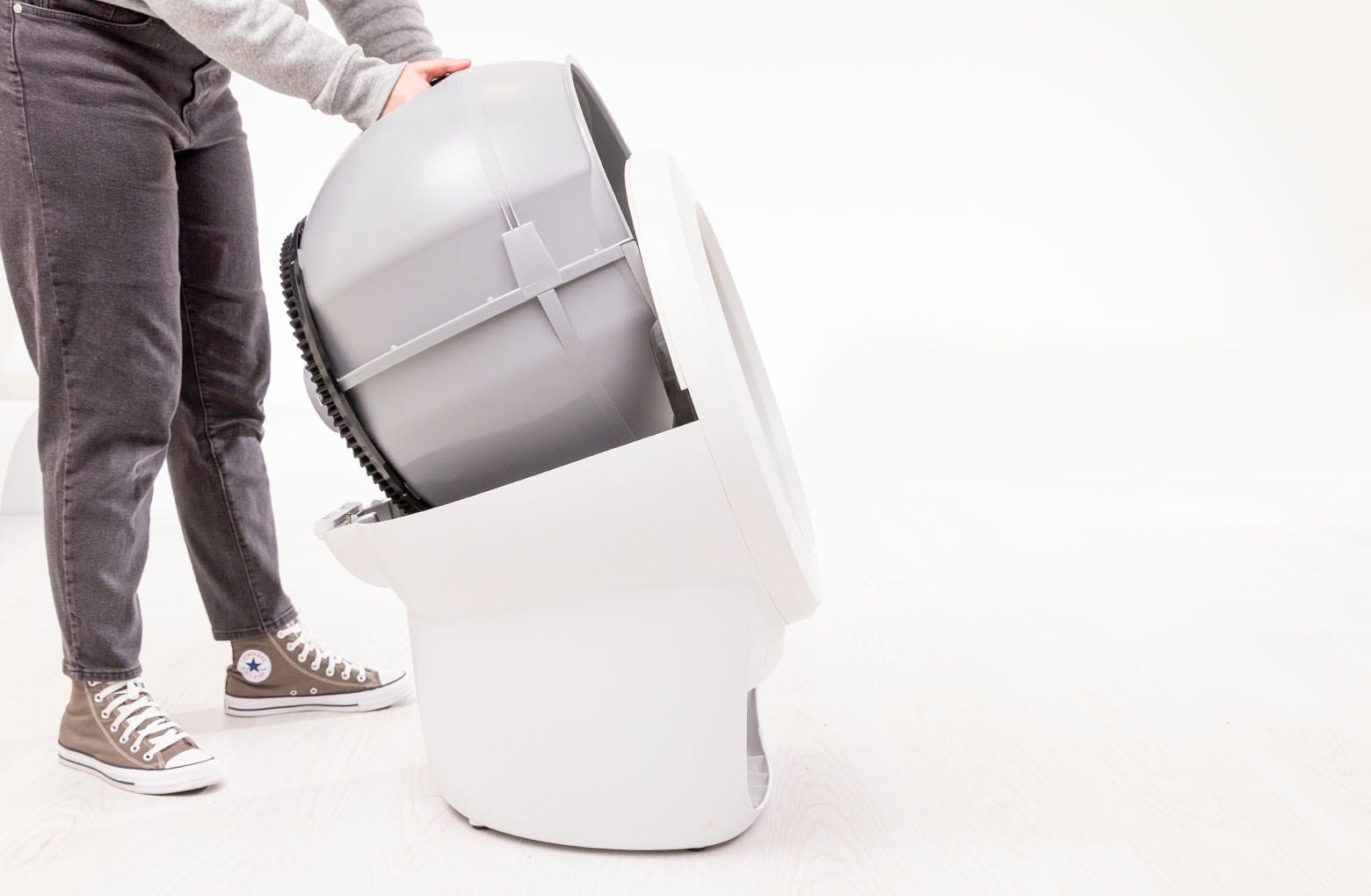

5. Retirez le globe : saisissez la poignée noire située au-dessus du globe, soulevez le globe de la base et posez-le sur le sol.
6. Localisez la zone où les bandes d'étanchéité seront installées, soit le long du bord avant du globe, soit au-dessus du clip de retenue du revêtement.

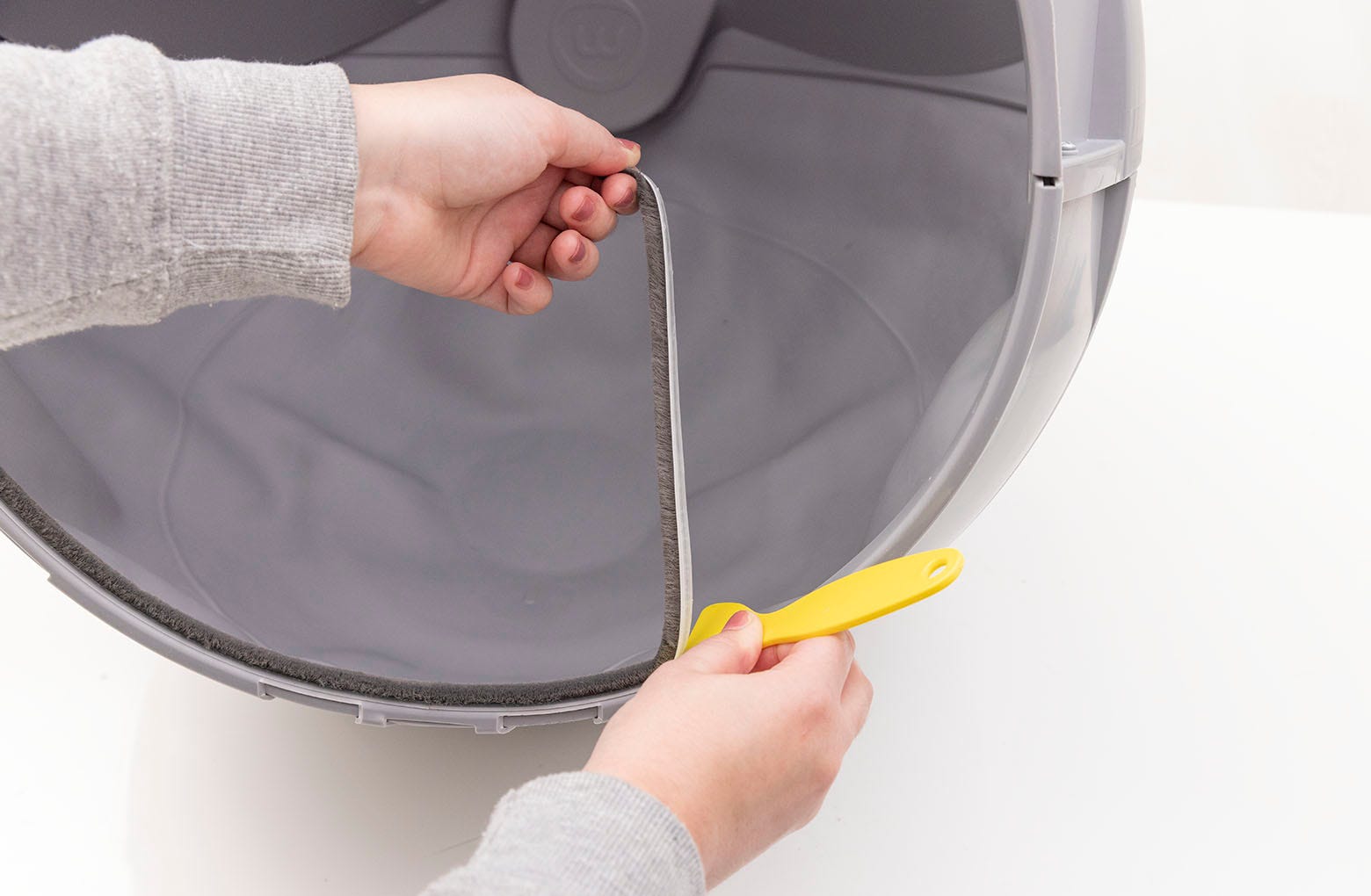

7. Si des bandes d'étanchéité ont déjà été installées ici, vous devrez retirer l'ancienne bande et tout résidu pour installer la nouvelle bande d'étanchéité. Pour ce faire, utilisez un couteau à mastic, un tournevis à tête plate ou votre ongle pour soulever le coin des bandes et les décoller. Vous pouvez également utiliser des bandes de ⅜ de pouce de Gorilla Tape ou un autre type de ruban adhésif robuste. Appliquez du ruban adhésif sur les résidus, frottez pour adhérer fermement et retirez. Répétez autour du port. Nettoyez tout résidu laissé avec de l’alcool à friction.

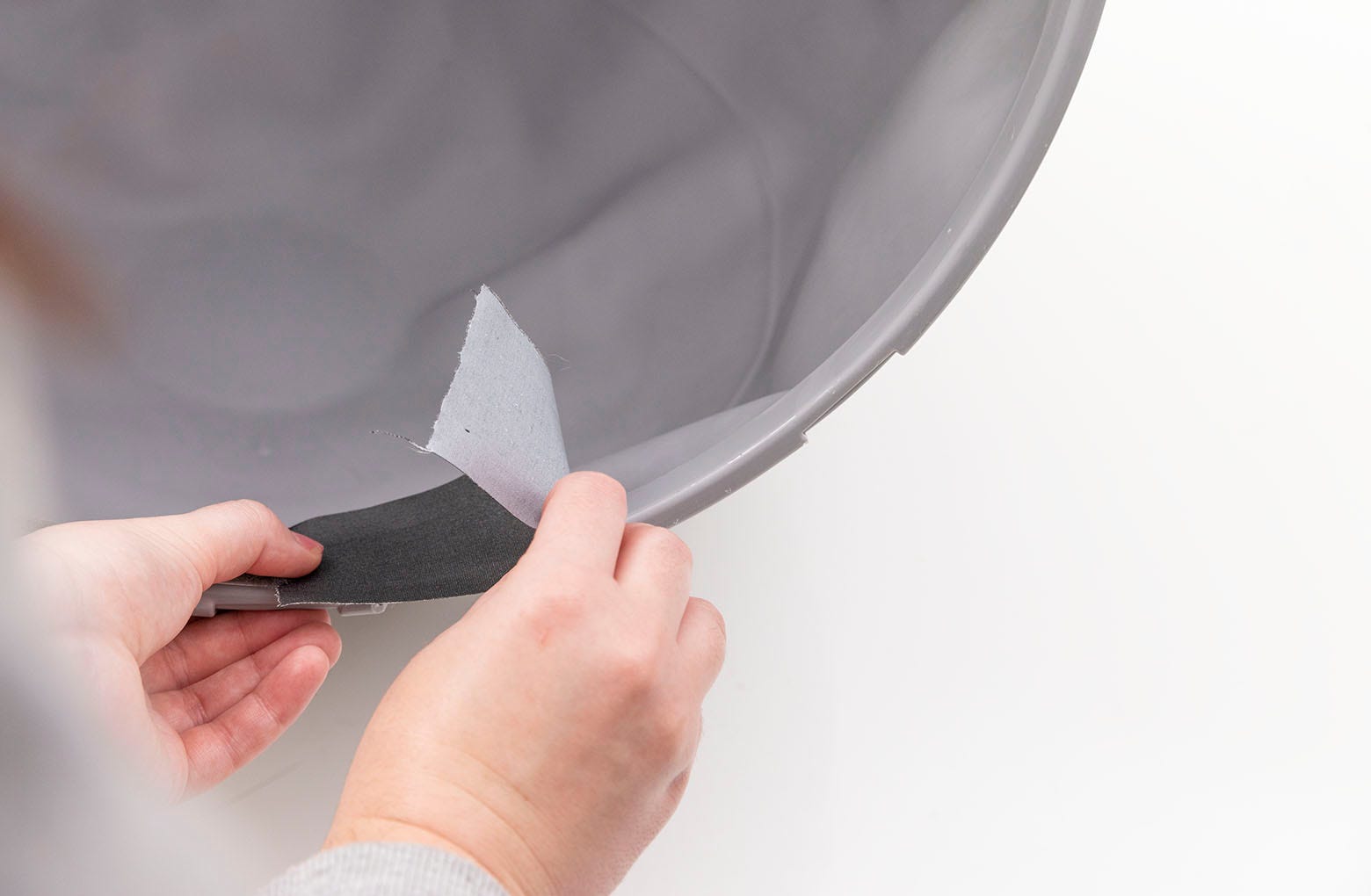

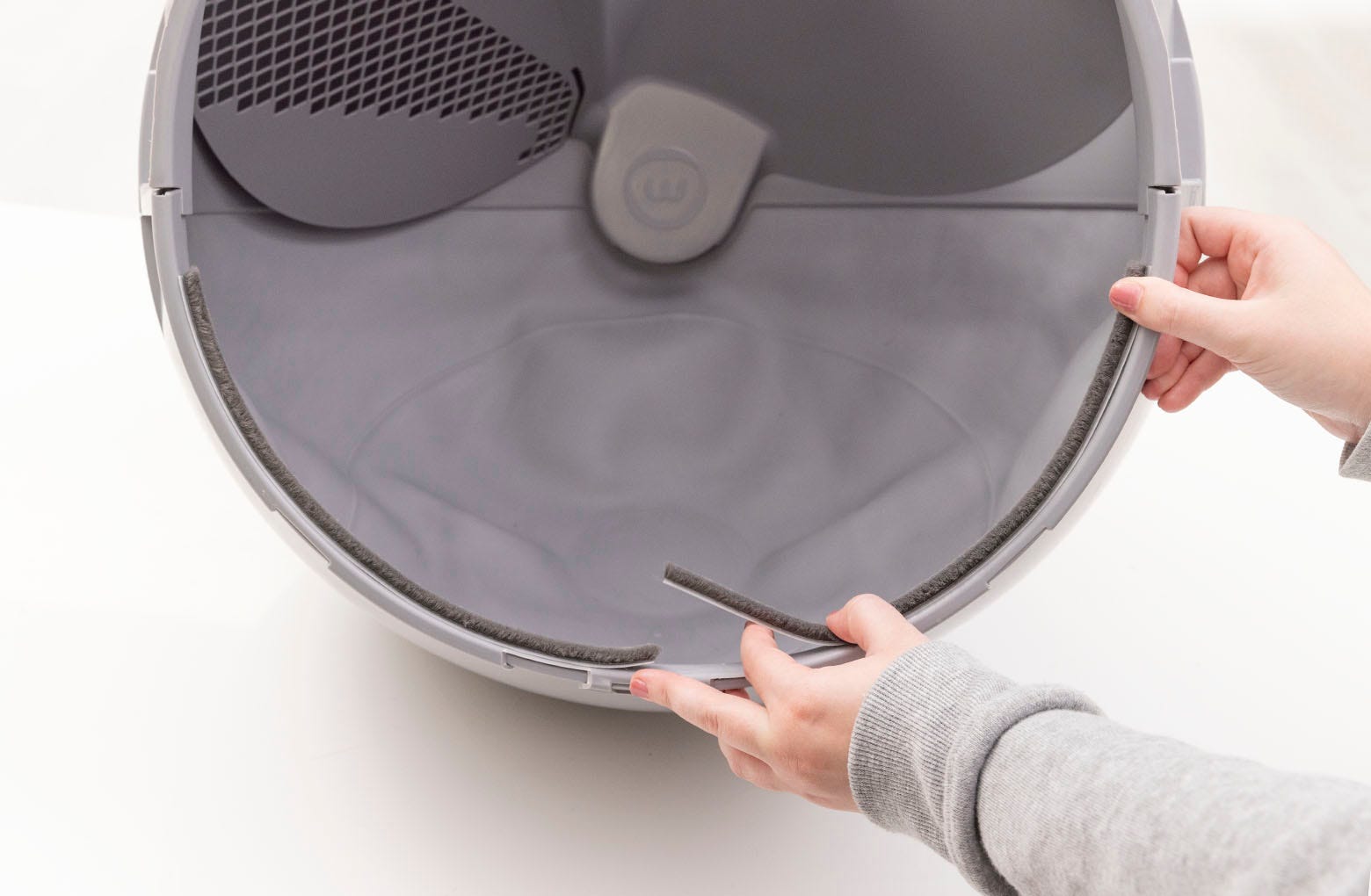

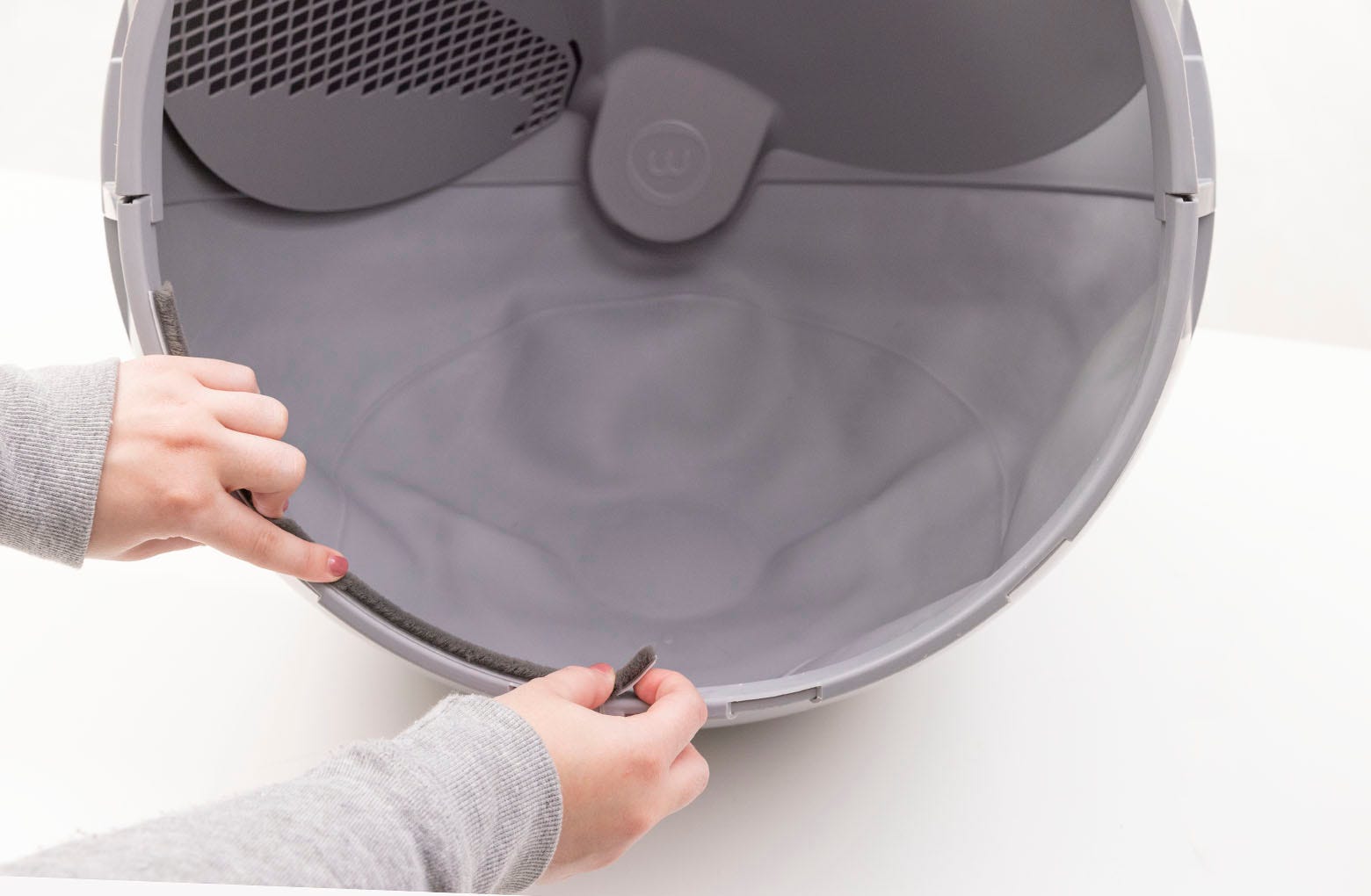

8. Pour appliquer une nouvelle bande, décollez le support adhésif de la première bande d'étanchéité. Collez la première bande d'étanchéité sur le côté gauche de l'entrée du globe. Placez la bande vers le bord AVANT du rebord du globe pour éviter toute visibilité lorsque l'unité est réassemblée.
9. Répétez le processus pour la deuxième bande d'étanchéité : retirez le support adhésif et placez la bande sur le côté droit de l'entrée du globe. Encore une fois, la bande doit être placée vers le bord avant du rebord du globe.
10. Remplacez le globe : Tenez le globe par la poignée et faites-le glisser dans la base. Assurez-vous que l’arrière du globe est bien aligné dans la poche de roulement arrière. Le grand engrenage noir à l’arrière du globe s’alignera avec le petit engrenage blanc à la base.
11. Fermez le capot : faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.

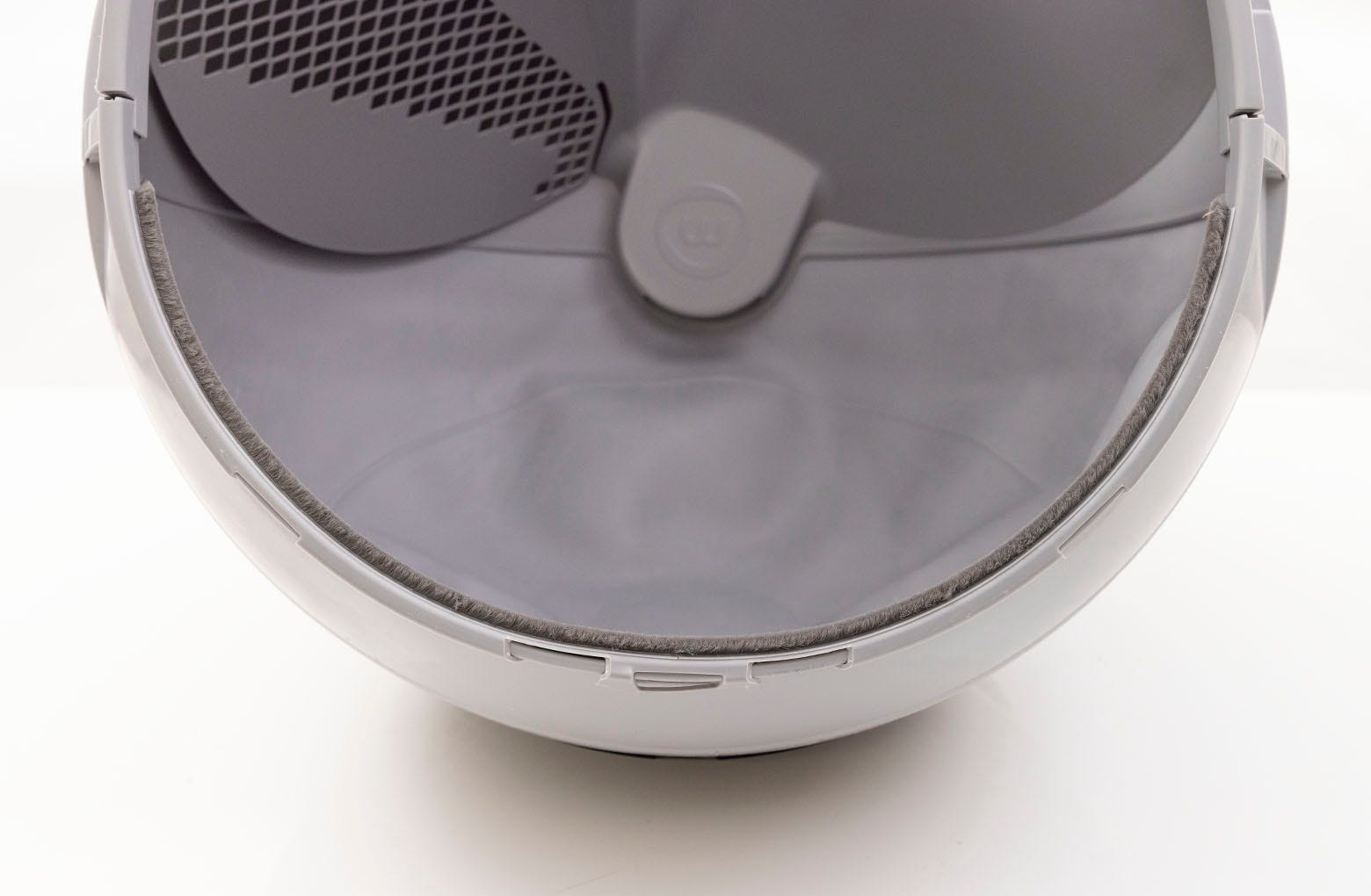

12. Notez que les bandes d'étanchéité seront légèrement visibles, juste derrière le bord inférieur de la lunette.
13. Rebranchez l'appareil et allumez-le.

Installation des bandes d'étanchéité du cadre Litter-Robot 4

Ajoutez des bandes d'étanchéité à la lunette pour aider à réduire les fuites de déchets et de déchets entre le globe et la lunette.

Tu auras besoin de:

• (2) bandes d'étanchéité de lunette : 11,5''L
• Tournevis cruciforme
• Un couteau à mastic ou un tournevis à tête plate (facultatif)
• Gorilla Tape ou autre ruban adhésif
• Alcool à friction
• Marqueur (facultatif)

1. Assurez-vous que l'appareil est en position Accueil/Prêt.


2. Appuyez sur le bouton d'alimentation pour éteindre l'appareil, puis débranchez l'appareil.


3. Retirez le capot :
   1. Appuyez et maintenez les loquets des deux côtés du capot, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.
   2. Déverrouillez la languette centrale du capot du clip de verrouillage sur le cadre de l'unité derrière le robot. Mettez le capot de côté.
4. Retirez tous les accessoires (s'ils sont installés).
5. Retirez le globe : saisissez la poignée noire située au-dessus du globe, soulevez le globe de la base et posez-le sur le sol.

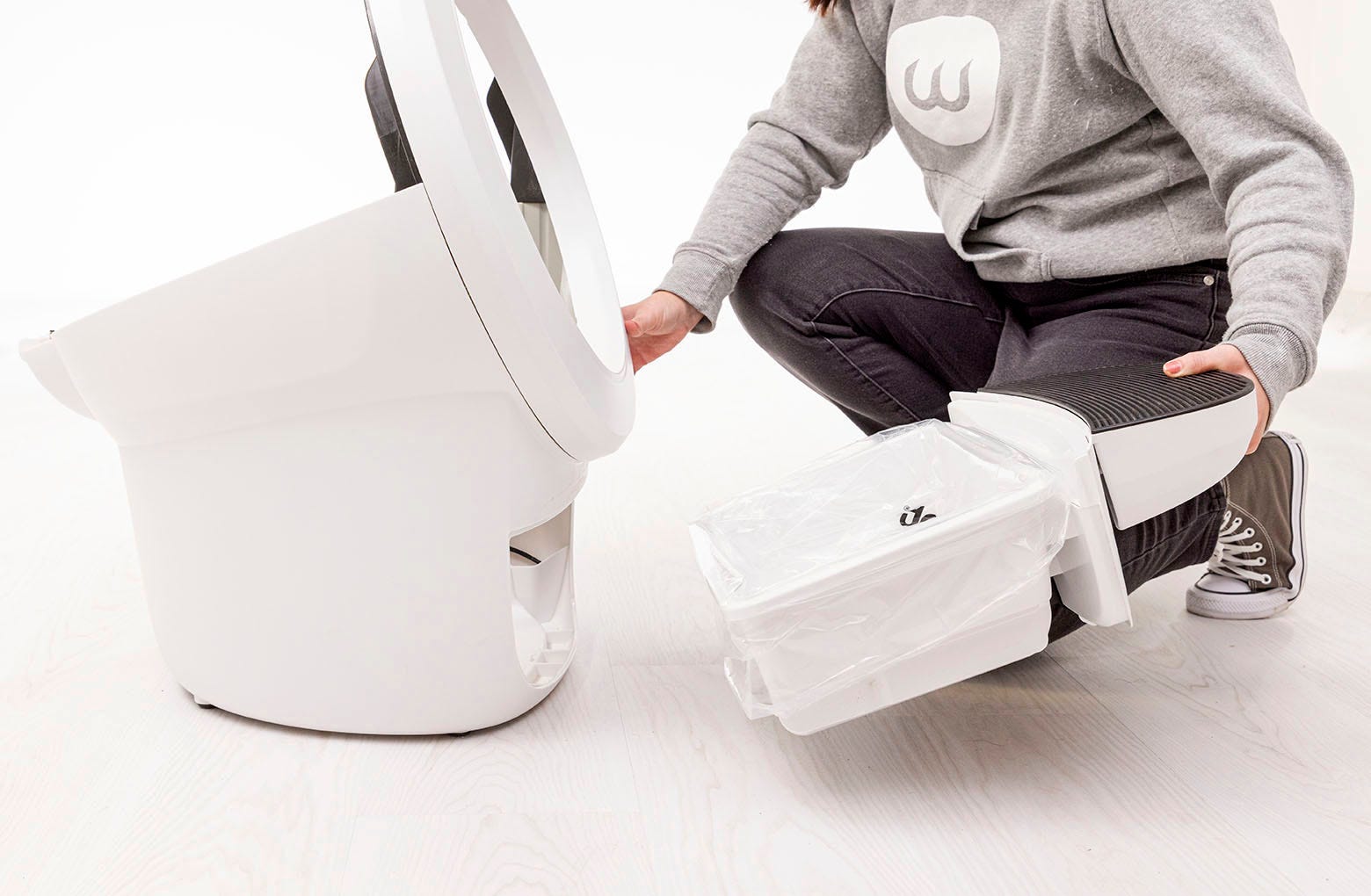

6. Retirez le tiroir à déchets de la base et mettez-le de côté.
7. Placez l'appareil face vers le bas (lunette vers le bas) sur une surface solide et plane. Utilisez un tournevis aimanté et/ou des embouts pour faciliter le retrait des vis :

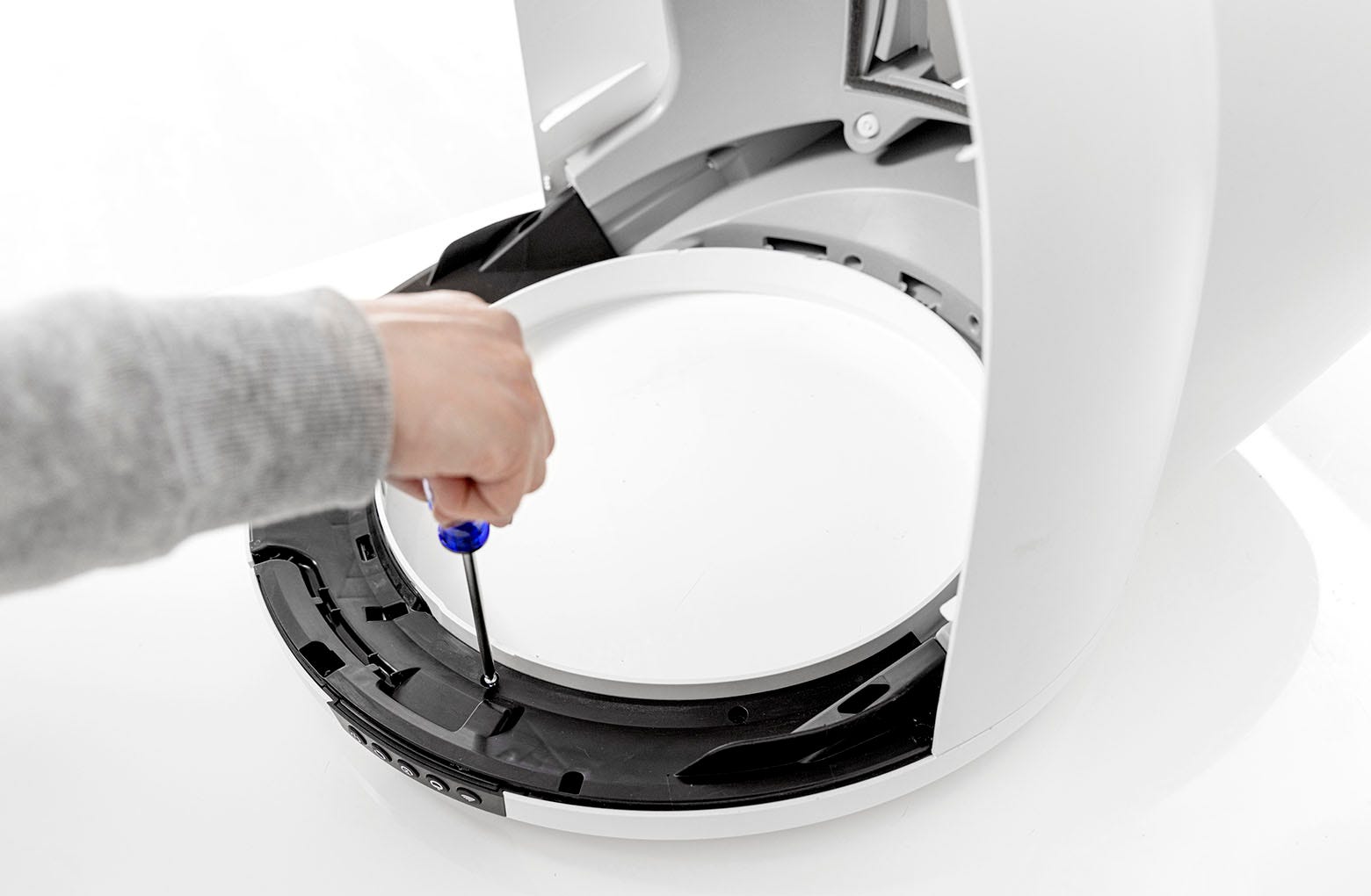

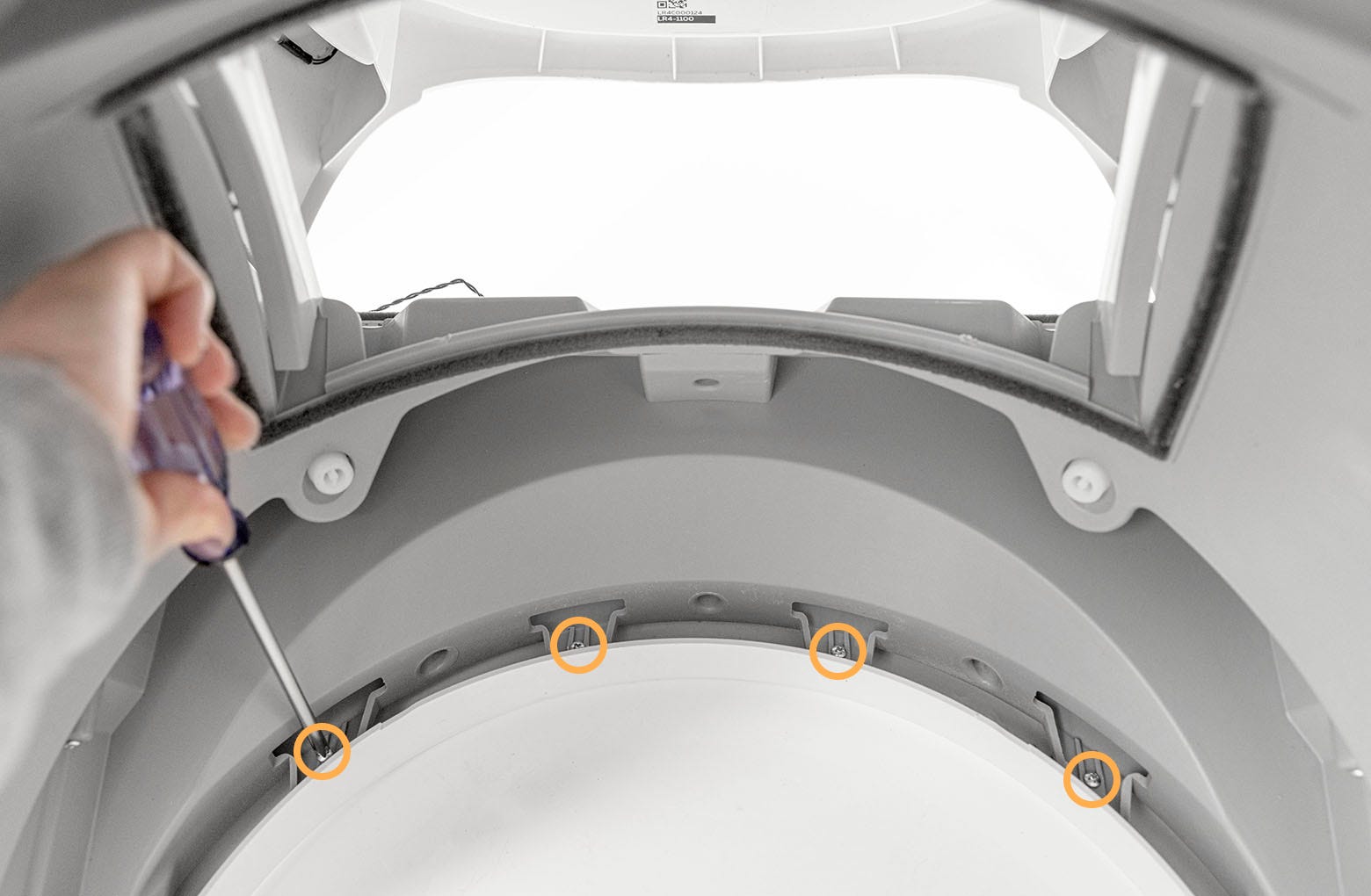

   1. Retirez les dix (10) vis du pont noir (à quoi la lunette est fixée).
   2. Retirez les quatre (4) vis derrière les bandes d'étanchéité fixées au cadre (le haut du cadre tel qu'il se trouve actuellement).

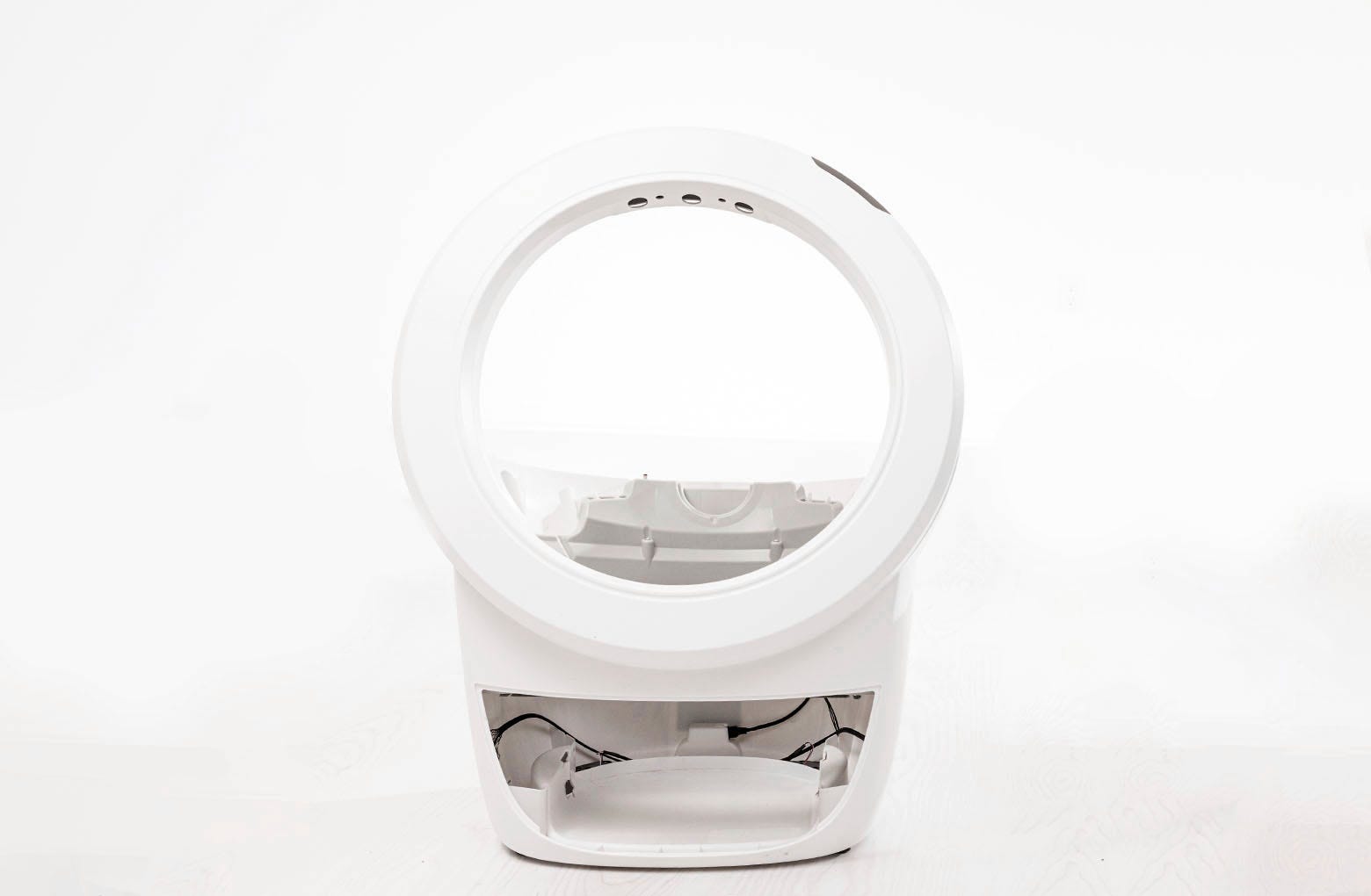

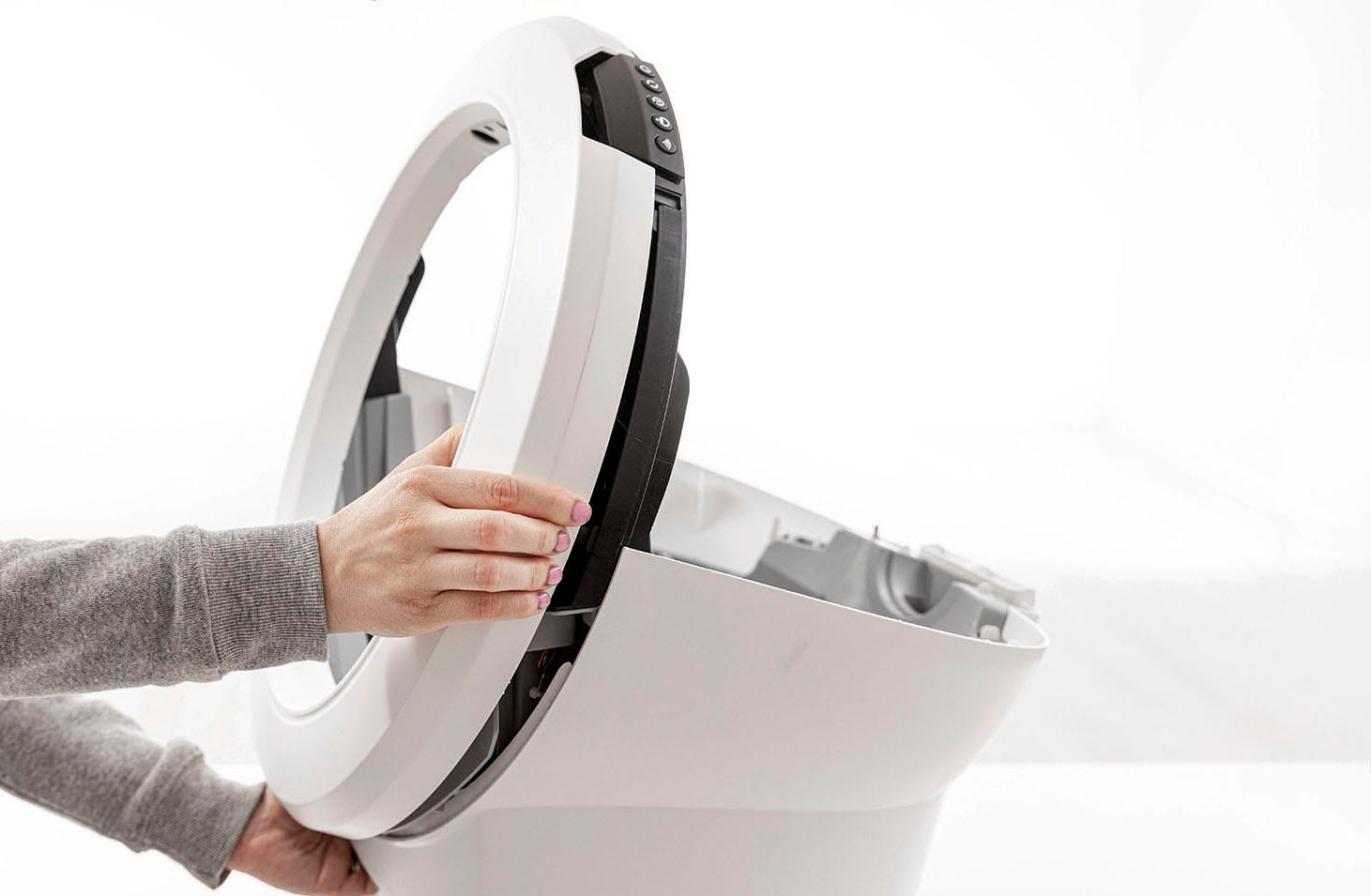

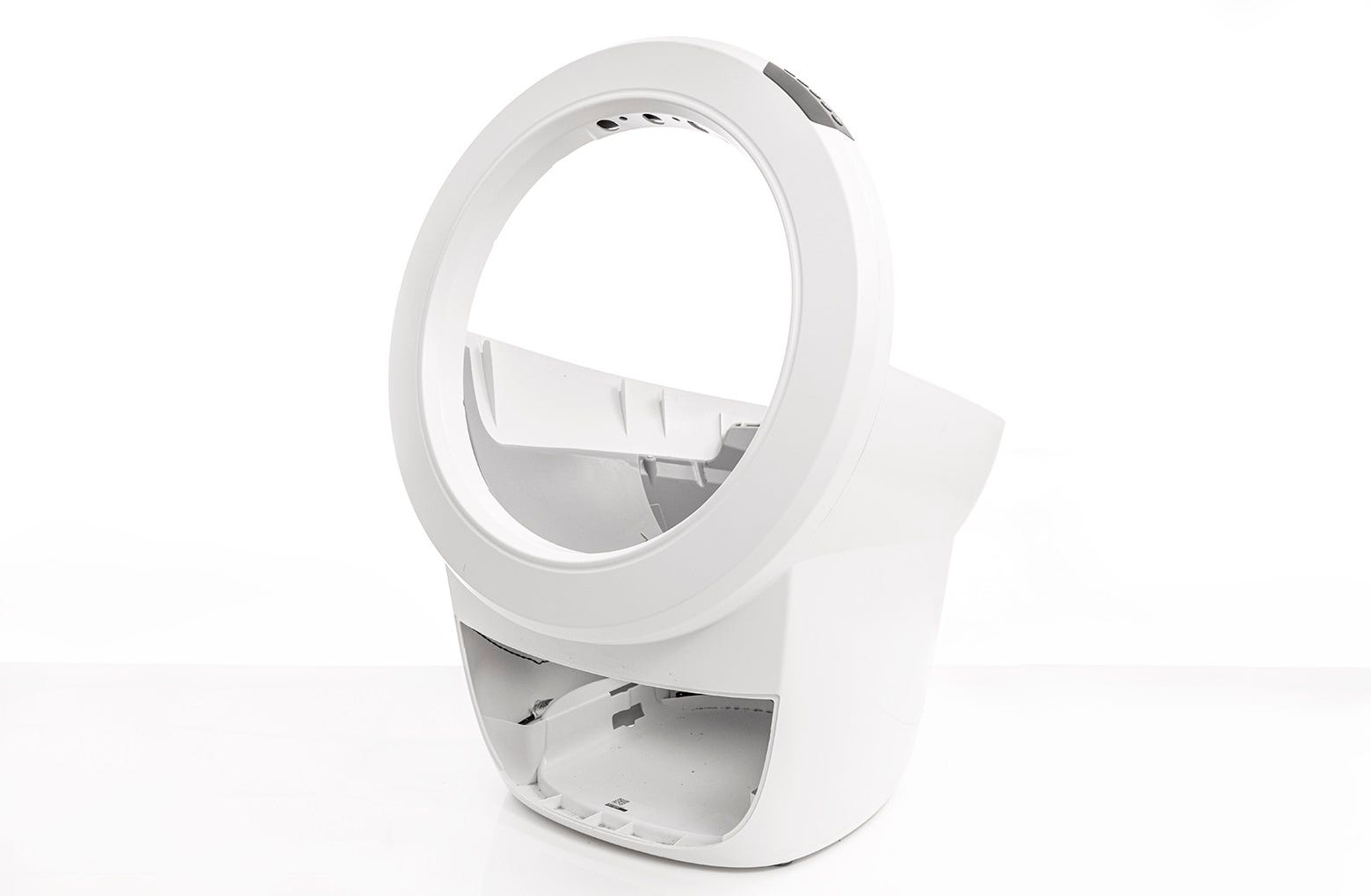

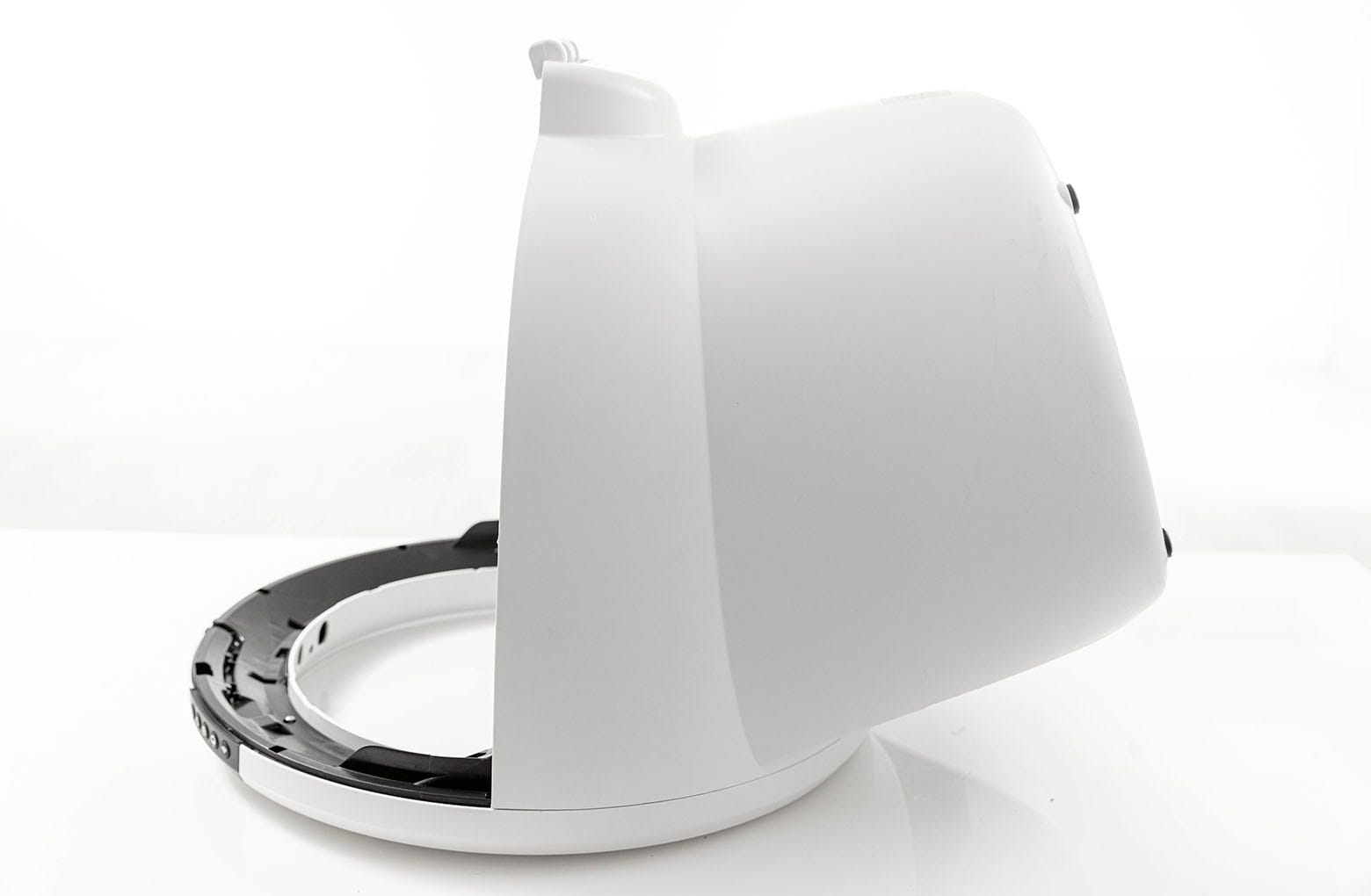

8. Inclinez l’appareil à la verticale. Avec une main sur l'ouverture du tiroir de la base, tirez délicatement sur un côté de la lunette pour commencer la séparation du pont. Retirez maintenant de l'autre côté et retirez complètement la lunette.
9. Localisez les deux (2) anciennes bandes de joint de lunette. Utilisez un couteau à mastic, un tournevis à tête plate ou votre ongle pour soulever le coin des bandes et les décoller.
10. Pour garantir que les nouvelles bandes d'étanchéité adhèrent à la base, retirez les détritus et les anciens résidus de bandes. Cela peut être fait avec quelques bandes de ⅜ de pouce de Gorilla Tape ou un autre type de ruban adhésif robuste. Appliquez du ruban adhésif sur les résidus, frottez pour adhérer fermement et retirez. Répétez autour du port. Nettoyez tout résidu laissé avec de l’alcool à friction.

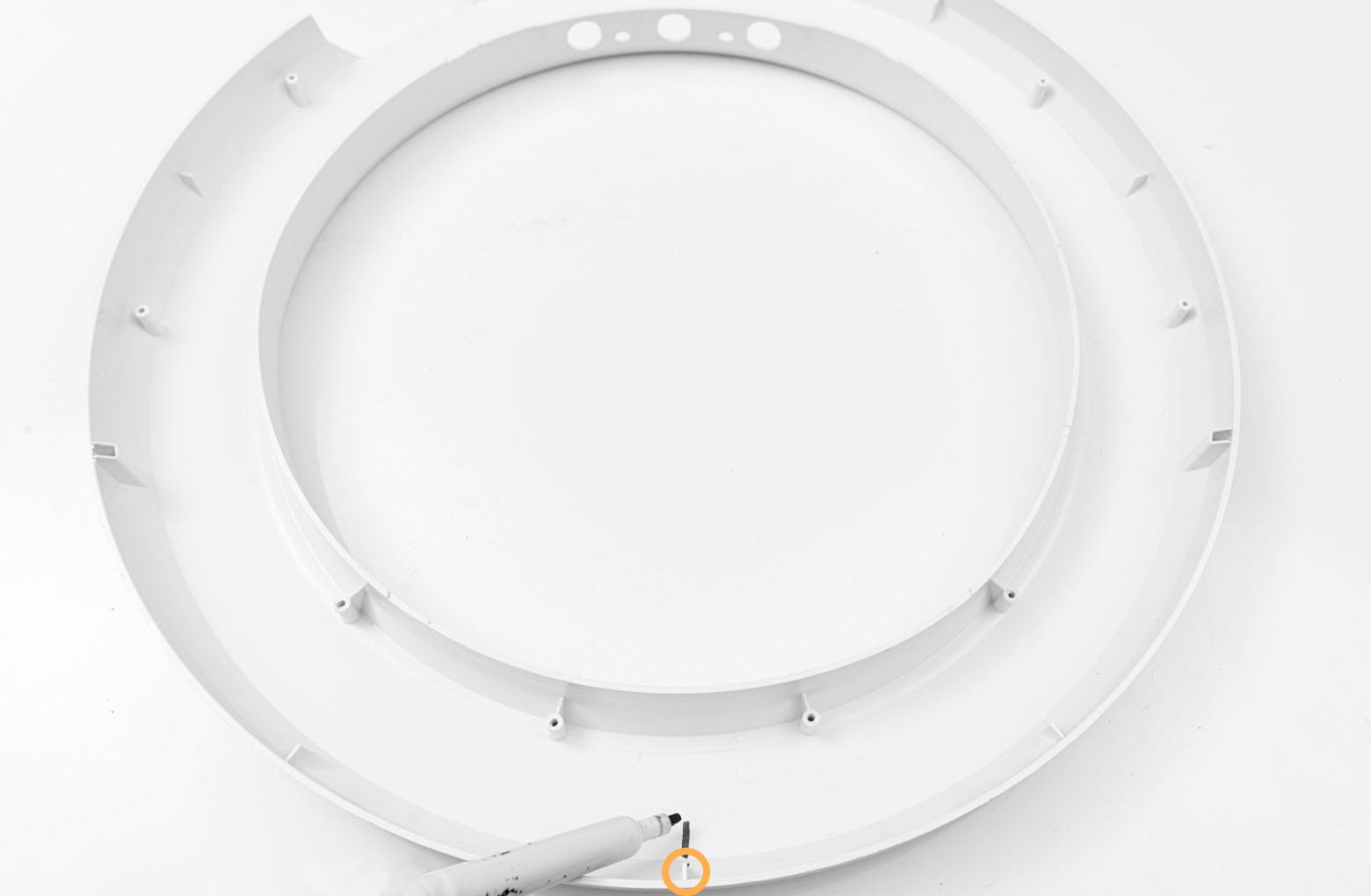

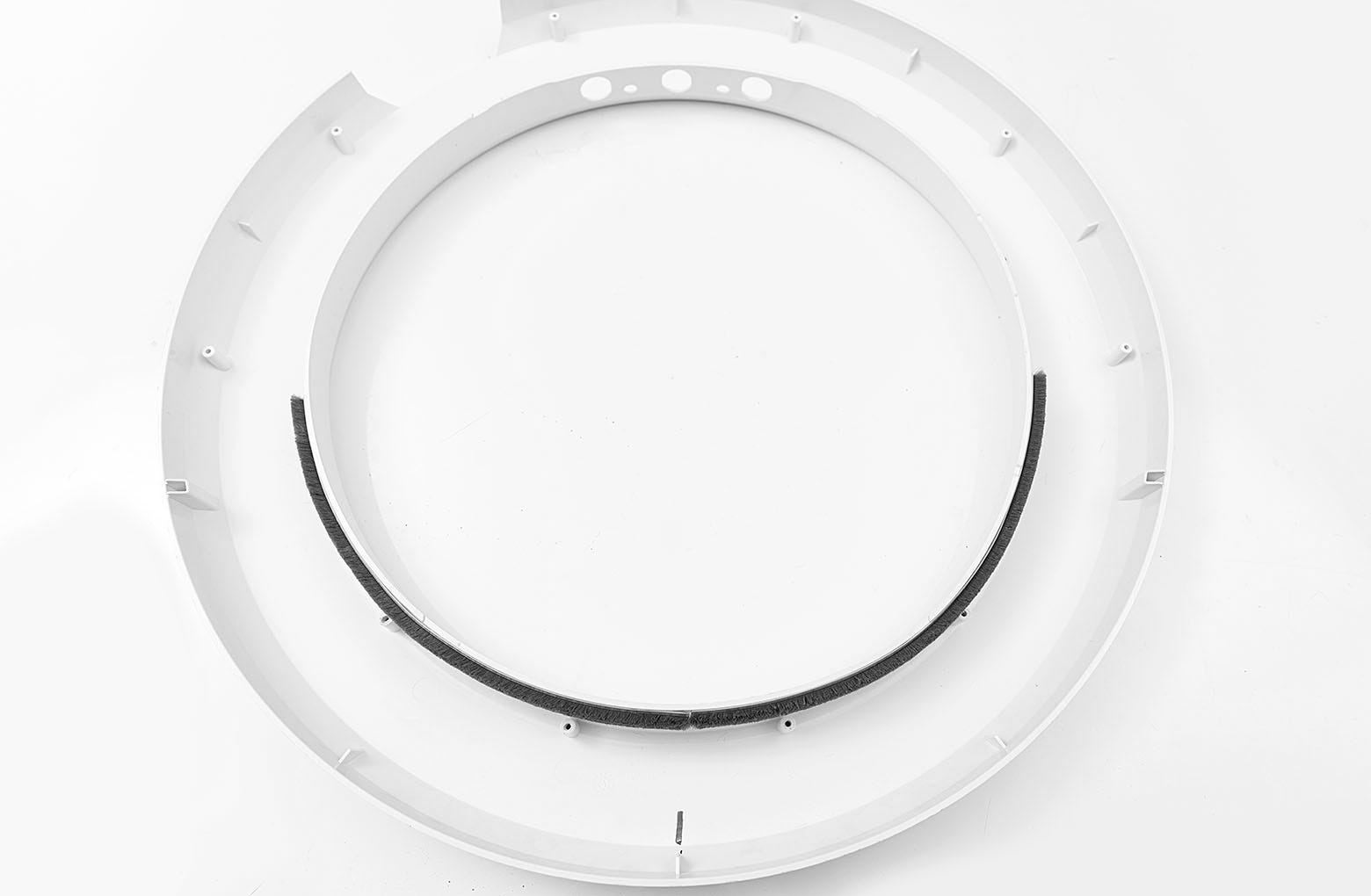

11. Notez la position des bandes : la nervure de la lunette située sous les bandes constitue également le centre inférieur de la lunette. Si cela s’avère utile, un marqueur peut être utilisé pour tracer l’emplacement de la bande.

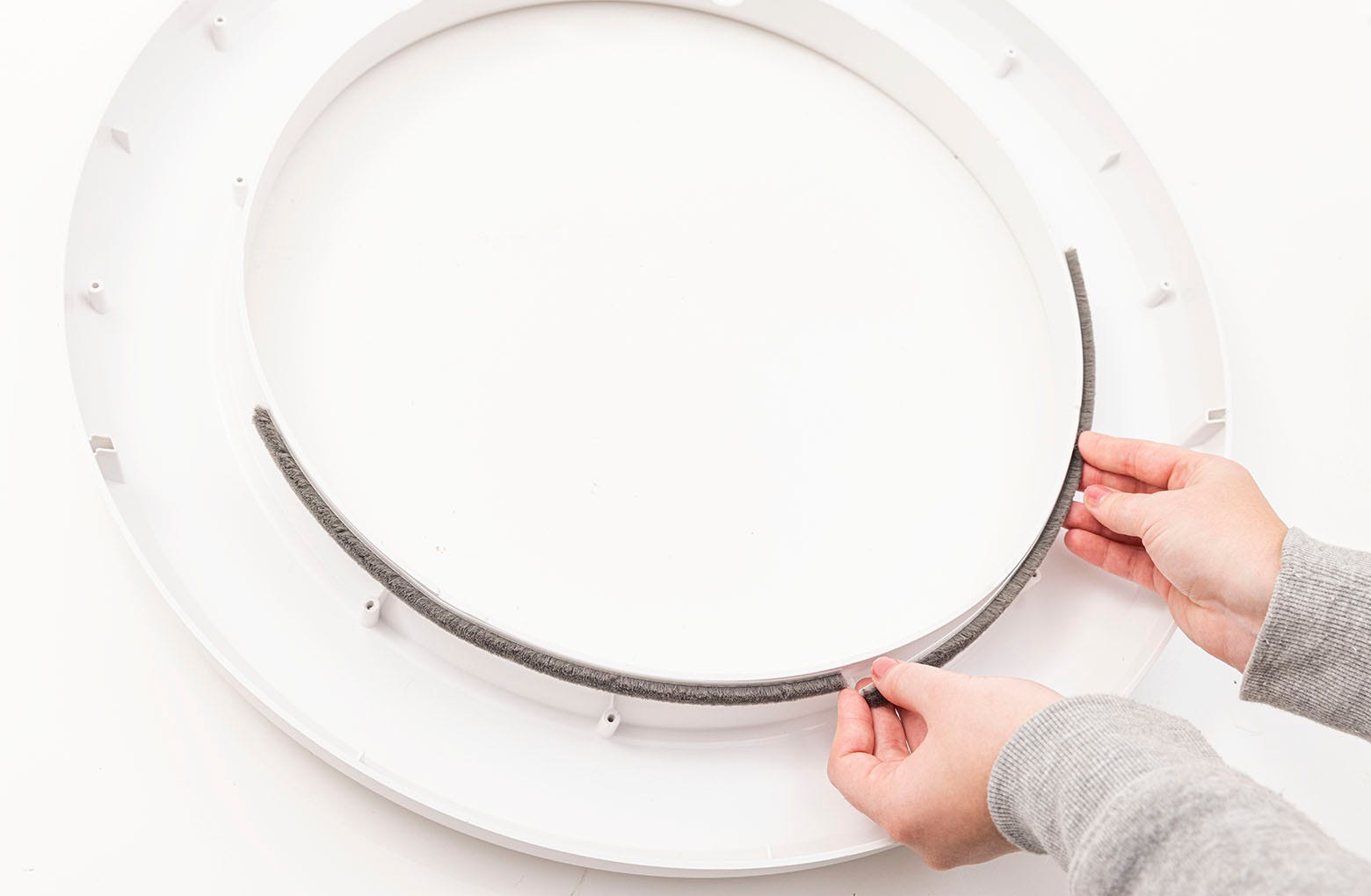

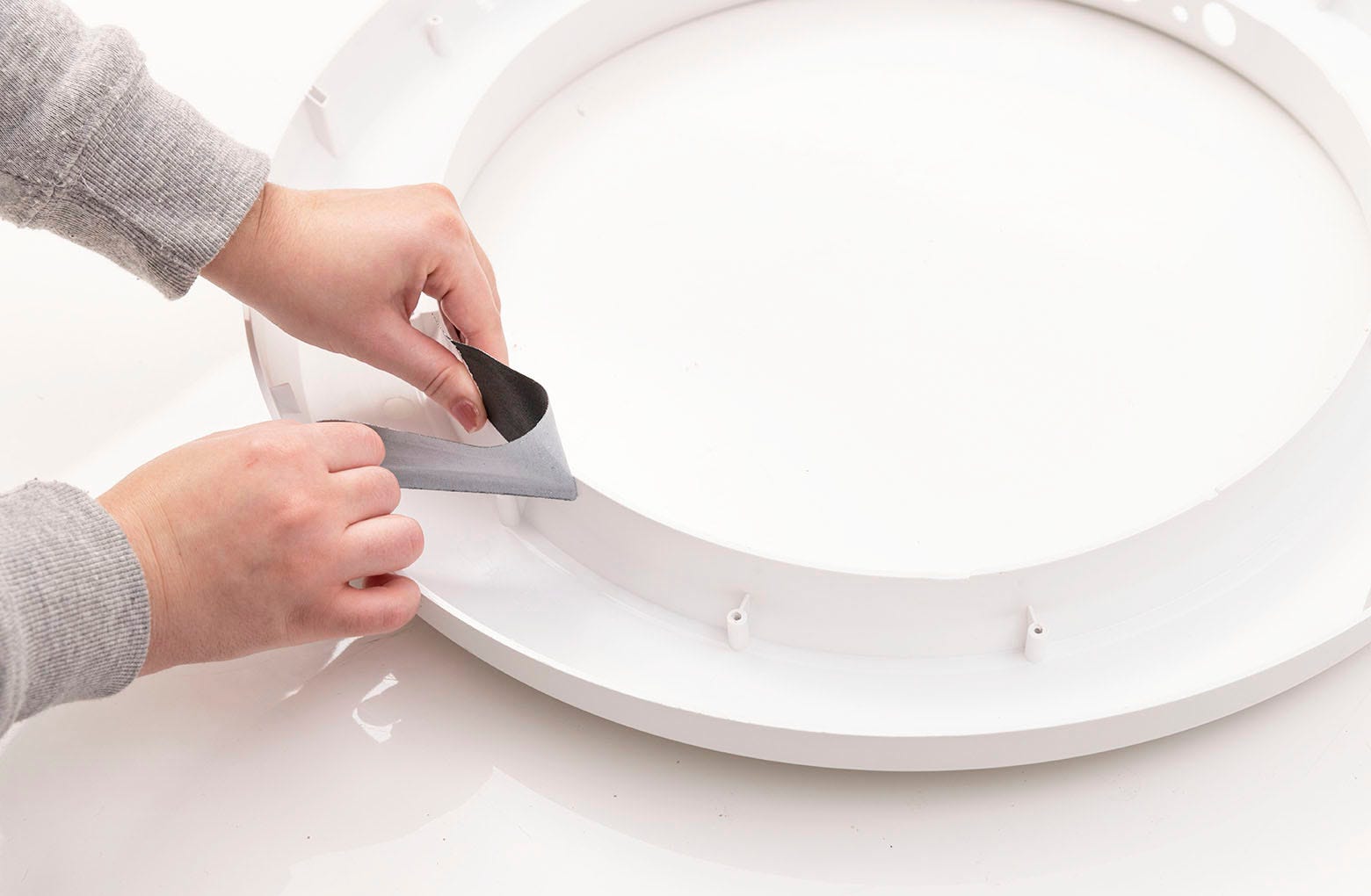

12. Décollez le support adhésif de la première bande d'étanchéité. Placez la bande à gauche du centre inférieur de la lunette. Répétez avec la deuxième bande de scellement et placez-la à droite.
13. Remplacez le cadre et placez l'appareil face vers le bas, le cadre sur une surface solide. Remettez ensuite les quatorze (14) vis dans le pont.
14. Remettez la base à l’endroit.
15. Remplacez le globe : Tenez le globe par la poignée et faites-le glisser dans la base. Assurez-vous que l’arrière du globe est bien aligné dans la poche de roulement arrière. Le grand engrenage noir à l’arrière du globe s’alignera avec le petit engrenage blanc à la base.
16. Remplacer le capot :
    1. Verrouillez la languette centrale du capot dans le clip de verrouillage sur le cadre de l'unité derrière le robot.
    2. Faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.
17. Si vous le souhaitez, réinstallez la clôture en l'enclenchant sur la lunette à l'entrée du globe.
18. Faites glisser le tiroir à déchets dans la base.
19. Rebranchez l'appareil et allumez-le.

Installation des bandes d'étanchéité du port de déchets inférieur du Litter-Robot 4

Ajoutez des bandes d'étanchéité au port de déchets inférieur pour aider à réduire les odeurs.

Tu auras besoin de:

• (2) bandes d'étanchéité latérales : 10,25''L
• (1) bande d'étanchéité avant, (1) bande d'étanchéité arrière : 13,5''L
• Table ou boîte au moins 13,5''H
• Un couteau à mastic ou un tournevis à tête plate (facultatif)
• Gorilla Tape ou autre ruban adhésif
• Alcool à friction

1. Assurez-vous que l'appareil est en position Accueil/Prêt.


2. Appuyez sur le bouton d'alimentation pour éteindre l'appareil, puis débranchez l'appareil.


3. Retirez le capot :
   1. Appuyez et maintenez les loquets des deux côtés du capot, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.
   2. Déverrouillez la languette centrale du capot du clip de verrouillage sur le cadre de l'unité derrière le robot. Mettez le capot de côté.
4. Retirez tous les accessoires (s'ils sont installés).
5. Retirez le globe : saisissez la poignée noire située au-dessus du globe, soulevez le globe de la base et posez-le sur le sol.
6. Retirez le tiroir à déchets de la base et mettez-le de côté.

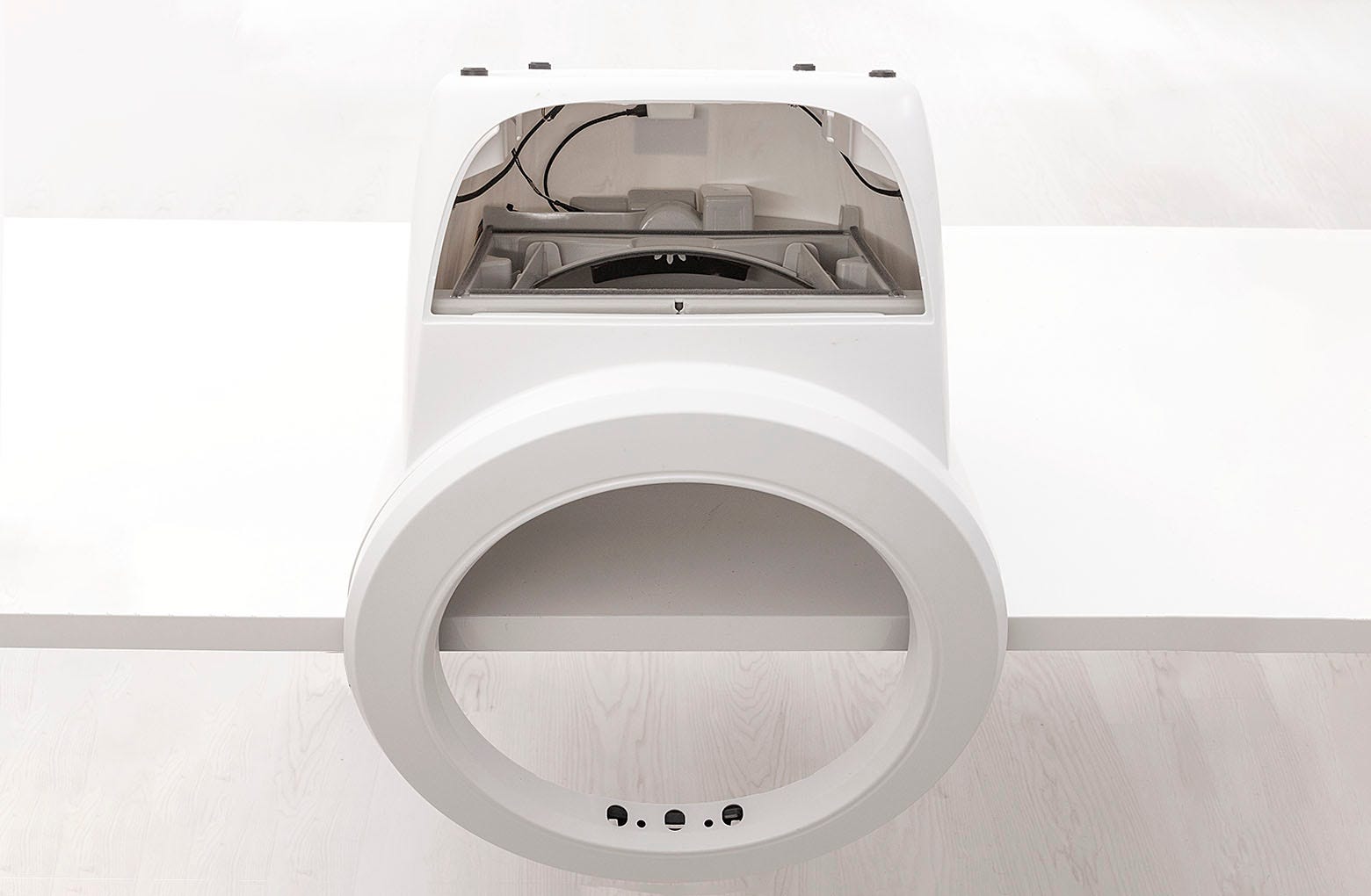

7. Ayez une table ou une boîte d'au moins 13,5''H à portée de main. Retournez la base et placez-la sur la table ou la boîte de manière à ce que la lunette pende au-dessus du bord.

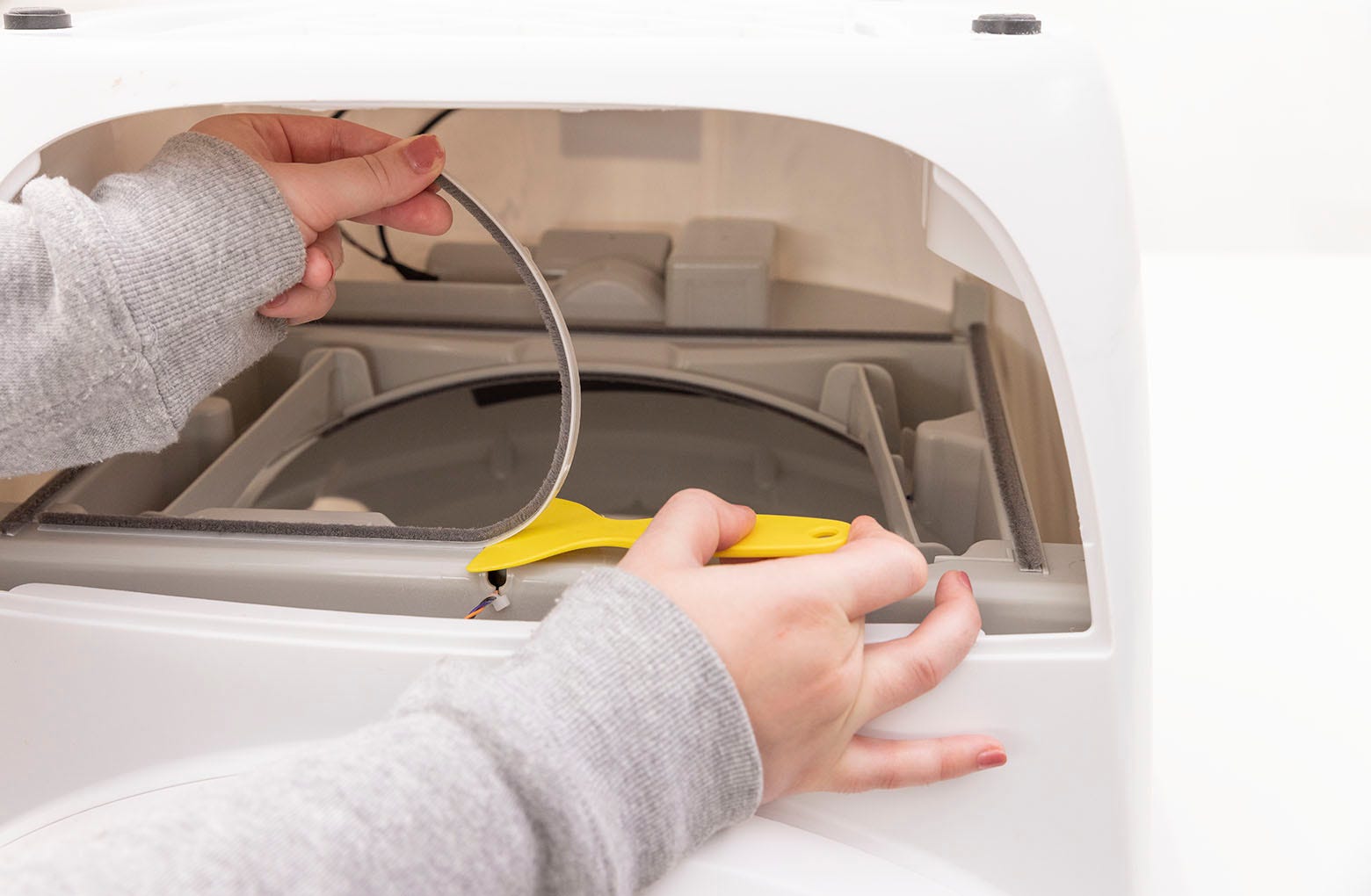

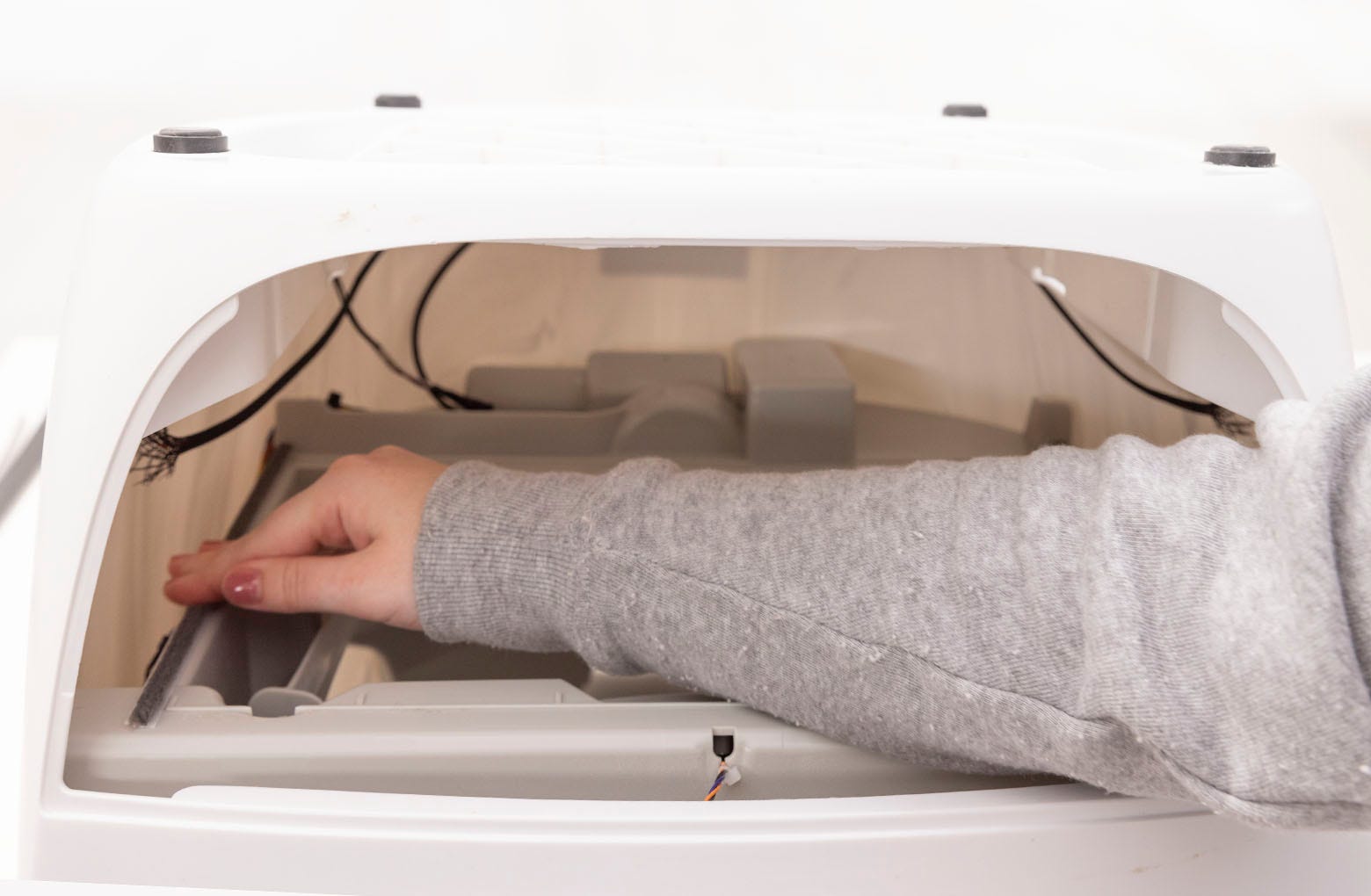

8. Localisez les anciennes bandes d’étanchéité du port de déchets inférieur. Utilisez un couteau à mastic, un tournevis à tête plate ou votre ongle pour soulever le coin d'une bande et décoller les quatre (4) bandes.
9. Pour garantir que les nouvelles bandes d'étanchéité adhèrent à la base, retirez les détritus et les anciens résidus de bandes. Cela peut être fait avec quelques bandes de ⅜ de pouce de Gorilla Tape ou un autre type de ruban adhésif robuste. Appliquez du ruban adhésif sur les résidus, frottez pour adhérer fermement et retirez. Répétez autour du port. Nettoyez tout résidu laissé avec de l’alcool à friction.

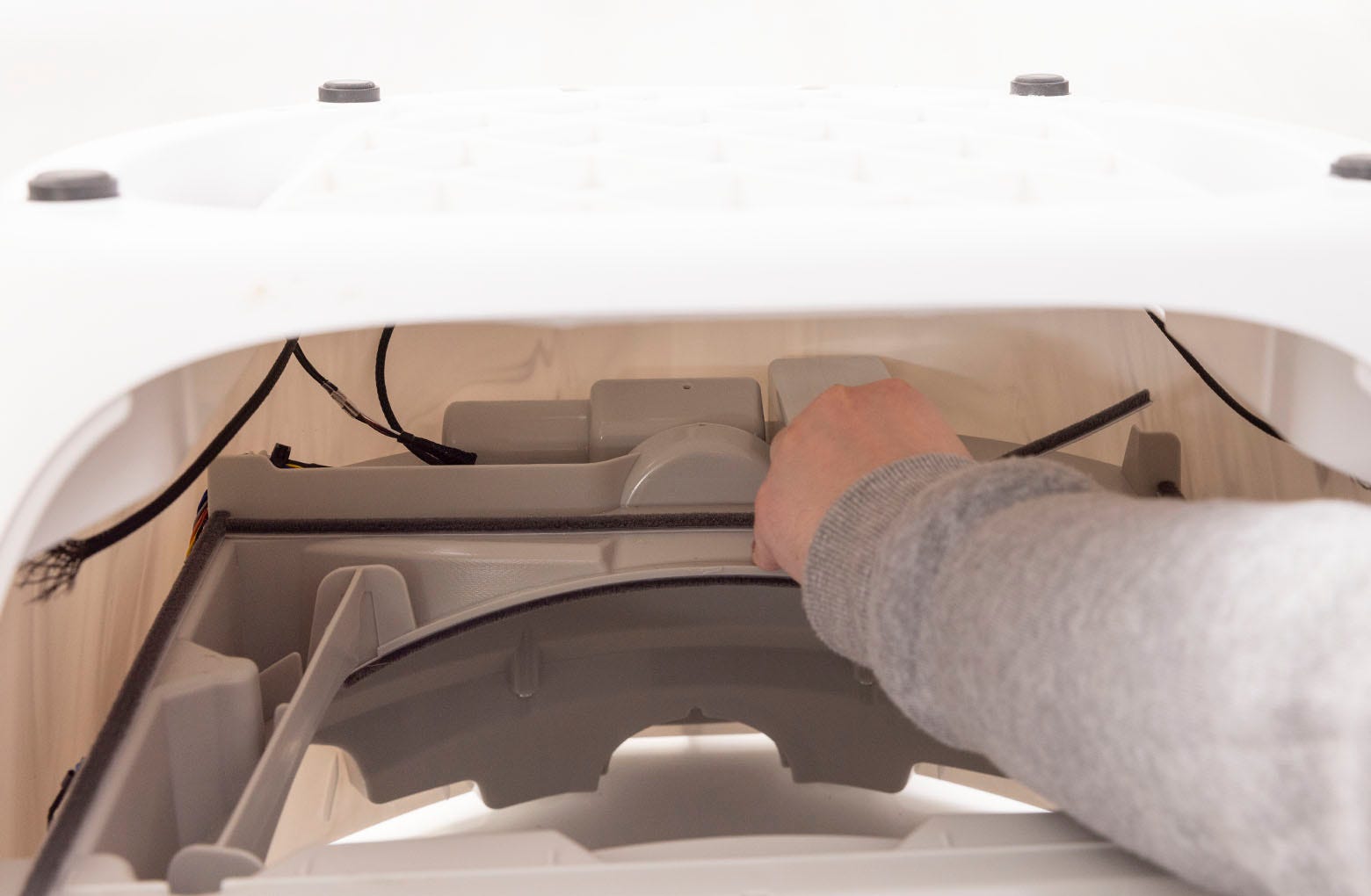

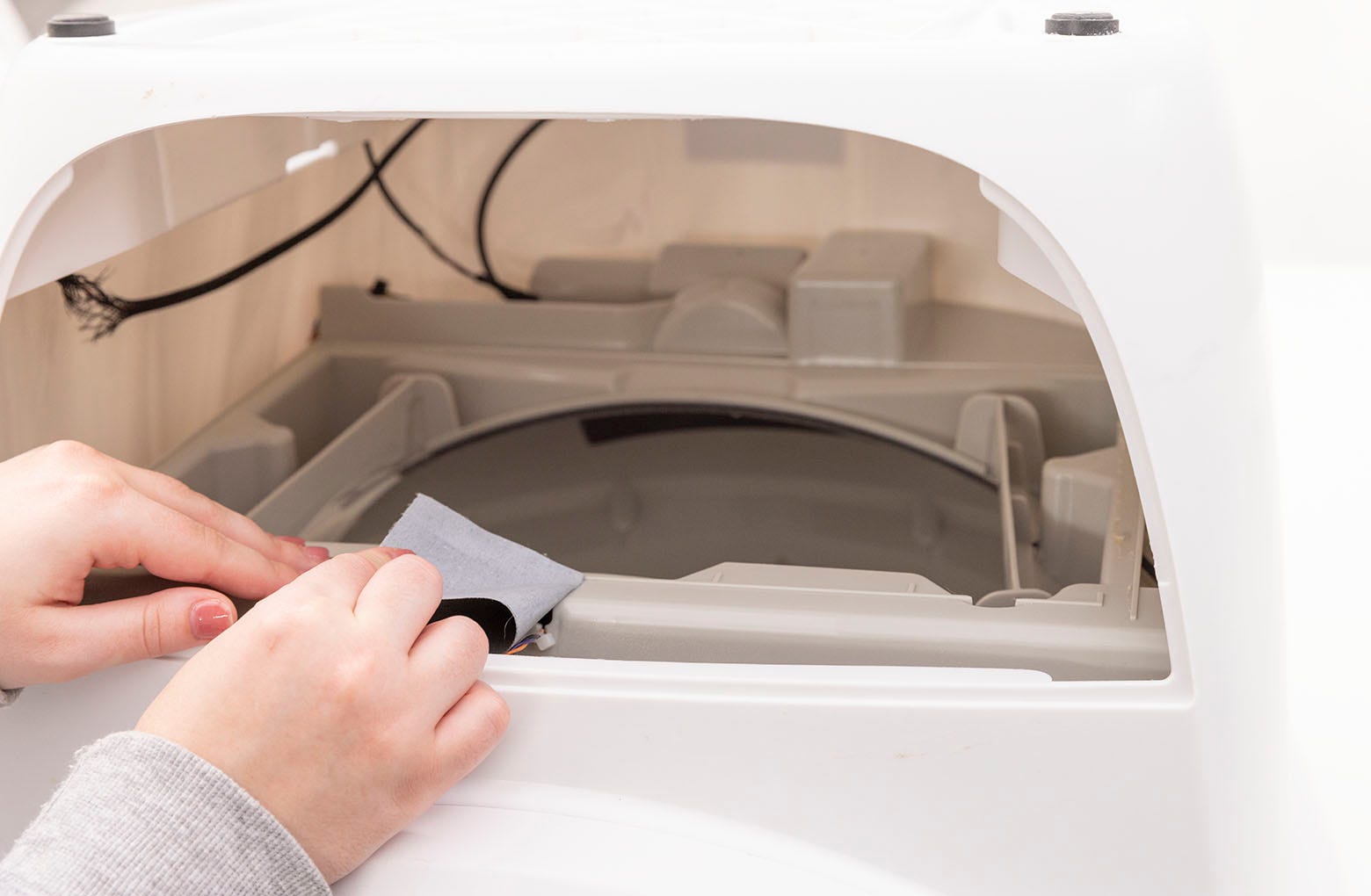

10. Remplacez d'abord les (2) bandes d'étanchéité latérales. Ce sont des 10,25''L. Décollez le support adhésif de la première bande d'étanchéité. Commencez par l’arrière et placez la bande vers l’avant le long de la ligne directrice de la bande. Passez votre doigt le long de la bande plusieurs fois pour garantir l'adhérence. Répétez avec l’autre bande d’étanchéité latérale.

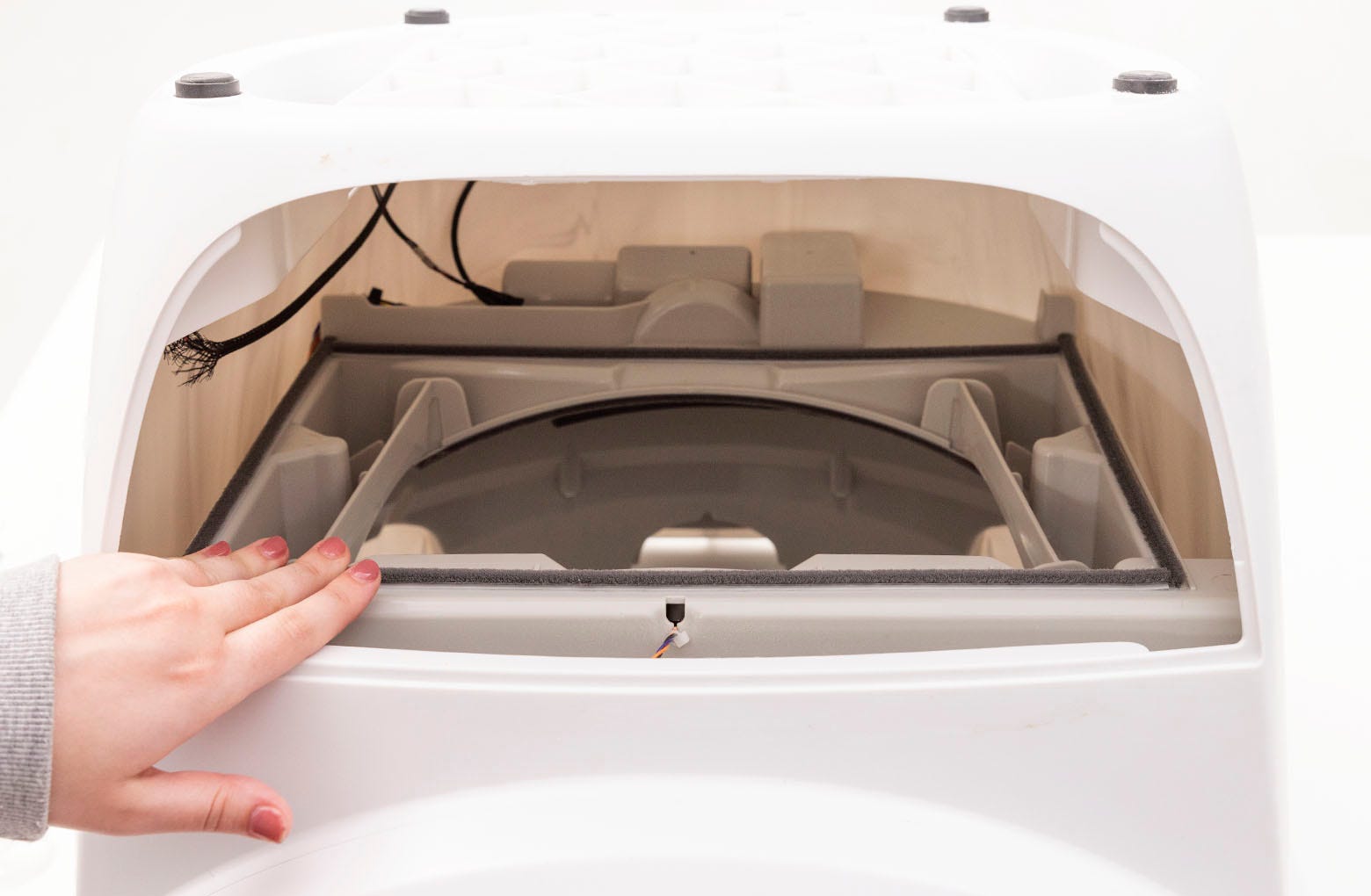

11. Passez aux bandes d'étanchéité avant et arrière, qui mesurent 13,5'' de longueur. Placez la bande d'étanchéité arrière devant le guide de bande d'étanchéité et la bande d'étanchéité avant derrière la ligne de guidage de bande d'étanchéité.
12. Placez la base et le cadre à l’endroit sur le sol.
13. Remplacez le globe : Tenez le globe par la poignée et faites-le glisser dans la base. Assurez-vous que l’arrière du globe est bien aligné dans la poche de roulement arrière. Le grand engrenage noir à l’arrière du globe s’alignera avec le petit engrenage blanc à la base.
14. Remplacer le capot :
    1. Verrouillez la languette centrale du capot dans le clip de verrouillage sur le cadre de l'unité derrière le robot.
    2. Faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.

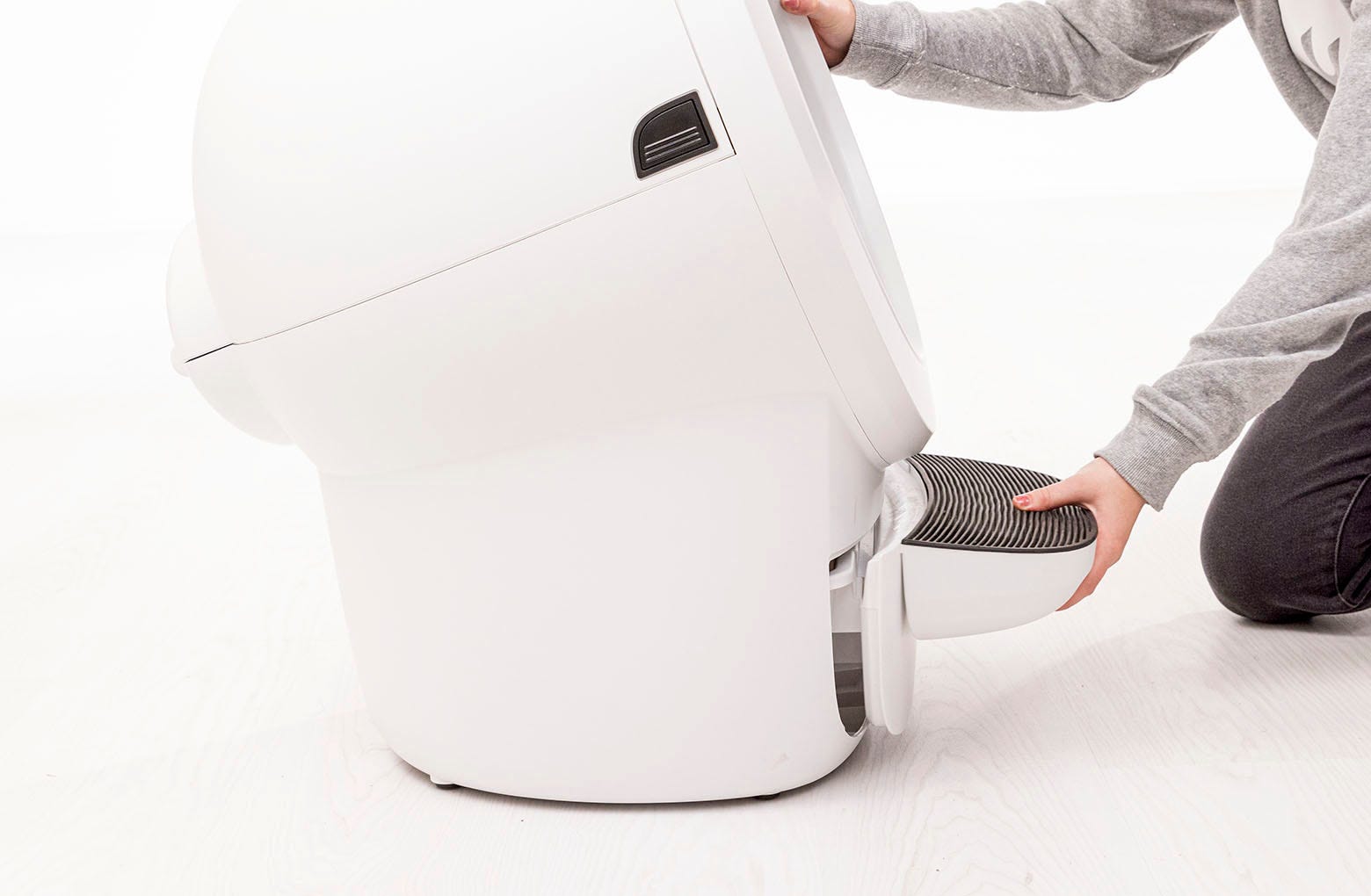

15. Faites glisser le tiroir à déchets dans la base.
16. Branchez l'appareil et allumez-le.

Installation des bandes d'étanchéité du port de déchets supérieur du Litter-Robot 4

Ajoutez des bandes d'étanchéité au port de déchets supérieur pour aider à réduire les odeurs.

Tu auras besoin de:

• (1) bande d'étanchéité avant : 13,5''L
• (2) bandes d'étanchéité latérales : 6''L
• (1) bande d'étanchéité arrière : 12''L
• Un couteau à mastic ou un tournevis à tête plate (facultatif)
• Gorilla Tape ou autre ruban adhésif
• Alcool à friction

1. Assurez-vous que l'appareil est en position Accueil/Prêt.


2. Appuyez sur le bouton d'alimentation pour éteindre l'appareil, puis débranchez l'appareil.


3. Ouvrez le capot : appuyez et maintenez les loquets des deux côtés du capot, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.
4. Retirez tous les accessoires (s'ils sont installés).
5. Retirez le globe : saisissez la poignée noire située au-dessus du globe, soulevez le globe de la base et posez-le sur le sol.

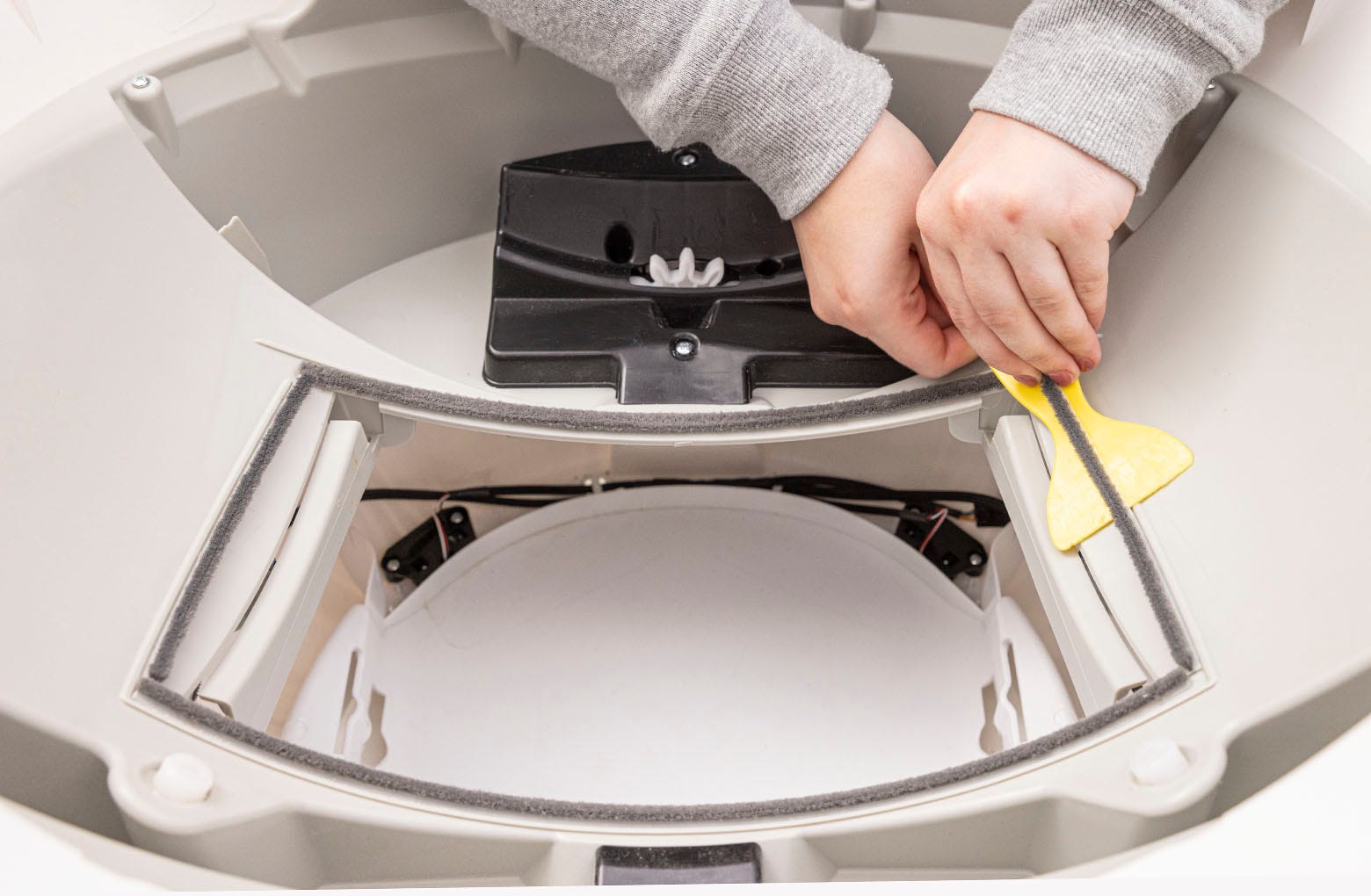

6. Localisez les anciennes bandes d’étanchéité du port de déchets supérieur dans la base. Utilisez un couteau à mastic, un tournevis à tête plate ou votre ongle pour soulever le coin d'une bande et décoller les quatre (4) bandes.
7. Pour garantir que les nouvelles bandes d'étanchéité adhèrent à la base, retirez les détritus et les anciens résidus de bandes. Cela peut être fait avec quelques bandes de ⅜ de pouce de Gorilla Tape ou un autre type de ruban adhésif robuste. Appliquez du ruban adhésif sur les résidus, frottez pour adhérer fermement et retirez. Répétez autour du port. Nettoyez tout résidu laissé avec de l’alcool à friction.

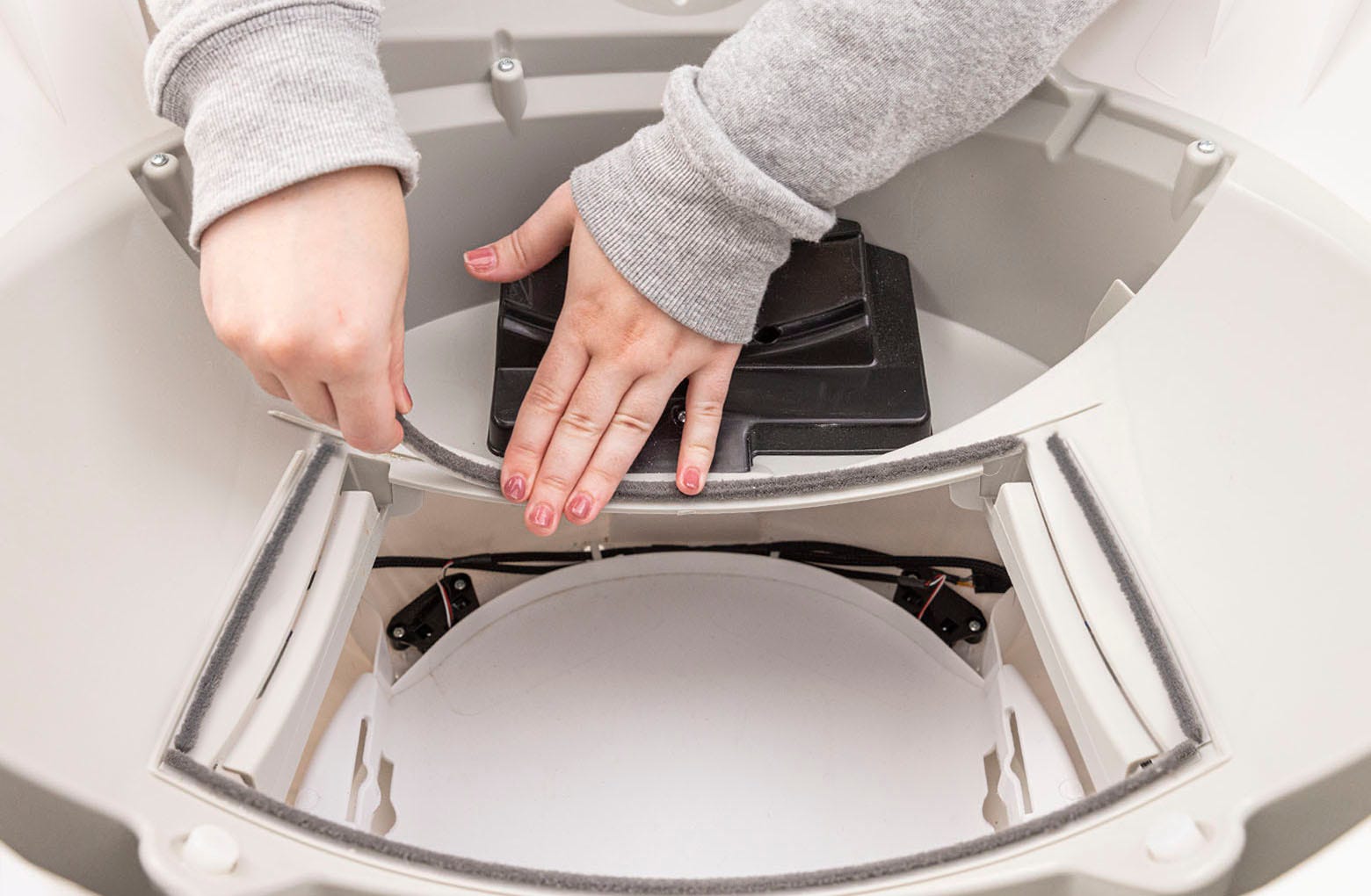

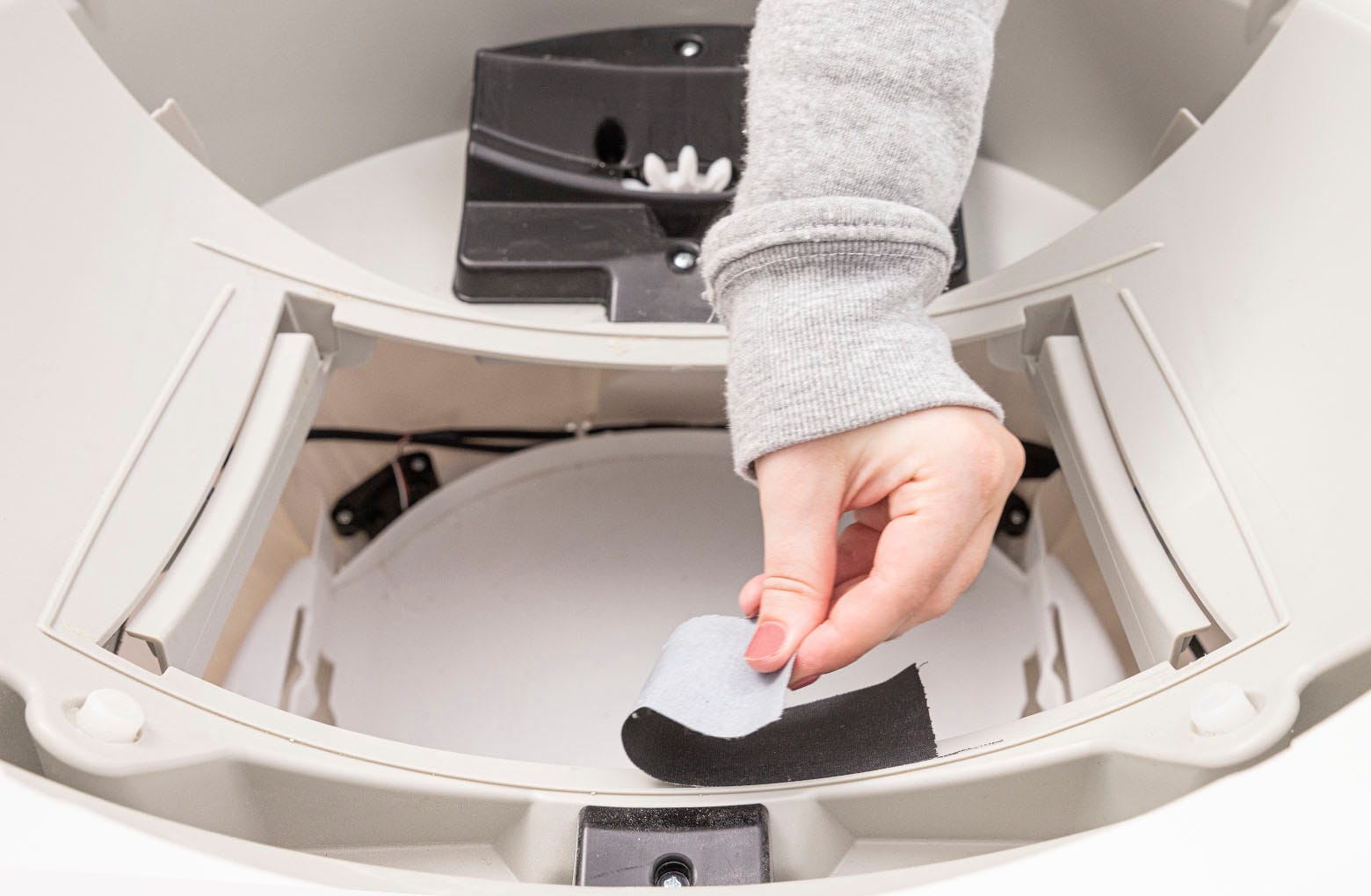

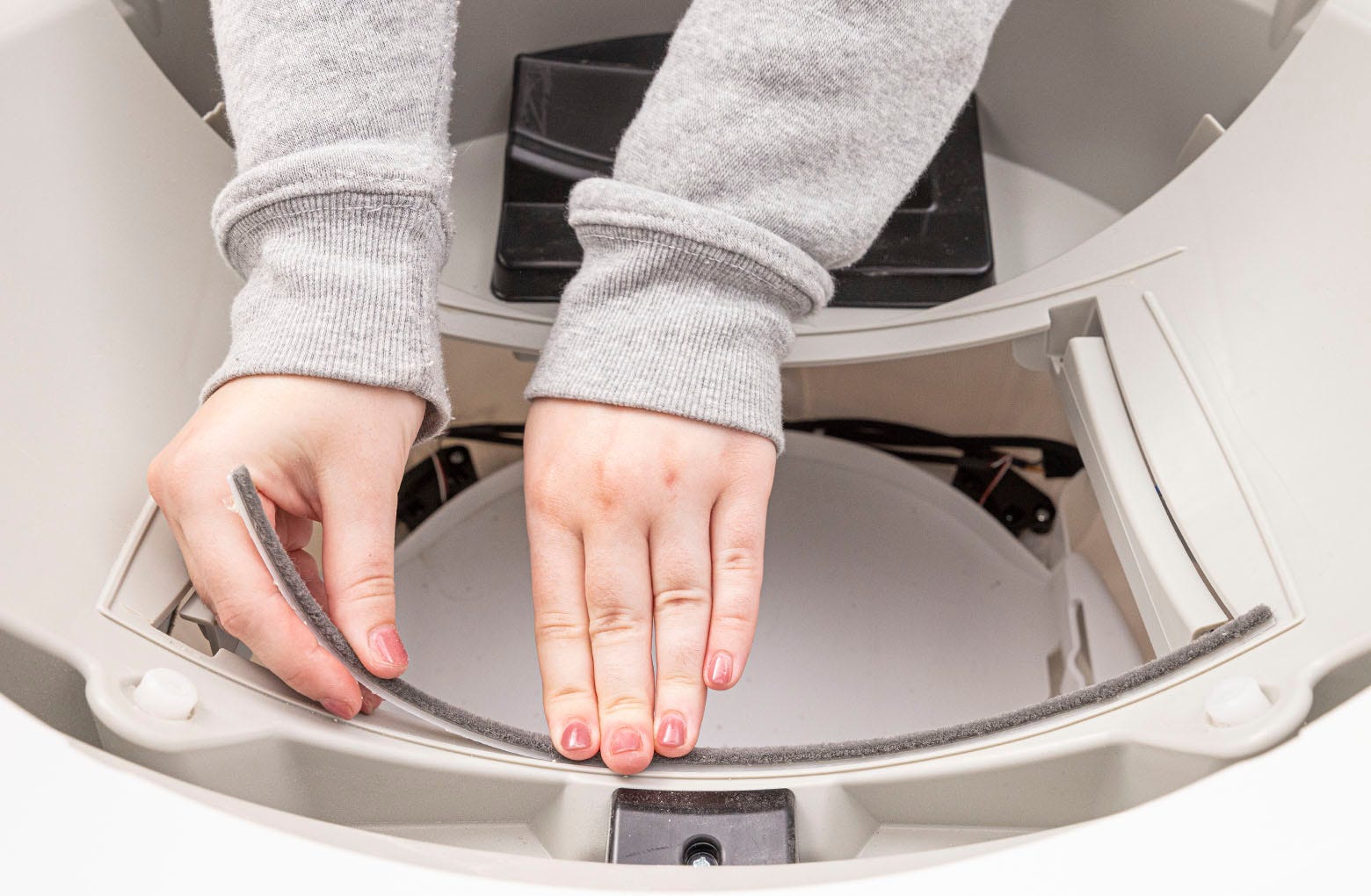

8. Remplacez d'abord la bande d'étanchéité avant, qui mesure 13,5''L. Décollez le support adhésif de la bande et placez-le le long de l'intérieur du guide de la bande. Passez votre doigt le long de la bande plusieurs fois pour garantir l'adhérence.

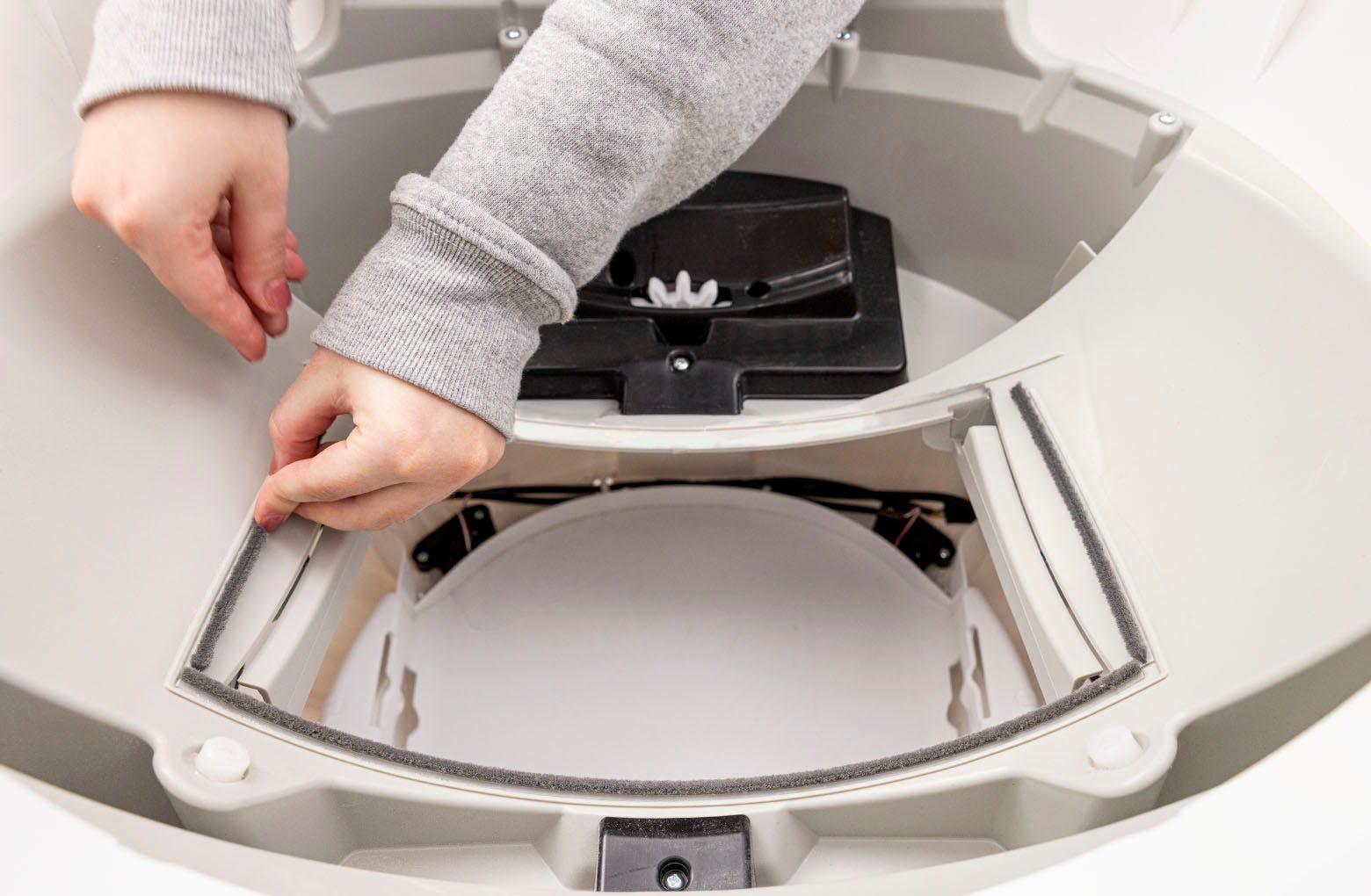

9. Ensuite, remplacez les (2) bandes d'étanchéité latérales, qui mesurent 6''L. Placez-le immédiatement à côté de la bande d'étanchéité avant et le long de l'intérieur de la ligne directrice de la bande.
10. Finalement, remplacez la bande d'étanchéité arrière qui fait 12''L.

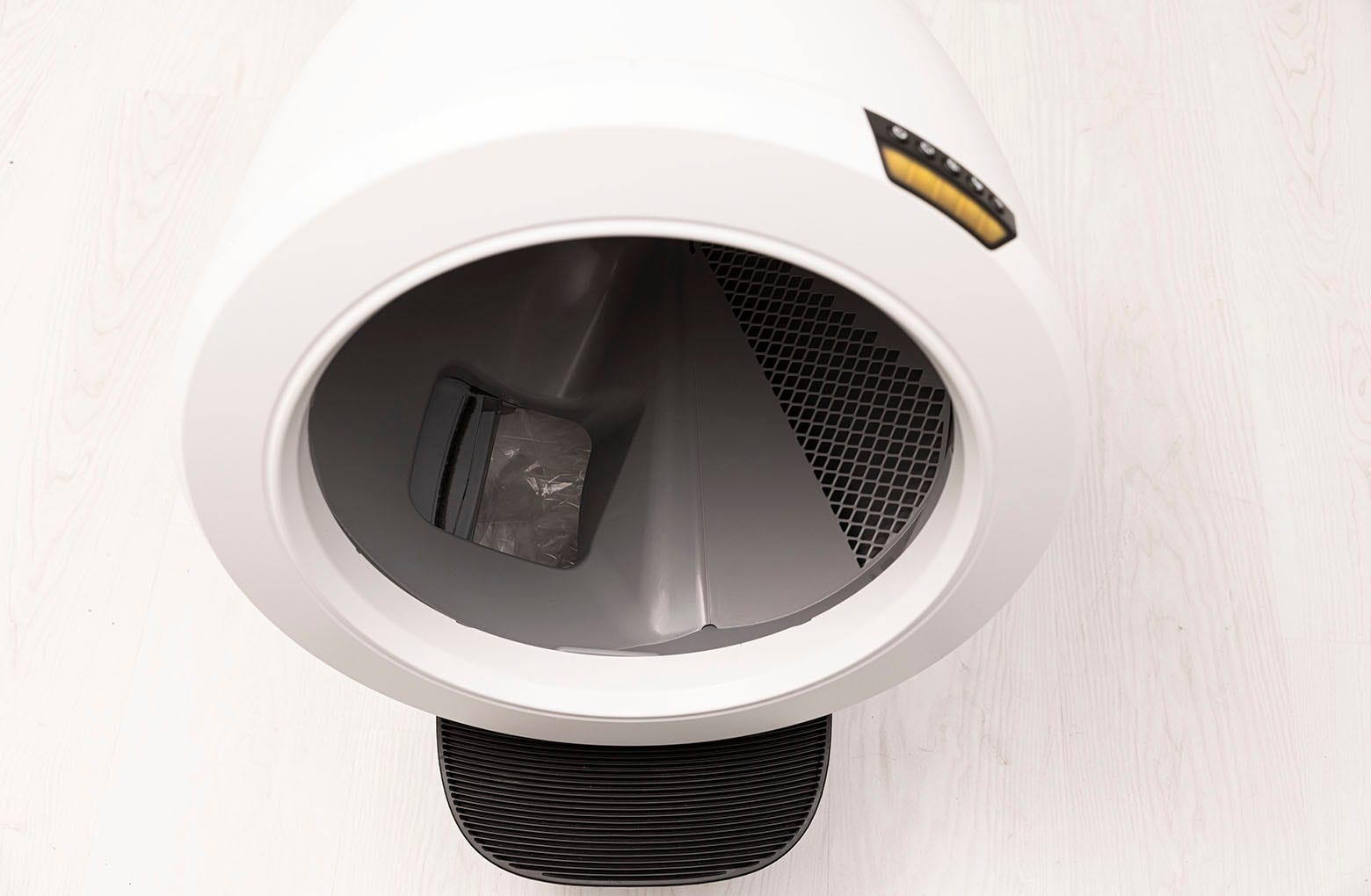

11. Remplacez le globe : Tenez le globe par la poignée et faites-le glisser dans la base. Assurez-vous que l’arrière du globe est bien aligné dans la poche de roulement arrière. Le grand engrenage noir à l’arrière du globe s’alignera avec le petit engrenage blanc à la base.
12. Fermez le capot : faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.
13. Rebranchez l'appareil et allumez-le.
14. Observez deux cycles de nettoyage pour vous assurer que les nouvelles bandes d'étanchéité ne sont pas tirées. Observez la rotation de l'orifice de décharge au-dessus de la zone de l'orifice de décharge : si les joints ne sont pas suffisamment bien collés, ils pourraient être tirés vers le haut par le globe en rotation et provoquer un défaut de couple excessif ou un défaut de position du globe. Référencez cette vidéo pour plus d’informations.
